Alfa Romeo 156 (Серия 932) — выпускался итальянской автомобильной компанией Alfa Romeo с 1997. Она пришла на замену старой 155 модели и производилась в двух вариантах: седан и универсал «Sportwagon» с конфигурацией в семь разных двигателей. Модель прошла два рестайлинга: первый в 2002 году, а второй в 2003 году. В данном материале предоставлены схемы предохранителей и реле альфа ромео 156 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 годов выпуска.
Содержание
Места расположения
- коробка предохранителей в салоне под рулем;
- дополнительная коробка предохранителей за основной;
- реле в салоне за вещевым ящиком;
- коробка предохранителей в моторном отсеке;
- реле в моторном отсеке.
Предохранители и реле в салоне

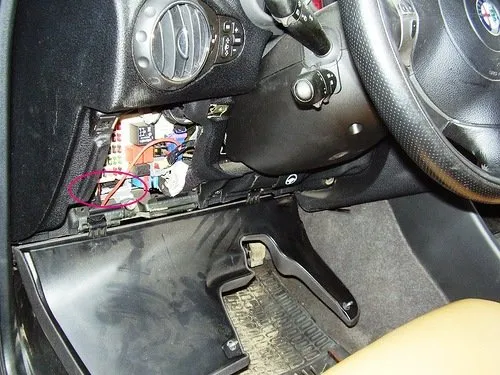

Основной блок находится под основной панелью левее рулевого колеса.

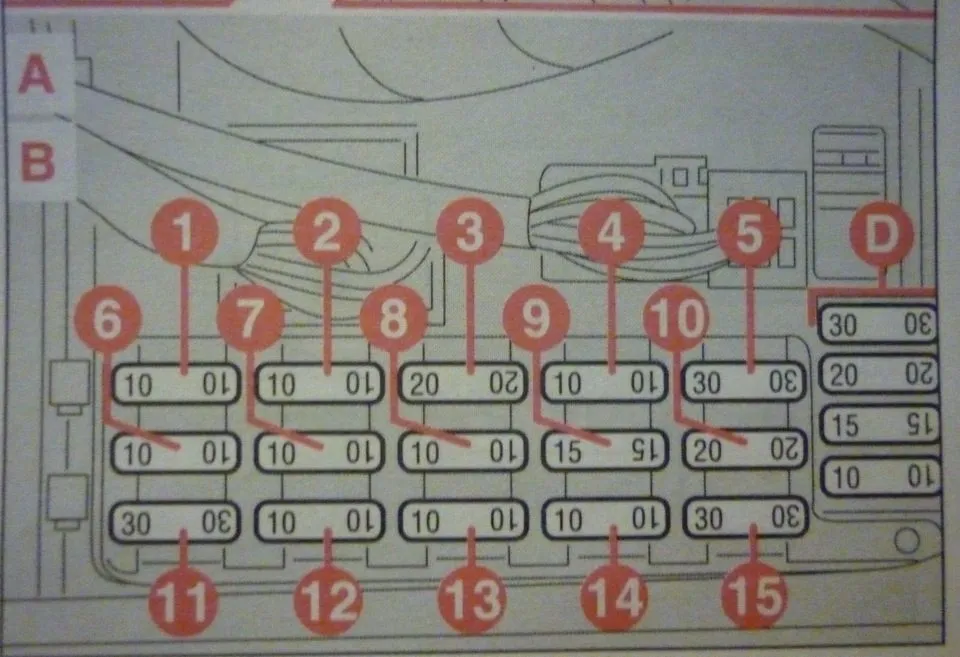

Основной блок предохранителей
| № | А | Описание и предназначение |
|---|---|---|
| 1 | 10A | Правая фара-дальний свет |
| 2 | 10A | Индикатор включения дальнего света фар, левая фара — дальний свет |
| 3 | 20A | Лампа подсветки багажника/задней двери, центральный замок |
| 4 | 10A | Корректор фар, правая фара — ближний свет |
| 5 | 30A | Электропривод передних стеклоподъёмников |
| 6 | 10A | Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита |
| 7 | 10A | Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита |
| 8 | 10A | Левая фара — ближний свет |
| 9 | 15А | Прикуриватель отопитель/кондиционер |
| 10 | 20A | Очиститель/омыватель лобового стекла |
| 11 | 20A | Звуковой сигнал |
| 12 | 10A | Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона |
| 13 | 10A | Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний) |
| 14 | 10A | Аварийная сигнализация |
| 15 | 30A | Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
За прикуриватель отвечает предохранитель номер 9.

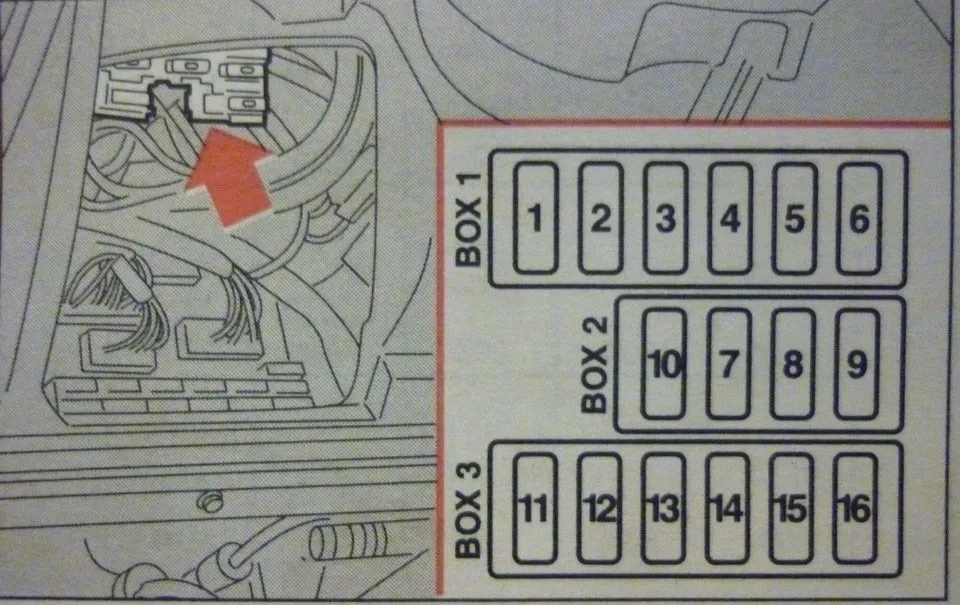

Предохранители над основным блоком
Для автомобилей выпускавшиеся после 1999 года
| № | А | Описание |
|---|---|---|
| 1 | 7,5A | Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания |
| 2 | 10A | Подушка безопасности |
| 3 | 10A | Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления |
| 4 | 20A | Электродвигатель привода стеклоподъёмника задней левой двери |
| 5 | 20A | Электродвигатель привода стеклоподъемника задней правой двери |
| 6 | 25A | Люк |
| 7 | 30A | Привод крышки багажника/задней двери |
| 8 | 30A | Подогреватель сидений |
| 9 | — | |
| 10 | 10A | Антиблокировочная система тормозов (ABS) |
| 11 | Система управления двигателем. иммобилайзер | |
| 12 | Система управления двигателем. иммобилайзер | |
| 13 | 15A | Управление двигателем |
| 14 | 15A | Управление двигателем |
| 15 | 15A | Противотуманные фары |
Для автомобилей выпускавшиеся до 1999 года
| № | А | Описание |
|---|---|---|
| 1 | 15A | Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS) |
| 2 | 7,5A | Система управления двигателем, иммобилайзер |
| 3 | 30A | Подогреватель сидений |
| 4 | 10A | Управление двигателем |
| 5 | 15A | Управление двигателем |
| 6 | 25A | Люк |
| 7 | 7,5A | Система управления двигателем, иммобилайзер |
| 8 | 10A | Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления |
| 9 | 7,5A | Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк |
| 10 | 10A | Подушка безопасности |

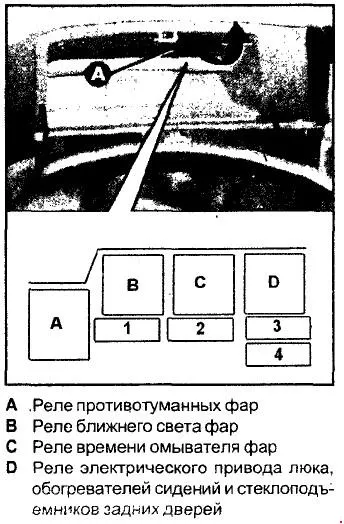

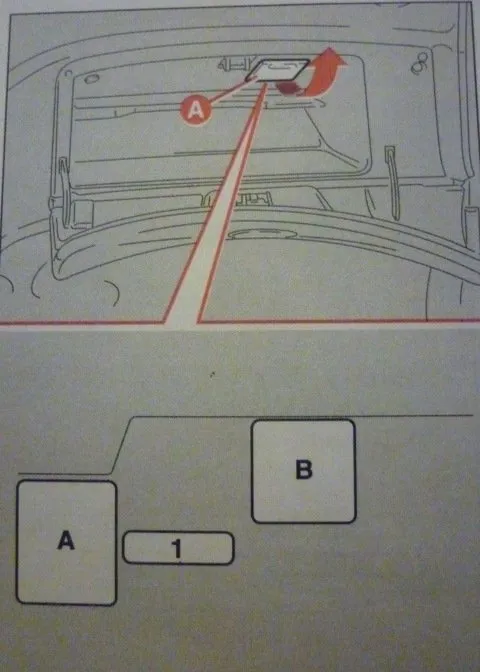

Реле за вещевым ящиком
Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.
| № | А | Описание |
|---|---|---|
| 1 | 20A | Омыватели фар (03/99→) |
| 2 | 20A | Омыватели фар (→02/99) |
| 3 | 20A | Электродвигатель привода стеклоподъёмника задней левой двери(→02/99) |
| 4 | 20A | Электродвигатель привода стеклоподъёмника задней правой двери(→02/99) |
Предохранители и реле под капотом

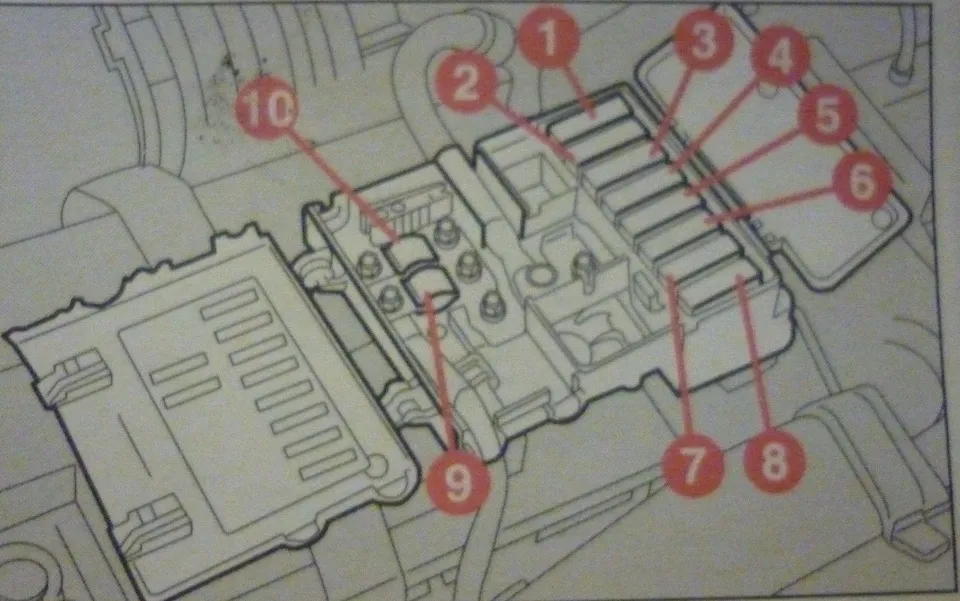

Блок предохранителей около аккумуляторной батареи
Для доступа к нему необходимо открыть 2 крышки в разные стороны.
| № | А | Описание |
|---|---|---|
| 1 | 80A | Блок предохранителей/реле приборной панели |
| 2 | 30A | Замок зажигания |
| 3 | 70A | Аккумуляторная батарея |
| 4 | 40A | Электродвигaтель вентилятора кондиционера/отопителя |
| 5 | 30A | Управление двигателем |
| 6 | 40A | Электродвигатель вентилятора системы охлаждения (Twin Spark без AC/V6) |
| 7 | 30A | АКПП ^624^, электродвигатель вентилятора системы охлаждения (Twin Spark с AC/V6 24V), сегментальная МКПП (2,0 Twin Spark) |
| 8 | 20A | Сегментальная МКПП (2,0 Twin Spark) |
| 9 | 50A | Антиблокировочная система тормозов ABS (без ESP) |
| 10 | 70A | Дополнительный отопитель (Дизель) |

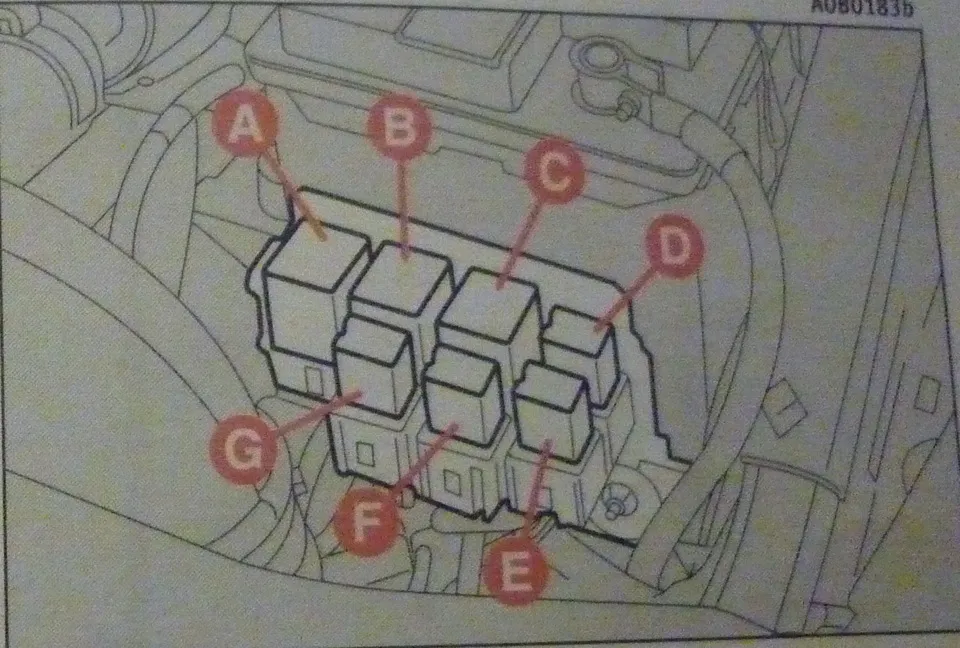

Блок реле
Он находится около батареи на кронштейне и закрыт защитным кожухом. Количество реле и схема может меняться в зависимости от модификации автомобиля.
| № | Описание |
|---|---|
| A | Реле электродвигателя вентилятора системы охлаждения-2-я скорость(Twin Spark с кондиционером) |
| B | Реле электродвигателя вентилятора системы охлаждения — 1-я скорость |
| C | Реле топливного насоса |
| D | Реле системы управления двигателем |
| G | Реле электромагнитной муфты компрессора кондиционера |
| F | Реле привода изменения фаз газораспределения(1,6 TwinSpark) |
| E | Реле подогревателя топлива |
