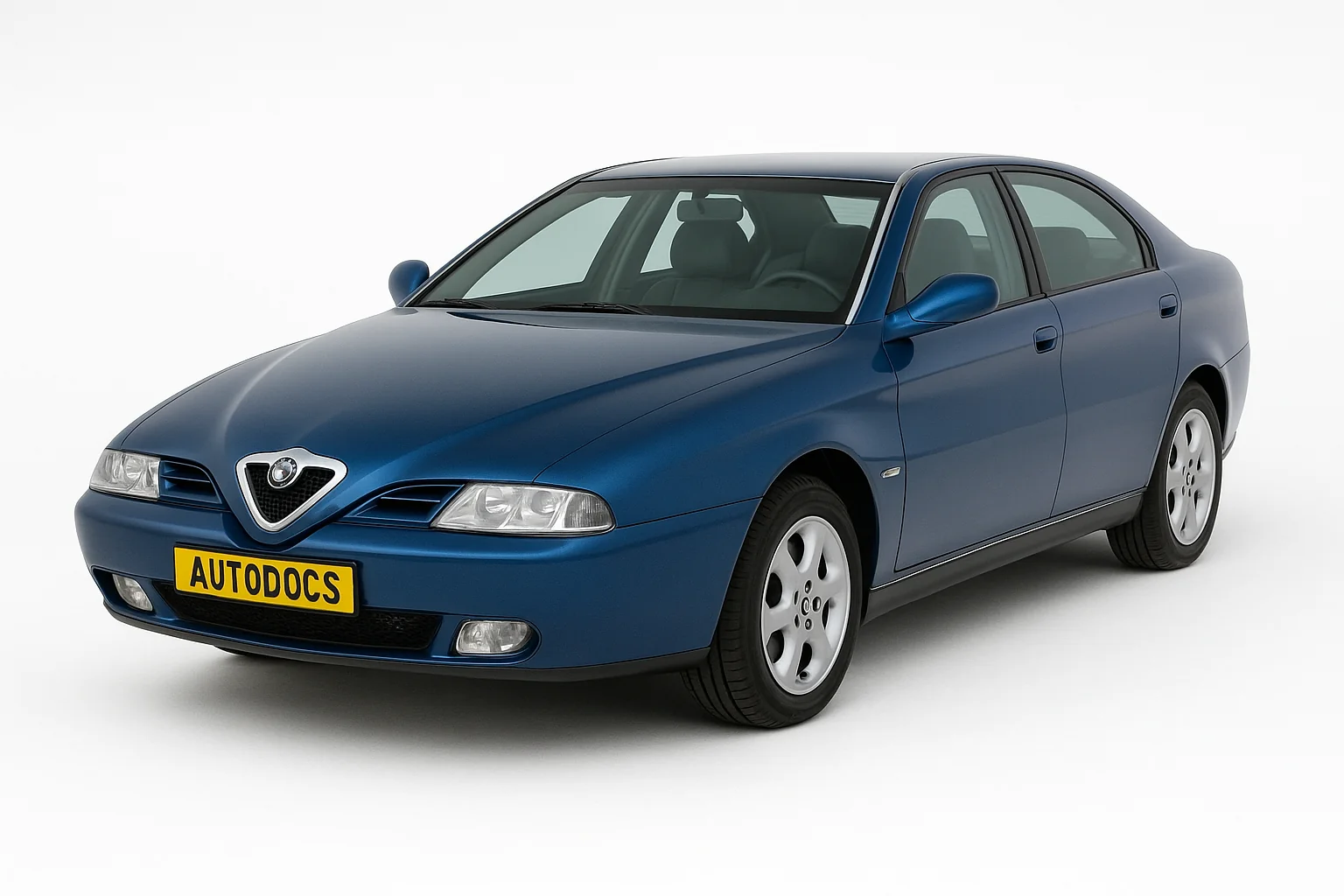

Alfa Romeo 166 (серия 936) появилась в октябре 1998 как седан бизнес класса. Единственный рестайлинг прошла в 2003 году и с того мента каких либо изменений не получала. Автомобиль выпускался в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. 166 заменила на рынке Alfa Romeo 164.
При работе с нашим материалом стоит учесть, что производитель мог внести изменения в схемы реле и предохранителей альфа ромео 166, в зависимости от года выпуска и комплектации автомобиля. Поэтому не стоит пугаться пустых ячеек.
Содержание
Места расположения блоков
- В салоне, под приборной панелью;
- Блок реле и предохранителей в моторном отсеке;
- Дополнительная коробка с предохранителями под капотом справа;
- Блок предохранителей и реле в багажнике Alfa Romeo 166.

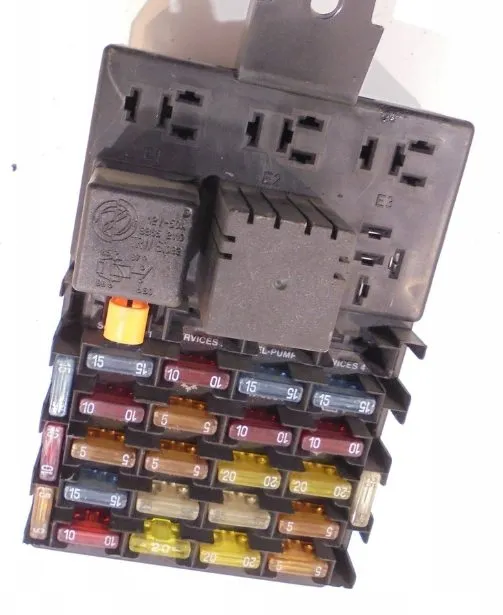

Блок предохранителей в салоне альфа ромео

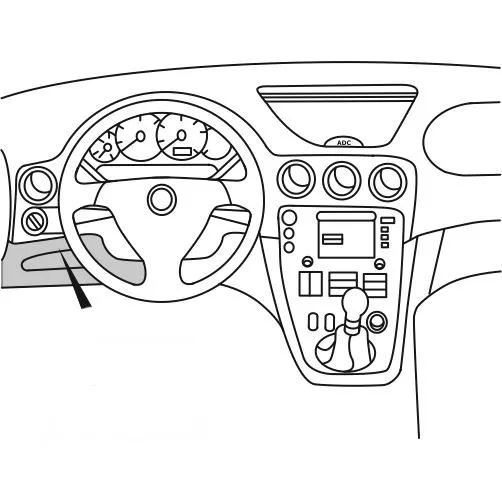

Расположен под панелью приборов слева от руля за пластиковой крышкой.

№ | А | Описание |
---|---|---|
1 | 15A | Стоп-сигналы, индикаторы, комбинация приборов |
2 | 10A | Электронный блок управления SRS |
3 | 15A | Топливный насос |
4 | 15A | Аудиосистема |
5 | 10A | Лампа подсветки вещевого ящика, блок управления складыванием зеркал, блок управления системой поддержания скорости, блок управления противоугонной системой, многофункциональный переключатель-центральная консоль (кроме моделей с АКПП), датчик включенной передачи, реле электромагнитной муфты компрессора кондиционера, подсветка переключателей, блок управления центральным замком, панель управления кондиционером/ отопителем |
6 | 5A | Реле электродвигателя вентилятора конденсатора кондиционера |
7 | 10A | Аудиосистема/ навигационная система, блок управления кондиционером/ отопителем, прикуриватель(передний) |
8 | 10A | Указатели/ аварийная сигнализация, многофункциональный блок управления |
9 | 5A | Внутреннее зеркало заднего вида с автозатемнением, датчик дождя, считыватель дорожной карты, блок управления подогревом передних сидений, блок управления электроприводом стеклоподъёмников, блок управления кондиционером, лампа подсветки косметического зеркальца |
10 | 5A | Электронный блок управления КПП |
11 | 20A | Многофункциональный блок управления |
12 | 20A | Омыватель фар |
13 | 15A | Лампы наружного освещения, выключатель фонарей заднего хода, блок правления электроприводом люка |
14 | 25A | Очиститель/омыватель лобового стекла |
15 | 25A | Контроллер электропривода стеклоподъёмника (передний) |
16 | 5A | Электронный блок управления двигателем, блок управления иммобилайзером |
17 | 10A | Лампы освещения салона/функция задержки выключения освещения, блок управления противоугонной системы, блок управления сигналом противоугонной системы, диагностический разъем, подсветка переключателя режима работы КПП |
18 | 5A | Телефон, комбинация приборов, аудиосистема/навигационная система панель управления кондиционером/ отопителем |
19 | 25A | Разъем питания дополнительного оборудования, блок управления центральным замком |
20 | 5A | Блок управления иммобилайзером, электронный блок управления двигателем -модели с бензиновым двигателем |
Реле | ||
A | Реле фонарей заднего хода, электропривод зеркал и обогреватели стекол, реле электропривода стеклоподъёмников | |
B | Реле указателей/ реле аварийной сигнализации | |
C | Реле задержки омывателя фар |
За прикуриватель отвечает предохранитель номер 7.
Под капотом

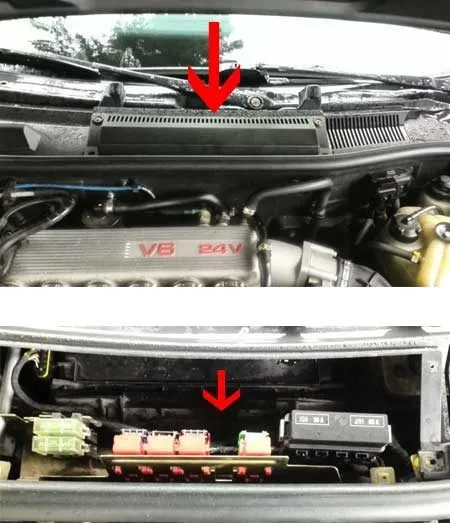

Предохранители и реле около механизма щеток
Для доступа к ним, просто снимите защитный кожух.

№ | А | Описание |
---|---|---|
F1A | 60A | Блок предохранителей/реле под приборной панелью (F4/F8/F10-F12/F15/F17-F20) |
F1B | 30A | Питание вспомогательных цепей зажигания |
F2 | 30A | Э/м клапан контроля наличия хладагента(кондиционер) |
F3 | 10A | Электронный блок управления ABS |
F4 | 5A | Автоматическая коробка передач |
F5 | 15A | Подогреватель топлива — Дизель |
F6 | 15A | Электронный блок управления двигателем (ECM)(2,0TS) |
F7 | 15A | Электронный блок управления двигателем (модели с бензиновым двигателем) |
F8 | 30A | Стартер |
F9 | 30A | Электронный блок управления двигателем |
F10 | 30A | Дополнительный отопитель (Дизель) |
F11 | 25A | Разъем питания дополнительного оборудования |
Реле | ||
1 | Реле электродвигателя вентилятора кондиционера/отопителя | |
2 | Реле стартера | |
3 | Реле подогревателя топлива — Дизель | |
4 | Реле системы управления двигателем | |
5 | Реле топливного насоса | |
6 | Реле дополнительного отопителя — Дизель (если установлен) |

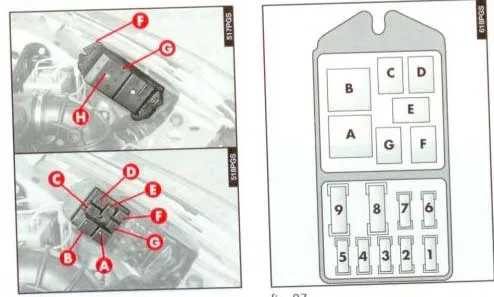

Второй блок предохранителей и реле по капотом
Он расположен с правой стороны около фары в пластиковом коробе. Для моделей с годом выпуска до 2003 схема вот такая:
№ | А | Описание и назначение блоков |
---|---|---|
F1 | 10A | Дальний свет правой фары |
F2 | 10A | Дальний свет левой фары |
F3 | 15A | Противотуманные фары |
F4 | 15A | Звуковые сигналы |
F5 | 10A | Электромагнитная муфта компрессора кондиционера |
F6 | 15A | Ближний свет левой фары |
F7 | 15A | Ближний свет правой фары |
F8 | 50A | Электродвигатель вентилятора системы охлаждения(2000) |
F9 | 50A | Электродвигатель вентилятора системы охлаждения- низкая скорость(2000) |
Реле | ||
1 | Реле 1 электродвигателя вентилятора системы охлаждения | |
2 | Реле 2 электродвигателя вентилятора системы охлаждения | |
3 | Реле ближнего света фар | |
4 | Реле дальнего света фар | |
5 | Реле звукового сигнала | |
6 | Реле электромагнитной муфты компрессора кондиционера | |
7 | Реле противотуманных фар |

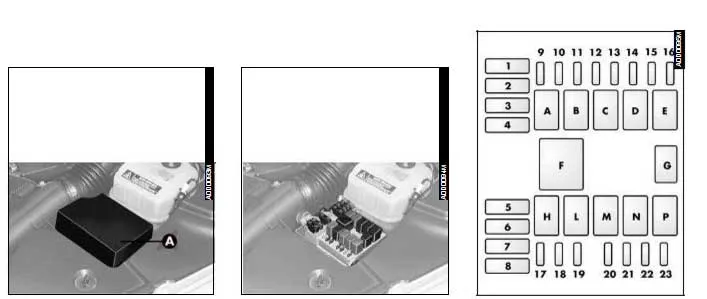

после 2003 года, немного иная и расположение возможно на кронштейне, установленном за левой фарой :
A – Передние фары дальнего света
B – Вентилятор контроля вентилятора
C – Сигнал
D – Передний противотуманный фонарь
E – Электронный блок управления автоматической коробкой передач (версии Sportronic)
F – Бензиновые версии (с одним вентилятором): радиатор охлаждения двигателя (высокая скорость)
Варианты JTD (два вентилятора): радиатор охлаждения двигателя (высокая скорость)
G – Компрессор кондиционера
H – PБензиновые версии: радиатор охлаждения двигателя (низкая скорость)
Варианты JTD (два вентилятора): радиатор охлаждения двигателя (высокая скорость)
L – Топливный насос
M – Электронное центральное реле впрыска
N – Двигатель H – Стартер
P – Дизельное нагревание фильтра (версии JTD)

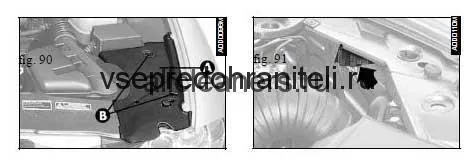

Блок предохранителей в багажном отделении автомобиля
№ | А | Описание схемы |
---|---|---|
1 | 40A | Обогреватель заднего стекла |
2 | 10A | Обогреватель зеркал заднего вида на дверях |
3 | 20A | Привод открывания крышки багажника |
4 | 25A | Привод открывания лючка заливной горловины топливного бака |
5 | 20A | Подогреватель сидений |
6 | 15A | Разъем электрооборудования прицепа |
7 | 30A | Электропривод правого сиденья |
8 | 25A | Электропривод задних стеклоподъёмников |
9 | 30A | Электропривод левого сиденья |
Реле | ||
A | Реле обогревателя заднего стекла | |
B | Реле привода открывания крышки багажника | |
C | Реле привода замка топливо заливной горловины | |
D | Реле подогревателя сиденья | |
E | Реле таймера лампы освещения багажного отделения |
Дополнительный материал
Для наглядности ознакомьтесь с расположение блоков на автомобиле с правым рулем:
Инструкция по эксплуатации
Если остались вопросы воспользуйтесь инструкцией о пользовании автомобиля в формате PDF: “скачать”
