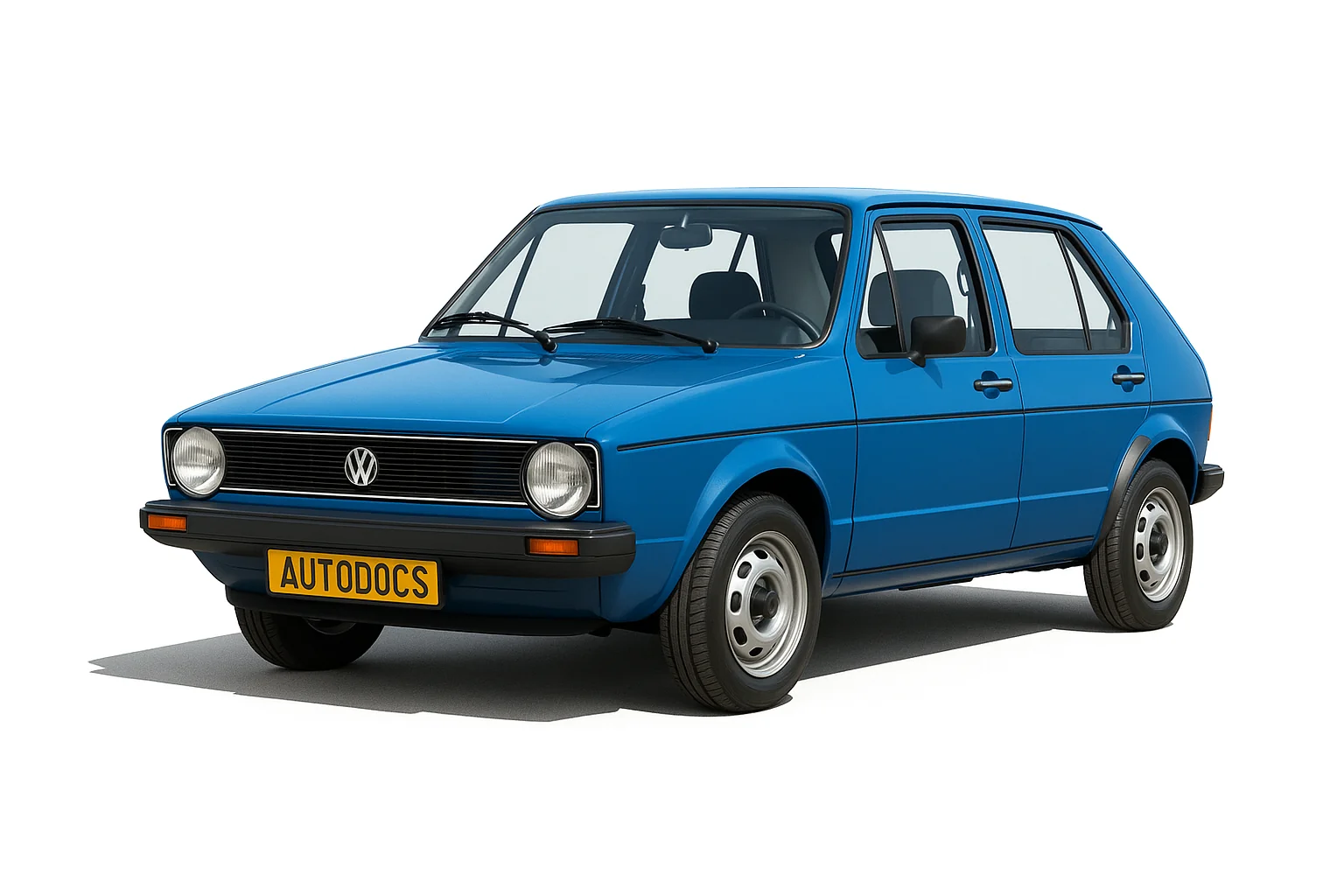

Volkswagen Golf 1 покоління випускали в 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983 і 1984 роках. У цій статті ви зможете знайти опис запобіжників і реле Фольксваген Гольф 1 і Фольксваген Джетта 1 зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску, рівня електричного оснащення і регіону поставки Вашого автомобіля.
Блок запобіжників і реле
У салоні автомобіля основний блок із запобіжниками і реле розташований під панеллю приладів з боку водія.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 8 | Ліва фара ближнє світло |
| 2 | 8 | Права фара ближнє світло |
| 3 | 8 | Ліва фара дальнє світло |
| 4 | 8 | Права фара дальнє світло |
| 5 | 16 | Обігрів заднього скла |
| 6 | 8 | Стоп-сигнал, аварійні вогні |
| 7 | 8 | Прикурювач, внутрішнє освітлення, годинник |
| 8 | 8 | Покажчики поворотів |
| 9 | 8 | звуковий сигнал і світло заднього ходу |
| 10 | 16 | Вентилятор радіатора |
| 11 | 8 | Склоочисник, склоомивач та омивач заднього скла |
| 12 | 8 | Підсвічування номерного знака |
| 13 | 8 | Задній ліхтар правий, передній габаритний ліхтар правий |
| 14 | 8 | Задній ліхтар лівий, передній габаритний ліхтар лівий |
| 15 | 8 | Протитуманна фара 25А Вентилятор радіатора |
| 16 | 50 | Пускові свічки розжарення |
| Призначення реле | ||
| R1 | Контроль зарядки | |
| R2 | Передні склоочисники | |
| R3 | Аварійна сигналізація | |
| R4 | Сигнал не пристебнутих ременів безпеки | |
| R5 | Задній склоочисник | |
| R6 | Контрольні лампи / паливний насос | |
| R7 | Свічки розжарювання / Контроль вмісту кисню | |
| R8 | Звуковий сигнал | |
Окремо у верхній частині блоку можуть встановлюватися додаткові запобіжники, що відповідають за роботу радіо, електричних склопідіймачів та інше.
Загальна схема електричних з'єднань
