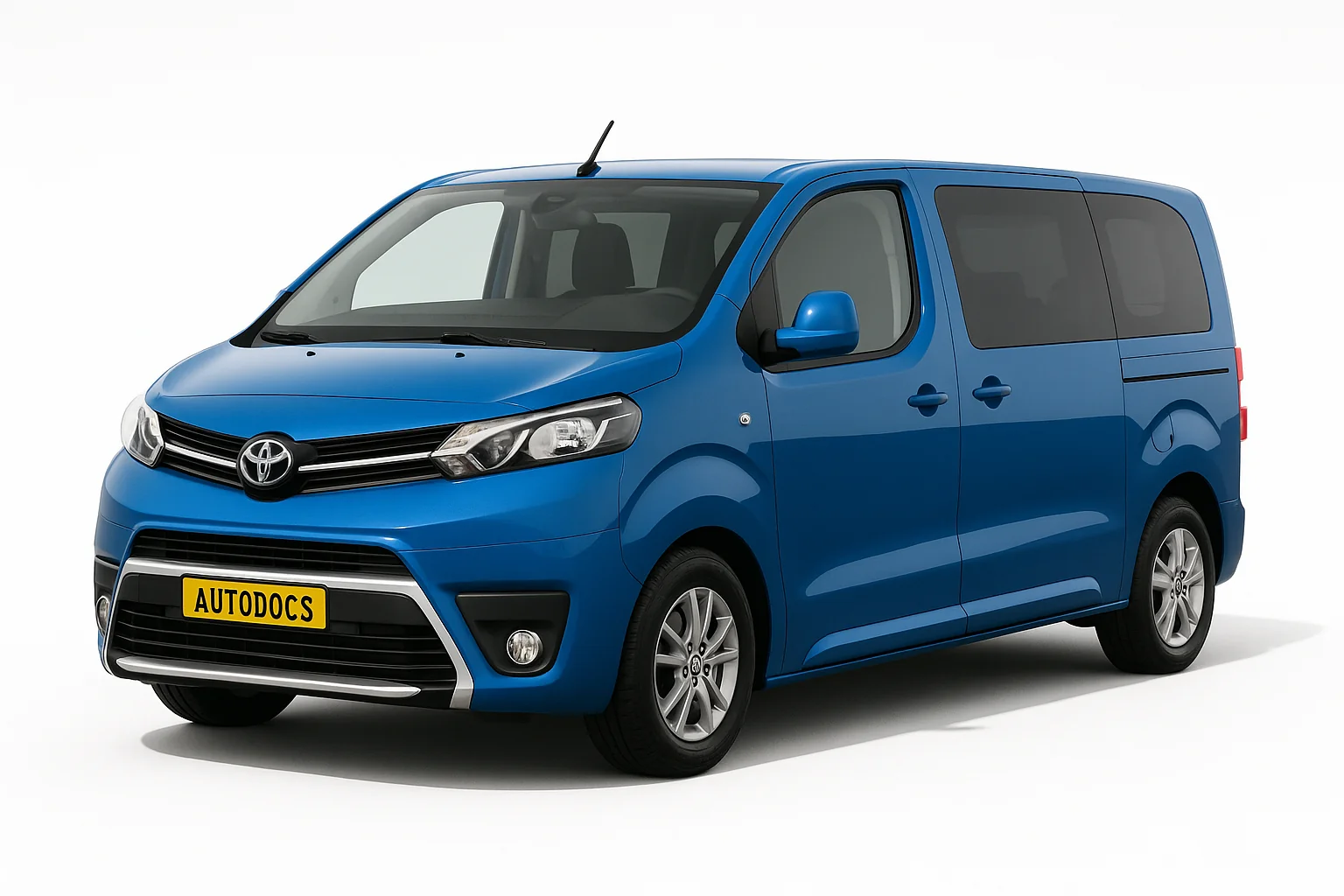

Toyota Proace 2 покоління випускався у 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель отримала фейсліфтінг. Пасажирська версія цієї моделі називається Toyota Proace Verso . У цій статті ми представимо опис запобіжників і реле Тойота Проасе Версо зі схемами блоків, фото прикладами виконання та місцями розташування. Виділимо запобіжник прикурювача.
Призначення запобіжників у блоках, а також їх кількість може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання (ECO/FULL) та регіону постачання Вашого автомобіля.
Блоки в салоні
Блок запобіжників
Основний блок із запобіжниками знаходиться з лівого боку у нижній частині панелі приладів.
Для доступу треба прибрати захисну кришку або скриньку для дрібниць. У машинах з правим кермовим керуванням цей блок знаходиться в бардачку.
Сам блок запобіжників виглядатиме приблизно отак.
| № | А | Опис |
|---|---|---|
| F1 | 30 | Full: Повне: замок запалювання, кнопковий стартер ADML. |
| 10 | ECO: внутрішнє фотохромне дзеркало, насос присадки до палива, DAEH, колесо з накаткою ASR+, зчеплення CTC. | |
| F2 | 3 | Full: Датчик кута повороту кермового колеса. |
| F3 | 3 | Full: Розетка для приладів, Joystic Comelec |
| 5 | ECO: BSG TC | |
| F4 | 7,5 | Full: розетка приладів, діагностична розетка, двофункціональний перемикач гальма, пристрій централізованої підтримки напруги. |
| 15 | ECO: Сигнал | |
| F5 | 5 | Full: багатофункціональний екран, камера заднього виду, допомога під час паркування за допомогою ЕБУ. |
| 20 | ECO: Насос омивача скла спереду / ззаду | |
| F6 | 15 | Повний: |
| 20 | ECO: Насос омивача скла спереду/ззаду | |
| F7 | 10 | Full: аудіопідсилювач, задня BCC |
| 10 | ECO: передня розетка 12 ст. | |
| F8 | Задній двірник | |
| F9 | Інтер'єрна лампа | |
| F10 | Передні та задні зовнішні/внутрішні замки двигуна з силовим приводом + уловлювач палива | |
| F11 | Передні та задні внутрішні/зовнішні замки подачі палива Уловлювач палива | |
| F12 | 3 | Full: Тривога, напруга тривоги APV. |
| 7,5 | ECO: головний стопор CTC, DMTC, діагностичний роз'єм. | |
| F13 | 3 | Full: Модуль керування котлом, напруга APV |
| 10 | ECO: передній мультиплексор, ЕЛТ, BCC, VTH, MCP | |
| F14 | 15 | Повний: |
| 5 | ECO: BTA, сигналізація | |
| F15 | 5 | ECO: Діагностичний роз'єм |
| F16 | 5 | Повний: |
| 3 | ECO: вимикач зупинки, DMTR | |
| F17 | 10 | Full: розетка струму 12 В у багажнику чи вантажному відсіку. |
| 5 | ЕКО: CMB | |
| F18 | 5 | Full: автономний телематичний блок. |
| 5 | ECO: Нагрівач контуру охолоджувальної рідини в салоні. | |
| F19 | 5 | Повністю: Растреадор |
| 3 | ECO: BSG, HDC, VCI | |
| F20 | 15 | Full: блок запобіжників у реле відсіку 3. |
| F21 | 3 | Full: заряджання лампи Nomadic, кард-рідер |
| 3 | ECO: блокування рульового керування, Push DEM (ADML) | |
| F22 | 3 | Full: освітлення бардачку, картридер. |
| 3 | ECO: CDPL, CVM | |
| F23 | 3 | Full: платинові дзеркала для керування воротами водія, таксі, допомога під час паркування з контролем сліпих зон. |
| 5 | ECO: відображається сигнальна лампа непристебнутого ременя безпеки. | |
| F24 | 5 | Full: Загальний випадок сервітуту, Модуль зв'язку sous volant (CV00) |
| 5 | ECO: AAS, задня камера | |
| F25 | 5 | Full: перемикач коректора проектора, електрохромне дзеркало заднього виду. |
| 5 | ECO: Подушка безпеки | |
| F26 | 3 | Full: роз'єм для приладів, індикатор відстібання водія та пасажира, напруга APV. |
| 3 | ECO: Електронний контроль стійкості | |
| F27 | 3 | Full: Датчик дощу, Перемикач під кермом. |
| 5 | ECO: модуль керування обігрівачем | |
| F28 | 10 | Full: переднє перемикання передач MCP-BCC, мультиплексор на передній панелі, аудіосистема та проекційний дисплей. |
| 5 | ЕКО: Растреадор | |
| F29 | 5 | Full: корпус проводки двигуна (PSF1) |
| 20 | ECO: RD6, NAC, RCC | |
| F30A | 15 | Full: Аудіо-штам APV |
| F30B | 15 | Full: Аудіо-штам APV |
| F31 | 5 | Full: подушка безпеки ЕБУ |
| 15 | ECO: аудіосистема другого збирання | |
| F32 | 5 | Full: ліві та праві зсувні бічні двері. |
| 15 | ECO: прикурювач або розетка на 12 ст. | |
| F33 | 15 | Full: прикурювач або розетка на 12 ст. |
| F34 | 3 | Full: Житловий загальний сервітут, Комутаційний блок причепа |
| 5 | ECO: Таксі-агрегат, ААС із ЗУР, регулювання дзеркал заднього виду, кузов БТР-трансформер. | |
| F35 | 5 | Full: Комутаційний блок причепа комбінований ЕБУ, Комп'ютер керування панеллю приладів |
| 5 | ECO: регулювання висоти фар, BCP, рівень температури рідини, що охолоджує, діагностичний роз'єм. | |
| F36 | 20 | Повний: аудіо |
| 5 | ECO: освітлення ящика рукавички, пристрій перезарядки, лампа для читання карт. | |
| Реле | ||
| R1 | Харчування + аксесуари | |
| R2 | Харчування + CAN | |
| R3 | Full: Очищення заднього екрана. | |
| ECO: Стенд +БТР | ||
| R4 | Full: передні та задні зовнішні/внутрішні замки двигуна. | |
| R9 | ||
| R4 | ECO:Реле заднього склоочисника | |
| R5 | ECO: Насос омивача вітрового скла | |
| R6 | ECO: Насос омивача заднього скла | |
| R7 | ECO: Гудок | |
| R8 | ECO: передні та задні зовнішні/внутрішні замки двигуна. | |
| R13 | ||
За роботу прикурювача відповідає запобіжник 32 чи 33.
Блок запобіжників та реле
Цей блок розташований за основним блоком запобіжників і кріпиться на передній стінці салону.
| № | А | Позначення |
|---|---|---|
| F1 | 40 | Обігрів заднього скла |
| F2 | 7,5 | Full: Повний: дзеркало з підігрівом |
| 10 | ECO: Дзеркало з підігрівом | |
| F3 | 20 | Full: розетка струму 230 Ст. |
| 30 | ECO: Електричне переднє скло | |
| F4 | 15 | Full: складне дзеркало заднього виду. |
| 30 | Full: Складане дзеркало заднього виду, Si 2 LVE | |
| 20 | ECO: розетка 12В, комплект APV 230В. | |
| F5 | 30 | Повний: |
| 20 | ECO: BSG RQ | |
| F6 | 30А | Full: Двигун переднього електросклопідйомника |
| 10 | ECO: Дзеркала, що складаються | |
| F7 | 30 | Full: сидіння з підігрівом |
| 10 | ECO: Дзеркала, що складаються | |
| F8 | 25 | Повністю: підсилювач звуку |
| 40 | ECO: | |
| F9 | 20 | Full: AR-очищення з двох екранів |
| 15 | ECO: Розетка 12 В RG2 | |
| F10 | 15 | Full: розетка струму 12 ст. |
| 3 | ЕКО: BSG | |
| F11 | 5 | Full: Загальна справа про рабство з причепом, 7/13 треків |
| 20 | Full: Загальна справа про рабство з причепом, 7/13 треків | |
| 20 | ECO: чохол з підігрівом, подвійний двірник заднього скла. | |
| F12 | 30 | Full: сидіння водія з електроприводом |
| 20 | ECO: сидіння з підігрівом або багатомісне сидіння з підігрівом. | |
| F13 | 40 | Повний: |
| F14 | 30 | Full: пасажирське сидіння з електроприводом. |
| F15 | 25 | Повний: |
| F16 | 5 | Повний: |
| F17 | 10 | Повний: |
| F18 | 25 | Повний: |
| F19 | 7,5 | Повний: |
| F20 | 3 | Повний: |
| F21 | 3 | Full: ліві та праві зсувні бічні двері з електроприводом. |
| F22 | 20 | Full: розетка для рукавичок, 12В, комплект APV 230В. |
| F23 | 3 | Full: Загальна справа про сервітут причепа |
| Реле | ||
| R1 | Full: праве складане дзеркало. | |
| ECO: запотівання заднього скла + дзеркала | ||
| R2 | Full: ліве складне дзеркало. | |
| ECO: Електричні вікна | ||
| R3 | Full: підігрів дзеркал та заднього виду. | |
| ECO: Дзеркала, що складаються | ||
| R4 | ECO: Дзеркала, що складаються | |
| R5 | ECO: Кришка з підігрівом | |
| R6 | ECO: Розетка 12 Ст. | |
| R7 | ECO: Сидіння з підігрівом. | |
Блоки під капотом
Блок запобіжників та реле
У моторному відсіку, під капотом, з лівого боку, поруч із акумулятором розташований блок запобіжників та реле. Приклад доступу показано на макеті.
Варіант 1 (Повний)
| № | Призначення |
|---|---|
| MF1 | – |
| MF5 | – |
| MF6 | – |
| MF8 | Дизельне паливо Євро 6: Датчики NOX та SCR |
| MF9 | – |
| MF10 | – |
| MF11 | – |
| MF12 | Склоочисник, механічна коробка передач, ЕБУ Ax6 III |
| MF13 | Охолоджуюча рідина та обігрівач салону |
| MF14 | EU COMELEC Ax6 III |
| MF15 | – |
| MF16 | – |
| MF17 | – |
| MF18 | Двофункціональний перемикач гальма |
| MF19 | – |
| F1 | Управління реле централізованого вимикача живлення 1032, дизельні форсунки |
| F2 | Управління реле блоку вентилятора охолодження, вентилятором велосипеда, блоком |
| F3 | Реле рульового керування, Пристрій централізованої підтримки напруги, Реверсивний генератор |
| F4 | Інжектор SCR |
| F5 | Затвор із приводом від насоса |
| F6 | Витратомір впускного повітря, заміна електромагнітного клапана EGR |
| F7 | Електромагнітний регулятор витрат дизельного насоса, Пропорційний електромагніт TGV |
| F8 | Датчик виявлення води у дизельному паливі Електромагнітний масляний насос |
| F9 | Електронний іммобілайзер |
| F10 | – |
| F11 | Корпус 3 захисного перемикача рульового керування, мікропроектор корекції двигуна, насос присадки до палива. Зсувні бічні дверцята з електроприводом. |
| F12 | Нагрівальне сопло |
| F13 | Растреадор ДМТР |
| F14 | Потужний масовий насос Омивач переднього та заднього скла |
| F15 | Розрахунок ARTIV, Діагностичний роз'єм, Вимикач зчеплення, Датчик рівня охолоджуючої рідини, ЕБУ гідропідсилювача керма |
| F16 | Насосна група кондиціонера AR |
| F17 | Вбудований системний інтерфейс |
| F19 | Протирання переднього скла |
| F20 | Потужність насоса, омивача переднього та заднього скла |
| F21 | Насос омивача фар |
| F22 | Сонорна сигналізація |
| F23 | Праве дорожнє світло |
| F24 | Ліві дорожні вогні |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | Стартер |
| F30 | Дизельний обігрівач |
| Реле | |
| R1 | ЕБУ дизельного двигуна |
| R2 | Водіння ЛШМ |
| R3 | Водіння ЛШМ |
| R4 | ЕБУ двигуна, реле рульового управління CPC (1032), пристрій централізованої підтримки напруги, реверсивний генератор, вентилятор двигуна |
| R5 | ЕБУ двигуна, насос присадок FAP (DV6C-DV6D) |
| R6 | Постачання + БТР |
| R7 | Стартер |
| R8 | Протирання переднього скла |
| R9 | |
| R10 | Насос омивача переднього та заднього скла |
| R11 | Насос омивача фар |
| R12 | Сонорна сигналізація |
| R13 | – |
| R14 | Ліві дорожні вогні |
| R15 | Праве дорожнє світло |
| R16 | |
| R17 | |
Варіант 2 (ЕКО)
| № | А | Позначення |
|---|---|---|
| F1 | 40 | Вентилятор кондиціонера |
| F2 | 60 | Комп'ютер системи ABS/ESP |
| F3 | 80 | Блок запобіжників салону 3 |
| F4 | 30 | комп'ютер системи ABS/ESP |
| F5 | 50 | Інтелектуальний комутаційний блок (Праві покажчики повороту, передні праві габаритні ліхтарі, праві стоп-сигнали, ліві ліхтарі заднього ходу, праві протитуманні фари.) 20А Обігрів лобового скла |
| F6 | 60 | Блок керування двошвидкісним вентилятором охолодження (GMV) 20А Калькулятор BVA AxN8 – Калькулятор BVA Ax6III (тепловий) |
| F7 | 70 | Інтелектуальний комутаційний блок |
| F8 | 15 | Паливний насос керування двигуном, Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання EC – Електричний електромагнітний клапан – Витратомір повітря, що всмоктується, – датчики кисню (EP6FADTX), Термостат з пілотним керуванням – Перемикальна подача води, Електричний електромагніт (для EB2DT або EP6FDT) l Керований підкачувальний насос (для DV6F або DW10F) |
| F9 | 15 | Підкачуючий насос з пілотним керуванням (DW10F), впускний та випускний клапани v електромагнітні клапани – Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання EC – Електричний електромагнітний клапан – Витратомір всмоктуваного повітря – датчики кисню (EP6FADTX) подача води Електричний електромагнітний клапан (EP6FDT) |
| F10 | 15 | Комп'ютер двигуна – Магніт насоса регулювання витрати дизельного палива – Електромагнітний клапан регулювання тиску турбокомпресора (DV5R і DW10F) – Термостат S (DV5R) – Продувний нагрівач – Регульовані електромагнітні клапани впускного та випускного клапана (EP6FADTX) – Промивка TS ) |
| F11 | 20 | Комп'ютер двигуна |
| F12 | 5 | Прилади – реле GMV – Istars – DMTC, електроводяне охолодження з турбонаддувом (EB2ADTS та EP6FADTX), інтелектуальний сервісний блок (EP6FADTX) |
| F13 | 5 | Інтелектуальний комутаційний блок |
| F14 | 5 | Блок рівня заряду акумуляторної батареї |
| F15 | 20 | Електрообігрів вітрового скла |
| F16 | 15 | Протитуманні фари 10А Денні ходові вогні |
| F17 | 10 | Діагностика реле GMP BFRM - BSI1 - Комп'ютер двигуна - Нижній датчик Nox (форсунки DV5R та DW10 (DV5R) |
| F18 | 10 | Праві фари дальнє світло |
| F19 | 10 | Ліві фари дальнє світло |
| F20 | 30 | Комп'ютер двигуна l Насос, що підкачує (для ER6EDT) — котушки запалювання (EB2ADTS і EP6FADTX) |
| F21 | 30 | Стартер |
| F22 | 40 | Резерв – Таксі |
| F23 | 40 | Стартер / Генератор |
| F24 | 40 | Блок запобіжників у салоні 5 |
| F25 | 40 | Блок запобіжників салону 3 |
| F26 | 15/20 | Обігрівач |
| F27 | 25 | Інтелектуальний комутаційний блок (Права фара ближнього світла – Праві ліхтарі заднього ходу – Ліві протитуманні фари – Задні ліві габаритні ліхтарі – Третій стоп-сигнал.) |
| F28 | 30 | Електроживлення насоса сечовини та резистор нагрівання трубок сечовини (UCE або DV5R) - Датчик Nox (DW10F) - Комп'ютер двигуна (EP6FADTX) - (BlueInjection, AdBlue) |
| F29 | 40 | Склоочисник вітрового скла |
| F30 | 80 | Блок попереднього нагрівання |
| F31 | 80 | Блок комутації та захисту |
| F32 | 80 | Підсилювач рульового управління, Ліва фара ближнього світла – Статичні поворотні вогні – Бічні повторювачі покажчиків поворотів – Ліві покажчики поворотів – Передній лівий та задній правий габаритні ліхтарі – Ліві стоп-сигнали – Лампи освітлення номерного знака. |
| Реле | ||
| R1 | Комп'ютер керування двигуном / Дизель Євро6 (живлення модуля SCR) | |
| R2 | Компресор кондиціонера / Електрообігрів вітрового скла | |
| R3 | Стартер / теплова підготовка | |
| R4 | Протитуманні фари / денні ходові вогні | |
| R5 | Вентилятор кондиціонера | |
| R6 | Стартер | |
| R7 | Передній склоочисник | |
| R8 | Передній склоочисник | |
| R9 | Фари | |
Блок на АКБ
До пюсової клеми акумуляторної батареї кріпиться блок силових запобіжників високої потужності.
| № | А | Призначення |
|---|---|---|
| F1 | 60 | Електричний блок керування двошвидкісним двигуном вентилятора |
| F2 | 100 | Блок запобіжників |
| F3 | 80 | Гідропідсилювач керма |
| F4 | 80 | Блок запобіжників у салоні |
| F5 | 80 | Блок запобіжників у салоні |
