Тойота Ипсум 21 и 26 кузов предохранители и реле

Toyota Ipsum 2 покоління вироблялася в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 та 2009 році в кузовах ACM21W, ACM26W. За цей час модель пройшла рестайлінг. У деяких країнах відома під назвою Toyota Avensis Verso та Toyota Picnic . У даній публікації ви знайдете опис місць розташування електронних блоків управління, опис запобіжників та реле Тойота Іпсум (Пікнік) 2 зі схемами блоків та фото прикладами їх виконання. Виділимо запобіжник прикурювача.

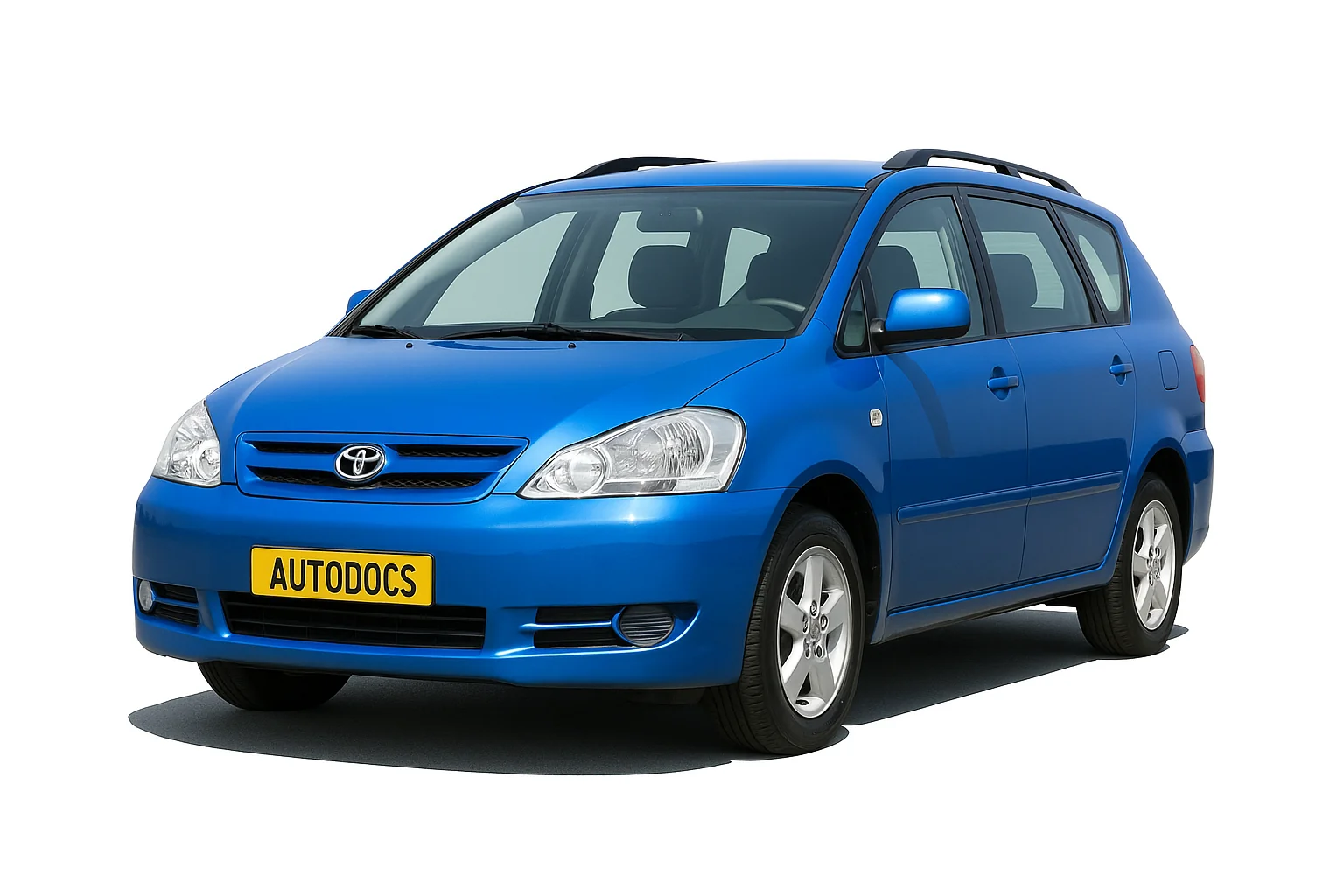

Toyota Ipsum 2

Звіряйте призначення елементів зі своїми схемами на кришці блоків. Можлива відмінність у представленому матеріалі та Вашому виконанні.

Зміст

Блоки в салоні

Розташування

Загальна схема розташування блоків у салоні

Лівий руль

Схема блоків у салоні іпсум 2

Правий руль

Розташування для правого керма

Опис

  1. Блок запобіжників
  2. ЕБУ кузова
  3. Реле Power-Point
  4. Реле покажчика повороту
  5. Реле розмикання ланцюга (паливний насос)
  6. LHD: TVSS ECU
  7. Радіо та плеєр з дисплеєм
  8. Комп'ютер із транспондерним ключем
  9. Реле заднього обігрівача (HI)
  10. Реле заднього обігрівача
  11. LHD: підсилювач кондиціонера (ручний кондиціонер)
  12. ЕБУ телевізійної камери (з навігаційною системою)
  13. З'єднувальний блок
  14. Реле передніх протитуманних фар
  15. ЕБУ двигуна та ECT (A / T)
    ЕБУ двигуна (M / T)
  16. LHD: Реле вентилятора (M2)
  17. LHD: Реле вентилятора (M1)
  18. Блок керування кондиціонером (автоматичний кондиціонер)
  19. Антенний підсилювач
    або
    RHD ​​(до 10.2003): реле вентилятора (M2) / реле вентилятора (M1) / реле вентилятора (HI)
  20. Блок датчика подушки безпеки
  21. Підсилювач транспондерного ключа
  22. LHD: Підсилювач нагрівача PTC (1AZ-FE)
  23. LHD: реле вентилятора (HI)
  24. RHD: Реле ліхтарів заднього ходу
  25. RHD: ЕБУ системи захисту від крадіжки
  26. RHD: ЕБУ подвійного замку

Блок запобіжників

Він знаходиться під панеллю, за захисною кришкою.

Фото приклад виконання

Приклад схеми з кришки блоку

Приклад схеми з кришки блоку

Схема

Схема блоку запобіжників у салоні

Призначення

1 10A IGN – Система подушок безпеки SRS, датчик та лічильники, система запуску, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, електричний вентилятор системи охолодження, система кондиціювання повітря, ABS, VSC, реле «FUEL HTR», реле «IG2»
2 25A DOOR NO.2 – Avensis Verso, Picnic: система блокування дверей з електроприводом
30A PWR SEAT – Ipsum: Сидіння з електроприводом
3 10A RR HTR – Задній обігрівач
4 15A FR FOG – Передня протитуманна фара
5 25A AM1 – Система запуску
6 7,5A PANEL – Підсвічування комбінації приладів, підсвічування приладової панелі, коробка передач з електронним управлінням, аудіосистема, очищувач фар, передня протитуманна фара, система допомоги при паркуванні TOYOTA, годинник, система кондиціювання повітря, нагадування про ключі та світлове нагадування
7 10A SRS-IG / AIRBAG-IG – Система подушок безпеки SRS
8 10A SEAT HTR – Avensis Verso, Picnic: Обігрів сидінь
10A TEMS – Ipsum: підвіска TOYOTA з електронною модуляцією
9 15A C/LTR / CIG – Прикурювач
10 10A HTR / HEATER – Система кондиціонування повітря, система зарядки, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, ABS, VSC, нагадування про ключі та світлове нагадування, попередження про непристебнутий ремен безпеки, система допомоги при парковці TOYOTA, комбінація приладів обігрівач заднього лобового скла
11 Обігрівачі зовнішніх дзеркал заднього виду
12 7,5A ECU-ACC – Система блокування дверей з електроприводом, електричні вентилятори охолодження, електричні склопідйомники, аудіосистема, протитуманні фари, внутрішнє освітлення, задні ліхтарі, габаритні вогні, фари
13 30A PWR – Електричні склопідйомники, зсувний дах
14 10A TAIL – Задні ліхтарі, габаритні вогні, освітлення номерного знака, ліхтар багажника, передній протитуманний ліхтар, задній протитуманний ліхтар, комбінація приладів
15 15A PWR OUTLET – Розетка
16 30A FR P/W – Електричні склопідйомники, зсувний дах
17 25A DOOR – Система блокування дверей з електроприводом
18 25A WIPER – Передній двірник та омивач, задній двірник та омивач, очищувач фар
19 7,5A ECU-IG – Електричні вентилятори охолодження, багатоточкова система упорскування палива / система послідовного багатоточкового впорскування палива, ABS, VSC, аудіосистема, підвіска TOYOTA з електронною модуляцією, дзеркала заднього виду з електроприводом, система автоматичного керування освітленням
20 20A RR DEF – Обігрів заднього скла
21 7,5A GAUGE – Система зарядки, комбінація приладів, ліхтар заднього ходу, покажчик повороту та аварійне світло, система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива, АБС, система блокування дверей з електроприводом, електричні склопідйомники, нагадування про ключі попередження про непристебнутий ремен безпеки, ковзання дах, аудіосистема, годинник, фара, автоматична система управління освітленням, протитуманні фари, задні ліхтарі, габаритні вогні, внутрішнє освітлення, система допомоги при паркуванні TOYOTA, система кондиціювання, обігрів заднього
22 15A STOP – Стоп-сигнал, система управління блокуванням перемикання передач, ABS, встановлений високо стоп-сигнал, система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива, підвіска TOYOTA з електронною модуляцією
Реле
R1 Перемичка (з 10.2003: Avensis Verso, Picnic)
R2 Нагрівач (HTR)
R3 Обігрів заднього скла (RR DEF)
R4 Запалювання (IG1)
R5 Габарити (TAIL)

За роботу прикурювачів відповідають запобіжники номер 9 та 15 на 15А.

Додаткові елементи

Схема

Схема додаткових елементів у салоні

Розшифровка

  1. Реле управління місячним дахом
  2. Реле заднього охолоджувача
  3. Реле заднього склоочисника (до 10.2003)
  4. Приймач управління бездротовим замком

Блоки під капотом

Розташування

Загальна схема розташування блоків під капотом

location-ENG

Позначення

  1. Блок запобіжників та реле
  2. Реле керування очисником фар
  3. ЕБУ системи протиковзання з приводом
  4. Блок реле ABS
  5. 1CD-FTV: реле свічок розжарювання
  6. Блок реле

Блок запобіжників та реле

Розташований у лівій частині моторного відсіку під захисною кришкою.

Фото приклад блоку під капотом іпсум 2

Схема

Схема блоку під капотом

Опис

1 30A DCC – Запобіжники “ECU-B”, “DOME”, “RAD NO.1”
2 15A IG2 – Бензин: електричні вентилятори системи охолодження, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, система кондиціювання повітря
30A FUEL HTR – Дизель: Обігрівач палива
3 10A HORN – Сигнал
4 10А HAZ – Покажчик повороту та сигнальна лампа аварійної сигналізації
5 15A EFI – Система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, система кондиціювання повітря, електричні вентилятори охолодження
6 10A ETCS – Avensis Verso, Picnic (до 10.2003): Електронна система керування дросельною заслінкою.
10A ETCS – Ipsum (з 10.2003): Електронна система керування дросельною заслінкою.
15A A/F – Avensis Verso, Picnic (з 10.2003): Датчик складу паливоповітряної суміші.
7 7,5A OBD – Бортова система діагностики
8 7,5A ALT-S – Avensis Verso, Picnic: система заряджання
15A FR DEF – Ipsum (з 10.2003): Антиобледенитель склоочисника.
9 50A MAIN - Реле "HEAD" (запобіжники "HEAD LH LWR", "HEAD RH LWR", "HEAD LH UPR", "HEAD RH UPR")
10 30A AM2 – Вимикач запалювання
11 30A RR CLR – Система кондиціювання задньої частини салону
12 30A HEAD LP CLN – Avensis Verso, Picnic: Очищувач фар
15A Ipsum: розетка
13 7,5A RR FOG – Задній протитуманний ліхтар
14 40/50A ABS NO.1 -ABS, VSC
15 30/40 ABS NO.2 – ABS, VSC
16 30A CDS – Бензин: Електричні вентилятори охолодження
40A CDS – Дизель: Електричні вентилятори охолодження
17 30A RDI – Бензин: Електричні вентилятори охолодження
40A RDI – Дизель: Електричні вентилятори охолодження
18 50A HTR – Система кондиціювання / обігрівач
19 140A ALT - Реле "RR DEF" (запобіжники "RR DEF", "MIR HTR") реле "TAIL" (запобіжники "TAIL", "PANEL"), реле "IG1" ("ECU-IG", "GAUGE", "HTR", Запобіжники "SEAT HTR", "SRS-IG", "WIPER"), "PWR", "RR HTR", "DOOR", "DOOR NO.2", "FR FOG", "PWR OUTLET" , "STOP" "," АМ1 "запобіжники
20 15А HEAD RH UPR – Права фара (дальнє світло), комбінація приладів
21 15А HEAD LH UPR – Ліва фара (дальнє світло)
22 15А HEAD RH LWR – Ліва фара (ближнє світло), регулювання рівня світла фар
23 15А HEAD LH LWR – Права фара (ближнє світло)
24 15А RAD NO.1 – Аудіо система
25 7,5А ECU-B – Система зарядки, багатоточкова система упорскування палива / система послідовного багатоточкового упорскування палива, ABS, підвіска TOYOTA з електронною модуляцією, система блокування дверей з електроприводом, електричні склопідйомники, нагадування про ключі та світлове нагадування, попередження про не безпеки, аудіосистема, годинник, комбінація приладів, фара, автомат система керування освітленням, протитуманні фари, задні ліхтарі, габаритні вогні, внутрішнє освітлення, система допомоги при паркуванні TOYOTA, система кондиціювання, обігрів заднього скла
26 10А DOME – Внутрішнє освітлення, особисте освітлення, освітлення для ніг, підсвічування дверей, підсвічування багажника, підсвічування туалетного столика
Реле
R1 Фари (HEAD)
R2 Avensis Verso, Picnic: (ДІММЕР)
Ipsum (з 10.2003): (FR DEF) – Обігрів скла
R3 Бензин: Запалювання (IG2)
Дизель: Підігрівач палива (FUEL HTR)
R4 Сигнал
R5 Електровентилятор системи охолодження (ВЕНТИЛЯТОР №2)
R6 Електровентилятор системи охолодження (ВЕНТИЛЯТОР №1)
R7 Електро вентилятор охолодження (ВЕНТИЛЯТОР №3)
R8 Блок керування двигуном (EFI)

Основний блок реле

Схема

Схема блоку реле

Призначення

  • R1 – Стартер (ST)
  • R2 - 1CD-FTV: Блок керування двигуном (EDU) / 1AZ-FE (з 10.2003): Датчик співвідношення повітря-паливо (A / F)
  • R3 – Муфта компресора кондиціонера (MG/C)
  • 1 – 7.5A ST – Система запуску, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива
  • 2 – Резерв

Додатковий блок реле

Схема

Схема додаткового блоку реле

Розшифровка

1 50А HTR SUB 3 – Нагрівач (Передній кондиціонер (кондиціонер з автоматичним керуванням), задній обігрівач та додатковий обігрівач)
2 50А HTR SUB 1 – Нагрівач (Передній кондиціонер (кондиціонер з автоматичним керуванням), задній обігрівач та додатковий обігрівач)
3 50А HTR SUB 2 – Нагрівач (Передній кондиціонер (кондиціонер з автоматичним керуванням), задній обігрівач та додатковий обігрівач)
Реле
R1 Електронагрівач (HTR SUB 1)
R2 Електронагрівач (HTR SUB 2)
R3 Електронагрівач (HTR SUB 3)

У блок реле АБС встановлюються елементи відповідальні роботу системи АБС, такі як: ABS CUT і ABS MTR.
