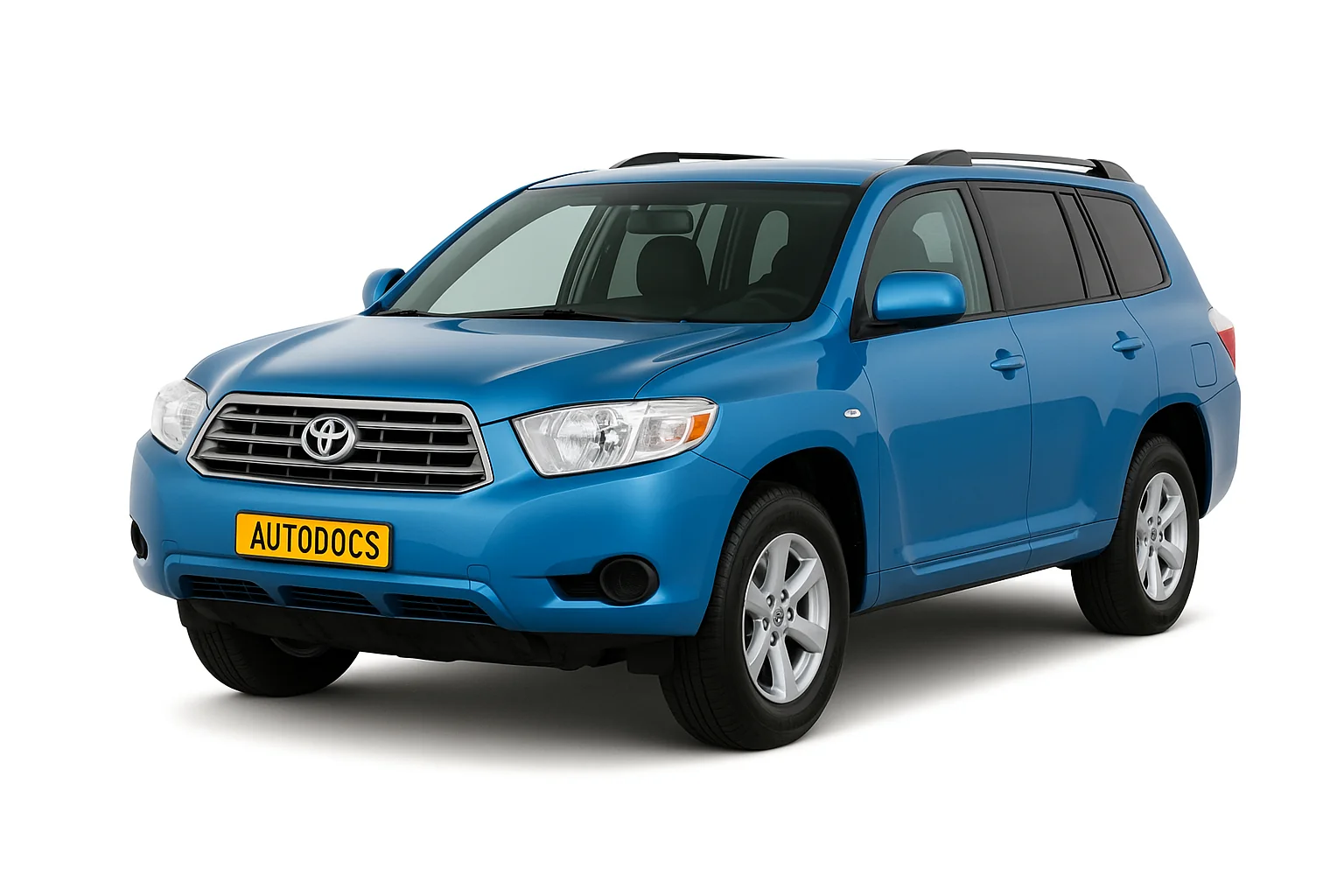

Кросовер Toyota Highlander XU40 представляє 2 покоління модельного ряду Toyota Хайлендер. Роки виробництва: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. За цей час модель пройшла рестайлінг. У нашому матеріалі Ви зможете знайти опис запобіжників та реле Тойота Хайлендер 2 зі схемами блоків та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Звіряйте призначення елементів зі своїми схемами на кришці блоку.
Блок у салоні
Запобіжники
Основний блок запобіжників та реле у салоні знаходиться під панеллю приладів з лівого боку, закритий захисною кришкою.
Приклад схеми кришки блоку.
Схема
Опис
| 1 | 30A P/SEAT – Сидіння з електроприводом |
| 2 | 30A POWER – Електричні склопідйомники |
| 3 | 25A RR DOOR RH – Електричні склопідйомники |
| 4 | 25A RR DOOR LH – Електричні склопідйомники |
| 5 | 15A FR FOG – Передні протитуманні фари |
| 6 | 7,5A OBD – Бортова система діагностики |
| 7 | 7,5A A/CW/PMP |
| 8 | 10A STOP – Удосконалена система контролю стійкості автомобіля, мультиплексна система зв'язку, багатоточкова система упорскування палива / система послідовного багатоточкового упорскування палива, система блокування перемикання передач, стоп-сигнали |
| 9 | 25A DOOR NO.2 – Електричні склопідйомники |
| 10 | 7,5A AM1 – Система запуску |
| 11 | 30A P/SEAT (PS) – Сидіння з електроприводом |
| 12 | 10A A/C NO. 1 – Кондиціонер |
| 13 | 7,5A FUEL OPN |
| 14 | 20A S/ROOF – Електричний місячний дах |
| 15 | 15A TAIL – Габаритні вогні, задні ліхтарі, ліхтарі номерного знака, передні протитуманні фари, ліхтарі причепа |
| 16 | 7,5A PANEL – Підсвічування ящика рукавички, підсвічування приладової панелі, підсвічування перемикача |
| 17 | 10A ECU IG NO.1 – Мультиплексна система зв'язку, електричний місячний дах, система автоматичної коробки передач з електронним керуванням, задні двері з електроприводом, обігрівачі сидінь, система попередження про тиск у шинах, електронний підсилювач керма, антивідблиск внутрішнє дзеркало заднього виду перемикання передач, система попередження про тиск у шинах |
| 18 | 7,5A ECU IG NO.2 – Покращена система контролю стійкості автомобіля |
| 19 | 10A A/C NO.2 – Кондиціонер |
| 20 | 20A WASH – Двірники та омивач лобового скла |
| 21 | 20A S-HTR – Обігрів сидінь |
| 22 | 10A GAUGE NO.1 – Аудіосистема, ліхтарі заднього ходу, система заряджання, аварійні мигалки, система контролю тяги, антиобледенитель склоочисника, система кондиціювання повітря, система зарядки, система контролю заднього виду, ліхтарі причепа, система багатоточкового впорскування палива |
| 23 | 30A FR WIP – Двірники та омивачі лобового скла |
| 24 | 15A RR WIP – Склоочисник та омивач заднього скла |
| 25 | 10A IGN – Система розподіленого упорскування палива / система послідовного багатоточкового упорскування палива, система блокування рульового управління, антиблокувальна гальмівна система, система смарт-ключів, система подушок безпеки SRS |
| 26 | 7,5A GAUGE NO.2 – Датчики та вимірювачі, система монітора заднього виду |
| 27 | 7,5A ECU-ACC – Зовнішні дзеркала заднього виду, система блокування перемикання передач, система смарт-ключів, мультиплексна система зв'язку |
| 28 | 10А ACC SOCK NO.1 – Розетка (Прикурювач) |
| 29 | 20А ACC SOCK NO.2 – Розетка (Прикурювач) |
| 30 | 7,5А RADIO NO.2 – Аудіосистема, годинник, розважальна система для задніх сидінь, система зарядки, внутрішнє освітлення, особисте освітлення |
| 31 | 15А MIR HTR – Обігрів дзеркал |
За прикурювач та задню розетку відповідають запобіжники 28 і 29. Ще один запобіжник знаходиться у блоці під капотом.
Запобіжники 2 на 30А POWER – Склопідйомники та 1 на 30А P/SEAT – Сидіння з електроприводом розташовані окремо у правильній частині блоку.
Реле
На звороті блоку кріпиться кілька елементів реле.
Призначення
- Протитуманне світло
- Габаритне світло
- Допоміжне реле
- Склопідйомники
- Запалювання (IG1)
Окремо у верхній частині встановлюється реле сигналів повороту (81980).
Каталожні номери елементів
Блоки під капотом
Під капотом знаходяться 2 блоки із запобіжниками та реле.
Основний встановлюється у лівій частині моторного відсіку, поруч із акумулятором, другий у правій частині.
Основний блок
Фото приклад виконання
Схема із кришки блоку
Схема
Позначення
| 4 | 10A DEF RLY – Обігрів заднього скла |
| 5 | 20A MIR HTR – Обігрівачі зовнішніх дзеркал заднього виду |
| 6 | 20A PWR OUTLET – Розетка |
| 7 | 25A DOOR NO.1 – Мультиплексна система зв'язку |
| 8 | 10A EFI NO.2 – Система багатоточкового упорскування палива / система послідовного багатоточкового впорскування палива |
| 9 | 10A EFI NO.3 – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 10 | 15A INJ NO.1 – Система запуску |
| 11 | 10A INJ NO.2 – Система багатоточкового упорскування палива / система послідовного багатоточкового впорскування палива |
| 12 | 50A HTR – Кондиціонер |
| 13 | 50A VSC NO.1 – Покращена система контролю стійкості автомобіля |
| 14 | 50A FAN MAIN – Електричний вентилятор охолодження |
| 15 | 30A VSC NO.2 – Покращена система контролю стійкості автомобіля |
| 16 | 50A PTC NO.1 – Кондиціонер |
| 17 | 30A PTC NO.2 – Кондиціонер |
| 18 | 30A PTC NO.3 – Кондиціонер |
| 19 | 40A RR CLR – Кондиціонер |
| 20 | 30A RR DEF – Обігрів заднього скла |
| 21 | 30A PBD – Задні двері з електроприводом |
| 22 | 140A ALT – MIR HTR, PWR OUTLET, ДВЕР № 1, HTR, RR DEF, ОСНОВНИЙ ВЕНТИЛЯТОР, VSC № 1, PTC № 1, RR CLR, PTC № 2, PTC № 3, VSC № 2, PBD |
| 23 | 80A EPS – Електропідсилювач керма |
| 24 | 30A ST – Система запуску |
| 25 | 10A CRT – Розважальна система для задніх сидінь |
| 26 | 20A RADIO NO.1 – Аудіо система |
| 27 | 10A Датчик рульового керування, датчики та вимірювачі, годинник, головний ЕБУ кузова, бездротовий пульт дистанційного керування, система смарт-ключів, задні двері з електроприводом, мультиінформаційний дисплей, система класифікації пасажирів на передньому сидінні |
| 28 | 10A DOME – Освітлення марнославства, особисте освітлення, внутрішнє освітлення, датчики та лічильники, підсвічування перемикача двигуна, підсвічування дверей |
| 29 | 30A TOWING – Ліхтарі причепа |
| 30 | 20A STR LOCK – Система блокування кермового керування |
| 31 | 25A EFI MAIN – Система багатоточкового упорскування палива / система послідовного багатоточкового впорскування палива, EFI NO.2, EFI NO.3 |
| 32 | 15A HAZ – Покажчики повороту |
| 33 | 25A IG2 - INJ № 1, INJ № 2, IGN, ДАТЧИК № 2 |
| 34 | 15A AMP – Аудіо система |
| 35 | 7,5A RR FOG – Задні протитуманні фари |
| 36 | 15А DEICER – Зледеніння склоочисника |
| 37 | 10A G/H – Скляний люк, мультиплексна система зв'язку, зовнішні ножні ліхтарі |
| 38 | 7,5A ALT-S – Система заряджання |
| 39 | 7,5A AM2 – Мультиплексна система зв'язку |
| 40 | 15A H-LP LH HI – Ліва фара (дальнє світло) |
| 41 | 15A H-LP RH HI – Права фара (дальнє світло) |
| 42 | 15A H-LP LH LO – Ліва фара (ближнє світло) |
| 43 | 15A H-LP RH LO – Права фара (ближнє світло) |
| 44 | 10A HORN – Сигнал |
| 45 | 10A EFI NO.1 – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива, система інтелектуальних ключів |
| 46 | 10A ETCS – Система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, електронна система управління дросельною заслінкою |
| 47 | 20A A/F – Датчик складу паливоповітряної суміші |
| 48 | 7,5A S-HORN – Сигнал |
Додатковий блок
Схема
Розшифровка
- 15А INV-W/P
- 7,5А IGCT NO.2
- 10А A/C-D
