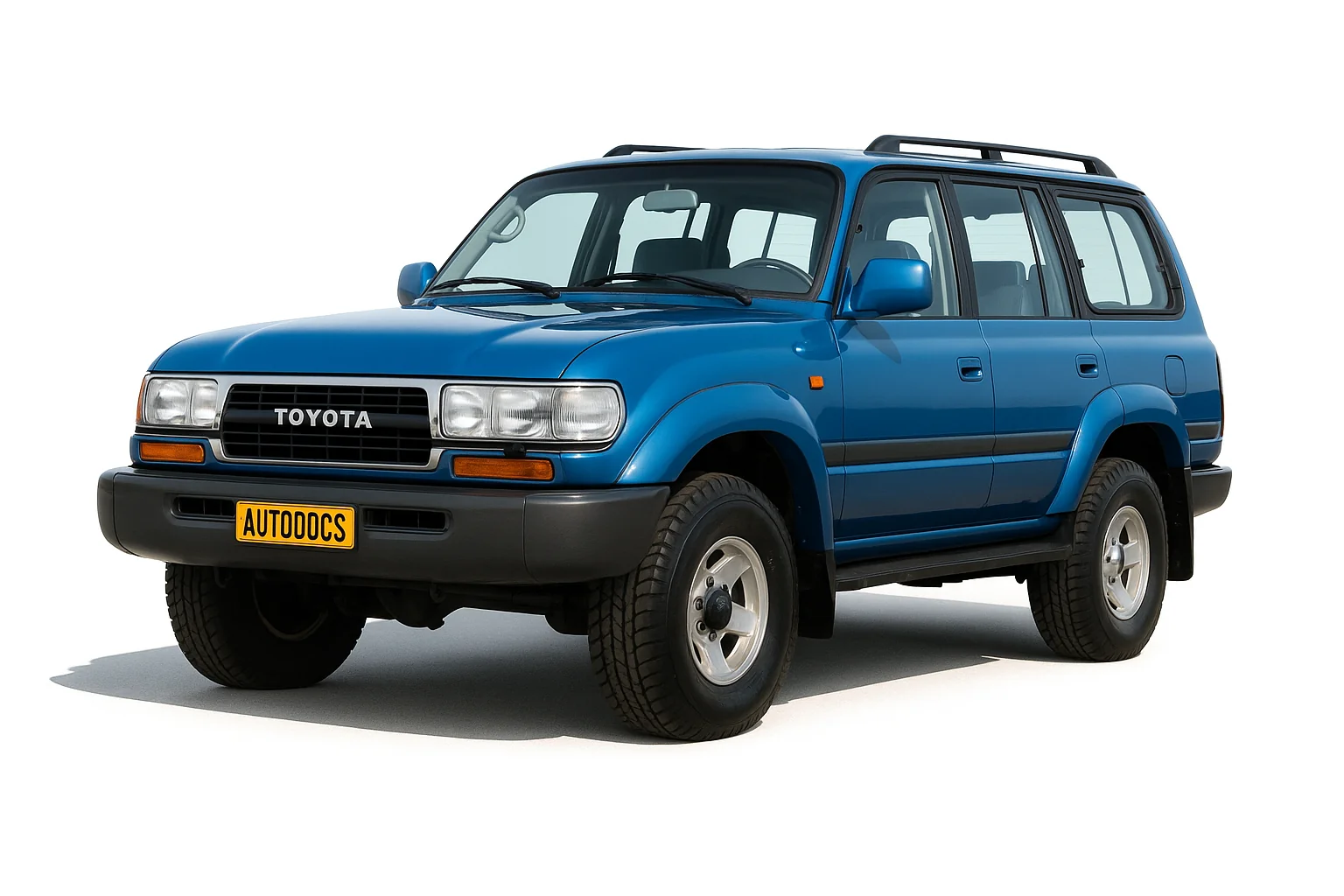

Toyota Land Cruiser 80 вироблявся 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 року. У нашому матеріалі ви знайдете інформацію про розташування електронних блоків управління, опис запобіжників та реле Тойота Ленд Крузер 80 зі схемами блоків та фото прикладами їх виконання. Виділимо запобіжник прикурювача.
Звіряйте інформацію зі своїми схемами на кришці блоків.
Зміст
Блоки в салоні
Розташування
Загальна схема
Опис
- Блок запобіжників
- ЕБУ АБС
- Реле розмикання ланцюга
- Блок реле
- Реле управління блокуванням центрального диференціалу
- Реле попередження про не пристебнутий ремен безпеки
- Реле фіксатора світла
- ЕБУ круїз-контролю
- Підсилювач системи кондиціювання повітря
- Температура охолоджуючої рідини двигуна. Cut реле
- Реле контролю швидкості вентилятора
- Підсилювач кондиціонера
- Модуль керування двигуном
- Стерео компонентний підсилювач
- ЕБУ блокування диференціалу
- Реле світла циліндра запалювання
- Складання датчика подушки безпеки
Блок запобіжників
Він знаходиться у нижній частині панелі приладів за захисною кришкою.
Схема
Призначення
| 1 | 15A CIG – Прикурювач , дзеркала заднього виду з електроприводом, цифровий дисплей годинника, радіо, касетний магнітофон, антена з електроприводом, система блокування перемикання передач автоматичної коробки передач, система подушок безпеки SRS |
| 2 | 15A TAIL – Задні ліхтарі, освітлення номерного знака, габаритні вогні та передні бічні габаритні вогні, підсвічування приладової панелі, годинник, підсвічування ящика рукавички |
| 3 | 15A OBD – Бортова система діагностики |
| 4 | 10A STOP – Стоп-сигнали, система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, пристрій скасування круїз-контролю, система блокування перемикання передач автоматичної коробки передач |
| 5 | 20A DEFOG – Обігрів заднього скла |
| 6 | 20A WIPER – Двірники та омивач лобового скла, склоочисник та омивач заднього скла |
| 7 | 10A GAUGE – Датчики та вимірювачі, індикатори нагадування про обслуговування та попереджувальні зумери (крім сигнальних ламп випуску та відкритих дверей), ліхтарі заднього ходу |
| 8 | 7,5A TURN – Покажчики повороту |
| 9 | 15A ECU-IG - Система круїз-контролю |
| 10 | 10A ECU-B – Система подушок безпеки SRS |
| 11 | 20A REAR-HTR – Кондиціонер |
| 12 | 7,5A IGN – Система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, система контролю викидів, система подушок безпеки SRS |
| 13 | 10A AC – Кондиціонер |
| 14 | 30A DIFF – Система блокування диференціалу |
| 15 | Не використовується |
| 16 | Не використовується |
| 17 | Не використовується |
| 18 | 40A FL HEATER – Кондиціонер |
| 19 | 30A FL POWER – Електричні склопідйомники, система блокування дверей з електроприводом, люк з електроприводом на даху |
За прикурювач відповідає запобіжник номер 1 на 15А.
Блок реле
Схема
Позначення
| R1 | Обігрівач скла |
| R2 | Нагрівач |
| R3 | Реле потужності |
| R4 | Габарити |
| R5 | Покажчик поворотів (аварійка) |
| R6 | Не використовується |
| R7 | Вентилятор охолодження |
| R8 | Вентилятор охолодження (висока швидкість) |
Додаткові елементи
Схема
Розшифровка
- Реле керування люком
- Реле заднього обігрівача
- Підсилювач НЧ-динаміка
- Реле заднього склоочисника
- ЕБУ блокування перемикання передач
- Реле керування дверним замком
Блоки під капотом
Розташування
Загальна схема
Опис
- розподільна коробка
- блок запобіжників та реле
- плавка вставка високої потужності
Розподільна коробка
Фото схема
Позначення
| АСС – клема АСС замку запалювання |
| IG – клема IG1 замку запалювання |
| + В – плавка вставка електричного ланцюга |
| – E – заземлення |
Блок запобіжників та реле
Фото приклад
Приклад схеми з кришки блоку
Схема
Призначення
| 1 | Не використовується |
| 2 | 7,5A CHARGE – Система заряджання, сигнальна лампа розрядки |
| 3 | 15A EFI – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 4 | 20A CDS-FAN |
| 5 | 15A HEAD (RH) – Праві фари |
| 6 | 15A HEAD (LH) – Ліва фара |
| 7 | Не використовується |
| 8 | Не використовується |
| 9 | 15A HAZ-HORN – Аварійні мигалки, гудки |
| 10 | 10A DOME – Внутрішнє освітлення, особисте освітлення, освітлення багажного відділення, лампа запалювання, сигнальна лампа відчинених дверей, годинник, радіо, касетний магнітофон, електрична антена, підсвічування туалетного столика |
| 11 | 50A AM 1 – Усі компоненти в ланцюгах CIG, WIPER, GAUGE, TURN, ECU-IG, REAR-HTR, IGN, DIFF та FL POWER |
| 12 | 60A ABS – Анти блокувальна гальмівна система |
| Relay | |
| R1 | Управління двигуном |
| R2 | Сигнал |
| R3 | Не використовується |
| R4 | Не використовується |
| R5 | Фари |
| R6 | Не використовується |
Поруч може бути ще додатковий блок АБС.
