Suzuki Kizashi випускався в 2010, 2011, 2012, 2013, 2014 і 2015 році. У даній статті ми представимо опис запобіжників і реле Сузукі Кізаші зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.

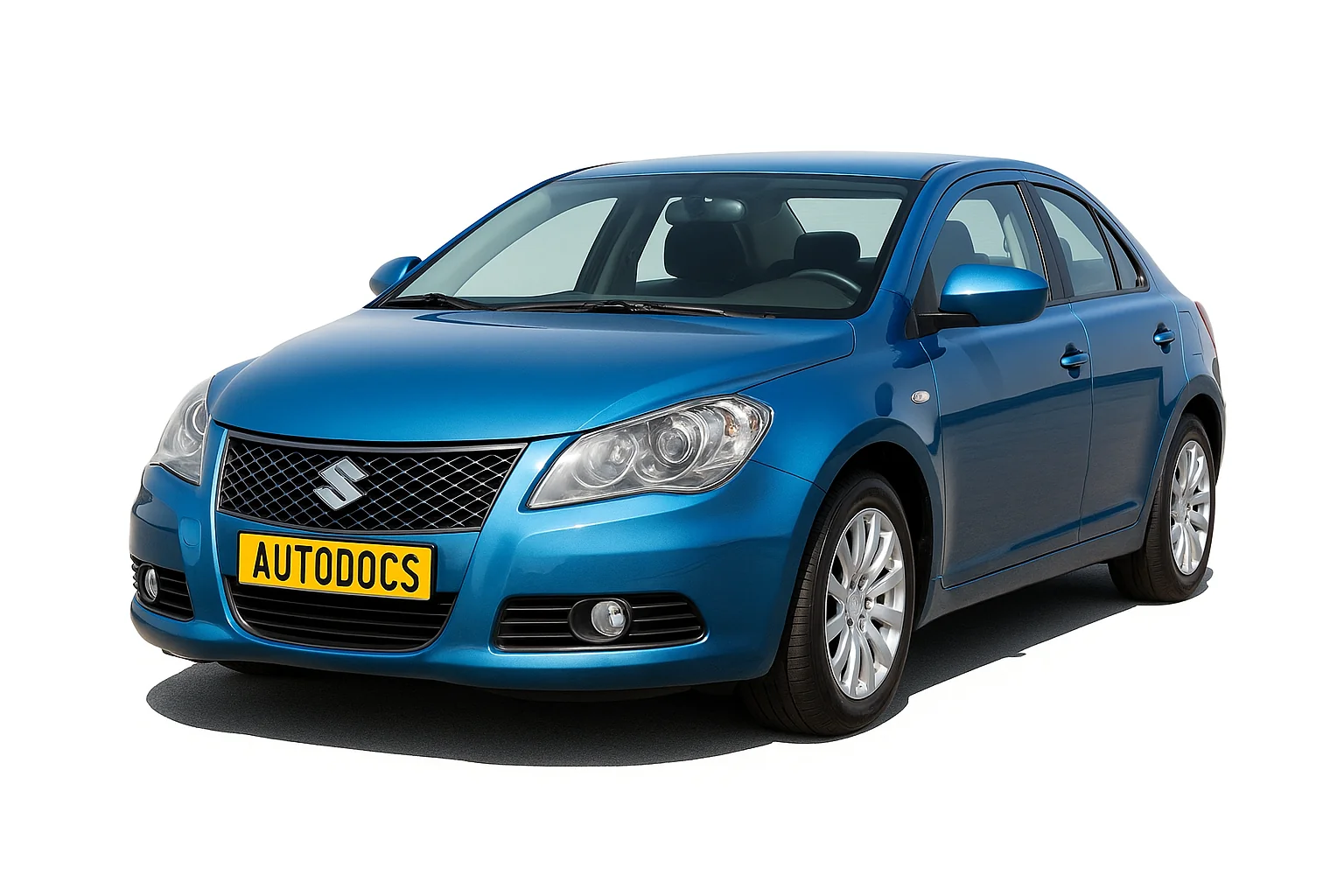

Suzuki Kizashi

Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску та рівня електричного оснащення Вашого автомобіля.

Блоки в салоні

У салоні автомобіля, під панеллю приладів розташовані два блоки із запобіжниками.

Блоки в салоні сузукі кізаші

Блок з лівого боку

Для того щоб отримати доступ до блоку, потрібно потягнути за нижню кришку приладової панелі, щоб звільнити засувки, а потім зняти нижню кришку.

Блок у салоні

Схема блоку в кабіні зліва
Схема

A Опис
1 30 Електро склопідйомник
2 15 Двигун омивача вітрового скла
3 20 Підігрів сидінь
4 25 Мотор склоочисника
5 7,5 IG2 SIG
6 15 Котушка запалювання
7 15 Аксессуар 2, Розетка
8 15 Аксесуар, Розетка
9 10 Модуль керування ESP
10 7,5 Круїз-контроль
11 7,5 IG1 SIG
12 7,5 Не використовується
13 7,5 Прилади
14 10 Ліхтар заднього ходу
15 10 Повітряна подушка
16 15 Замок рульового управління
17 7,5 BCM
18 20 Люк у даху
19 7,5 Не використовується
20 10 Заднє світло
21 10 Стоп-сигнал
22 10 Аварійна сигналізація
23 20 Переднє скло з електроприводом (ліворуч)
24 15 Радіо
25 10 Внутрішнє освітлення
26 20 Замок

За роботу прикурювача відповідають запобіжники 7 і 8 на 15А.

Зі зворотного боку блоку можуть бути розташовані деякі реле.

Реле

Блок із правого боку

Розташування блоку в салоні Сузукі Кізаші

Схема блоку 2
Схема

A Позначення
61 20 Склопідйомник ззаду (праворуч)
62 20 Заднє скло з електроприводом (ліворуч)
63 20 Переднє скло з електроприводом (праворуч)
64 15 4WD
65 20 Акумуляторний вентилятор
71 20 Аудіо
72 30 Сидіння з електроприводом (праворуч)
73 30 Сидіння з електроприводом (ліворуч)
74 30 Резерв

Блок під капотом

Під капотом у моторному відсіку основний блок із запобіжниками і реле розташований поруч з акумуляторною батареєю.

Фото блоку під капотом

Схема блоку 3
Схема

A Призначення
1 50 Вимикач запалювання
2 30 Радіатор вентилятора
3 30 Вентилятор радіатора магістральний
4 30 Пусковий мотор (стартер)
5 40 Світло
6 40 Модуль керування ESP
7 50 Модуль керування пуском без ключа
8 50 Електро склопідйомники, електропривод сидінь
9 50 Вентилятор
10 10 Компресор кондиціонера
11 15 Обігрів дзеркал
12 15 Мотор дросельної заслінки
13 30 Задній обігрівач
14 30 Не використовується
15 7,5 Фара
16 20 Впорскування палива
17 25 Модуль керування ESP
18 25 лампа задній хід
19 15 Головне світло фар ближнє (ліве)
20 15 Головне світло фар ближнє (праворуч)
21 15 Головне світло фар дальнє (зліва)
22 15 Головне світло фар дальнє (праворуч)
23 15 CVT
24 20 Передній протитуманний ліхтар
25 15 O2 датчик обігрівача
26 15 Сигнал
Реле
27 Нижнє реле головного світла (ліворуч)
28 Низьке реле головного світла (праворуч)
29 Не використовується
30 Не використовується
31 Не використовується
32 Реле компресора кондиціонера
33 Реле заднього обігріву
35 Реле склоочисника 2
36 Не використовується
37 Реле склоочисника 1
38 Пускове реле двигуна
39 Реле паливного насоса
40 Реле вентилятора радіатора 3
41 Реле вентилятора радіатора 1
42 Реле обігрівача дзеркала
43 Реле вентилятора радіатора 2
44 Головне реле
45 Реле дросельної заслінки

На плюсовій клемі акумуляторної батареї розташовані запобіжники високої потужності у вигляді плавких вставок високої потужності.

Схема силового блоку
Схема

A Призначення
1 120 Повний електричний ланцюг, акумулятор, стартер, генератор
2 80 Модуль управління
