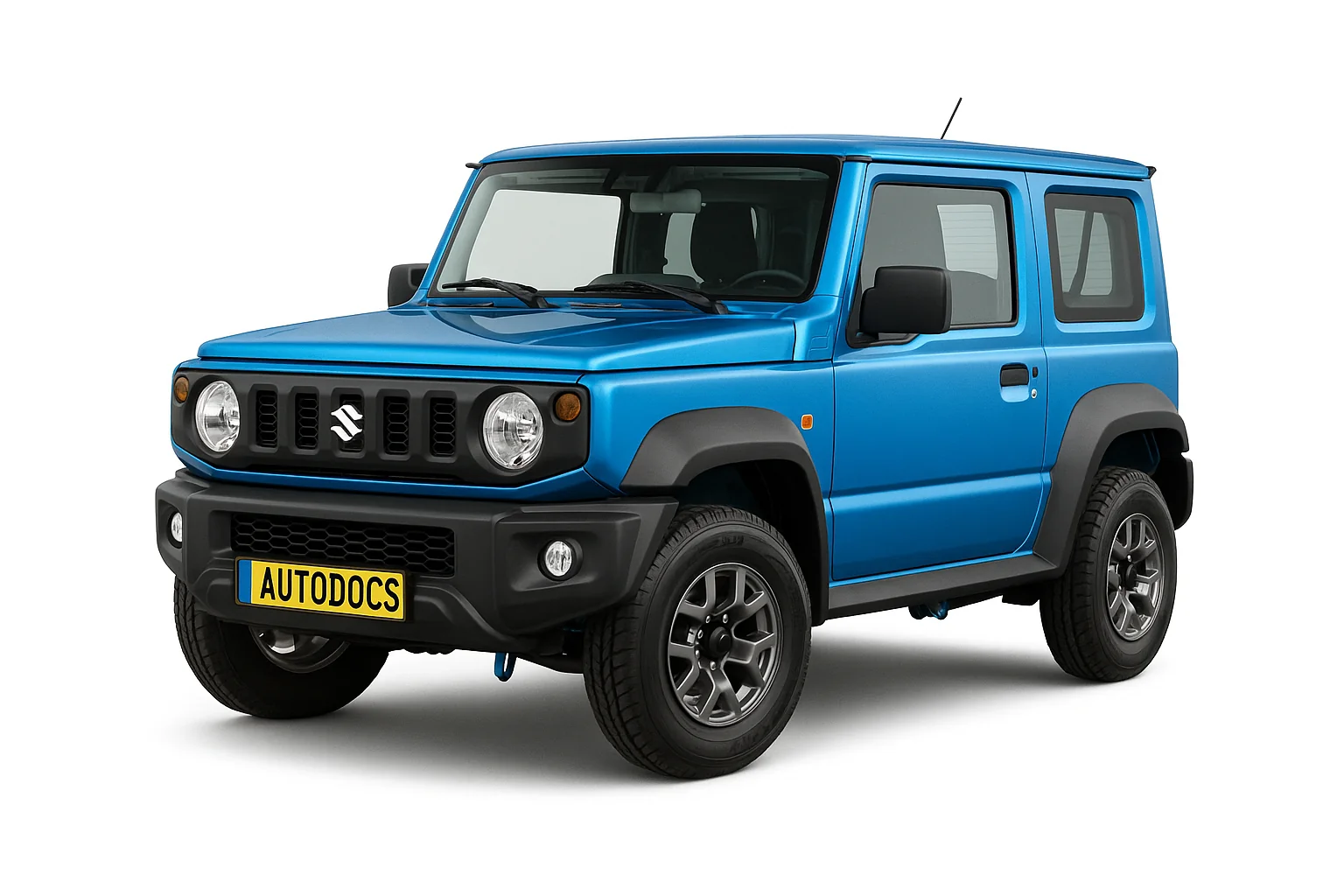

Suzuki Jimny 4 покоління випускався у 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 році з різними змінами. За цей час модель отримала оновлення. У нашій статті ви зможете знайти опис запобіжників і реле Сузукі Джимні 4 зі схемами блоків, місцями їхнього розташування і фото-прикладами виконання. Покажемо запобіжник прикурювача.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок запобіжників розташований під панеллю приладів з лівого боку.
Звіряйте призначення зі своїми схемами на захисній кришці блоку.
| № | A | Опис |
|---|---|---|
| 1 | 30 | P/W - Електро склопідйомники |
| 2 | 10 | MTR - Лічильник (Прилади) |
| 3 | 15 | IG - Запалювання |
| 4 | 5 | IG1 SIG2 - Підсилювач керма |
| 5 | 20 | SHIFT - Не використовується |
| 6 | 20 | S/R - Люк на даху |
| 7 | Не используется | |
| 8 | 20 | D/L - Дверний замок |
| 9 | 15 | STL - Блокування рульового управління |
| 10 | 10 | HAZ - Аварійна сигналізація |
| 11 | 5 | A-STOP - Контролер двигуна |
| 12 | 10 | RR FOG - Задній протитуманний ліхтар |
| 13 | 5 | ABS — ABS/ESP |
| 14 | 15 | S/H - Обігрівач сидіння |
| 15 | 5 | IG1 SIG3 - Камера |
| 16 | 10 | DOME2 - Внутрішнє освітлення |
| 17 | 5 | DOME - Лічильник, приладова панель |
| 18 | 15 | RADIO - Радіо |
| 19 | 5 | CONT |
| 20 | 5 | KEY2 - Вимикач запалювання |
| 21 | 20 | P/WT - Функція таймера електро скло підйомників |
| 22 | 5 | KEY - Вимикач запалювання |
| 23 | 15 | HORN - Звуковий сигнал |
| 24 | 5 | TAIL - Задній ліхтар зліва (із системою автоматичного освітлення) |
| 25 | 10 | TAIL - Задній ліхтар зліва та справа (без системи автоматичного освітлення) |
| Задній ліхтар праворуч (із системою автоматичного освітлення) | ||
| 26 | 10 | A/B - Подушка безпеки |
| 27 | 10 | IG1 SIG - Зупинка холостого ходу або BCM |
| 28 | 10 | BACK - Підсвічування, задній хід |
| 29 | 5 | ACC3 |
| 30 | 20 | RR DEF - Задній обігрівач |
| 31 | 10 | MRR HTR - Обігрівач дзеркал на двері |
| 32 | 15 | ACC2 - Гніздо для аксесуарів (прикурювач) |
| 33 | 5 | ACC - Радіо |
| 34 | 10 | WIP - Задній склоочисник |
| 35 | 5 | IG2 SIG - Вентилятор обдува |
| 36 | 15 | WASH - Електродвигун омивача |
| 37 | 25 | FR WIP - Передній склоочисник |
| 38 | 10 | STOP - Стоп-сигнал |
За роботу прикурювача відповідає запобіжник номер 32 на 15А.
Блок під капотом
Під капотом у моторному відсіку блок запобіжників і реле розташований поруч з акумуляторною батареєю.
| № | A | Позначення |
|---|---|---|
| 1 | 120 | FL1 |
| 2 | 100 | FL2 |
| 3 | 80 | FL3 |
| 4 | 100 | FL4 |
| 5 | 50 | FL5 |
| 6 | 50 | Вимикач запалювання |
| 7 | 40 | Двигун ABS |
| 8 | Не використовується | |
| 9 | 30 | Нагнітальний вентилятор |
| 10 | 30 | Двигун стартера |
| 11 | 30 | Очищувач фар |
| 12 | 15 | Фара (права) |
| 13 | 15 | Фара (ліва) |
| 14 | 25 | Модуль керування ABS/ESP |
| 15 | Не використовується | |
| 16 | 15 | Котушка запалювання |
| 17 | 25 | Фара дальнього світла |
| 18 | 30 | Задній хід |
| 19 | Не використовується | |
| 20 | 15 | Впорскування палива |
| 21 | 15 | Трансмісія |
| 22 | 50 | Запалювання sw2 |
| 23 | 10 | Компресор кондиціонера |
| 24 | 10 | 4WD |
| 25 | 20 | Передня протитуманна фара |
| 26 | Не використовується | |
| 27 | 40 | Підсилювач керма |
| 28 | Не використовується | |
| 29 | 40 | Вентилятор радіатора |
| 30 | Не використовується | |
| 31 | 5 | Двигун стартера |
| 32 | 15 | Фара дальнього світла (ліва) |
| 33 | 15 | Фара дальнього світла (права) |
| Реле | ||
| ST | Стартер | |
| RDTR | Вентилятор радіатора | |
| HORN | Сигнал | |
| F/P | Паливний насос | |
На плюсовій клемі акумуляторної батареї встановлено запобіжники високої потужності у вигляді плавких вставок.
