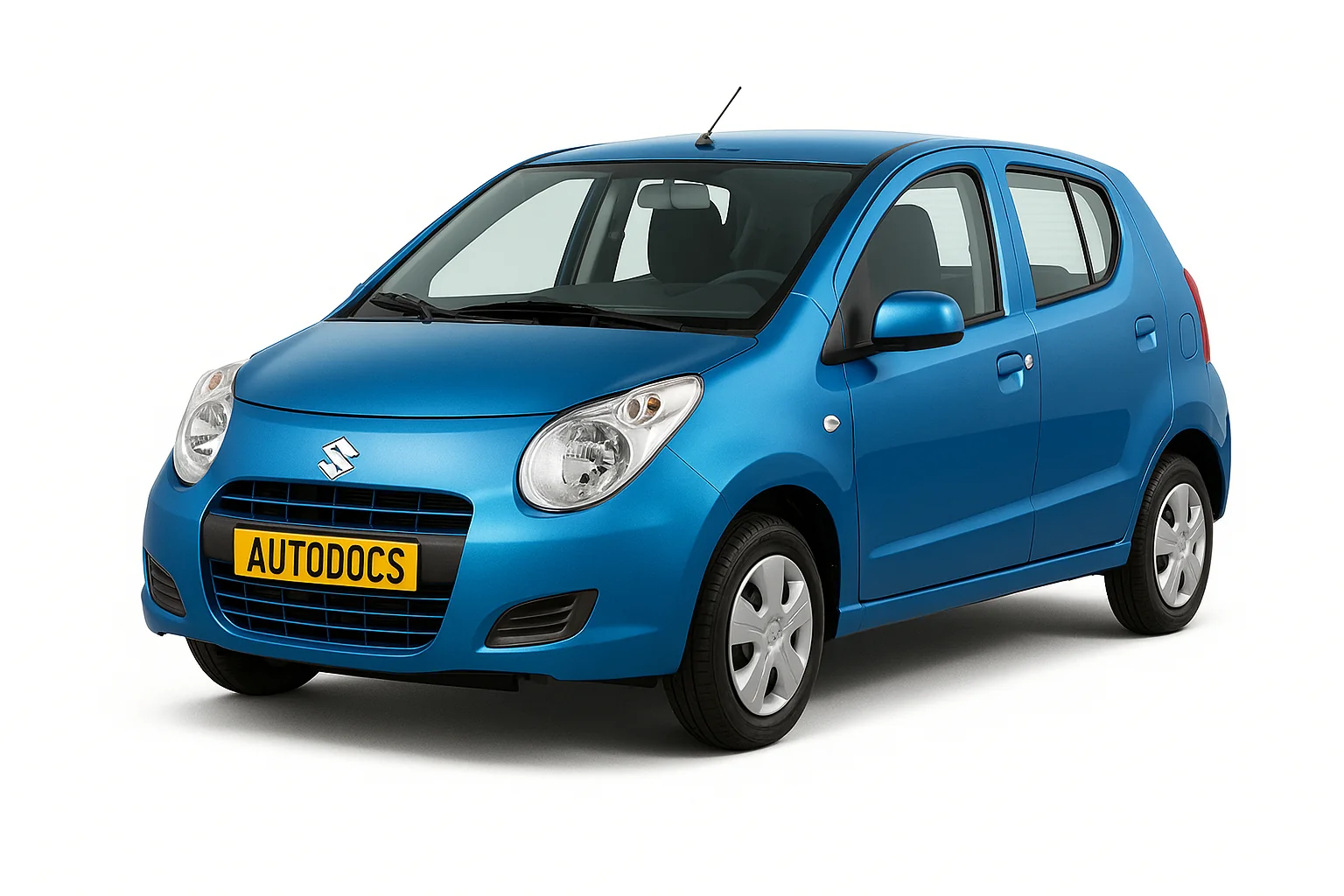

Suzuki Alto 7 сьомого покоління виробляли у 2009, 2010, 2011, 2012, 2013 і 2014 роках. За цей час модель отримала оновлення. У даній статті ви зможете знайти опис запобіжників і реле Сузукі Альто 7 зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Виділимо запобіжник прикурювача.

Сузуки Альто 7

Призначення запобіжників і реле у Вашому автомобілі може відрізнятись від представленого і залежить від року випуску, рівня електричного оснащення і регіону поставки Вашого автомобіля.

Блок у салоні

У салоні автомобіля блок із запобіжниками і реле буде розташований під панеллю приладів з боку водія.

Блок у салоні

Варіант 1

Фото блоку у салоні
Фото - приклад

Звіряйте призначення елементів зі своїми схемами на зворотному боці кришки.

Схема на кришці блоку

Схема блоку
Схема

A Опис
1 10 Стоп-сигнал
2 30 Мотор вентилятора
3 10 Стартер
4 15 Аксесуар (Прикурювач)
5 10 Задній протитуманний ліхтар
6 10 Габарити
7 10 Ліхтар заднього ходу
8 10 ABS/ESP
9 10 Лічильник (Прилади)
10 15 Котушка запалювання
11 20 Склоочисник / омивач
12 10 Опалювач
13 10 Сигнал запалювання
14 Подушка безпеки
15
16 20 Замок дверей
17 15 Сирена / небезпека
18 20 Задній обігрівач
19 10 Освітлення внутрішнє
20 30 Електричне скло

У цьому виконанні за роботу прикурювача відповідає запобіжник номер 4 на 15А.

Варіант 2

Фото блоку варіанту 2

Актуальна схема блоку наклеєна в нижній частині.

Схема на кришці

Схема на кришці
Схема

A Позначення
BLW FUN 20 Вентилятор системи кондиціонування
ST SIG 30 Сигнал стартера
ACC 15 Аксесуари (музика, прикурювач)
RR FOG 10 Задній протитуманний ліхтар
TAIL 10 Стоянковий ліхтар, габарити
FRT WIP 20 Передній очищувач
BACK 10 Ліхтар заднього ходу
ABS 10 Антиблокувальна система гальм
MTR 10 Прилади (кластер)
IG COIL 15 Котушка запалювання
BCM 20 Блок управління
IG2 SIG 10 Сигнал запалювання
A/B 10 Запобіжник подушки безпеки
D/L 20 Система блокування дверей
HORN / HAZ 15 Сирена/небезпека (чотири індикаторні перемикачі)
RR DEF 15 Задня протитуманна фара
PWR STR 10 Електро підсилювач керма
P/W 30 Електричне скло

Блок під капотом

У моторному відсіку основний блок із запобіжниками і реле розташований з лівого боку, поруч з акумуляторною батареєю.

Варіант 1

Фото блоку під капотом Сзукі Альто

Схема з кришки 2
Приклад схеми з кришки блоку

Блок-схема під капотом
Схема

A Призначення
1 80 Усе електричне навантаження
2 50 Внутрішнє освітлення, задній ліхтар, задній дефоггер, замок дверей
3 50 Електричний склопідйомник, обігрівач, склоочисник, запалювання
10 30 Запобіжник 2 модуля керування ABS
11 40 Підсилювач рульового управління
12 40 Запобіжник 1 модуля керування ABS
13 30 Вимикач запалювання
14 10 Компресор кондиціонера
15 7,5 CNG VLV (*1)
15 Фара дальнього світла (ліва) (*2)
16 15 Передня протитуманна фара
17 30 Вентилятор радіатора
18 Не використовується
19 15 Фара (ліва) (*1)
15 Фара висока (права) (*2)
20 15 Фара (права) (*1)
20 15 Фара висока (ліва) (*2)
Не використовується
21 15 Фара низька (права) (*2)
22 30 Пусковий двигун
23 15 Впорскування палива
27 80 Головне світло, Повітряний компресор, Передня протитуманна фара, Вентилятор радіатора
28 80 Підсилювач рульового управління, ABS
29 80 Насос Т/М
30 10 Т/М
31 10 T/M2
32 Не використовується
33 Не використовується
34 Не використовується
35 Не використовується
36 Не використовується
37 Не використовується
Реле
4 Реле передніх протитуманних фар
5 Реле пускового двигуна
6 Реле CNG VLV (*1)
Не використовується (*2)
7 Не використовується (*1)
Реле ближнього світла фар (ліве) (*2)
8 Реле компресора кондиціонера
9 Не використовується (*1)
Низьке світло фар (праве) Реле (*2)
24 Реле вентилятора радіатора
25 Реле паливного насоса
26 Головне реле

Окремо можуть бути розташовані додаткові блоки запобіжників і реле. Наприклад, на плюсовій клемі акумуляторної батареї встановлено запобіжники високої потужності у вигляді плавких вставок.

Варіант 2

Фото блоку під капотом версія 2

Схема блока 2
Схема

A Призначення
BAT2 30 для додаткового блоку комплектації з ксеноном
PSD R зсувні двері праві
PSD L зсувні двері ліві
RDTR 30 Вентилятор радіатора
ST3 20 Стартер
CPRSR 10 Компресор
ABS SOL 25 Соленоїд ABS
H/L L 15 Фара ліва (ближній)
H/L R 15 Фара права (ближній)
ST2 30 Стартер 2
SUB BAT 30 Додаткова батарея
A-STOP 10 Контролер зупинки на холостому ходу, стоп сигнали
ABS MOT 40 Двигун ABS
FI2 15 Пристрій уприскування палива
CVT PUMP 15 Насос варіатора
THR MOT2 15 Двигун дросельної заслінки
SPARE Запасний
IG COIL2 15 Котушка запалювання
METER2 10 Прилади
ST SIG / IG1 SIG2 10 Контролер зупинки на холостому ходу
FI MAIN Реле впорскування палива
F/P Реле паливного насоса
RDTR Реле вентилятора радіатора

Варіант 3

Блок запобіжників, тип 3

Схема блока 3
Схема
