Принципові схеми електроустаткування автомобіля Volkswagen Passat B5 1996-2005 р.в. Кузов Passat не просто гарний, а й досить міцний, про що говорять дуже маленькі і, що свідчить про хорошу якість складання, абсолютно однакові зазори. Здоровенні і потужні бампери — однорідне тіло з металевою частиною. До речі, коефіцієнт аеродинамічного опору Passat B5 є найкращим у своєму класі – 0,27. Як фари, так і ліхтарі автомобіля органічно вписані у загальний стиль. Причому перші чистити можна, не виходячи з автомобіля. Омивачі висуваються з бампера, і вода, що надходить з них під значним натиском, вода виконує свою функцію.

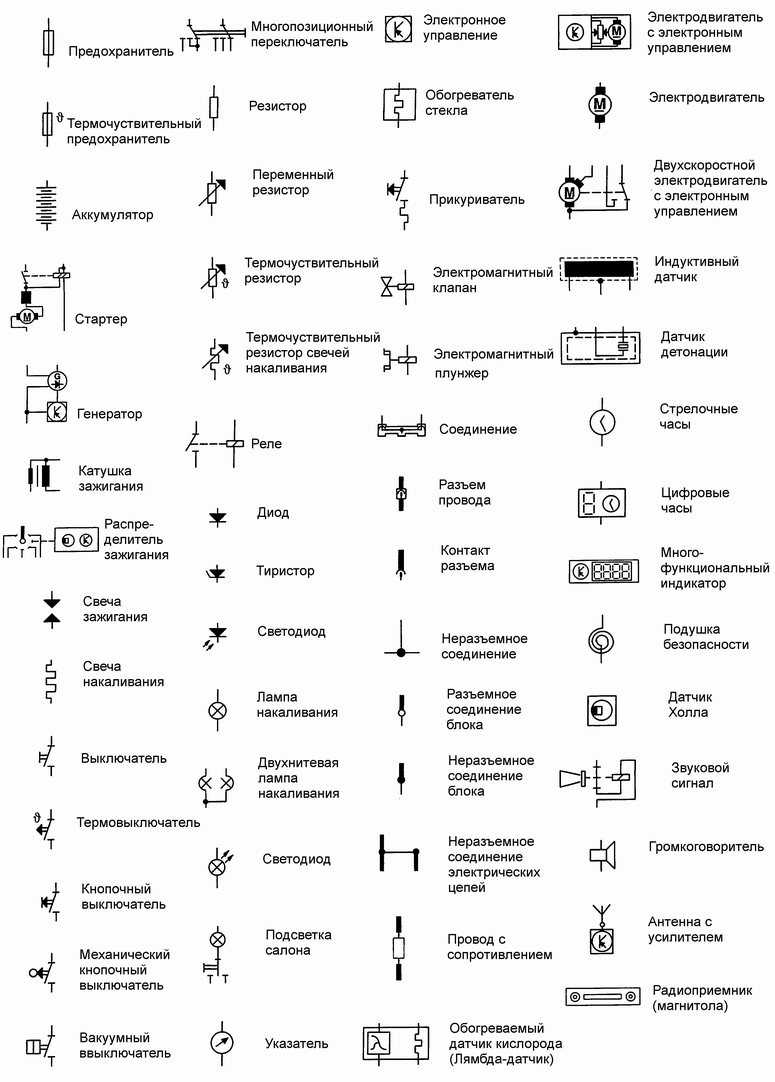

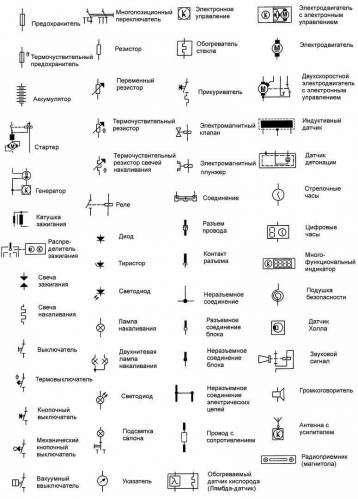

Умовні позначення елементів на електросхемах на Volkswagen Пассат

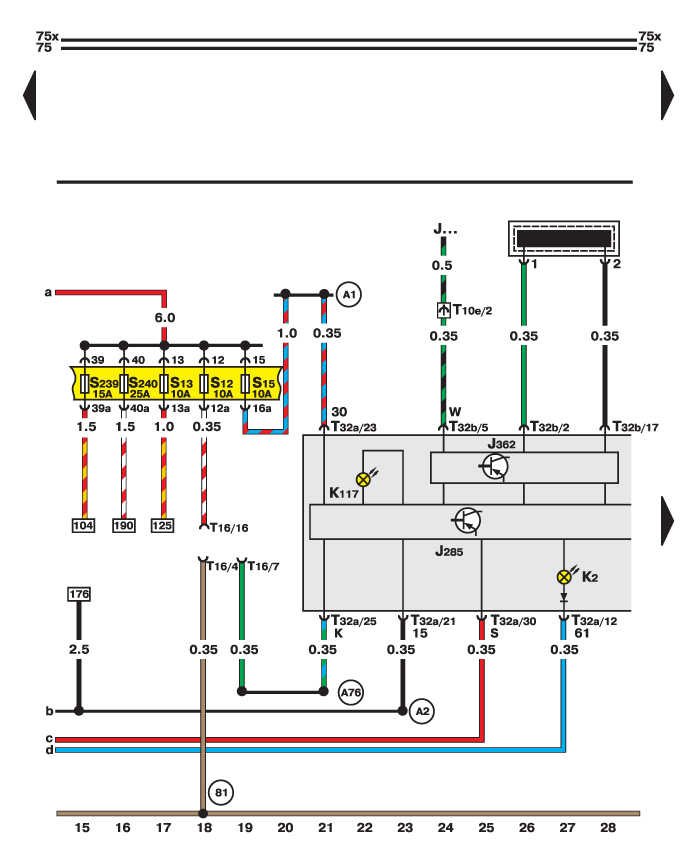

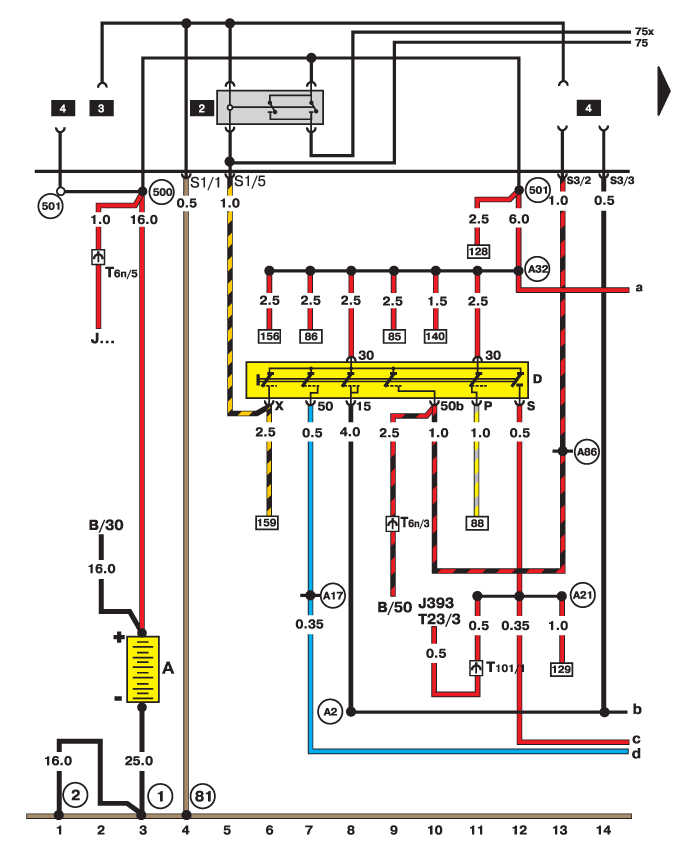

Акумулятор, замок запалювання та реле перевантаження для Х-контакту
Діагностичний роз'єм, лампи генератора та комбінації приладів - електросхема

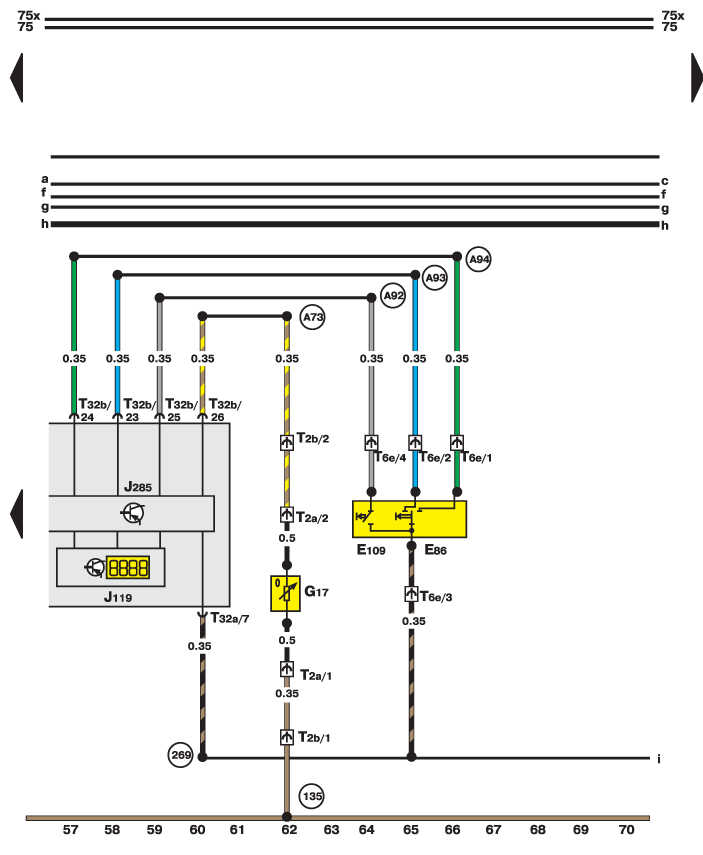

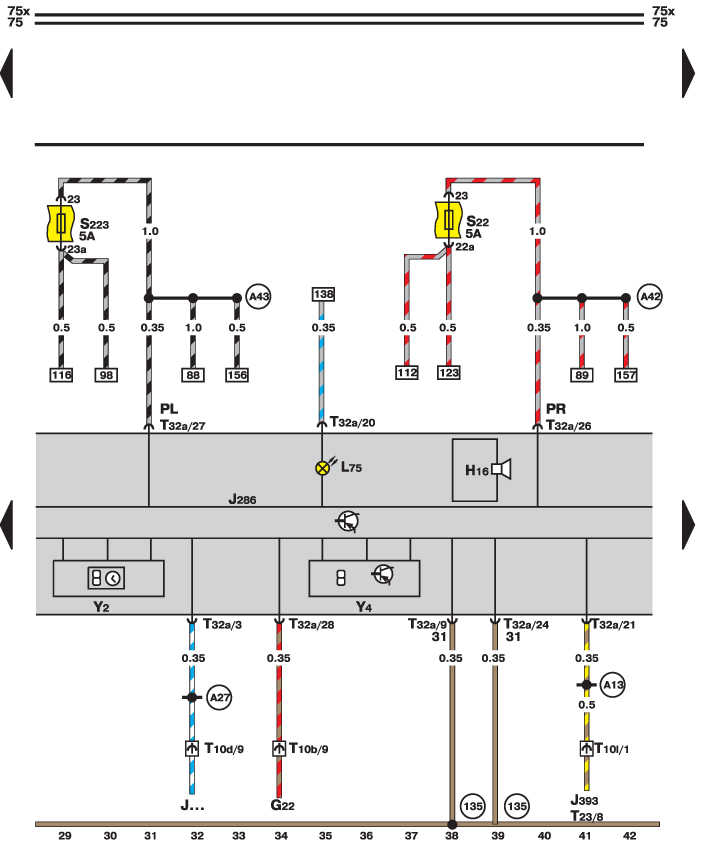

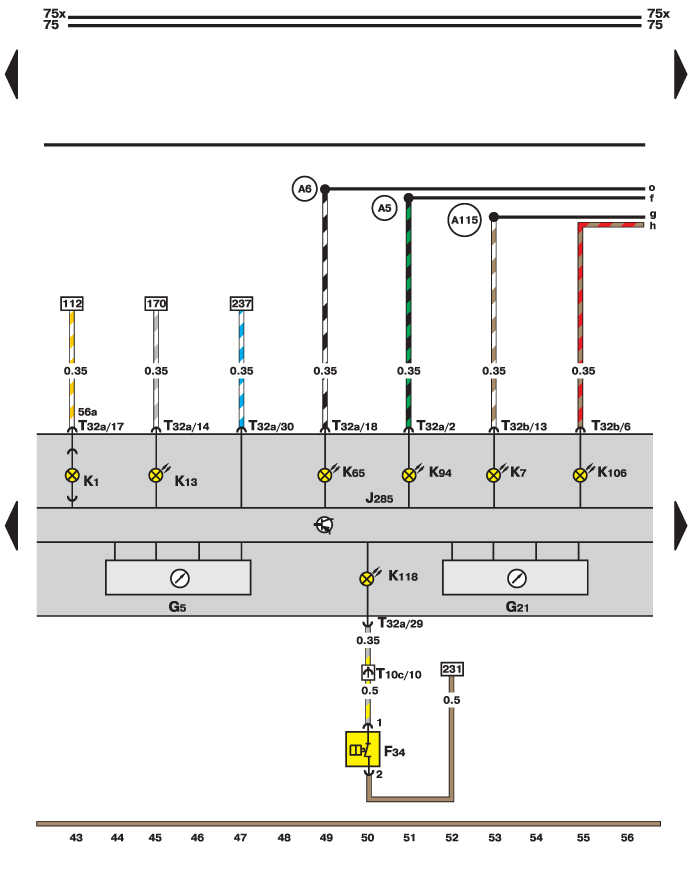

Комбінація приладів, годинник, лічильник пробігу та зумер освітлення — ел.
Контрольні лампи гальмівної системи, зовнішнього освітлення - схема Volkswagen Passat B5

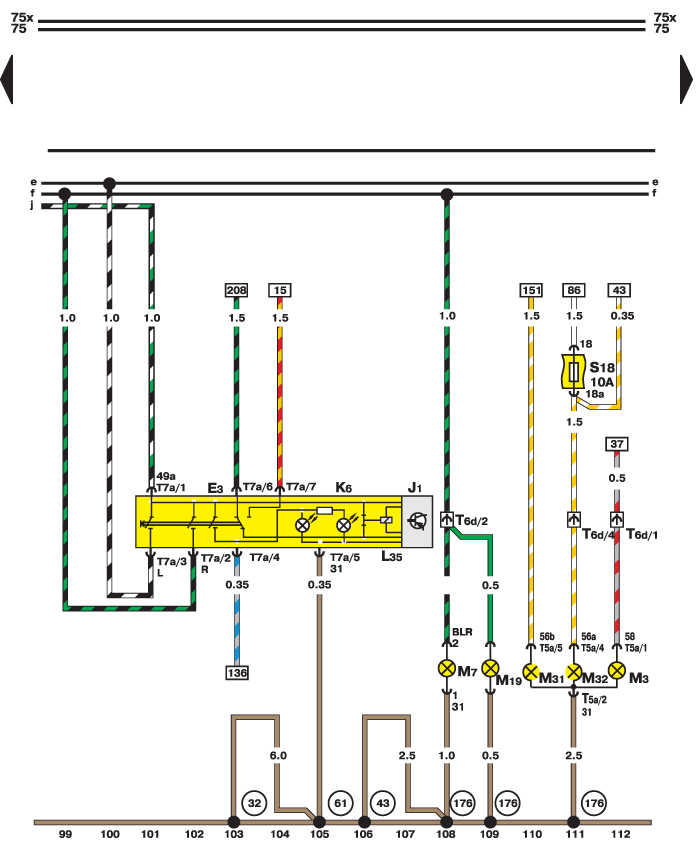

Комбінація приладів, індикатор, датчик температури повітря — ел.схема на Фольксваген Пассат

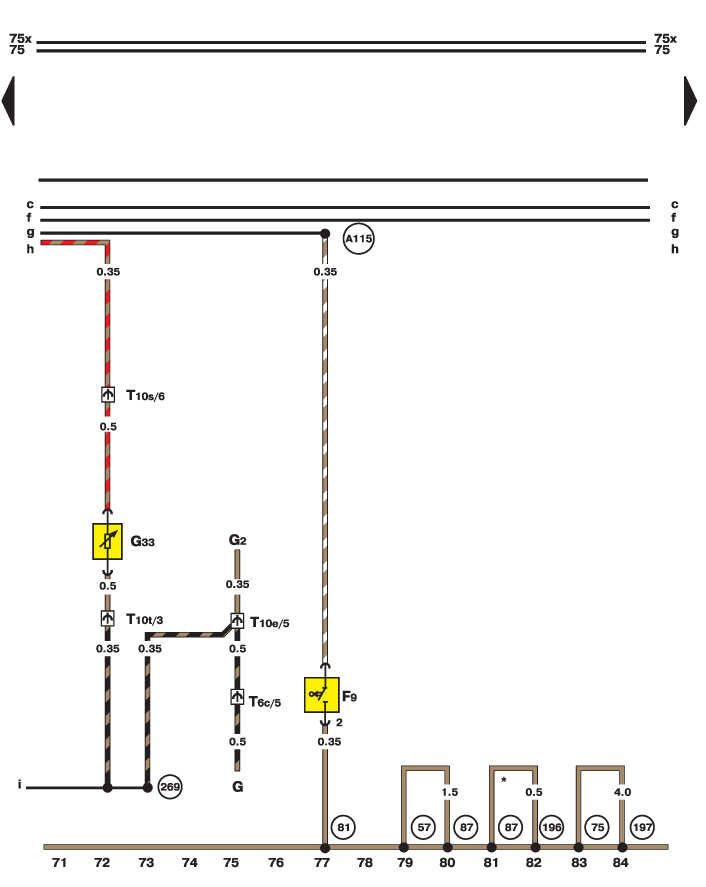

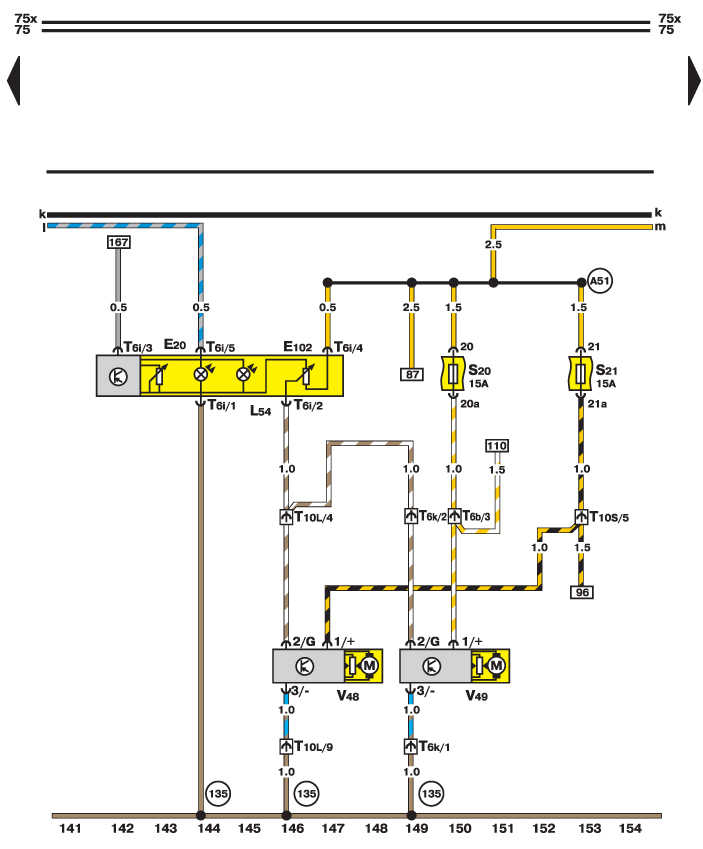

Лампа ручного гальма та датчик рівня рідини склоомивача - електросхема

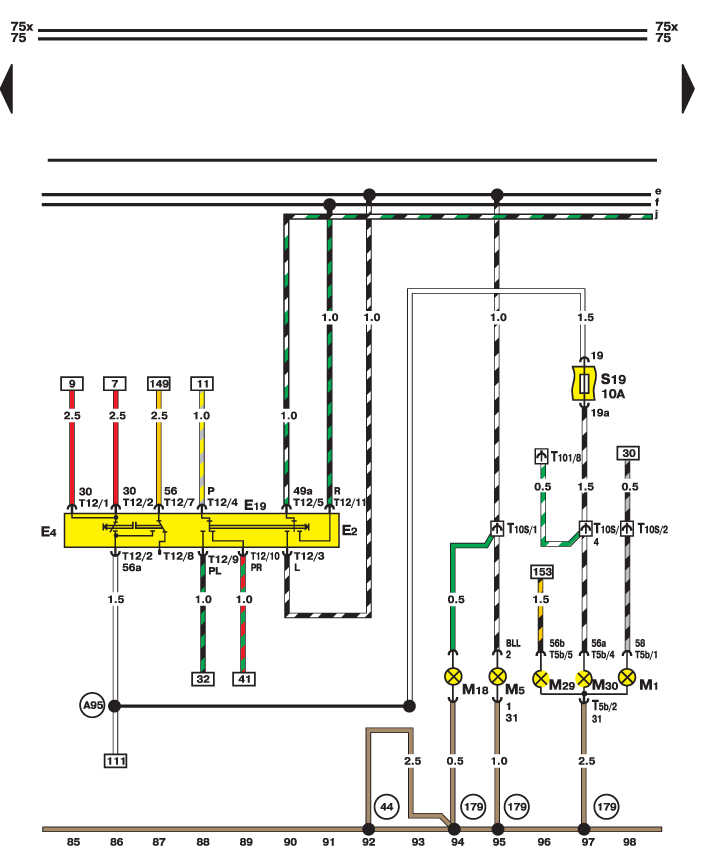

Перемикач поворотів, світлової сигналізації (ліва сторона)
Схема вимикача світлової сигналізації та лампи (права сторона)

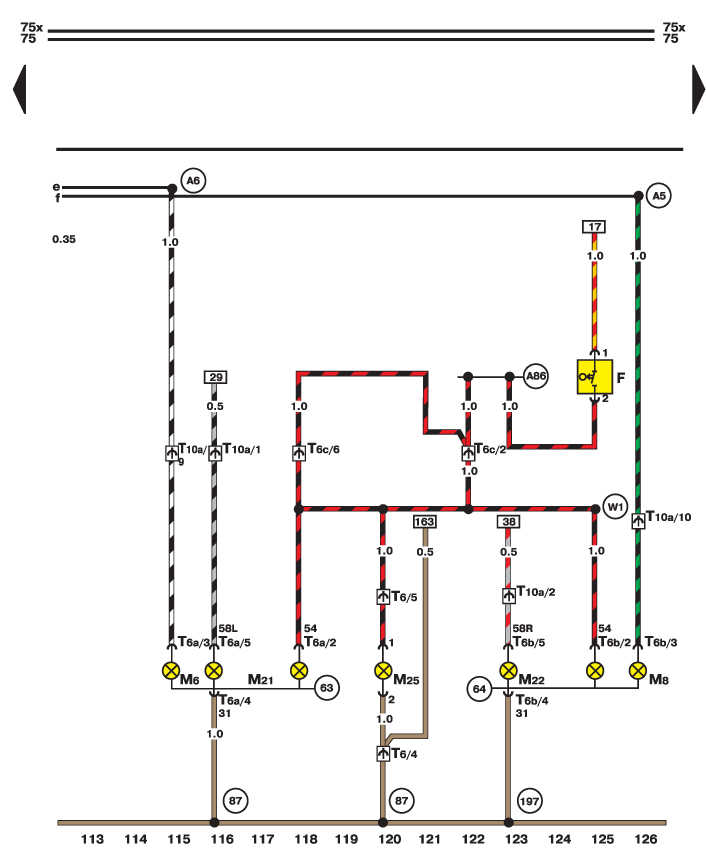

Електросхема вимикача стоп-сигналу та задніх поворотів
Ел.схема роз'єму радіоприймача, прикурювача та підсвічування приладів
Схема регулятора інтенсивності підсвічування приладів на Фольксваген Пасат

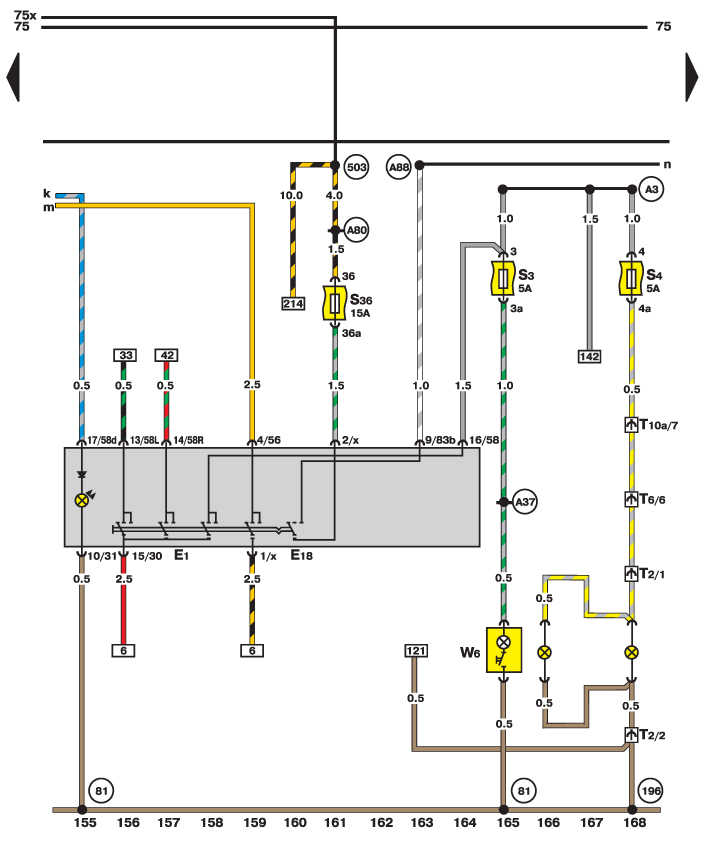

Електросхема вимикача та освітлення речової скриньки

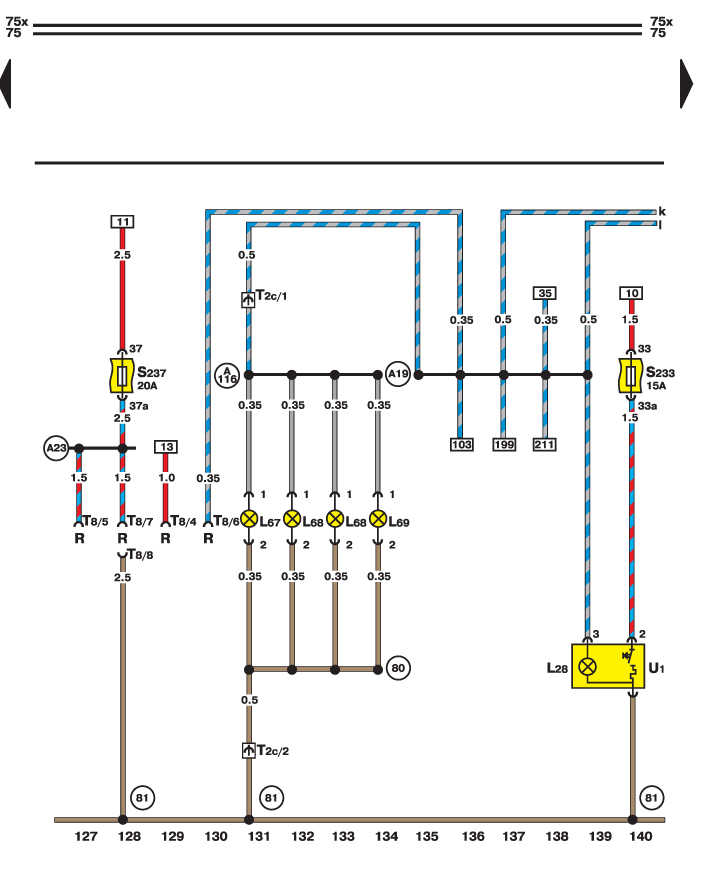

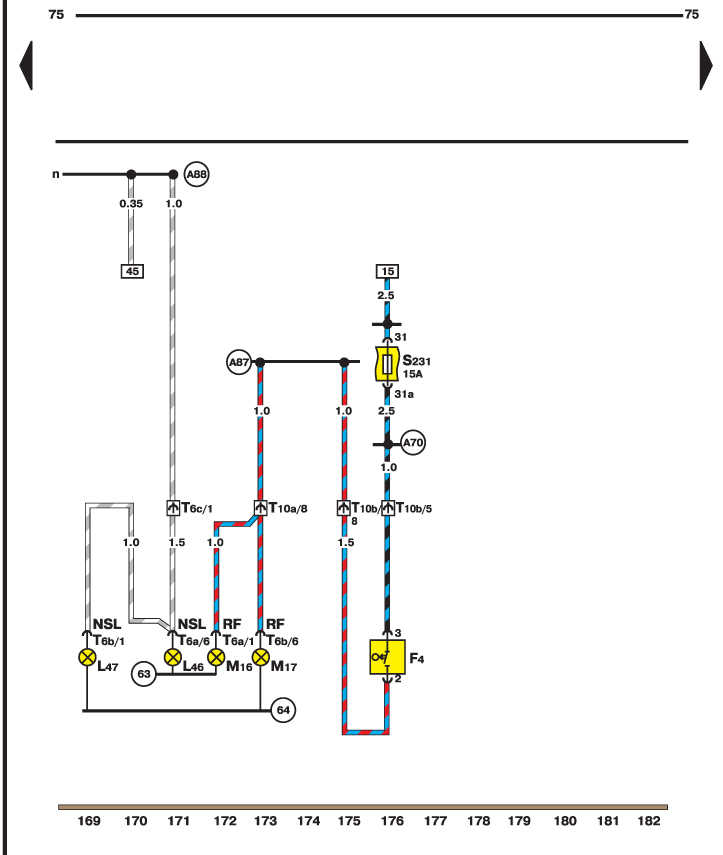

Ел.схема протитуманних фар, вимикача та заднього габаритного освітлення

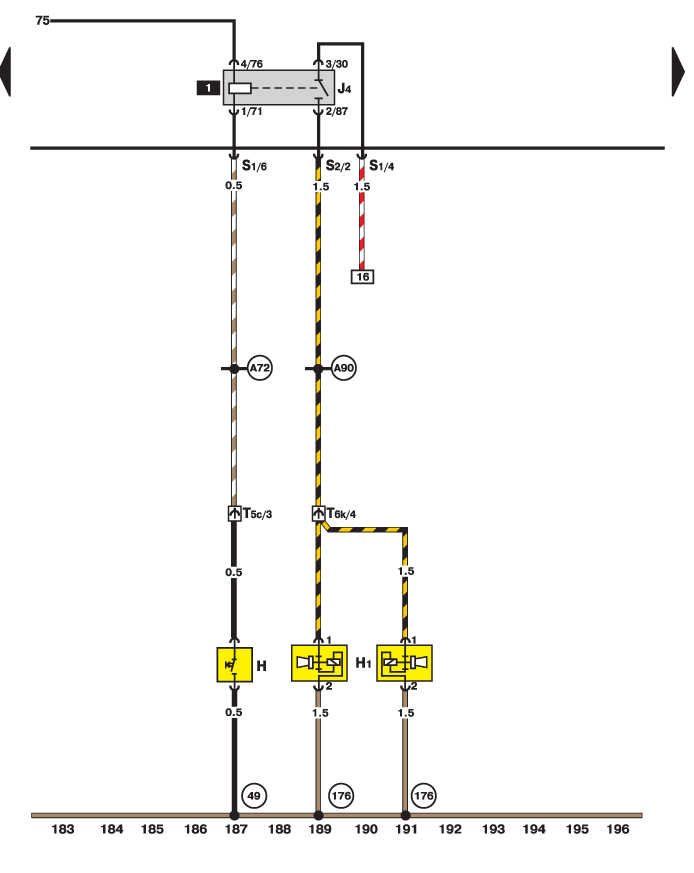

Схема двотонального звукового сигналу та реле сигналу

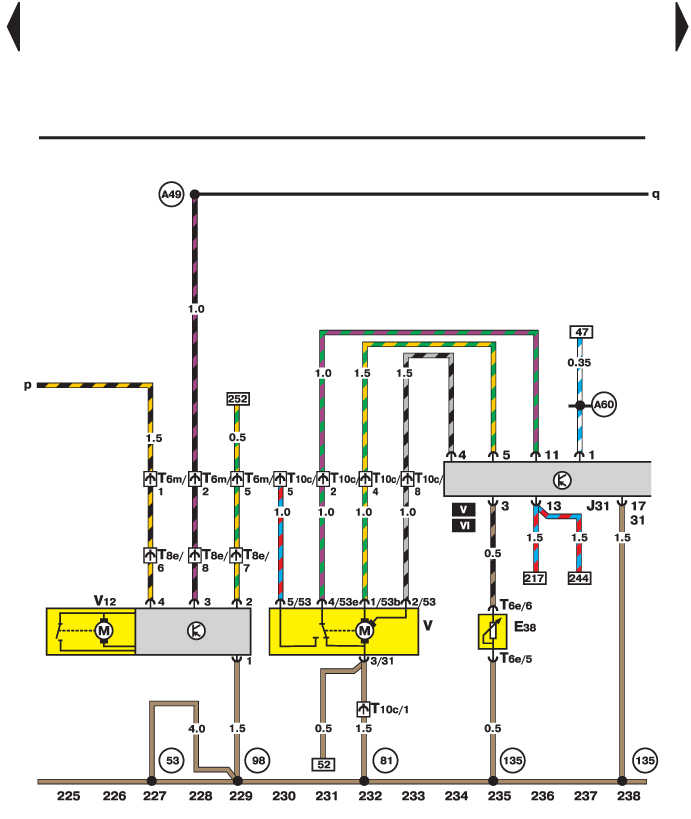

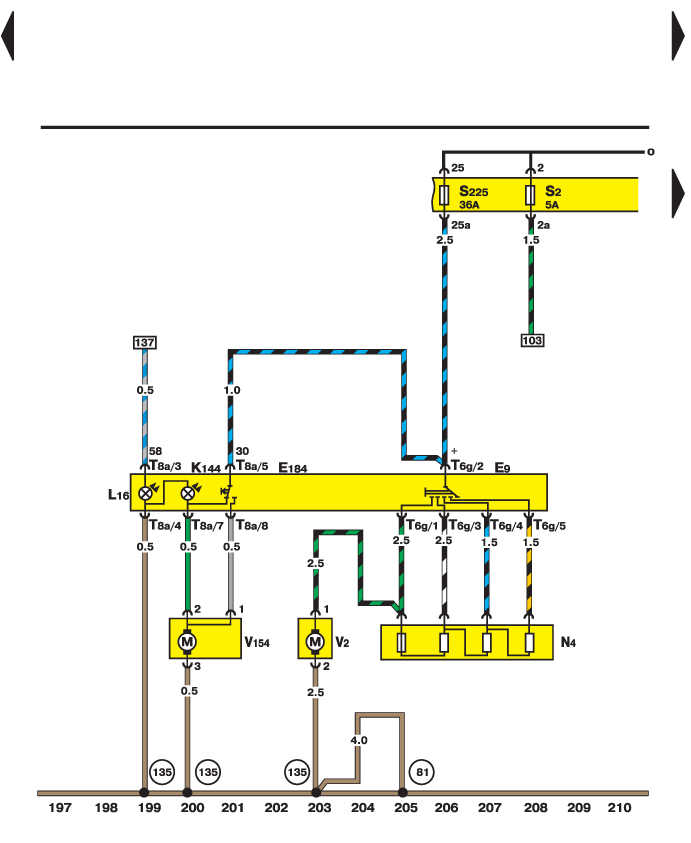

Електросхема перемикача та двигуна управління рециркуляцією повітря

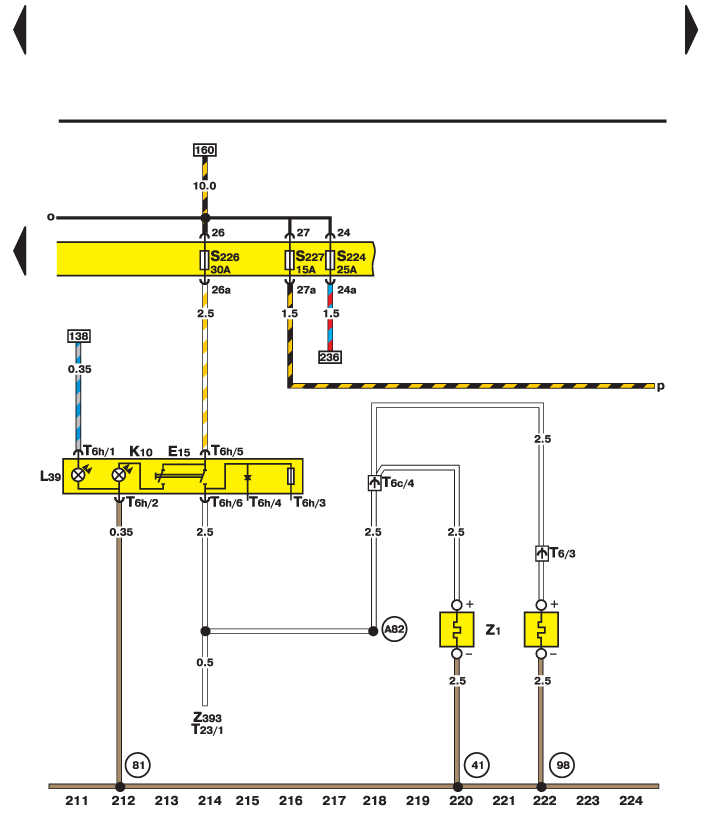

Ел.схема вимикача та обігрівача заднього скла на Volkswagen Passat B5
Схема склоочисника вітрового та заднього скла, реле склоочисників

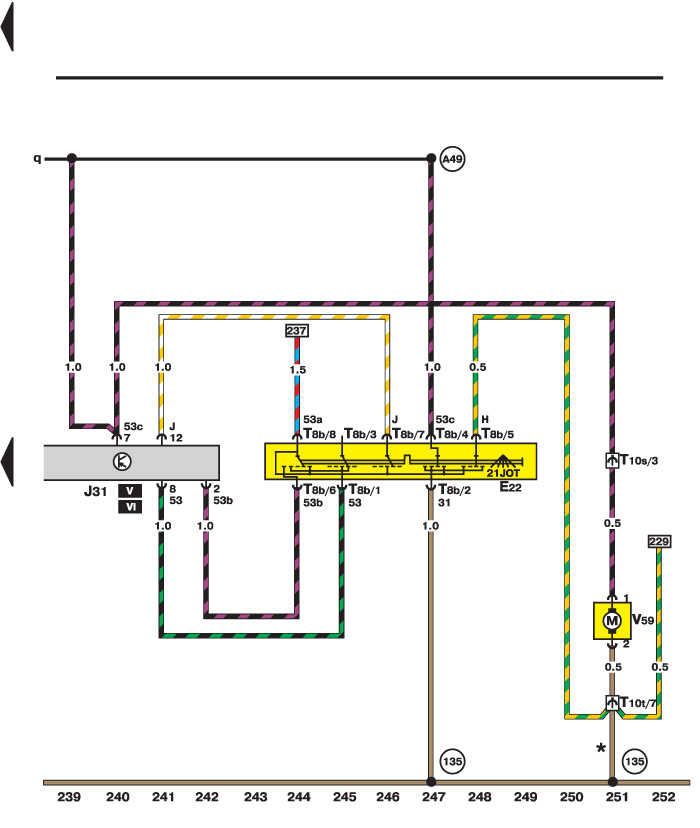

Електросхема перемикача склоочисників та насоса омивача скла

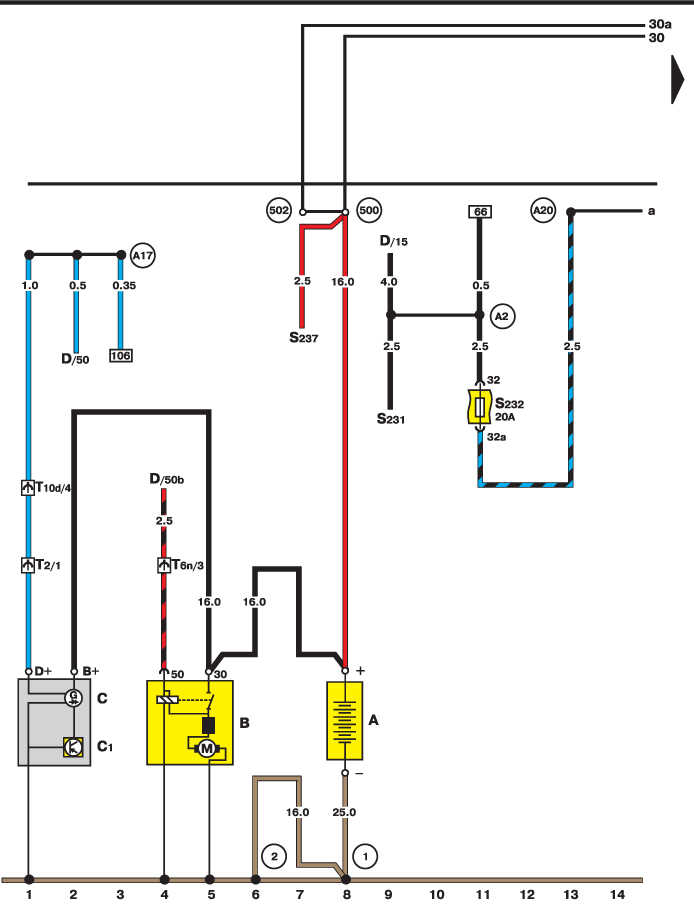

Схема акумулятора, стартера та генератора на Volkswagen Passat B5
