RU Принципиальные схемы электрооборудования автомобиля Volkswagen Passat B5 1996-2005 г.в. Кузов Passat не просто красив, но и достаточно прочен, о чем говорят очень маленькие и, что свидетельствует о хорошем качестве сборки, абсолютно одинаковые зазоры. Здоровенные и мощные бамперы — прямо-таки однородное тело с металлической частью. Кстати, коэффициент аэродинамического сопротивления Passat B5 является самым лучшим в своем классе — 0,27. Как фары, так и фонари автомобиля органично вписаны в общий стиль. Причем первые чистить можно не выходя из автомобиля. Омыватели выдвигаются из бампера, и поступающая из них под значительным напором вода выполняет свою функцию.
Условные обозначения элементов на электросхемах на Фольксваген Пассат

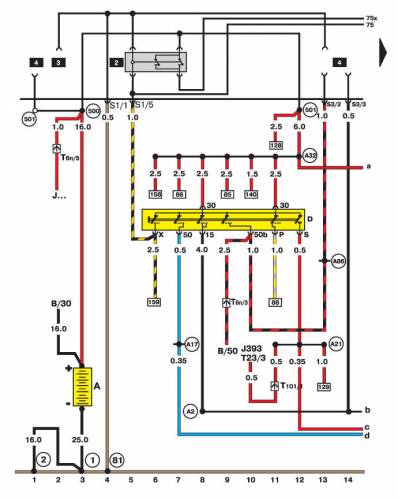

Аккумулятор, замок зажигания и реле перегрузки для Х-контакта — схема
Диагностический разъем, лампы генератора и комбинации приборов — электросхема

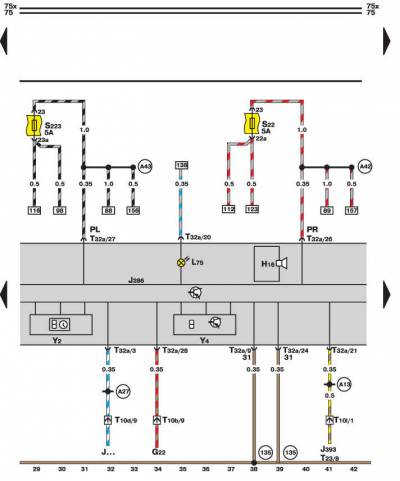

Комбинация приборов, часы, счетчик пробега и зуммер освещения — эл.схема

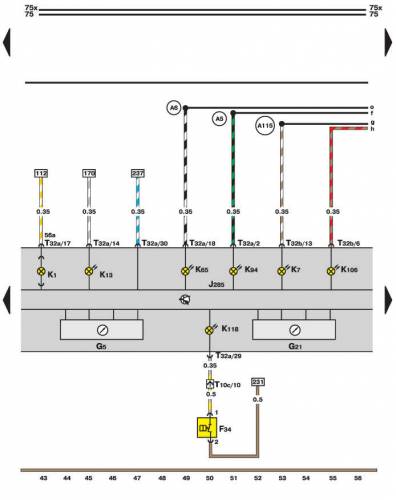

Контрольные лампы тормозной системы, наружного освещения — схема на Volkswagen Passat B5

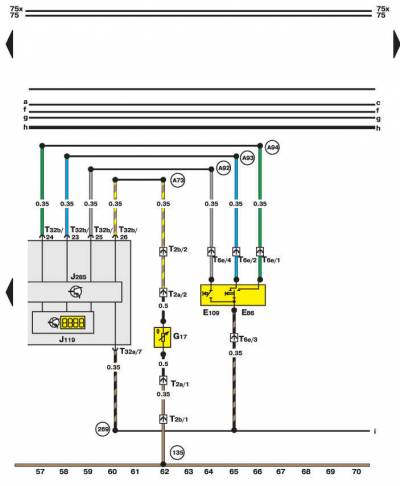

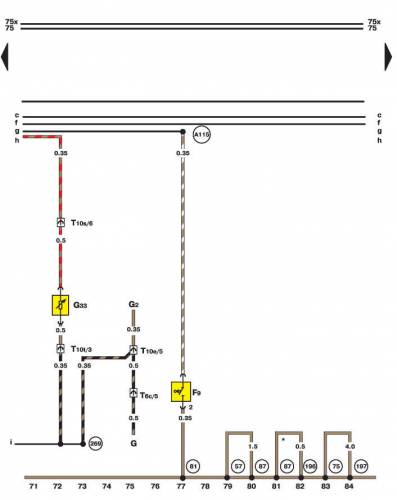

Комбинация приборов, индикатор, датчик температуры воздуха — эл.схема на Фольксваген Пассат
Лампа ручного тормоза и датчик уровня жидкости стеклоомывателя — электросхема

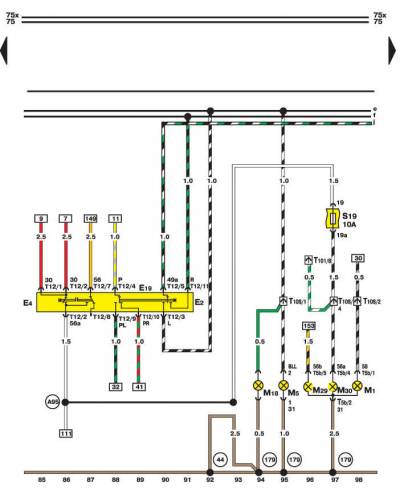

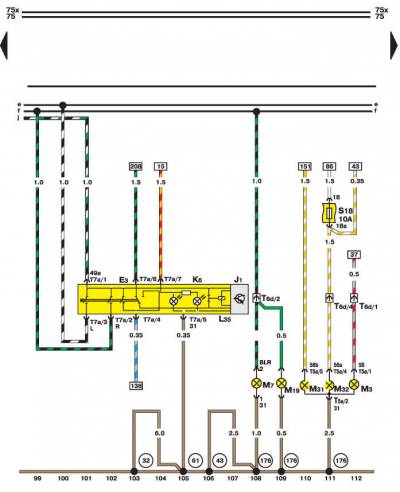

Переключатель поворотов, световой сигнализации (левая сторона)
Схема выключателя световой сигнализации и лампы (правая сторона)
Электросхема выключателя стоп-сигнала и задних поворотов

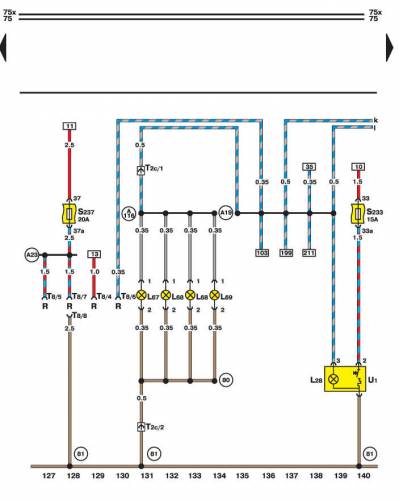

Эл.схема разъема радиоприемника, прикуривателя и подсветки приборов

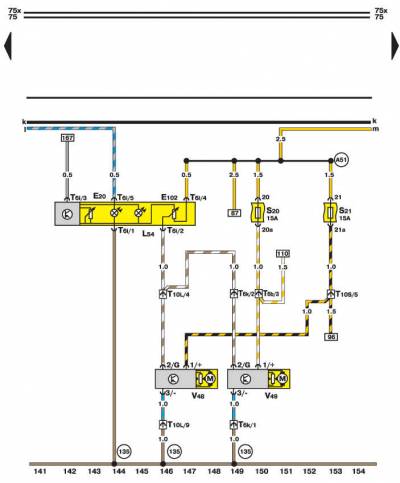

Схема регулятора интенсивности подсветки приборов на Фольксваген Пассат

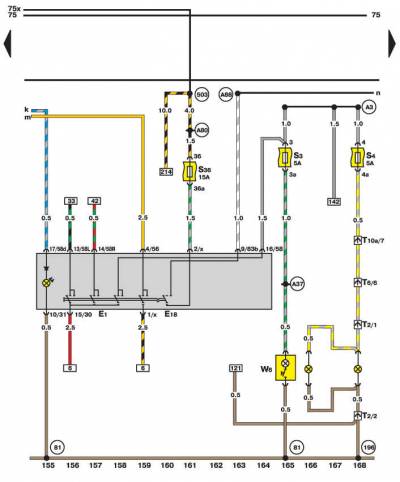

Электросхема выключателя и освещения вещевого ящика

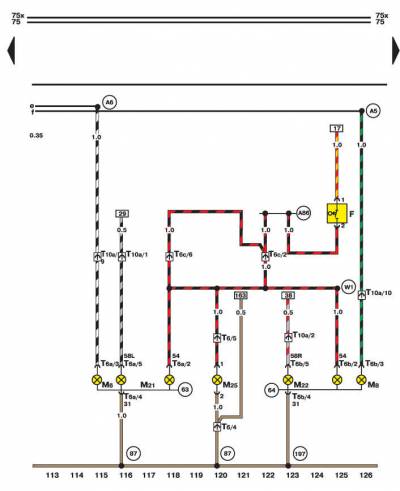

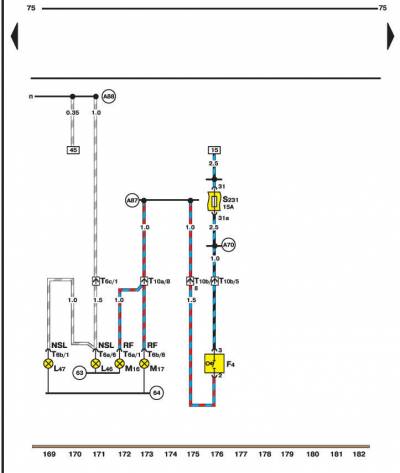

Эл.схема противотуманных фар, выключателя и заднего габаритного освещения

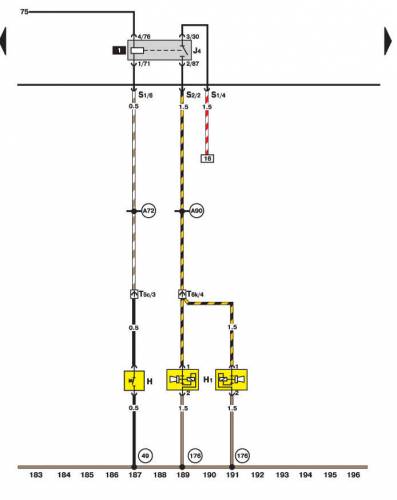

Схема двухтонального звукового сигнала и реле сигнала

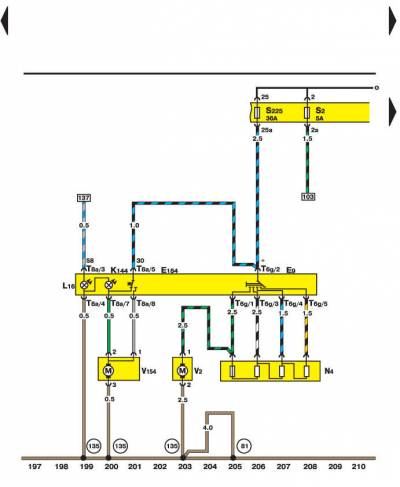

Электросхема переключателя и двигателя управления рециркуляцией воздуха

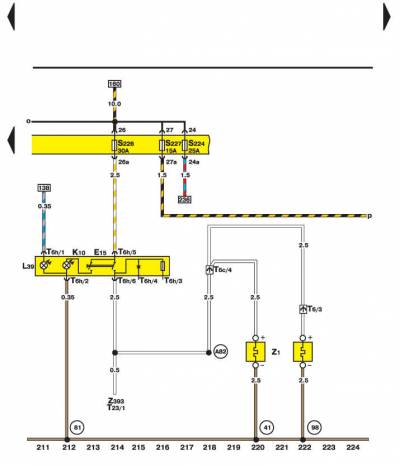

Эл.схема выключателя и обогревателя заднего стекла на Volkswagen Passat B5

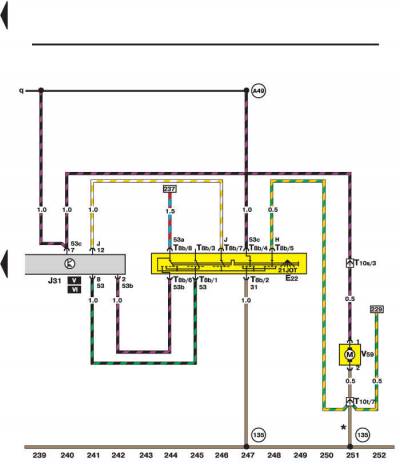

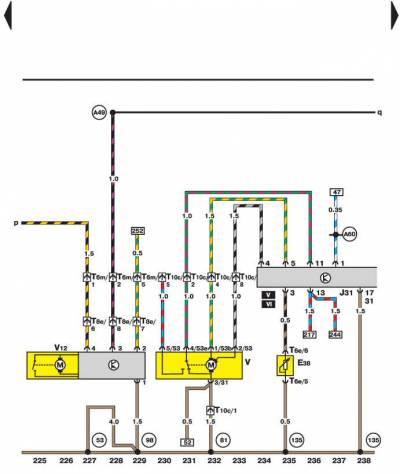

Схема стеклоочистителя ветрового и заднего стекла, реле стеклоочистителей
Электросхема переключателя стеклоочистителей и насоса омывателя стекол

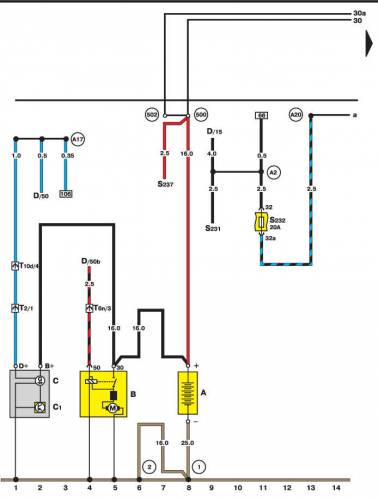

Схема аккумулятора, стартера и генератора на Volkswagen Passat B5
Частые вопросы: предохранители и реле Фольксваген Пассат В5
Где находится блок предохранителей на Фольксваген Пассат В5?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Фольксваген Пассат В5 — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Фольксваген Пассат В5?
Найдите позицию прикуривателя в таблице на странице Фольксваген Пассат В5 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Фольксваген Пассат В5?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Фольксваген Пассат В5?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Фольксваген Пассат В5?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Фольксваген Пассат В5?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Фольксваген Пассат В5?
Схема и таблица предохранителей Фольксваген Пассат В5 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Фольксваген Пассат В5?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Фольксваген Пассат В5 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
