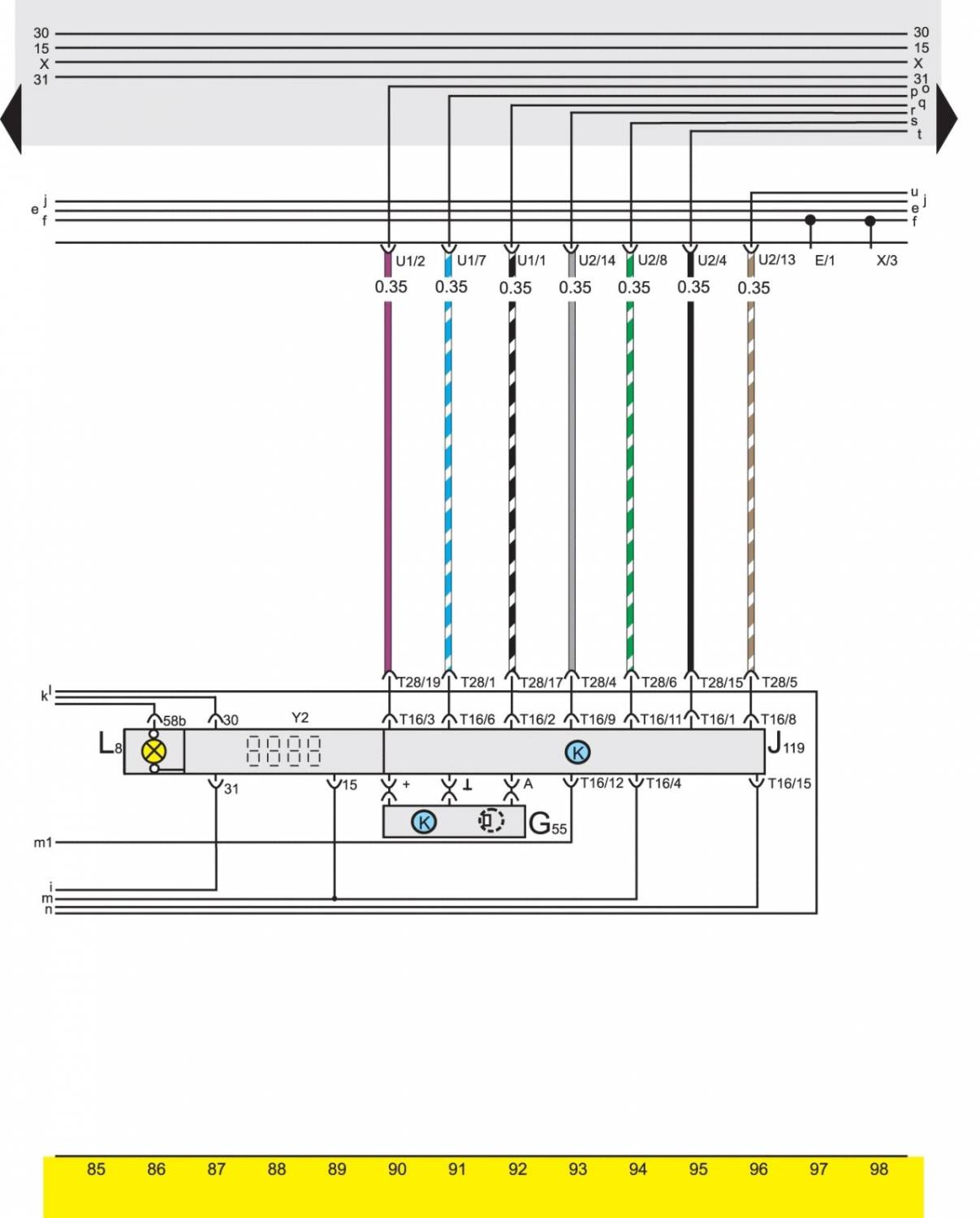

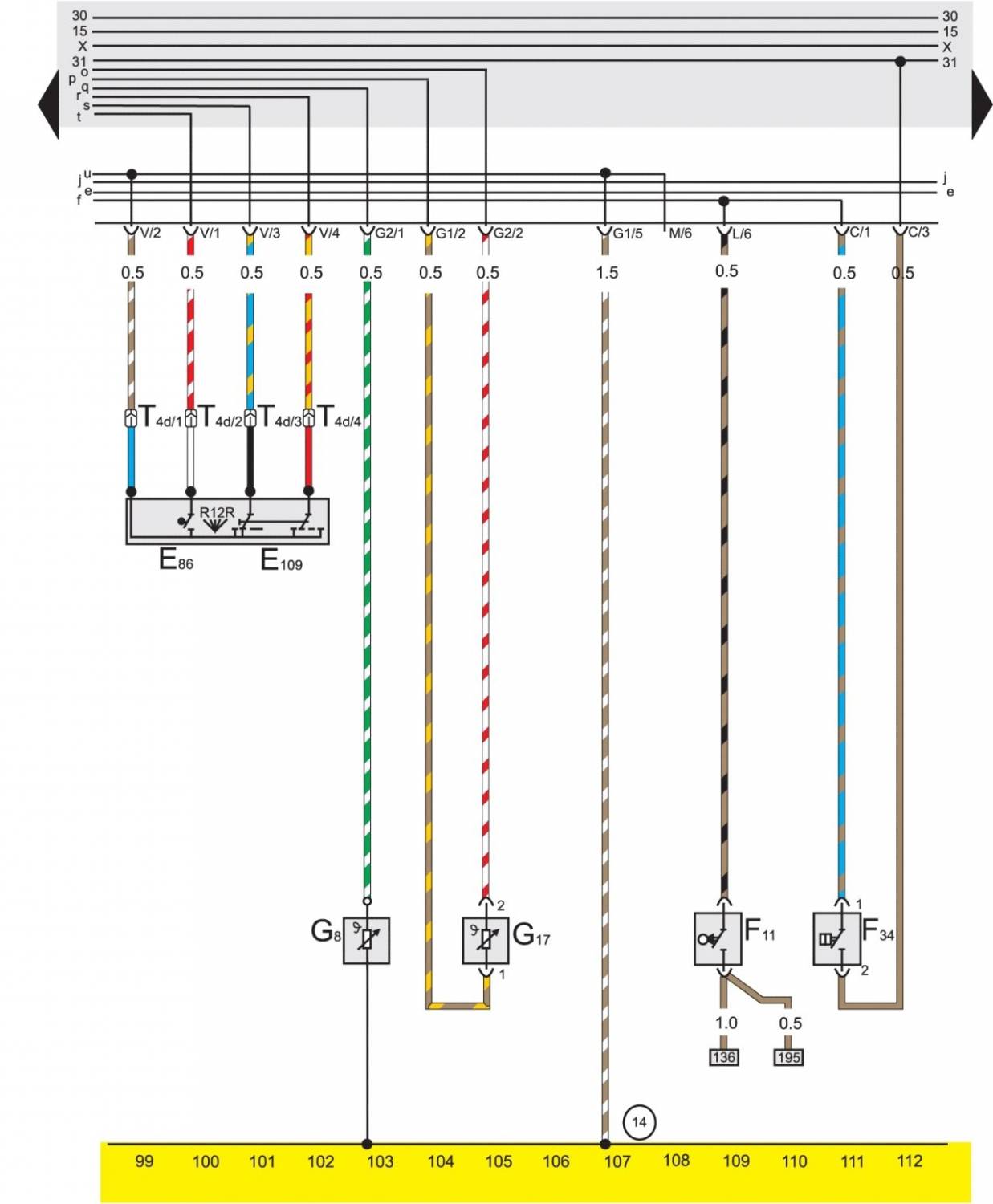

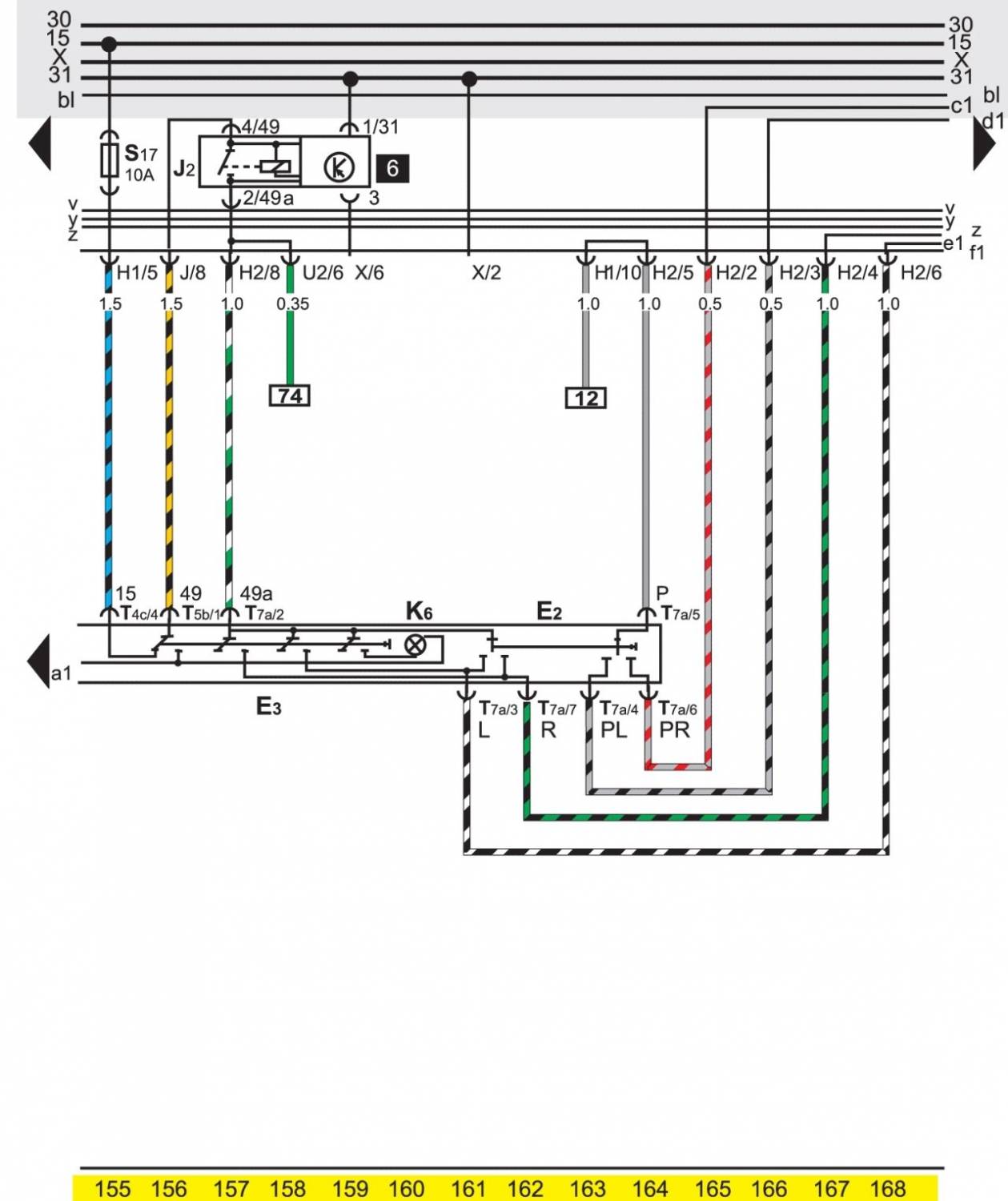

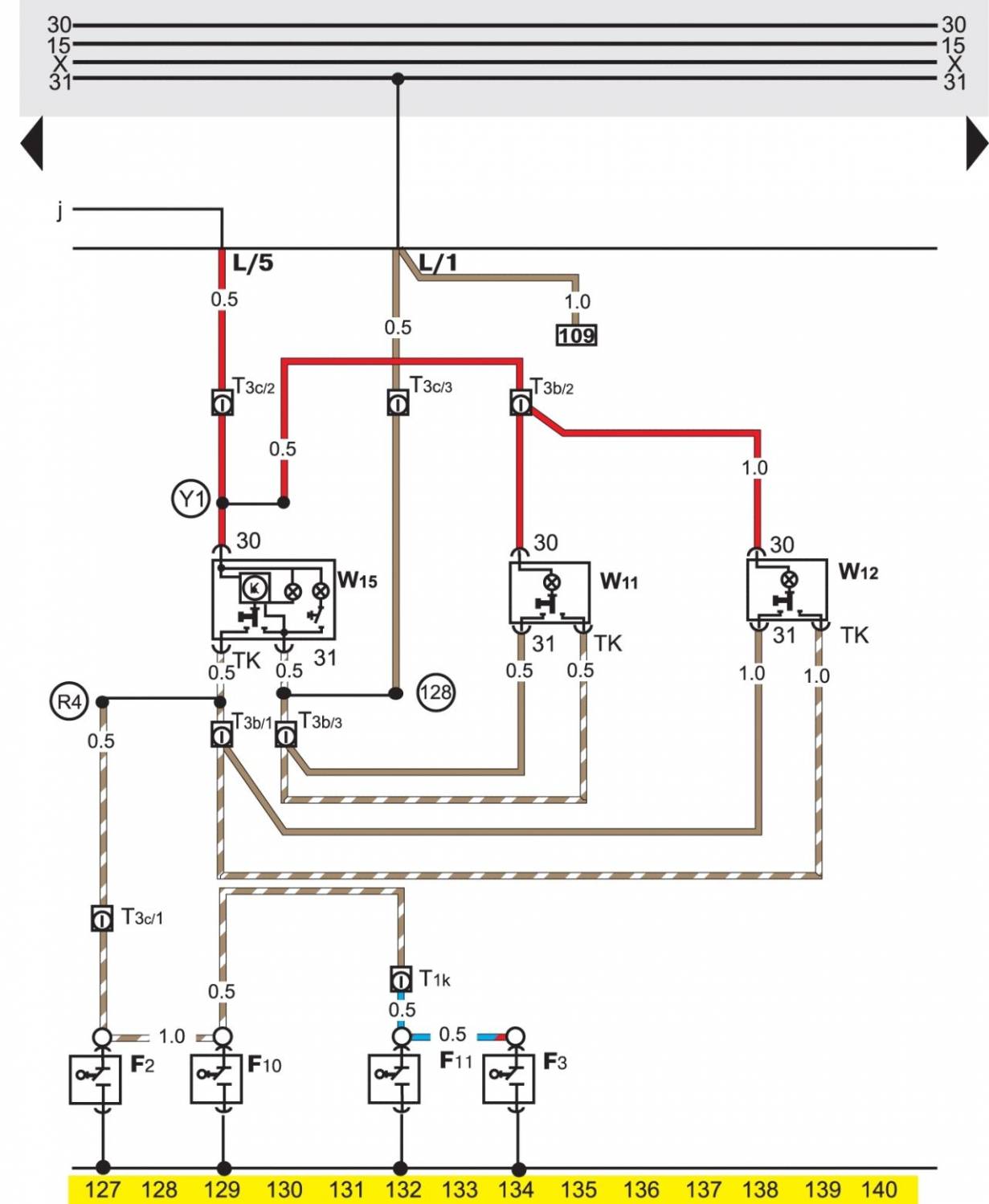

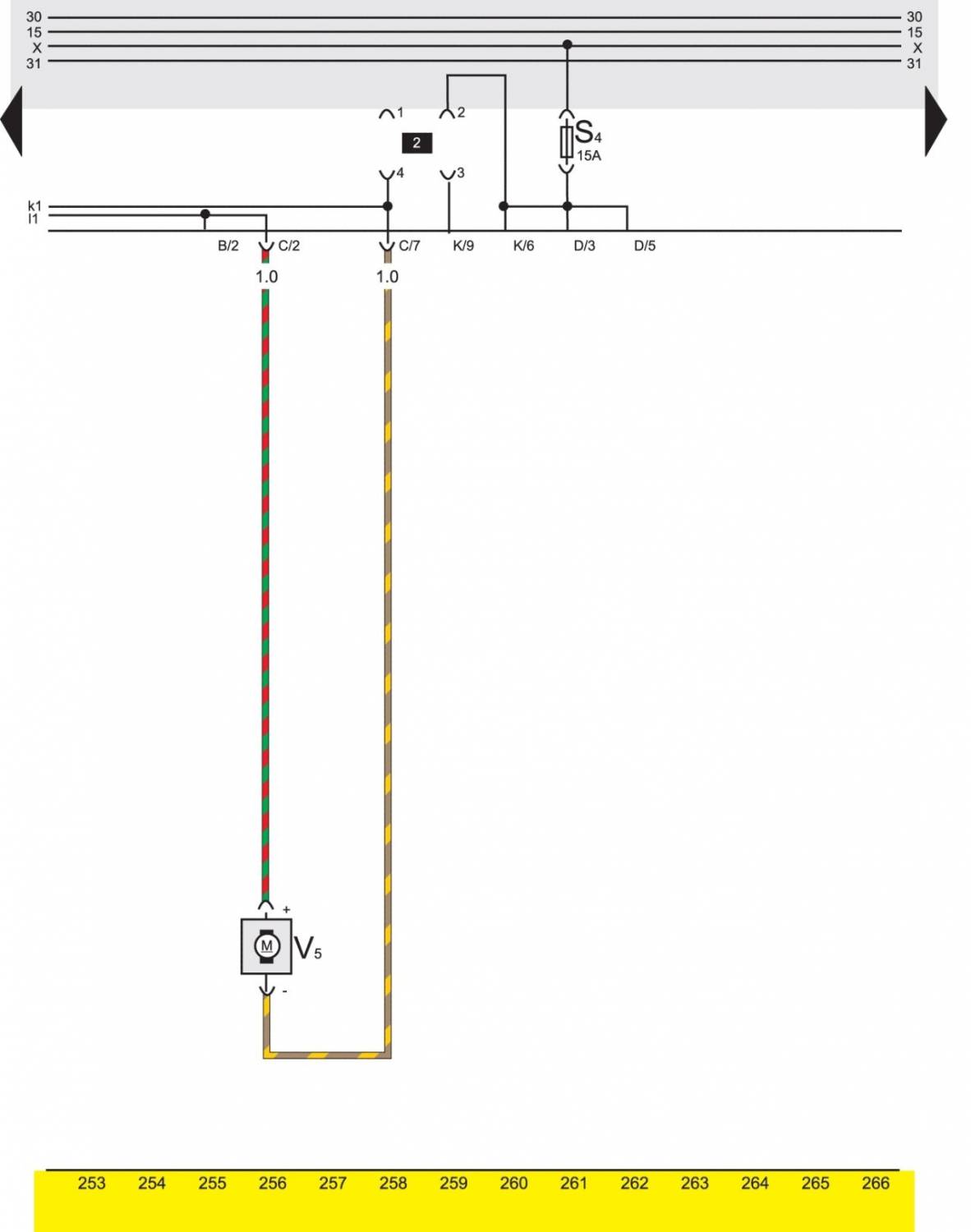

У статті представлені схеми електрообладнання на Volkswagen Passat B3 1988-1996 р.в. Третє покоління Volkswagen Passat B3, на відміну від попередника, що випускався в 4-х модифікаціях (3- і 5-дверний хетчбек, 4-дверний седан і 5-дверний універсал), було представлено лише седаном та універсалом Variant. Passat B2 з кузовом седан мав власне ім'я – Santana. У генерації B3 автори відмовилися від нього, а ось універсал зберіг назву Variant до сьогодення. Лінійка силових агрегатів Passat B3 включала 9 бензинових двигунів: вісім 4-циліндрових об'ємом 1,6 л (72 л.с.), 1,6 л (75 л.с.), 1,8 л (75 л.с.), 1,8 л (90 л.с.), 1,8 л. л (139 л.с.) 16V, 2,0 л (115 л.с.), 2,0 л (136 л.с.) 16V та один 6-циліндровий VR6 – 2,8 л (174 л.с.). Для прихильників спокійної їзди були призначені 3 дизельні 4-циліндрові мотори 1,6 л (70 л.с.) Turbo, 1,9 л (68 л.с.) і 1,9 л (75 л.с.). Автомобілі Volkswagen Passat агрегатувалися 5-ступінчастими механічними КПП та 4-ступінчастими автоматичними. Ці вузли дуже надійні і при нормальній експлуатації та своєчасній заміні олії (у всіх коробках через кожні 60 тис. км) здатні прослужити досить довго.

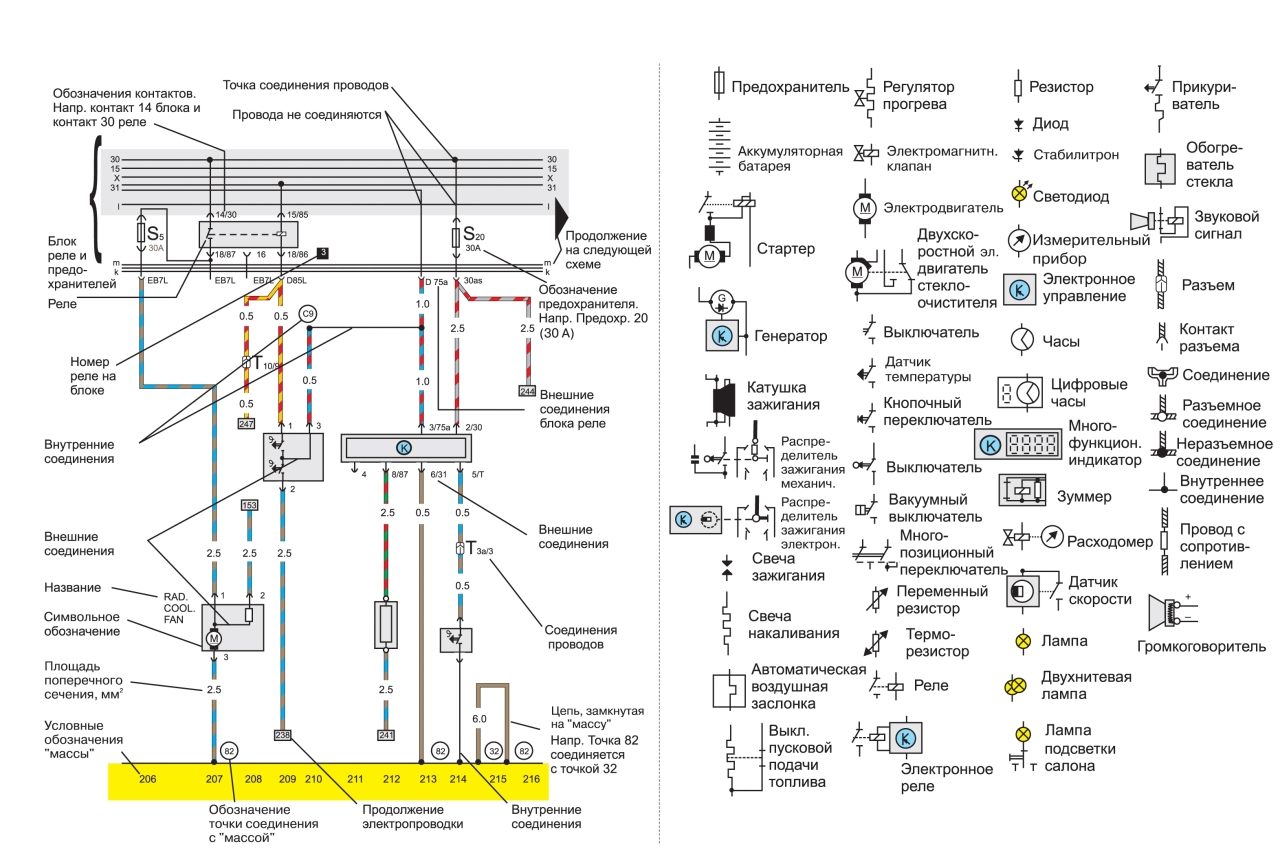

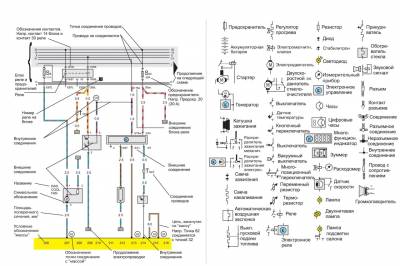

Позначення на електросхемах
А - акумуляторна батарея
В - стартер
С - генератор
С1 – регулятор напруги
D - замок запалювання
Е - перемикач освітлення
Е1 – перемикач освітлення
Е2 – перемикач покажчиків поворотів
ЕЗ - вимикач аварійної сигналізації
Е4 – вимикач фар та короткочасного включення далекого світла
Е9 – перемикач вентилятора обігрівача
Е15 – вимикач обігрівача заднього
скла
Е19 – вимикач габаритного освітлення
Е20 – освітлення панелі приладів
Е22 – перемикач склоочисника
Е23 – вимикач протитуманних фар
Е39 – вимикач блокування електричного склопідйомника
Е40 – перемикач переднього лівого склопідйомника
Е41 – перемикач правого склопідйомника
Е43 – вимикач регулювання дзеркала
Е48 – перемикач регулювання дзеркала
Е52 – перемикач заднього лівого скло підйомника
Е53 – перемикач заднього лівого скло підйомника
Е54 – перемикач заднього правого склопідйомника
Е55 – перемикач заднього правого склопідйомника
Е81 – перемикач переднього правого склопідйомника
Е86 – кнопка перемикання багатофункціонального індикатора
Е109 – вимикач пам'яті багатофункціонального індикатора
F – вимикач лампи стоп-сигналу
F1 – датчик тиску олії
F3 – вимикач освітлення салону у правих передніх дверях
F4 – вимикач лампи заднього ходу
F5 – вимикач освітлення багажника
F9 – вимикач контрольної лампи ручного гальма
F10 – вимикач освітлення салону у лівих задніх дверях
F11 – вимикач освітлення салону у правих задніх дверях
F18 – термодатчик увімкнення вентилятора радіатора
F22 – датчик тиску олії
F25 – вимикач дросельної заслінки
F26 – вимикач пускової подачі палива
F34 – датчик низького рівня гальмівної рідини
F35 – вимикач підігрівача впускного колектора
F59 – вимикач центрального блокування
F60 – вимикач режиму холостого ходу
F66 – датчик низького рівня охолоджувальної рідини
F81 – вимикач повністю відкритої дросельної заслінки
F87 – термодатчик включення вентилятора
F93 – датчик тиску олії
F114 – вимикач центрального блокування на дверях пасажира
F130 – датчик включення паливного насосу (тиску)
F131 – передній лівий виконавчий механізм центрального блокування
F132 – задній лівий виконавчий механізм центрального блокування
F133 – передній правий виконавчий механізм центрального блокування
F134 – задній правий виконавчий механізм центрального блокування
F166 – вимикач EGR
G - датчик рівня палива
G1 – покажчик рівня палива
G2 – датчик температури охолоджувальної
рідини
G3 – покажчик температури охолоджувальної рідини
G4 – датчик моменту запалювання
G5 – тахометр
G6 – паливний насос
G8 – датчик температури олії
G17 – датчик температури повітря, що надходить у двигун повітря
G19 – потенціометр вимірювача потоку повітря
G23 – паливний насос
G32 – датчик мінімального рівня охолоджувальної рідини
G39 – лямбда-зонд із обігрівачем
G40 – датчик Холла
G42 – датчик температури повітря
G54 – датчик швидкості багатофункціонального індикатора
G55 – датчик тиску багатофункціонального індикатора
G61 – датчик детонації 1
G62 – датчик температури охолоджувальної рідини
G66 – датчик детонації 2
G68 – датчик швидкості
G69 – потенціометр положення дросельної заслінки
G74 – потенціометр регулювання вмісту СО
G79 – датчик акселератора
G80 – датчик підйому голки
G81 – датчик температури палива
G127 – потенціометр положення дросельної заслінки
G149 – датчик модулятора
Н — кнопка увімкнення звукового сигналу
H1 – двотоновий звуковий сигнал
Н3 – зумер датчика тиску
Н11 – зумер датчика тиску
J2 – реле та індикатор сигналізації світлом
J4 – реле звукового сигналу
J5 – реле протитуманних фар
J6 – стабілізатор напруги
J17 – реле паливного насоса
J30 – реле заднього очищувача та омивача
J31 – реле очищувача та омивача вітро-
вого скла
J59 – додаткове реле
J81 – реле підігрівача впускного кол-
лектора
J88 – блок керування
J114 – блок сигналізації мінімального
тиску олії
J119 – багатофункціональний індикатор
J120 – блок сигналізації мінімального
рівня охолоджуючої рідини
J138 – реле увімкнення вентилятора радіатора
J139 – реле включення електричних склопідйомників
J159 – блок управління стабілізації оборотів холостого ходу
J169 - блок управління Digifant
J176 - живлення блоку управління Digifant
J202 - блок управління Mono-Jetronic
J206 – реле включення паливного насосу
J208 – реле включення обігрівача лямбда-зонда
J220 - блок управління Mono-Jetronic
J248 – блок управління системи прямого упорскування дизельного двигуна
J257 - блок управління Моно-Motronic
J285 – блок керування з дисплейним бло-ком у комбінації приладів
J317 – реле подачі напруги, контакт 30
J325 – реле обігрівача
4338 - управління дросельною заслінкою
J359 – реле обігрівача
J360 – реле обігрівача
J361 – блок керування Simos
J362 - іммобілайзер блоку управління
J363 – реле подачі напруги Simos
К1 - контрольна лампа включення дальнього світла
К2 – контрольна лампа заряджання акумулятора
КЗ - контрольна лампа тиску масла
К4 – контрольна лампа включення габаритного освітлення
К5 – контрольна лампа покажчиків поворотів
Кб - контрольна лампа аварійної світлової сигналізації
К7 – контрольна лампа включення гальма стоянки
К10 – контрольна лампа включення обігрівача заднього скла
К13 – контрольна лампа включення задніх протитуманних ліхтарів
К28 – контрольна лампа мінімального рівня та температури охолоджуючої рідини
К83 – контрольна лампа системи самодіагностики
К94 – контрольна лампа покажчиків поворотів
L1 – лампочка лівої фари
L2 – лампа правої фари
L8 – лампа освітлення годинника
L9 – лампа перемикача освітлення
LI 0 – лампи панелі приладів
L15 – лампа освітлення попільнички
L16 – контрольна лампа
L28 – лампа освітлення прикурювача
L39 – лампа підсвічування вимикача обігрівача заднього скла
L40 – лампа підсвічування вимикача протитуманних фар
L48 – лампа підсвічування заднього попільнички
L53 – лампа підсвічування перемикача електричних склопідйомників
L66 – лампа підсвічування блоку для касет
L75 – цифровий індикатор
М1 – ліві габаритні вогні
М2 – правий задній ліхтар
МОЗ - праві габаритні вогні
М4 – лівий задній ліхтар
М5 – передній лівий покажчик поворотів
М6 – задній лівий покажчик поворотів
М7 – передній правий покажчик поворотів
М8 – задній правий покажчик поворотів
М16 – ліва лампа заднього ходу
М17 – права лампа заднього ходу
М21 – ліва лампа стоп-сигналу
М22 – права лампа стоп-сигналу
N - котушка запалювання
N9 – нагрівач
N10 – датчик температури
N17 – клапан холодного запуску
N23 – резистори
N30 – паливна форсунка 1-го циліндра
N31 – паливна форсунка 2-го циліндра
N32 – паливна форсунка 3-го циліндра
N33 – паливна форсунка 4-го циліндра
N34 – резистори інжектора
N35 – тягове реле регулювання лівого дзеркала
N41 – блок керування TCI-H
N42 – тягове реле регулювання правого
дзеркала
N51 – підігрівач впускного колектора
N65 – клапан відсічення
N70 – силовий блок системи запалення
N71 – клапан стабілізації оборотів холостого ходу
N73 – регулятор тиску
N80 – електромагнітний клапан вугільного фільтра
N113 – обігрівач сопел омивача вітрового скла
N 114 – клапан регулювання моменту запалювання
N115 – електромагнітний відсічний клапан вугільного фільтра
N123 – позиціонер для підвищення частоти обертання холостого ходу
N146 – регулятор кількості
N152 – котушка запалювання
N156 – клапан впускного колектора
N157 – котушка запалювання
N161 – двоходовий клапан системи повторного спалювання відпрацьованих газів
N165 – позиціонер початку упорскування
О - розподільник запалювання
Р - наконечник свічки запалювання
Q - свічка запалювання
Q6 – свічка запалювання
Q7 – обігрівач
S24 – запобіжник перегріву
S39 – плавкий запобіжник свічки розжарювання
S43 – плавкий запобіжник електричних склопідйомників
S78 – плавкий запобіжник насоса системи охолодження
5104 – плавкий запобіжник вентилятора радіатора
5105 – плавкий запобіжник вентилятора радіатора
S109 – плавкий запобіжник обігрівача
Т1 – одноконтактний електричний роз'єм
Т1а - одноконтактний електричний роз'єм
Т1b - одноконтактний електричний роз'єм за блоком реле
Т1с - одноконтактний електричний роз'єм за блоком реле
T1d - одноконтактний електричний роз'єм за блоком реле
Т1е - одноконтактний електричний роз'єм за блоком реле
T1f - одноконтактний електричний роз'єм
Т1g - одноконтактний електричний роз'єм
T1h - одноконтактний електричний роз'єм
T1i - одноконтактний електричний роз'єм за блоком реле
T1k - одноконтактний електричний роз'єм
T1I - одноконтактний електричний роз'єм у правому блоці
T1n - одноконтактний електричний роз'єм біля лівої фари
Т1о - одноконтактний електричний роз'єм по центру, за панеллю приладів
T1r - одноконтактний електричний роз'єм за блоком реле
T1s - одноконтактний електричний роз'єм за блоком реле
T1t - одноконтактний електричний роз'єм по центру, під заднім сидінням
T1u - одноконтактний електричний роз'єм біля котушки запалювання
T1v - одноконтактний електричний роз'єм за блоком реле
T1w - одноконтактний електричний роз'єм
Т1х - одноконтактний електричний роз'єм біля котушки запалювання
Т2 - електричний роз'єм з 2 контактами
Т2а - електричний роз'єм з 2 контактами
Т2Ь - електричний роз'єм з 2 контактами
Т2с - електричний роз'єм з 2 контактами
T2d - електричний роз'єм з 2 контактами
Т2е - електричний роз'єм з 2 контактами по центру, під панеллю приладів
T2f - електричний роз'єм з 2 контактами біля лівої фари
Т2g - електричний роз'єм з 2 контактами
Т2h - електричний роз'єм з 2 контактами
T2i - електричний роз'єм з 2 контактами зліва за перегородкою моторного відсіку,
T2m - електричний роз'єм з 2 контактами праворуч у багажнику
Т2х - електричний роз'єм з 2 контактами
Т2у - електричний роз'єм з 2 контактами
T2z - електричний роз'єм з 2 контактами
ТЗ - електричний роз'єм з 3 контактами
ТЗа - електричний роз'єм з 3 контактами
ТЗb - електричний роз'єм з 3 контактами біля передньої лампи освітлення салону
ТЗС - електричний роз'єм з 3 контактами на лівій передній стійці
T3d - електричний роз'єм з 3 контактами праворуч у моторному відсіку
ТЗе - електричний роз'єм з 3 контактами
T3f - електричний роз'єм з 3 контактами
ТЗg - електричний роз'єм з 3 контактами
ТЗh - електричний роз'єм з 3 контактами
T3i - електричний роз'єм з 3 контактами зліва в моторному відсіку
T3m - електричний роз'єм з 3 контактами на дверях водія
ТЗn - електричний роз'єм з 3 контактами
ТЗр - електричний роз'єм з 3 контактами на двері переднього пасажира
T3q - електричний роз'єм з 3 контактами на двері переднього пасажира
Т4 – електричний роз'єм із 4 контактами біля випускного колектора
Т4а - електричний роз'єм з 4 контактами зліва в багажнику
Т4с - електричний роз'єм з 4 контактами за кожухом кермової колонки
T4d - електричний роз'єм з 4 контактами під кожухом кермової колонки
Т4е - електричний роз'єм з 4 контактами біля лівої фари
T4f - електричний роз'єм з 4 контактами
Т5 - електричний роз'єм з 5 контактами зліва за перегородкою моторного відсіку
Т5а - електричний роз'єм з 5 контактами зліва за перегородкою моторного відсіку
Т5b - електричний роз'єм з 5 контактами за кожухом кермової колонки
Т5с - електричний роз'єм з 5 контактами за кожухом кермової колонки
Т5е - електричний роз'єм з 5 контактами
Т6а - електричний роз'єм з 6 контактами
Т6b - електричний роз'єм з 6 контактами
Т6е - електричний роз'єм з 6 контактами зліва від перегородки
Т6m - електричний роз'єм з 6 контактами в центральній стійці
Т6n - електричний роз'єм з 6 контактами в центральній стійці
Т7а - електричний роз'єм з 7 контактами за кожухом кермової колонки
Т8 – електричний роз'єм із 8 контактами для радіоприймача
Т8а - електричний роз'єм з 8 контактами
T8b - електричний роз'єм з 8 контактами
Т8с - електричний роз'єм з 8 контактами
Т12 - електричний роз'єм з 12 контактами
Т16 – електричний роз'єм із 16 контактами
Т28 – електричний роз'єм із 28 контактами на комбінації приладів
Т38 - електричний роз'єм з 38 контактами
Т68 – електричний роз'єм із 68 контактами
TV2 – контакт 30
TVS — контакт 15а
TV13 – роз'єм сигналу швидкості
U1 – підсвічування прикурювача
V - двигун склоочисника
V2 – вентилятор обігрівача
V5 – насос омивача вітрового скла
V7 – вентилятор радіатора
V12 – двигун склоочисника
V14 – двигун лівого склопідйомника
V15 – двигун правого склопідйомника
V17 – двигун регулювання лівого дзеркала
V25 – двигун регулювання правого дзеркала
V26 – двигун заднього лівого склопідйомника
V27 – двигун заднього правого склопідйомника
V59 – насос омивача
V60 – механізм положення дросельної заслінки
V69 – насос центрального блокування
W3 – лампа освітлення багажника
W6 – лампа освітлення ящика рукавички
W11 – ліва задня лампа освітлення салону
W12 – права задня лампа освітлення салону
W15 – лампа освітлення салону
Х - лампа освітлення номерного знака
Y2 – цифровий годинник
Y4 – реєстратор поїздки
Z1 – обігрівач заднього скла
Z4 – підігрівач лівого дзеркала
Z5 – підігрівач правого дзеркала
Z20 – обігрівач сопел омивача вітрового скла
Z21 – правий обігрівач сопел омивача вітрового скла

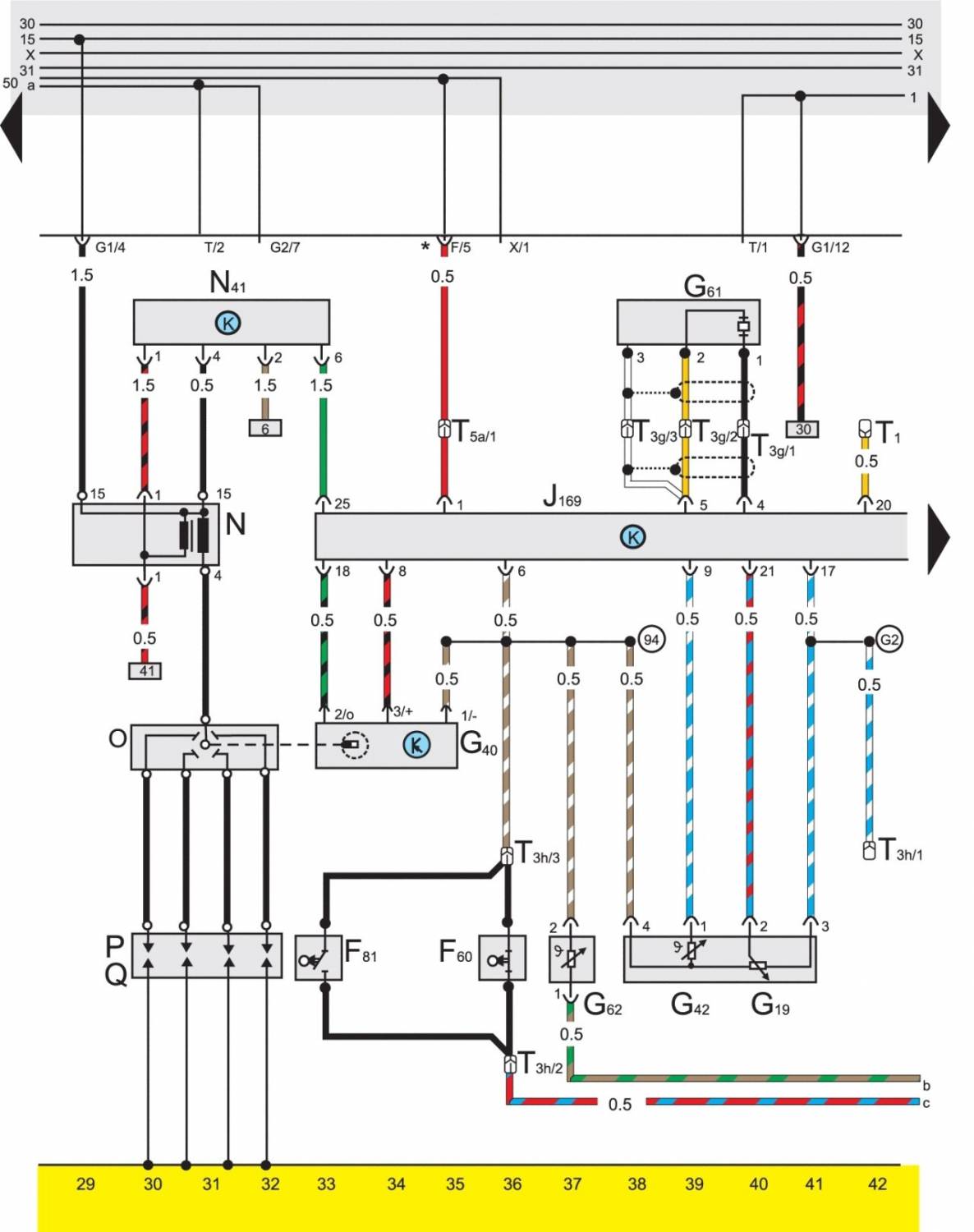

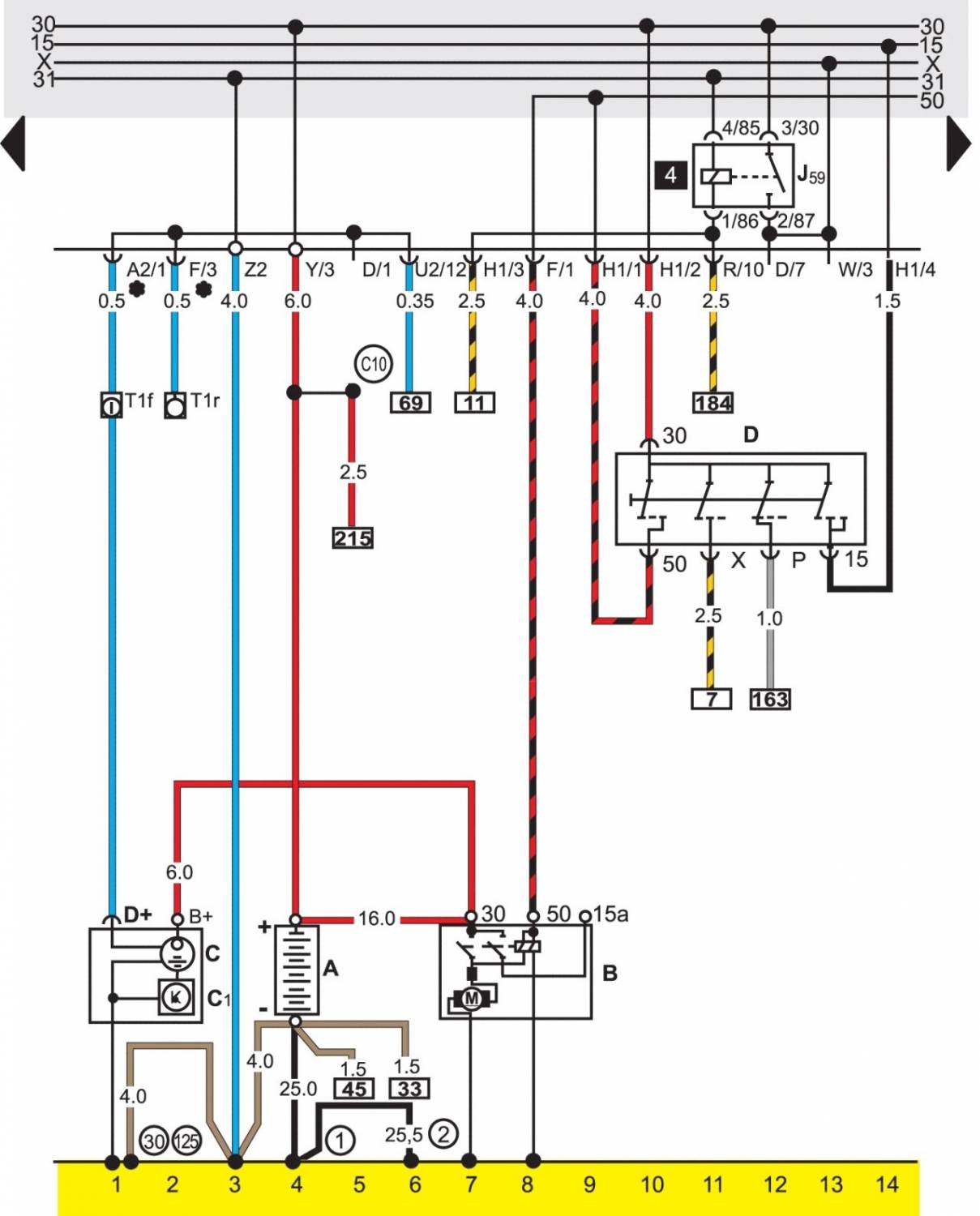

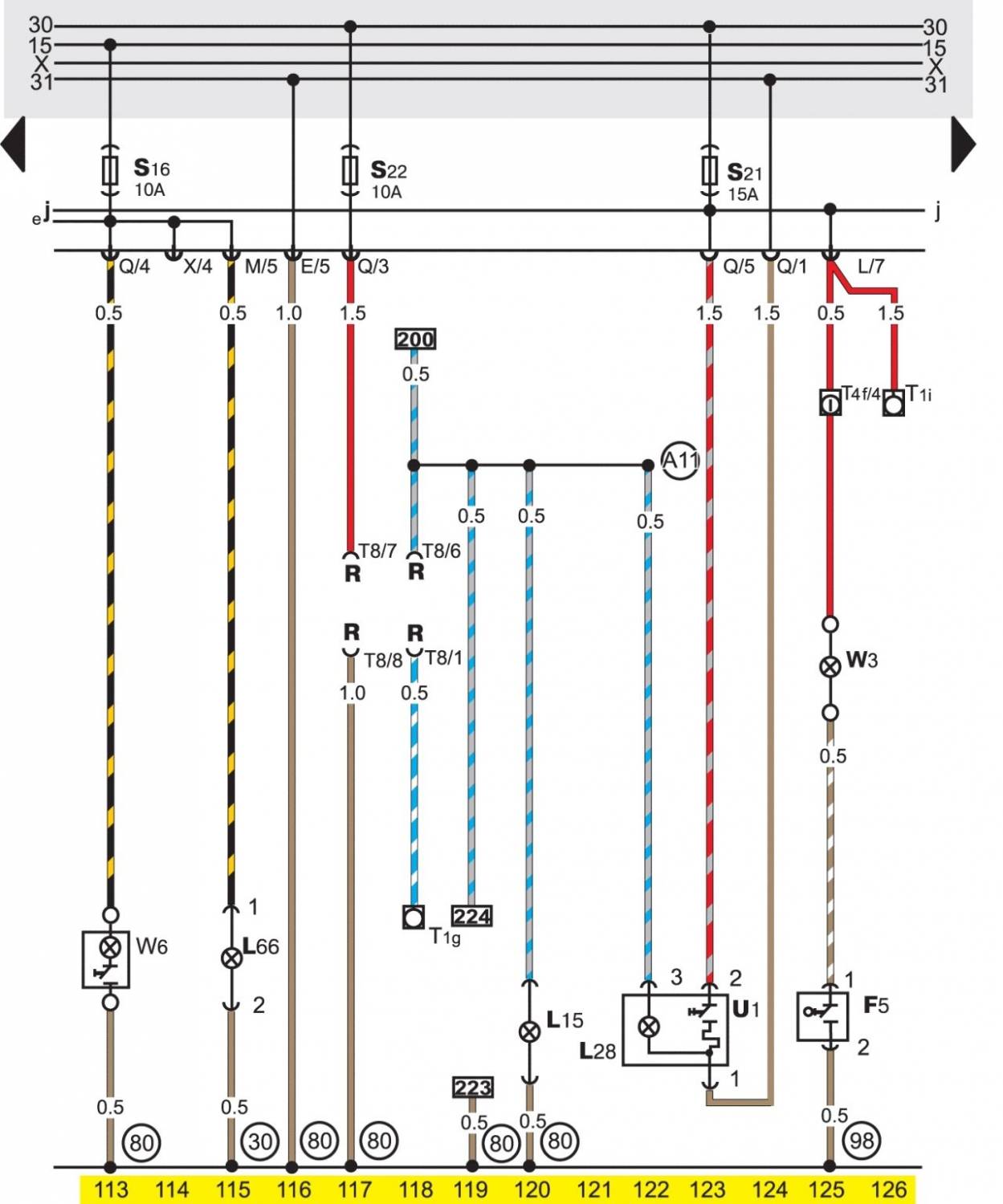

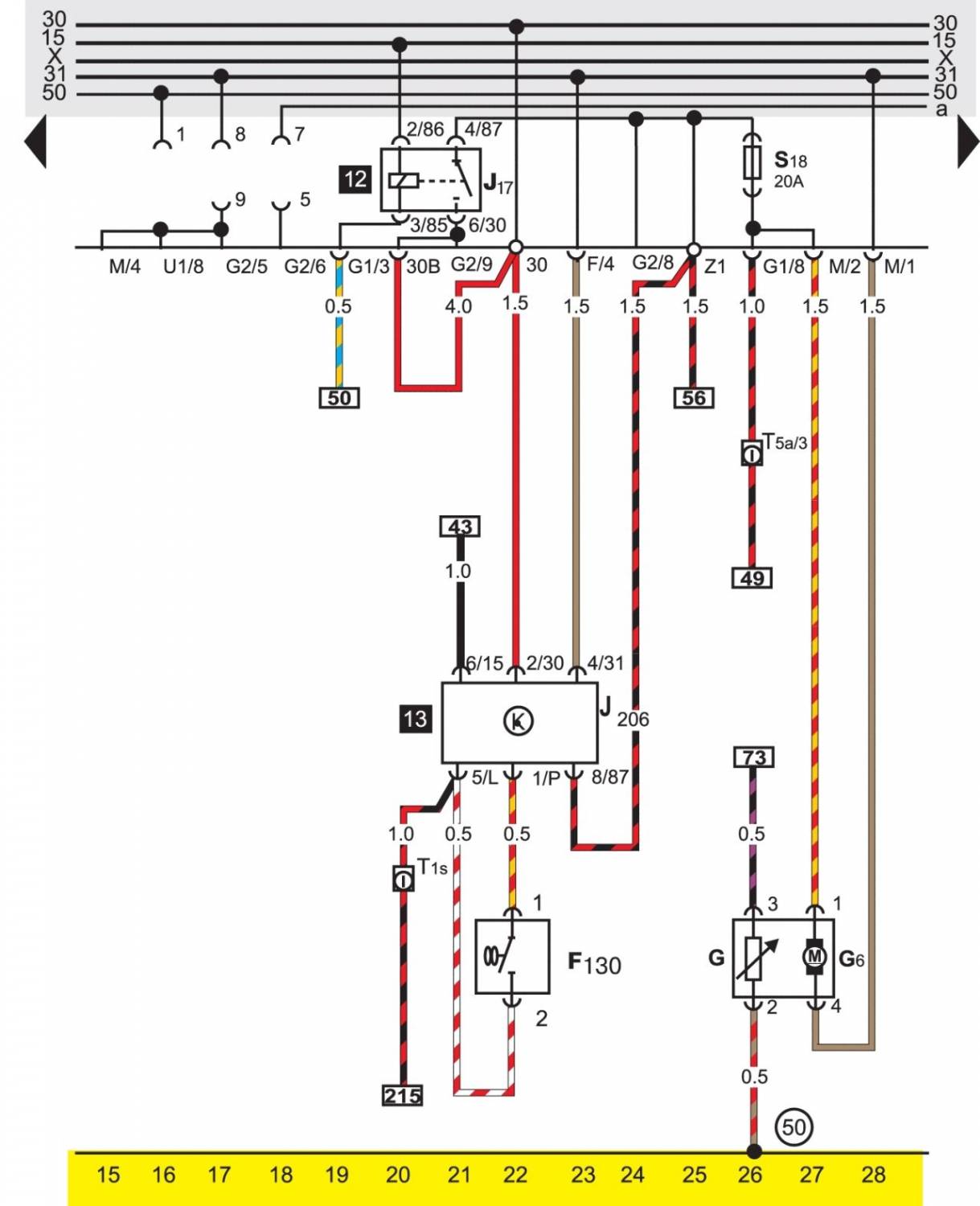

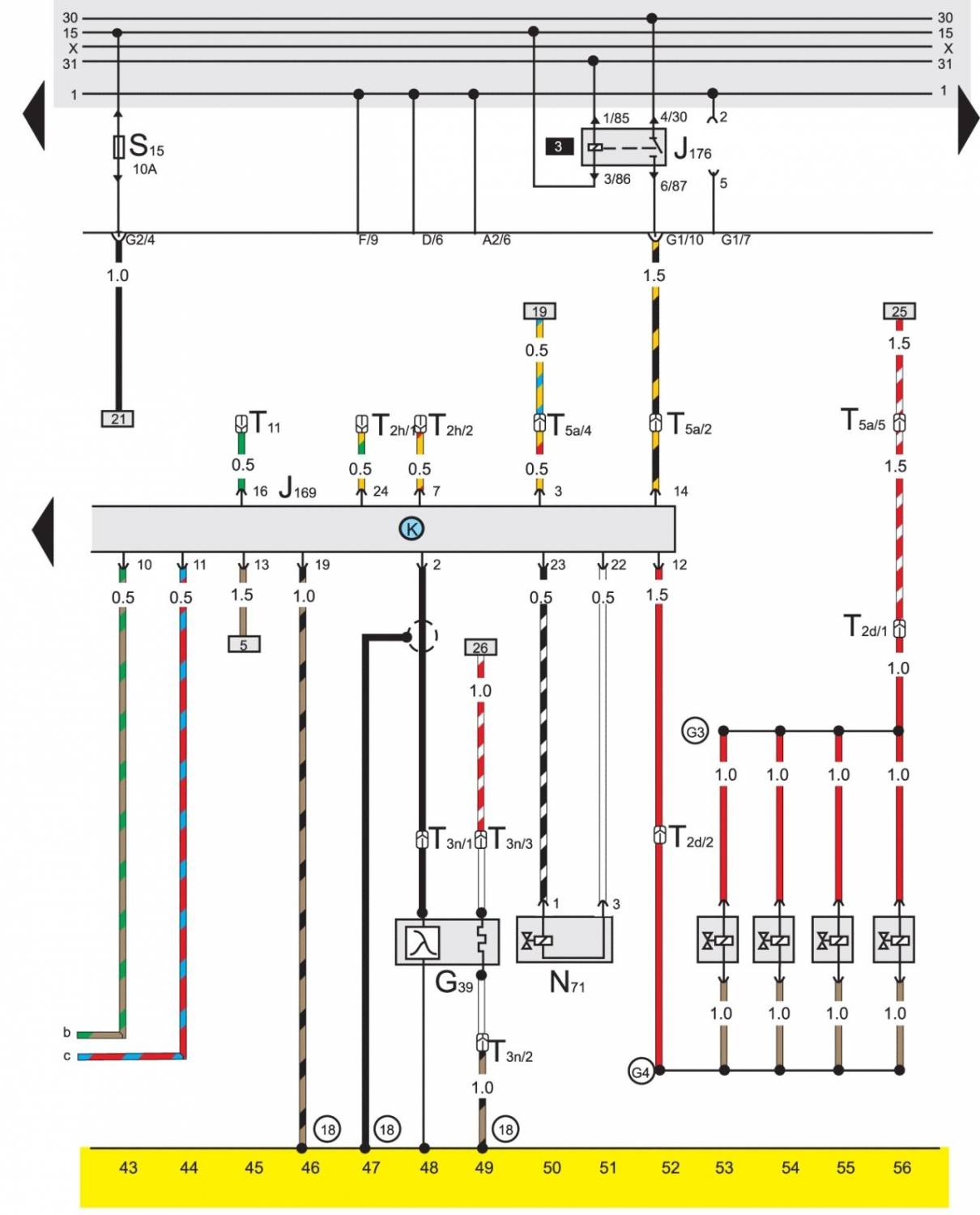

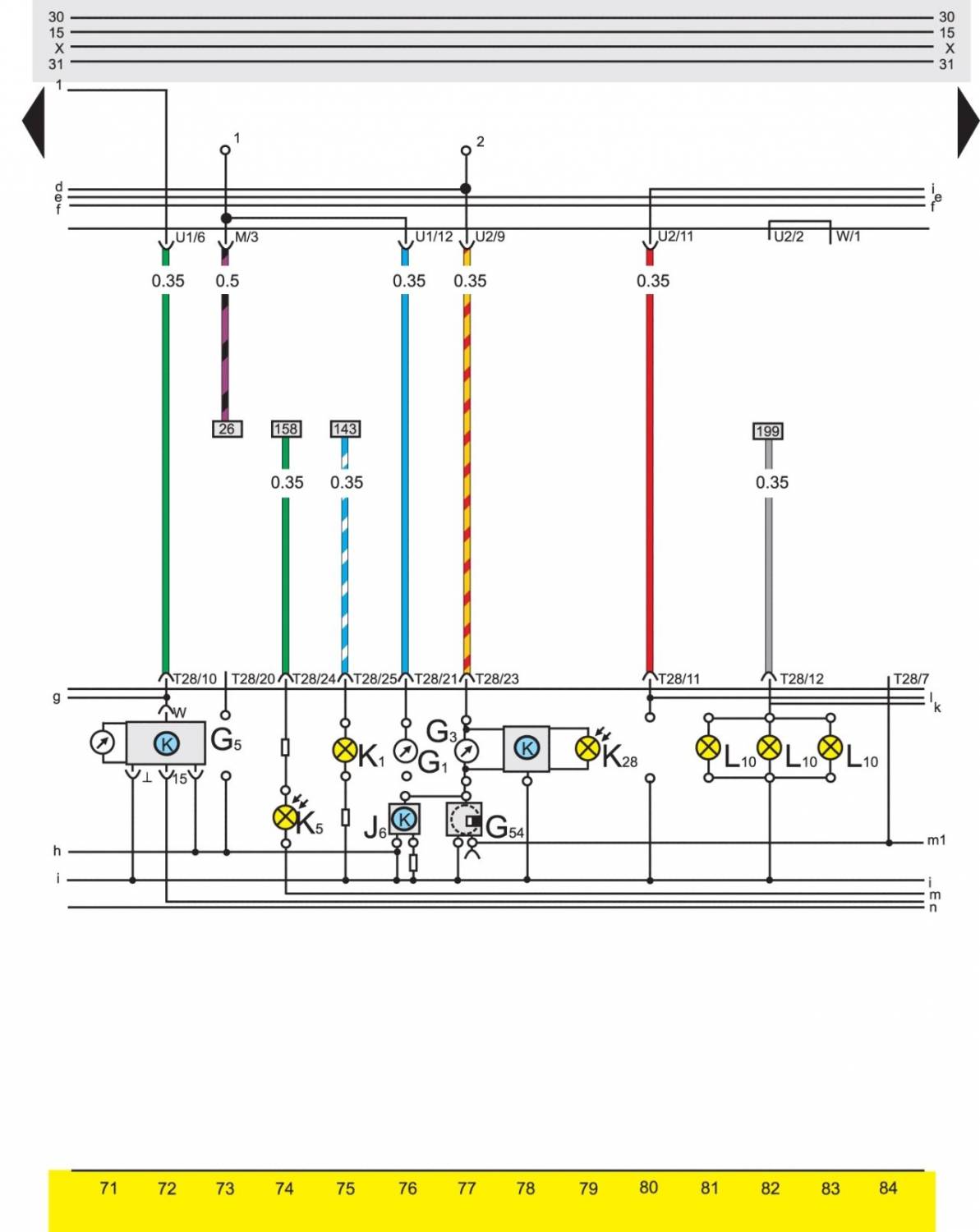

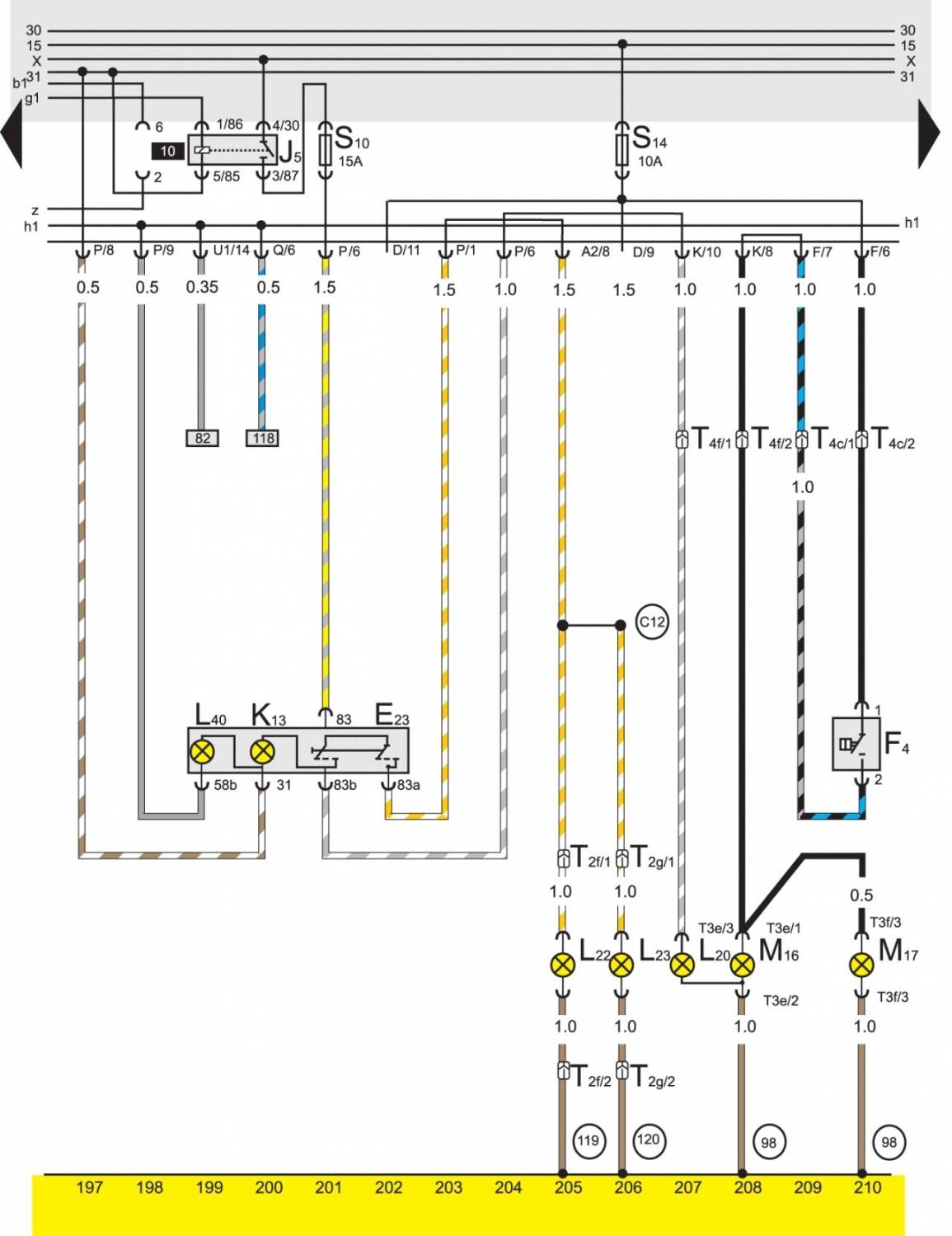

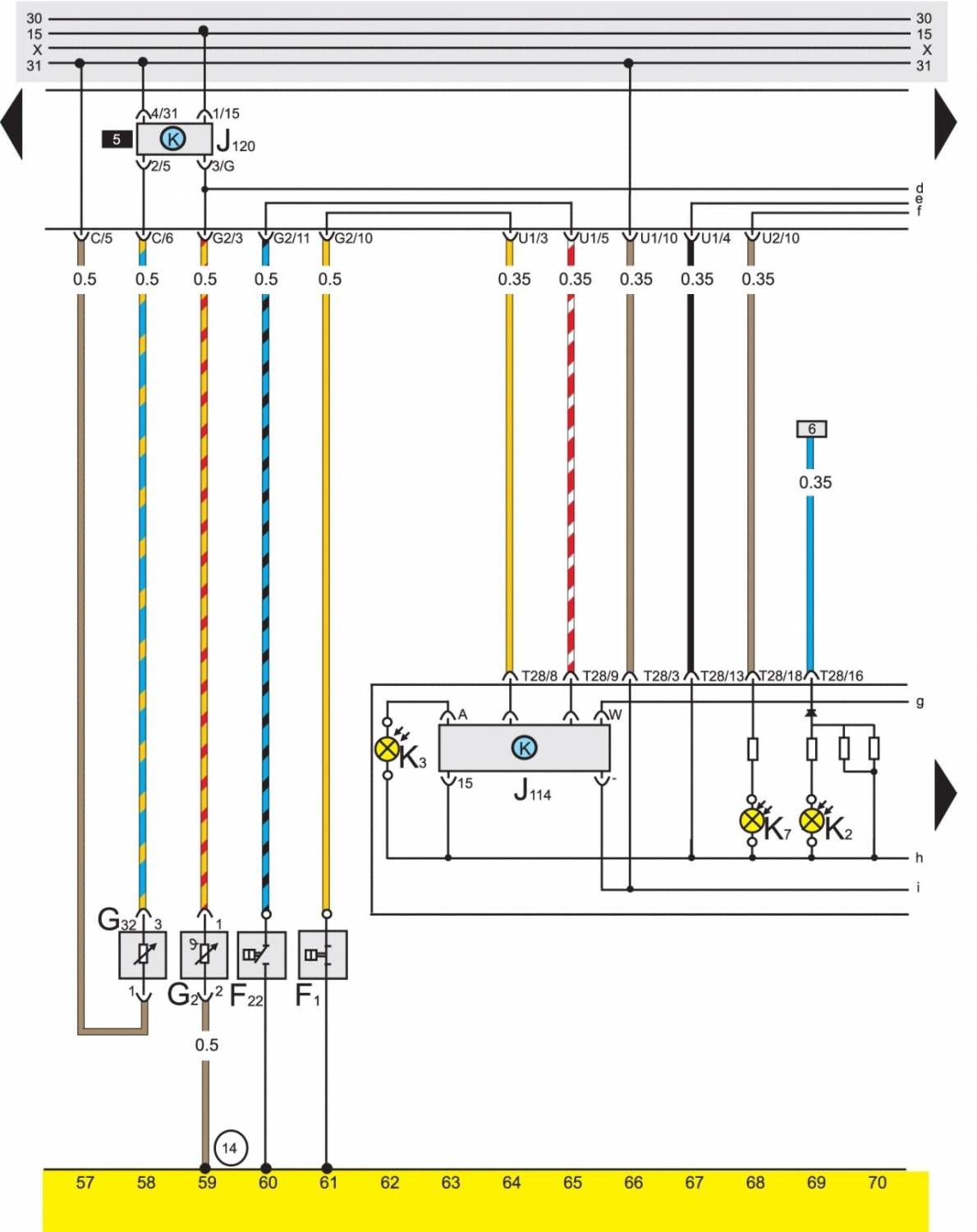

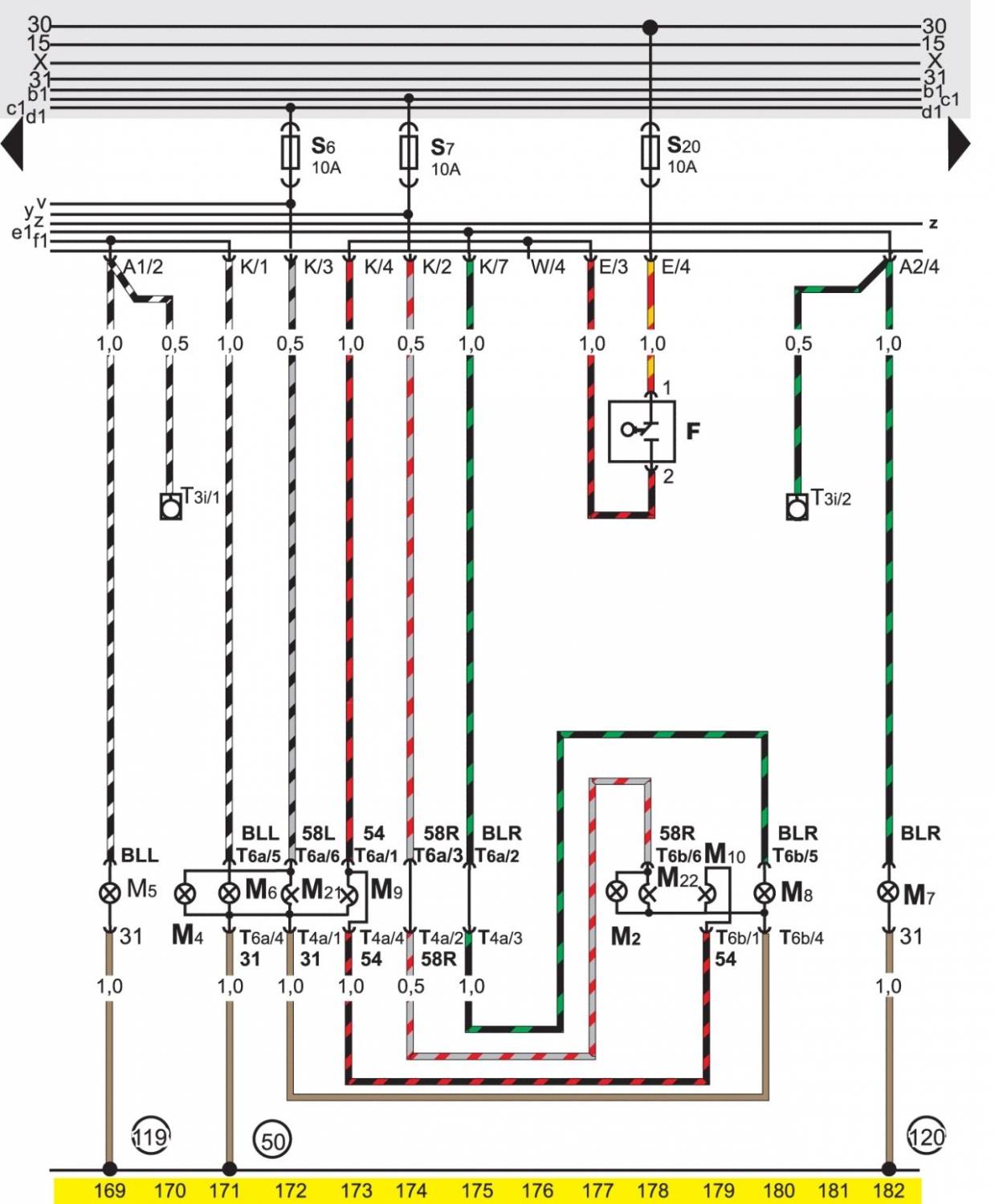

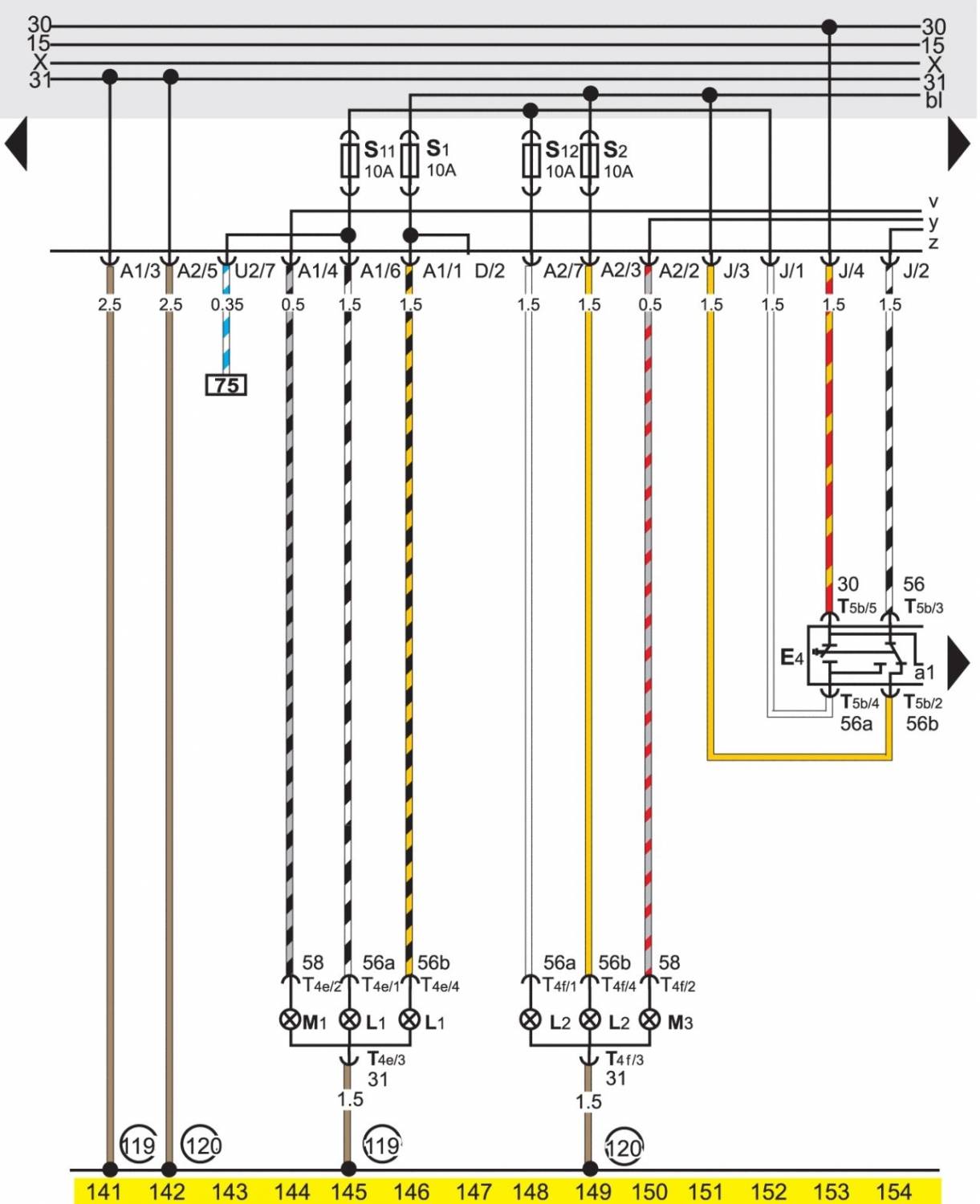

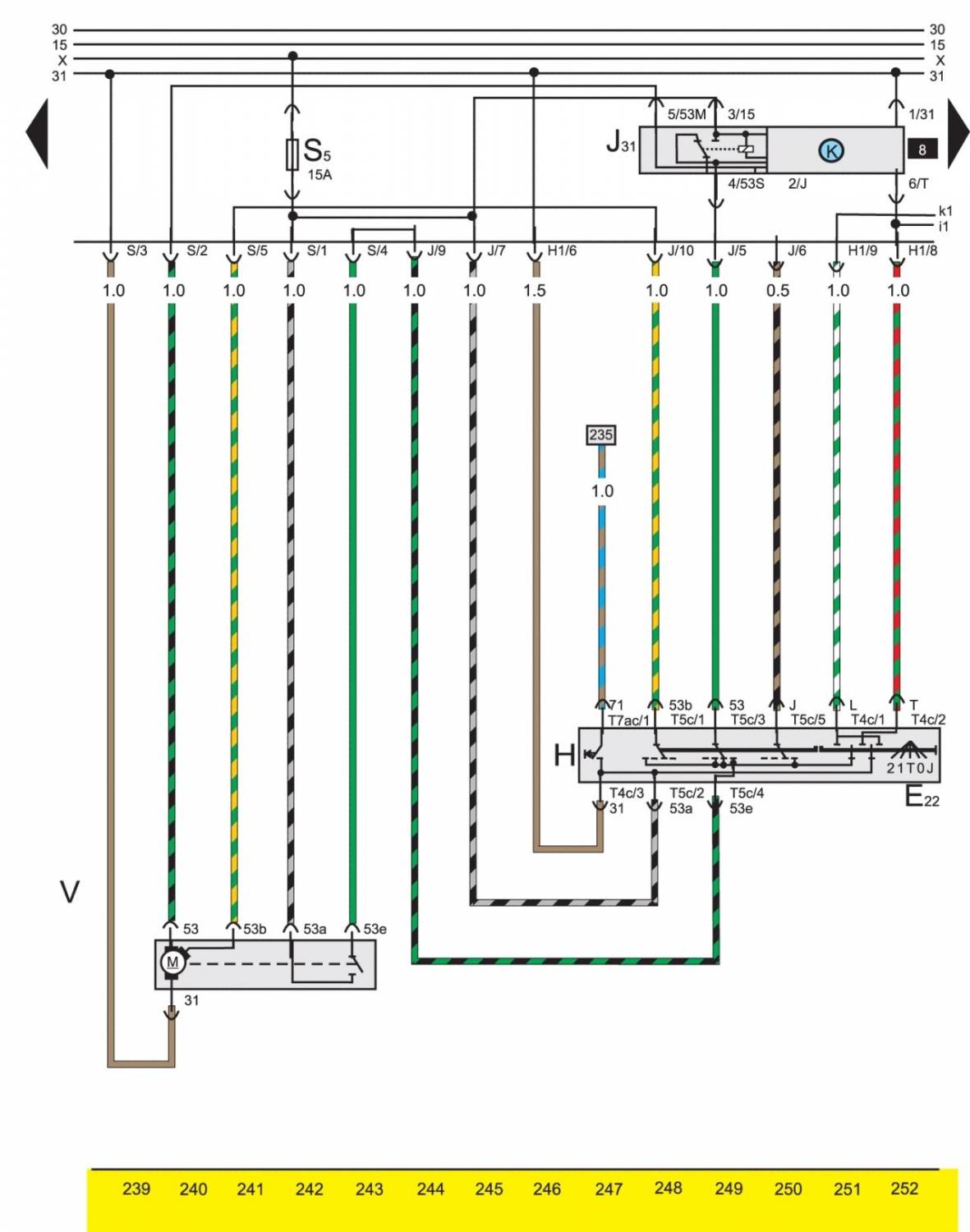

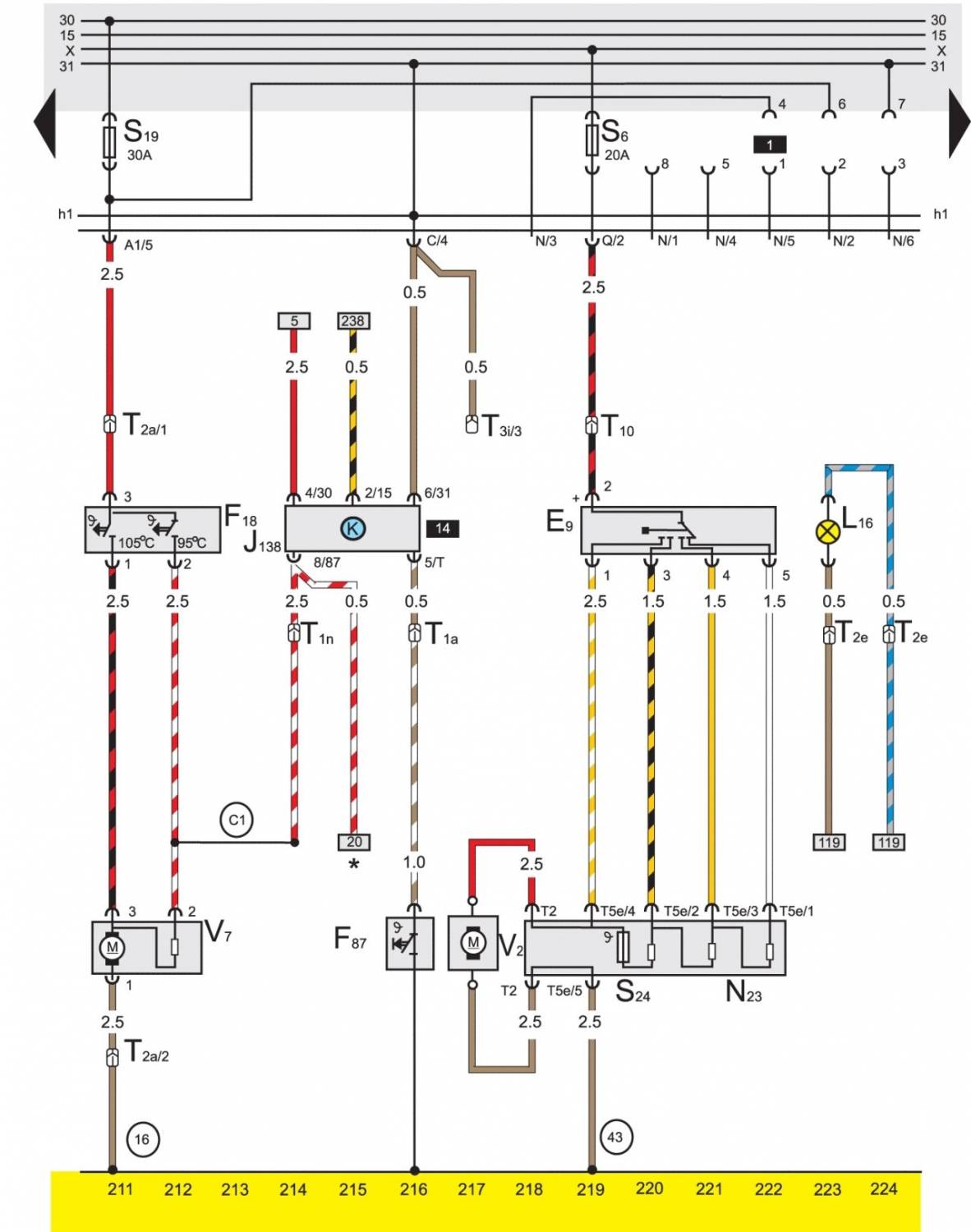

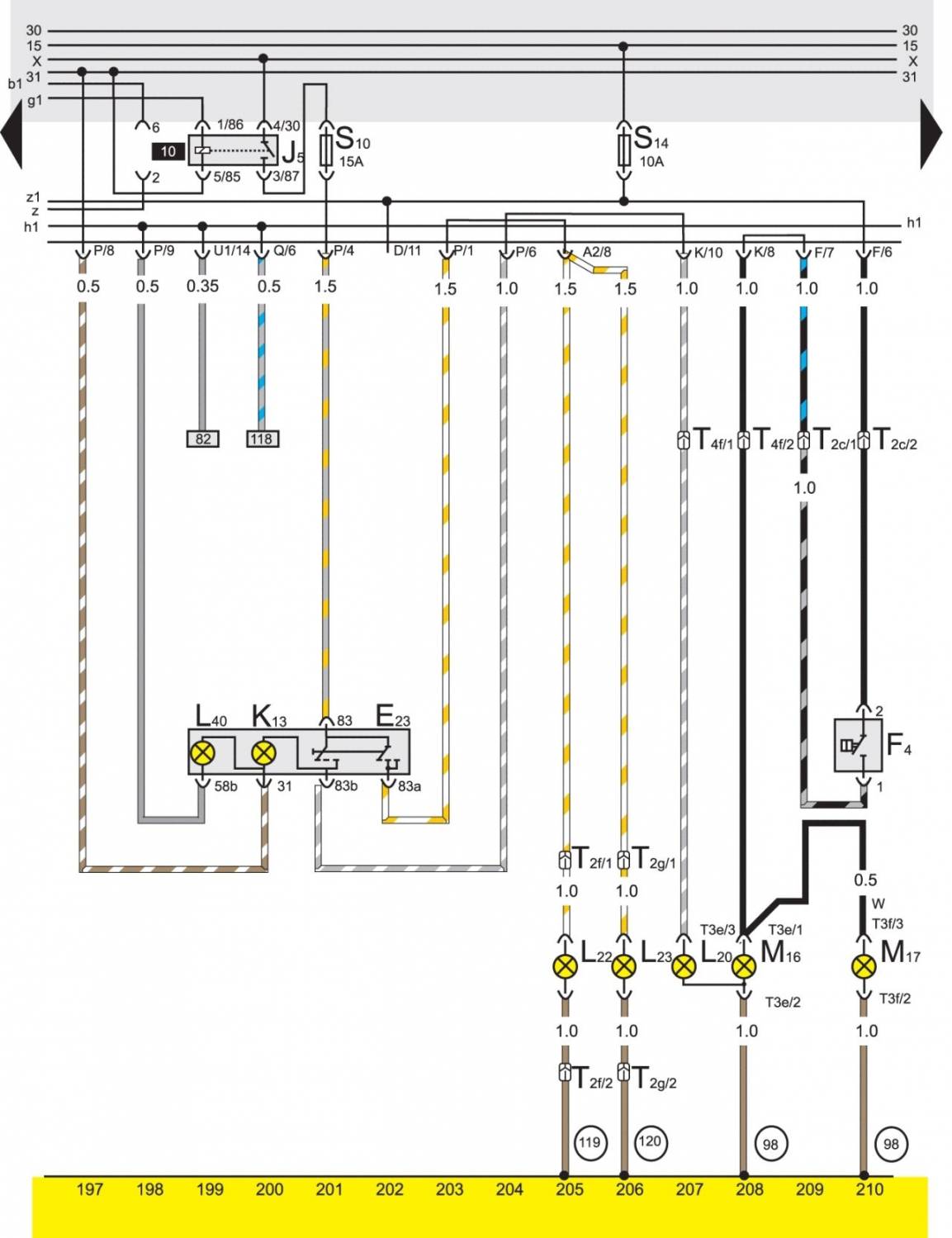

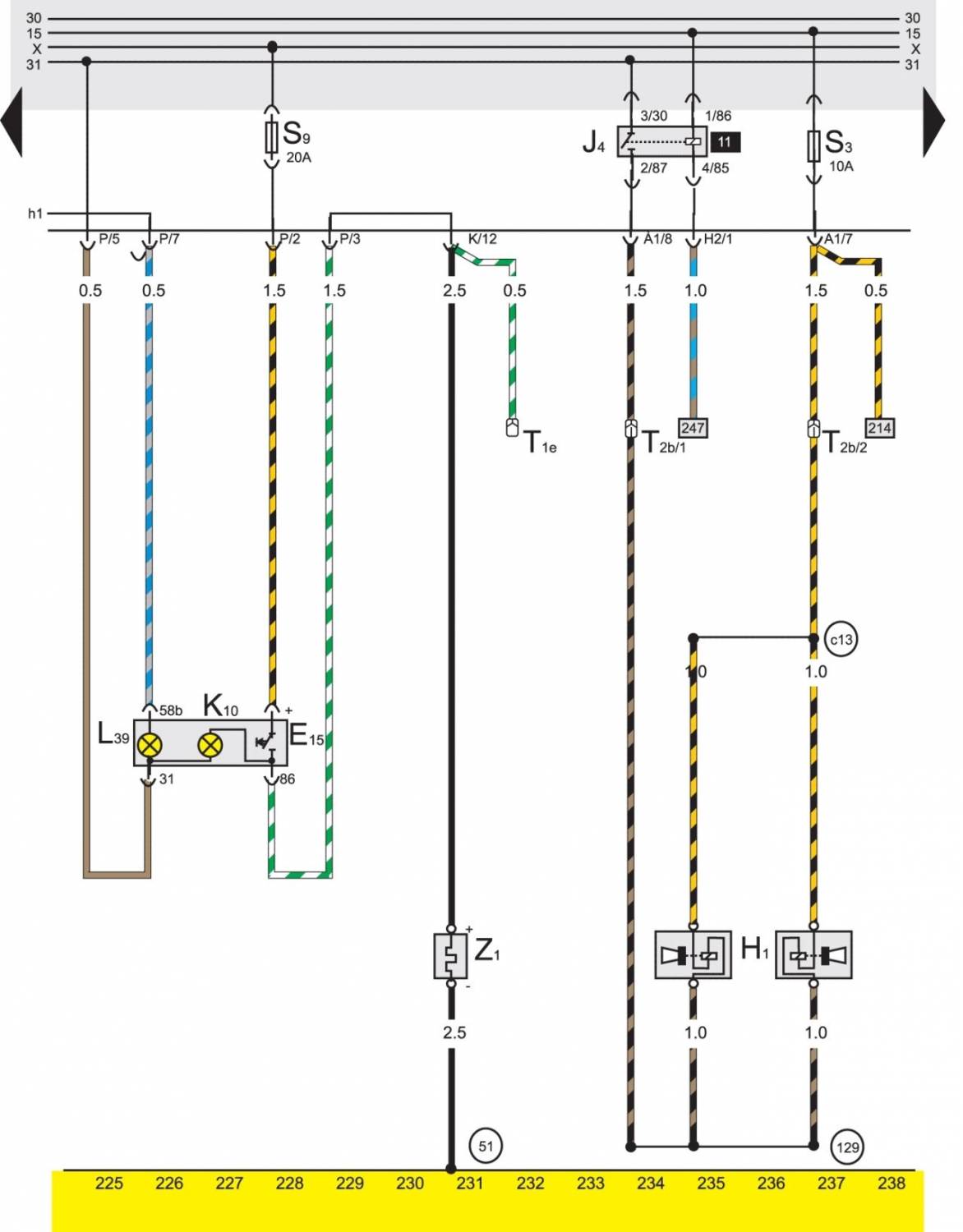

Базова комплектація електроустаткування на Volkswagen Passat B3
