Renault Espace 3 reprezintă a treia generație a acestei serii. Versiunea lungită se numește Grand Espace. A fost produs în 1997, 1998, 1999, 2000, 2001 și 2002. Prezentăm o descriere completă a cutiilor cu siguranțe și relee pentru Renault Espace 3: locații, scheme, fotografii, atribuiri.
Acest vehicul este echipat cu 2 cutii principale de siguranțe. Una este situată în habitaclu, sub picioarele pasagerului, iar cealaltă sub capotă, în spatele bateriei.

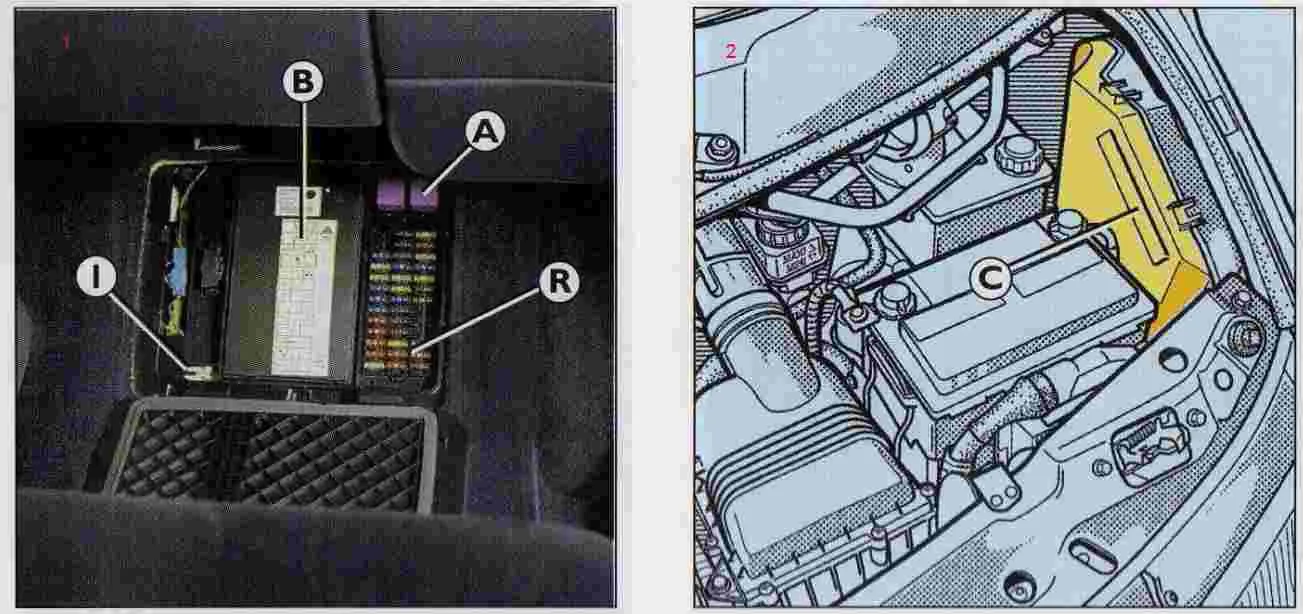

Locațiile cutiilor
Publicitate
Cuprins
Cutiia cu siguranțe și relee din habitaclu
Pe eticheta de pe capacul superior este imprimată schema actuală cu descrierea siguranțelor.
Varianta 1

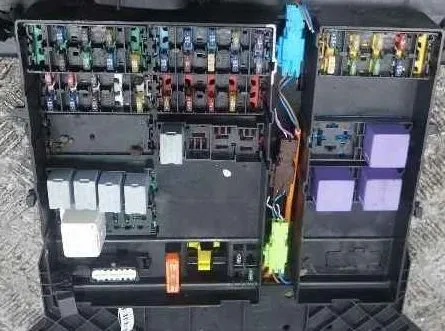

Fotografie
Schema
Atribuiri
Publicitate
| FA | (15A) De rezervă |
| FB | (10A) De rezervă |
| FC | De rezervă |
| F1 | (10A) Lămpi poziție stânga față / poziție stânga spate |
| F2 | (10A) Lămpi poziție dreapta față / poziție dreapta spate |
| F3 | (7,5A) Încălzire oglinzi retrovizoare montate pe uși |
| F6 | (25A) Acționare electrică scaune |
| F9 | (25A) Ștergător lunetă |
| F10 | (15A) Gestionare motor |
| F11 | (15A) Brichetă |
| F12 | (25A) Ștergător parbriz |
| F13 | (7,5A) Lămpi marșarier |
| F14 | (20A) Încălzire scaune |
| F15 | (25A) Unitate de comandă multifuncțională, ștergătoare parbriz |
| F18 | (10A) Instalație de încălzire / climatizare, lămpi marșarier |
| F19 | (20A) Trapă |
| F21 | (15A) Proiectoare ceață |
| F22 | (10A) Proiectoare ceață spate |
| F25 | (20A) Claxon |
| F26 | (15A) Sistem audio, acționare electrică oglinzi retrovizoare montate pe uși |
| F27 | (10A) Telefon |
| F28 | (10A) Lămpi iluminare habitaclu |
| F29 | (10A) Unitate de comandă multifuncțională |
| F30 | (5A) Sistem antifurt, sistem suspensie activă |
| F31 | (3A) Releu motor ventilator instalație răcire |
| F33 | (15A) Sistem audio, instalație de încălzire / climatizare |
| F34 | (7,5A) Echipamente suplimentare |
| F36 | (7,5A) Cutie de viteze automată |
| F37 | (7,5A) Sistem de frânare antiblocare (ABS) |
| F38 | (30A) Gestionare motor |
| F39 | (15A) Airbag, sistem antifurt |
| F40 | (20A) Sistem de reglare a vitezei, lămpi de stop, sistem suspensie activă |
| F41 | (40A) Acționare electrică geamuri - față |
| F42 | (30A) Claxon, întrerupător iluminare |
| F57 | (30A) Sistem de gestionare suspensie |
Pentru brichetă răspunde siguranța numărul 11.
- Releu încălzire lunetă
- Releu 1 circuite principale de aprindere
- Releu motor ventilator instalație răcire
Varianta 2
Fotografie
Schema
Siguranțe
Relee
Publicitate
Atribuiri
| F1 | (10A) Lămpi poziție stânga față / poziție stânga spate |
| F2 | (10A) Lămpi poziție dreapta față / poziție dreapta spate |
| F3 | (7,5A) Încălzire oglinzi retrovizoare montate pe uși |
| F6 | (25A) Acționare electrică scaune |
| F7 | (15A) Sistem de climatizare, închidere centralizată, imobilizator |
| F8 | (15A) Semnalizare avarie |
| F9 | (25A) Ștergător lunetă |
| F10 | (3A) Gestionare motor |
| F11 | (15A) Brichetă |
| F12 | (25A) Ștergător parbriz |
| F13 | (10A) Sistem de climatizare, lămpi marșarier |
| F14 | (20A) Încălzire scaune |
| F15 | (25A) Ștergător parbriz |
| F16 | (15A) Far stânga - fază lungă |
| F17 | (15A) Far dreapta - fază lungă |
| F18 | (7,5A) Lămpi marșarier |
| F19 | (10A) Trapă |
| F20 | (10A) Sistem de alimentare cu combustibil bicombustibil Bi-fuel |
| F21 | (15A) Proiectoare ceață |
| F22 | (10A) Proiectoare ceață spate |
| F23 | Pod - poziția „ACC” |
| F24 | (15A) Gestionare motor - Diesel |
| F25 | (20A) Claxon |
| F26 | (5A) Sistem antifurt, sistem audio |
| F27 | (10A) Sistem audio, telefon |
| F28 | (10A) Lămpi iluminare habitaclu |
| F29 | (20A) Sistem audio, iluminare întrerupătoare |
| F30 | (5A) Sistem de gestionare suspensie |
| F31 | (3A) Instalație de încălzire / climatizare |
| F32 | (15A) Sistem audio |
| F33 | Instalație de încălzire / climatizare |
| F34 | (5A) Tablou de bord |
| F35 | (5A) Schimbător CD sistem audio |
| F36 | (5A) Cutie de viteze automată |
| F37 | (7,5A) Sistem de frânare antiblocare (ABS) |
| F38 | (30A) Gestionare motor |
| F39 | (15A) Airbag, sistem antifurt, tablou de bord |
| F40 | (20A) Sistem de reglare a vitezei, semnalizare avarie, lămpi de stop, sistem suspensie activă |
| F41 | (30A) Acționare electrică geamuri |
| F42 | (30A) Acționare electrică geamuri |
| F43 | Pod - gestionare cutie de viteze automată, releu 1 circuite principale de aprindere |
| F61 | (5A) Gestionare motor (sistem de alimentare bicombustibil Bi-fuel) |
Pentru funcționarea brichetei răspunde, de asemenea, siguranța numărul 11 de 15A.
- Releu climatizare
- Releu acționare electrică geamuri spate
- Releu încălzire lunetă
- Releu proiectoare ceață spate
- Releu lampă iluminare habitaclu - spate
- Releu sistem antifurt
- Releu proiectoare ceață față
- Releu 1 circuite principale de aprindere
- Releu 2 circuite principale de aprindere
- Releu funcționare intermitentă ștergător parbriz
- Conector de diagnostic (DLC)
Cutiia sub capotă Renault Espace 3
Fotografie

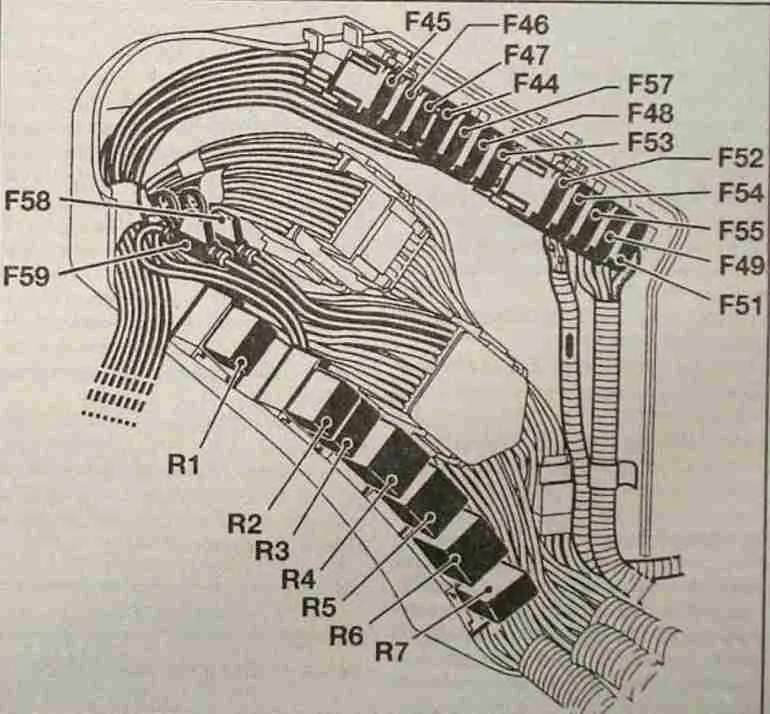

Schema
Publicitate
Descriere
| F44 | (40A) Încălzire oglinzi retrovizoare montate pe uși, încălzire lunetă |
| F45 | (60A) Cutiia siguranțe /relee, spațiu pentru picioare ^42), releu circuite principale de aprindere, unitate de comandă multifuncțională (1999^) |
| F46 | (60A) Cutiia siguranțe /relee, spațiu pentru picioare ^12, F29) |
| F47 | — |
| F48 | (50А) Instalație de încălzire / climatizare |
| F49 | (30А) Gestionare motor |
| F50 | (70A) Releu faruri - fază lungă, releu faruri - fază scurtă, dispozitive de spălare faruri |
| F51 | (60A) Sistem de frânare antiblocare (ABS) |
| F53 | (60A) Conector sistem de încărcare |
| F54 | (40A) Releu 1 motor ventilator instalație răcire |
| F55 | (40A) Releu 2 motor ventilator instalație răcire |
| F56 | — |
| F57 | — |
| F58 | (15A) Far stânga - fază lungă |
| F59 | (15A) Far dreapta - fază lungă |
- Varianta 1
- Releu fază lungă faruri
- Releu fază scurtă faruri
- Releu motor ventilator instalație încălzire
- –
- Releu demaror
- –
- Releu bobină de aprindere
- Releu sistem de gestionare motor
- Releu senzor oxigen
- Releu pompă combustibil
Varianta 2
- Releu pompă combustibil
- Releu pompă combustibil
- Releu demaror
- Releu de activare fază scurtă faruri la deplasarea diurnă
- Releu ventilator instalație încălzire
- Releu de activare treapta a 2-a de viteză ventilator instalație răcire motor
- Releu ventilator instalație răcire motor
- Releu protecție motor împotriva supraîncălzirii
- Releu ventilator instalație răcire motor
Informații mai detaliate despre întregul sistem electric al Renault Espace 3, precum și pinout-ul subansamblelor, puteți descărca de la link.
