Renault 21 – relee și siguranțe

Renault 21, un automobil de dimensiuni medii al companiei franceze, a fost produs în anii 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 și 1994. În SUA și Europa a fost vândut sub numele de Renault Nevada, iar în Anglia – Savanna. Vă arătăm unde se află cutia principală cu relee și siguranțe la Renault 21, schema cutiei cu descrierea destinației elementelor.

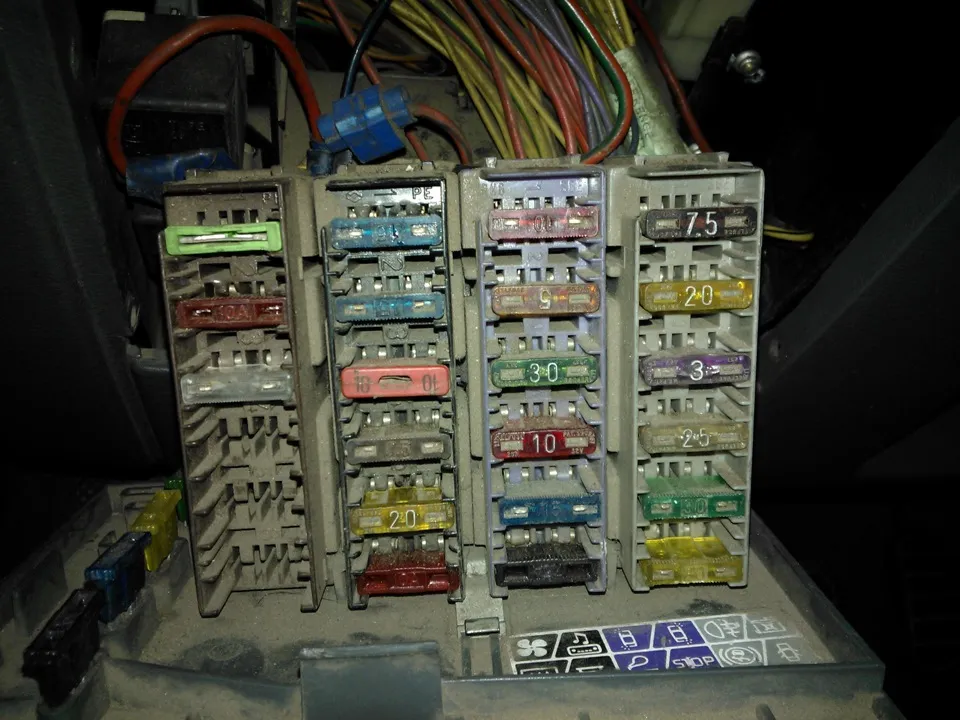

Cutia principală cu siguranțe și relee

Este amplasată sub bara de direcție, sub capacul de protecție.

Varianta de execuție depinde de anul de fabricație, de nivelul de echipare și de tipul motorului.

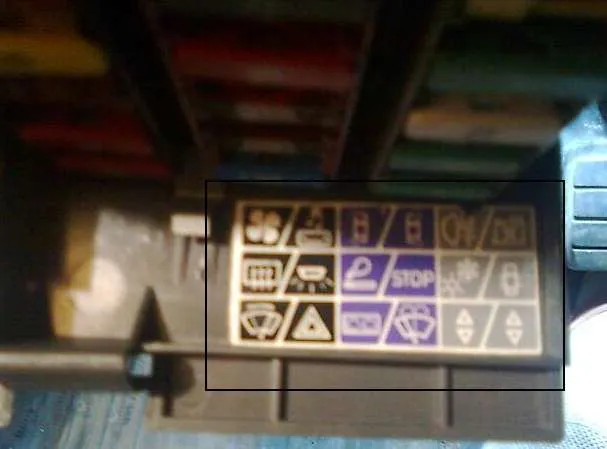

Descrierea actuală a elementelor este indicată pe o etichetă colorată aplicată pe partea inferioară a cutiei. Arată aproximativ astfel.

Siguranțe

Varianta 1

Schema

Destinația

1. 20A – Încălzire
2. 10A – Radioreceptor / Electrovântilator
3. 20A – Lunetă termică
4. 5A – Ceas, plafoniere, tablou de bord
5. 10A – Ștergător cu funcție intermitentă
6. 10A – Semnalizare de avarie
7. 5A – Luminile de poziție stânga
8. 5A – Luminile de poziție dreapta
9. 10A – Brichetă
10. 10A – Semnal de frână
11. 10A – Tablou de bord, lumini de marșarier
12. 15A – Ștergător
13. 7,5A – Proiectoare de ceață spate
14. – Neutilizat
15. 30A – Aer condiționat
16. 25A – Încuietoare electrică a ușilor
17. 30A – Geam electric stânga
18. 30A – Geam electric dreapta, trapă

Pentru brichetă răspunde siguranța numărul 9.

Varianta 2

Fotografie

Schema

Destinația

1. Transmisie automată – 5А
2. Aer condiționat – 30А
3. Aer condiționat – 30А
4. –
5. –
6. –
7. Ventilator – 20А
8. Ceas, radioreceptor – 10А
9. Ceas, ștergător lunetă – 20А
10. Ștergător față – 10А
11. –
12. Semnalizare direcție, avarie – 10А
13. Lumini de poziție față stânga, iluminare torpedou – 5А
14. Lumini de poziție față dreapta, releu proiectoare de ceață – 5А
15. Brichetă, spălător lunetă – 10А
16. Semnal de frână – 10А
17. Faruri de marșarier – 10А
18. Ștergător parbriz, brichetă – 10А
19. Proiectoare de ceață spate – 7,5
20. Electrovântilator – 20А
21. Sistem de antiblocare a roților – 3А
22. Încuietoare centralizată – 25А
23. Geam electric stânga – 30А
24. Geam electric dreapta – 30А

Pentru brichetă răspunde siguranța numărul 15.

Varianta 3

Schema

Relee

Acestea sunt amplasate în jurul cutiei cu siguranțe.

Schema cutiei cu relee

Destinația

1. Temporizator perii parbriz
2. Temporizator încuietoare ușă
3. Lunetă termică
4. Sonerie de avertizare lumini
5. Modul intermitent
6. Releu proiectoare de ceață față
7. Proiectoare de ceață spate (șnur)
8. Proiectoare de ceață față (șnur)
9. Releu faruri
