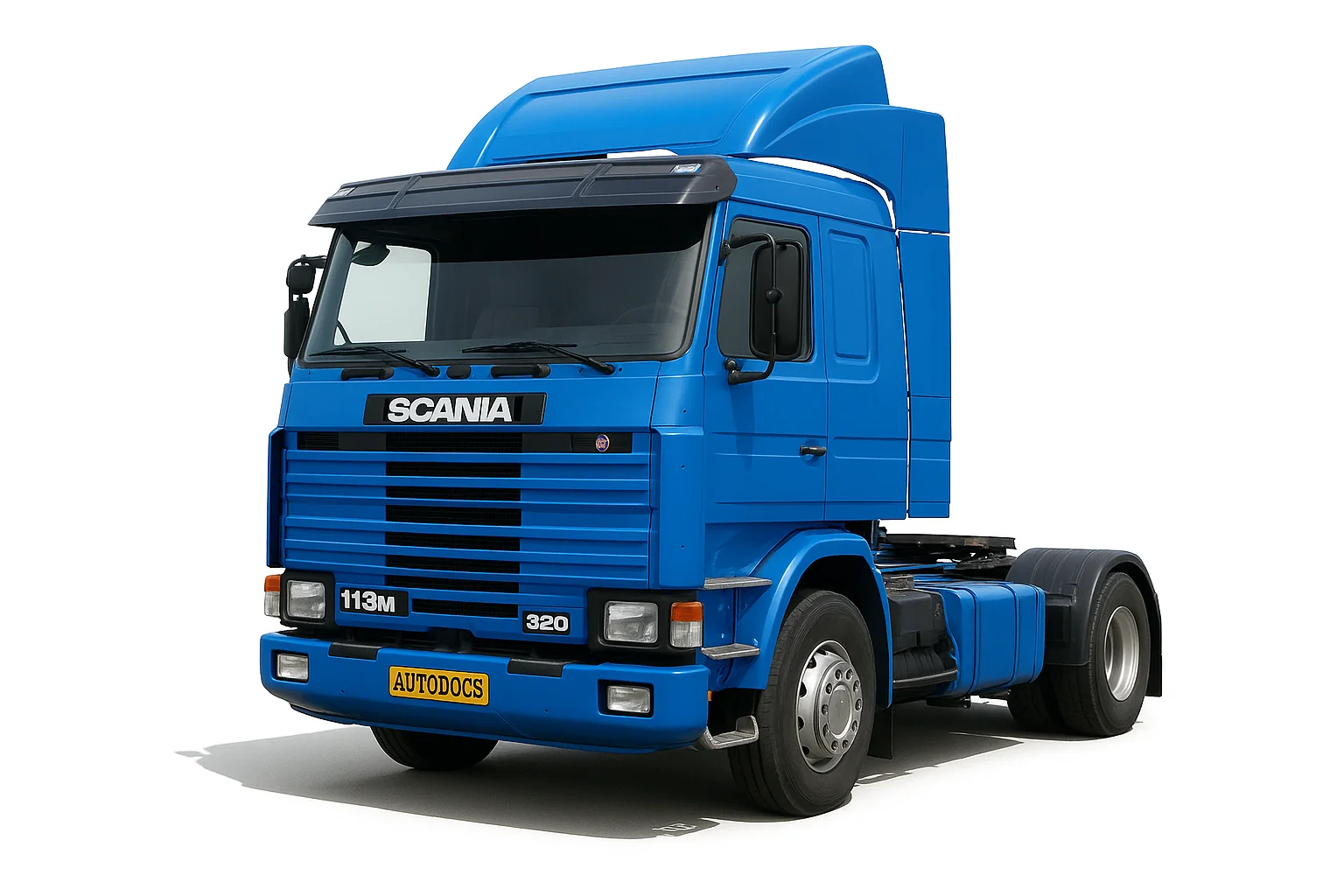

Серія автомобілів Scania 3- го покоління випускалося в 1987, 1988, 1989, 1990, 1991, 1992, 1993 та 1994 році. Залежно від регіону постачання Сканія 3 постачалася як з капотною кабіною, так і в безкапотному варіанті. У цій публікації ви знайдете опис запобіжників та реле Сканія 3 зі схемами блоків та їх виконанням. Виділимо запобіжник, що відповідає за прикурювач.
Основні блоки із запобіжниками та реле розташовані в салоні, у правій частині панелі приладів, з боку пасажира, за захисною кришкою. На звороті якої може бути нанесена актуальна схема.
Схема
Основний блок
Запобіжники
| 1 | 10А Ближнє світло, права сторона |
| 2 | 10А Ближнє світло, ліва сторона |
| 3 | 10А Далеке світло, ліва сторона, прожектор |
| 4 | 10А Далеке світло, права |
| 5 | 10А Підсвічування приладів |
| 6 | 20А Задні протитуманні фари, освітлення номерного знака, робоче освітлення |
| 7 | 20А Вогонь стоянки, права сторона |
| 8 | 10А Очищувачі та омивачі передніх фар |
| 9 | 20А Вогонь стоянки, ліва сторона, габаритні вогні |
| 10 | 10А Очищувачі та омивачі лобового скла |
| 11 | 10А Автоматичне гірське гальмо, стоп-сигнали |
| 12 | 10А Лампочки контрольних приладів та покажчиків |
| 13 | 10А Датчик зовнішньої температури, лічильник шляху, сповільнювач, сигнальні лампи, перепускний клапан охолоджувача наддувного повітря, охолодження масла коробки передач |
| 14 | 10А Покажчики повороту, обмежувач навантаження на міст |
| 15 | 20А Задні фари, мигалка далекого світла |
| 16 | 10А Коробка передач |
| 17 | 10А Ручне гірське гальмо, пневмо підвіска, обмежувач білого диму, підйомник заднього моста, додатковий обігрівач, блокування диференціала |
| 18 | 10А Освітлення кабіни, проблисковий маяк, пам'ять/код радіо, центральне блокування, додатковий обігрівач, освітлення підніжки |
| 19 | 10А Прикурювач , годинник, тахограф, діагностика, лічильник шляху, розетка переносної лампи |
| 20 | 10А Радіо |
| 21 | 20А Звуковий сигнал, вентилятор, кондиціонер |
За прикурювач відповідає запобіжник номер 19 на 10А.
Реле
| A | Живлення, ключ становище запалювання |
| B | Живлення, стоянкові сигнали |
| C | Резерв |
| D | Резерв |
| E | Переривчастий режим роботи склоочисників |
| F | Зумер низького тиску в гальмівній системі |
| G | Електродвигун вентилятора |
| H | Фари заднього ходу |
| K | Задні протитуманні фари |
| L | Рівень охолоджувальної рідини |
| M | Обмежувач білого диму |
| N | Блокування стартера |
| O | Резерв |
| P | Радіо |
| R | Живлення шина 61, зарядка від генератора |
| S | Система кондиціювання повітря |
Додаткові блоки
Блок 1
- 20А Обігрівач на стоянці, дальнє світло
- 20А Охолодження коробки, додатковий підігрівач
- 10А Факельне запалювання, відбір потужності, автоматична коробка передач
- 10А Протитуманні фари
- 20А Протитуманні фари
- Резерв
Блок 2
- 20А Осушувач повітря, електро підігрів сидінь та дзеркал
- 10А Попереджувальні сигнали, обігрівач акумуляторів, підігрівач палива
- 10А EDC
- 20А EDC
- 20А Скло підйомники дзеркал, регулювання дзеркал
- 10А CAG – аварійне перемикання, обмежувач швидкості
Блок 3
У старому виконанні Wabco "B" Bosch "Diagnos" Bosch "Gamma" тут знаходяться запобіжники АБС, новішому Bosch "Gamma" Wabco "C":
- 30А Напруга живлення регулювального клапана причепа
- 5А Напруга живлення блоку керування, причіп
- Резерв
- 10А Аварійна лампа, автомобіль
- 5А Напруга живлення блоку керування
- 20А Напруга живлення реле R7, R10
Реле
- Реле охолодження коробки (реле R5)
- Електронне керування двигуном (EDC R34)
- EDC, Блок діодів (D18)
- EDC+CAG (R43)
- Реле звукового сигналу ADR (R41)
- Реле увімкнення сповільнювача (R78)
- Окремі стоп-сигнали причепа (R33)
- Реле далекого світла (R6)
- Реле протитуманних фар (R15)
