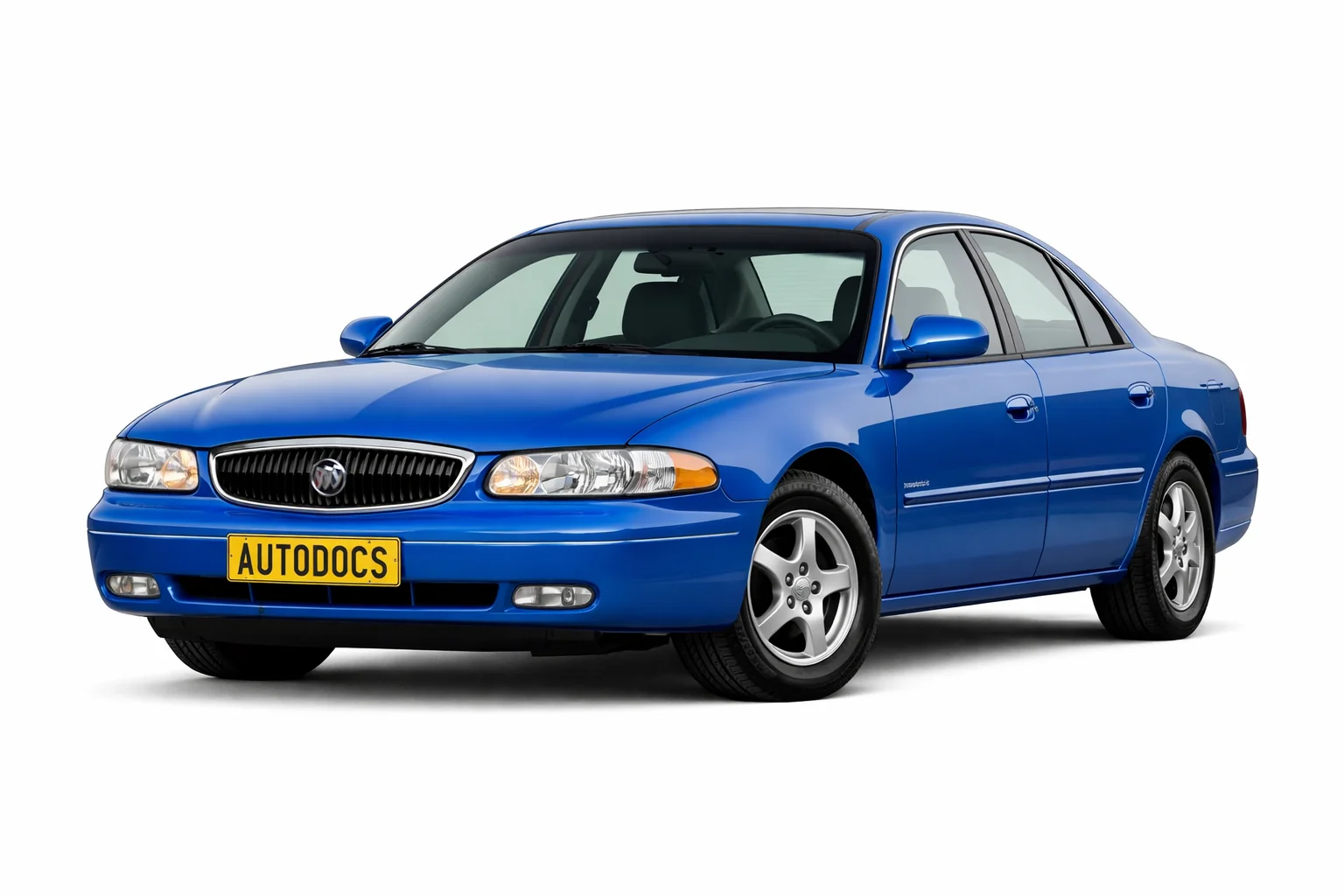

Buick Regal 4 покоління випускалося в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 роках. У цьому записі ви знайдете опис запобіжників та реле Buick Regal 4G зі схемами монтажних блоків, їх розташуванням та прикладами фото виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників у блоках може відрізнятися від представленого матеріалу та залежить від року випуску та рівня оснащення вашого автомобіля.
Блоки в салоні

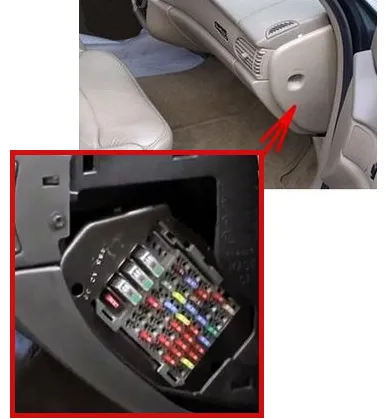

В салоні автомобіля монтажний блок розташований з правого боку приладової панелі, за кришкою.

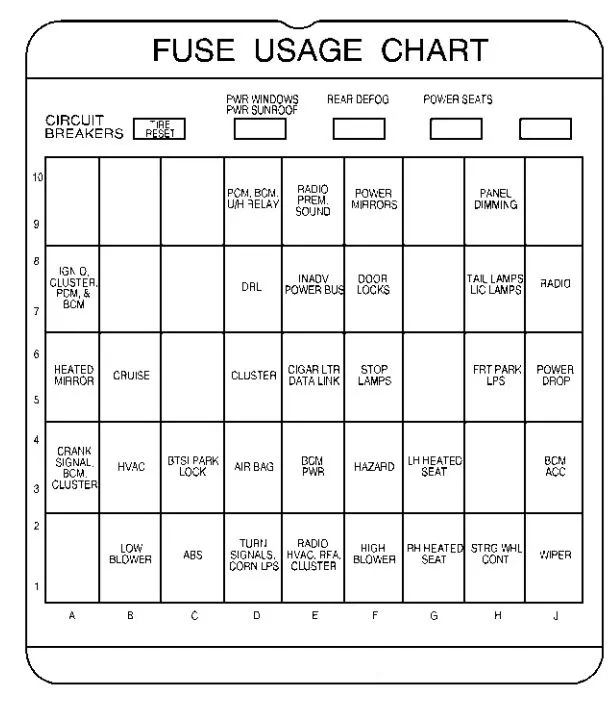

Звірте інформацію зі схемами на зворотному боці захисної кришки.

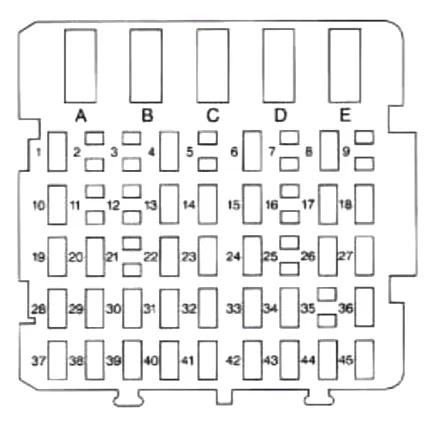

| № | Призначення |
|---|---|
| 1 | – |
| 4 | Сигнал запалювання – під напругою в режимах Run і Start – PCM, реле BCM U/H |
| 6 | Електропривід дзеркал |
| 8 | Регулювання яскравості панелі |
| 10 | Сигнал запалювання – під напругою в режимах Run, Unlock і Start – комбінація приладів, модуль управління силовою установкою, модуль управління кузовним обладнанням |
| 13 | Модуль денних ходових вогнів (ДХВ) |
| 14 | Плафони салону |
| 15 | Дверні замки |
| 17 | Задні вогні, ліхтар підсвітки номерного знака |
| 18 | Радіо |
| 19 | Обігрів дзеркал |
| 20 | Круїз-контроль |
| 22 | Комбінація приладів |
| 23 | Прикурювач – додаткова розетка (Power Drop), діагностичний роз'єм |
| 24 | Стоп-сигнали |
| 26 | Габаритні вогні |
| 27 | Додаткова розетка (Power Drop) – під напругою в ACC і RUN |
| 28 | Сигнал стартера – модуль управління кузовним обладнанням, комбінація приладів, модулі управління силовою установкою |
| 29 | Сигнал запалювання – блок управління HVAC |
| 30 | Блокування селектора АКПП при натиснутій педалі гальма (BTSI) |
| 31 | Подушка безпеки |
| 32 | Управління АБС, модуль управління кузовним обладнанням |
| 33 | Аварійна сигналізація |
| 34 | – |
| 36 | Сигнал запалювання – під напругою в ACC і Run – модуль управління кузовним обладнанням |
| 37 | Соленоїди АБС |
| 38 | Вентилятор обігрівача (низька швидкість) |
| 39 | Антиблокувальна система гальм (АБС) |
| 40 | Покажчики повороту |
| 41 | Радіо, блок управління HVAC, дистанційний ключ, комбінація приладів |
| 42 | Вентилятор обігрівача (висока швидкість) |
| 43 | – |
| 44 | Аудіо-керування на кермі |
| 45 | Склоочисники |
| Автоматичні вимикачі | |
| A | – |
| B | Електропідйомники стекол/ люк |
| C | Задній обігрів скла |
| D | Електропривід сидінь |
Запобіжник 23 відповідає за прикурювач.
Під капотом

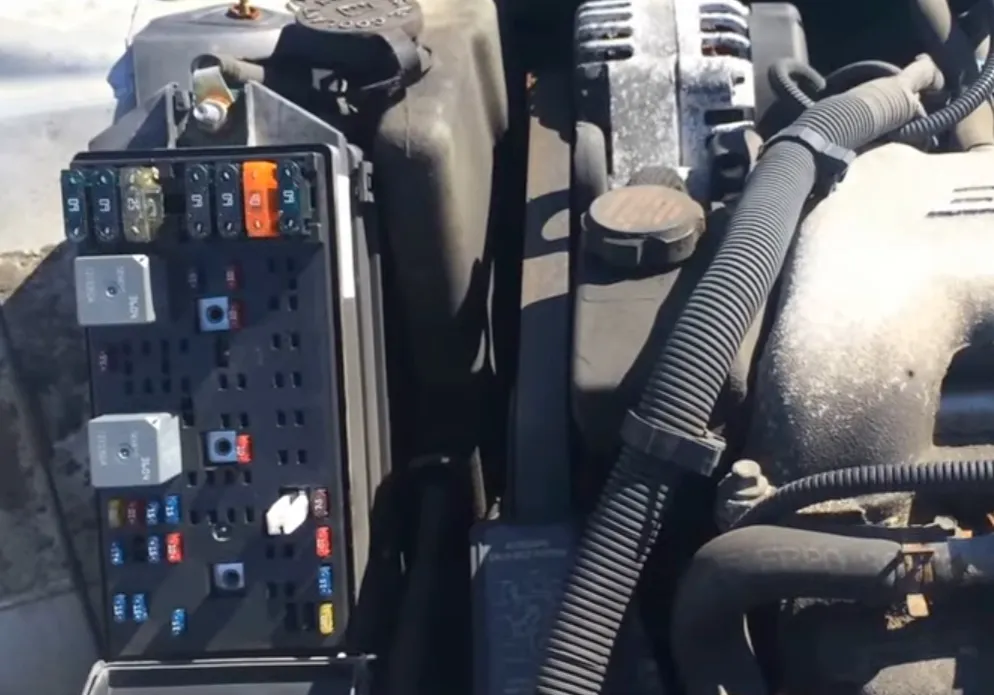

Під капотом монтажний блок запобіжників та реле розташований з лівого боку.

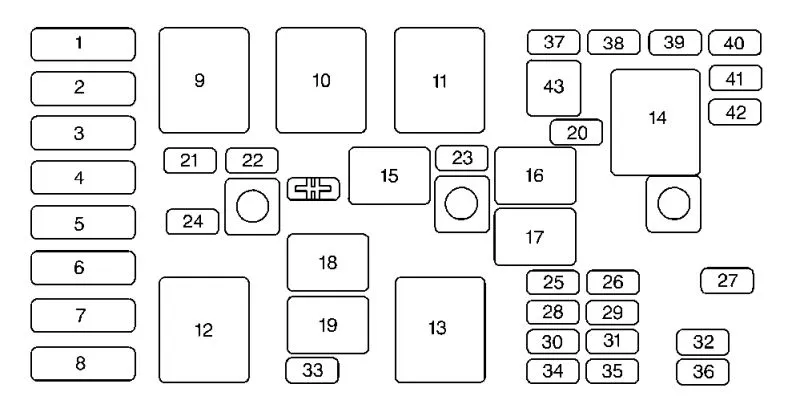

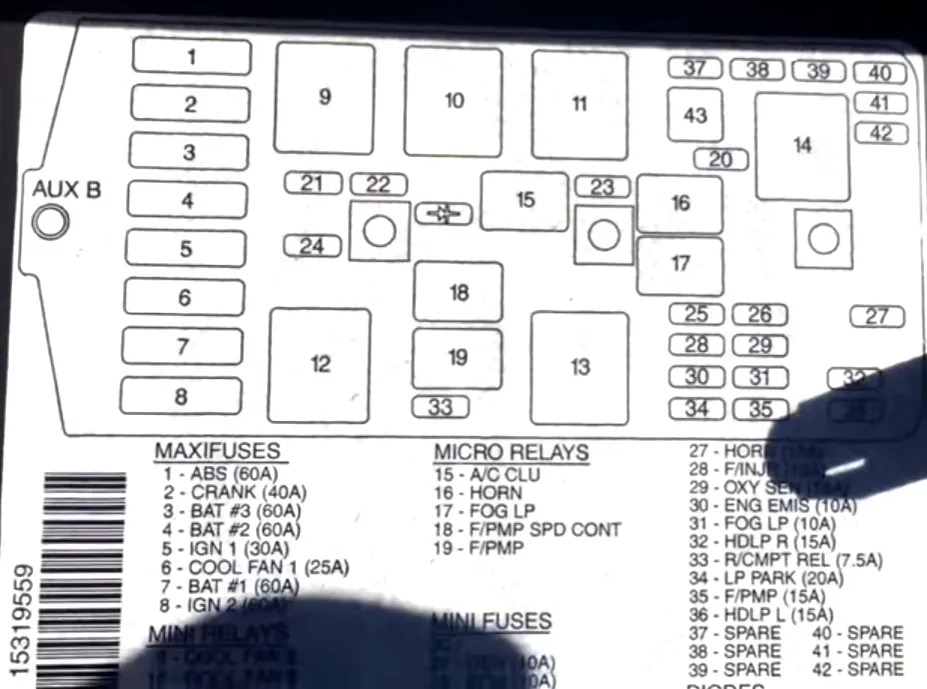

Приклад схеми зі зворотного боку кришки
| № | Позначення |
|---|---|
| 1 | Вентилятор охолодження |
| 2 | Соленоїд стартера |
| 3 | Електропривід сидінь, задній обігрів скла |
| 4 | Вентилятор обігрівача (висока швидкість), аварійна сигналізація, стоп-сигнали, електропривід дзеркал, дверні замки |
| 5 | Вимикач запалювання, BTSI, стоп-сигнали, АБС, покажчики повороту, комбінація приладів, подушка безпеки, модуль ДХВ |
| 6 | Вентилятор охолодження |
| 7 | Плафони салону, retained accessory power, АБС, безключовий доступ, діагностичний роз'єм, блок управління HVAC, комбінація приладів, радіо, дод. розетка (Power Drop), прикурювач |
| 8 | Вимикач запалювання, склоочисники, радіо, керування на кермі, модуль управління кузовним обладнанням, дод. розетка (Power Drop), електропідйомники стекол, люк, управління HVAC, ДХВ, реле заднього обігріву скла |
| 20 | – |
| 21 | Генератор |
| 22 | ECM (модуль управління двигуном) |
| 23 | Муфта компресора кондиціонера |
| 24 | – |
| 25 | Електронне запалювання |
| 26 | Трансмісія |
| 27 | Сигнал |
| 28 | Паливна форсунка |
| 29 | Датчик кисню |
| 30 | Система зниження викидів двигуна |
| 31 | – |
| 32 | Фара (права) |
| 33 | Відкривання багажника |
| 34 | Габаритні вогні |
| 35 | Паливний насос |
| 36 | Фара (ліва) |
| 37 | Запасний |
| 38 | Запасний |
| 39 | Запасний |
| 40 | Запасний |
| 41 | Запасний |
| 42 | Запасний |
| 43 | Знімач запобіжників |
| Діод муфти компресора кондиціонера | |
| Реле | |
| 9 | Вентилятор охолодження 2 |
| 10 | Вентилятор охолодження 3 |
| 11 | Соленоїд стартера |
| 12 | Вентилятор охолодження 1 |
| 13 | Головне реле запалювання |
| 14 | – |
| 15 | Муфта кондиціонера |
| 16 | Сигнал |
| 17 | – |
| 18 | – |
| 19 | Паливний насос |
