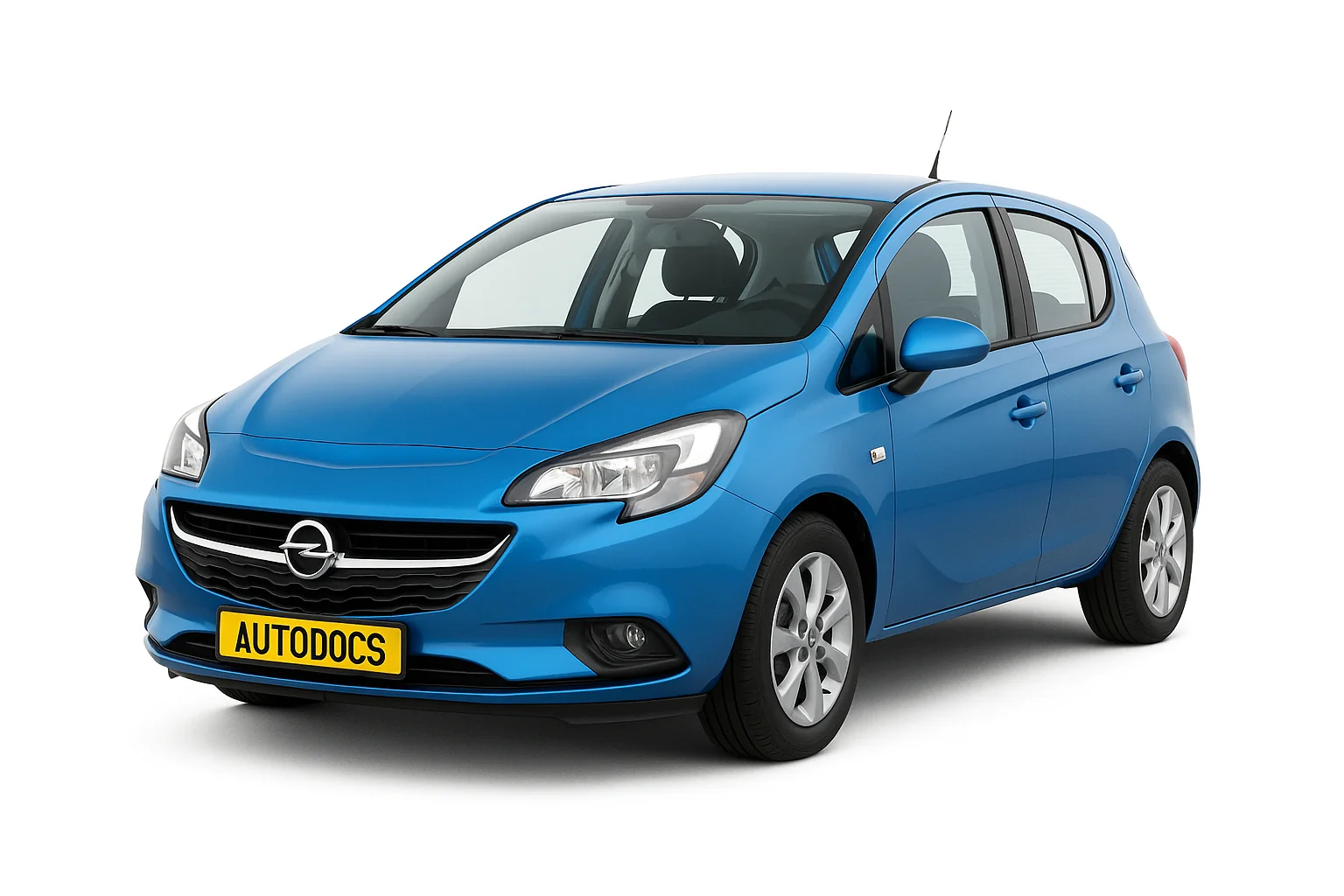

Opel Corsa E представляє 5 покоління модельного ряду Корса, яке випускалося у 2014, 2015, 2016, 2017, 2018, 2019 роках. Також відома під назвою Vauxhall Corsa Е. У цій статті ви знайдете опис запобіжників і реле Опель Корса Е зі схемами блоків, фото прикладами виконання та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників у блоках, а також їх кількість може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Блоки в салоні
У салоні автомобіля блок із запобіжниками знаходиться з лівого боку у нижній частині панелі приладів. У автомобілях з правим кермовим керуванням – у бардачку.
| № | Опис |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Електричні склопідйомники |
| 4 | Перетворювач напруги |
| 5 | Модуль керування кузовним обладнанням 1 |
| 6 | Модуль керування кузовним обладнанням 2 |
| 7 | Модуль керування кузовним обладнанням 3 |
| 8 | Модуль керування кузовним обладнанням 4 |
| 9 | Модуль керування кузовним обладнанням 5 |
| 10 | Модуль керування кузовним обладнанням 6 |
| 11 | Модуль керування кузовним обладнанням 7 |
| 12 | Модуль керування кузовним обладнанням 8 |
| 13 | – |
| 14 | Задні двері |
| 15 | Система подушок безпеки |
| 16 | З'єднання каналом передачі даних |
| 17 | Запалювання |
| 18 | Кондиціонер |
| 19 | Люк на даху |
| 20 | Система допомоги під час паркування/ Датчик дощу/ Передня камера |
| 21 | Гальмівний перемикач |
| 22 | Аудіосистема |
| 23 | Відображати |
| 24 | – |
| 25 | Допоміжний домкрат |
| 26 | Приладова дошка |
| 27 | Підігрів сидіння водія |
| 28 | – |
| 29 | – |
| 30 | Панель приладів/ Підігрів сидінь/ FlexDock |
| 31 | Попередження |
| 32 | Підігрів сидіння пасажира |
| 33 | – |
| 34 | Кермо з підігрівом |
| 35 | Комплект для ремонту шин |
| 36 | – |
| 37 | Задній склоочисник |
| 38 | Прикурювач |
| 39 | Електричні склопідйомники/ люк на даху/ дисплей коробки Automatik |
| 40 | – |
За роботу прикурювача відповідає запобіжник №38.
Блок під капотом
Під капотом, в моторному відсіку праворуч, під захисною кришкою знаходиться основний блок запобіжників і реле.
| № | Позначення |
|---|---|
| 1 | Інтерфейсний модуль причепа, задня несуча система |
| 2 | – |
| 3 | Датчик батареї |
| 4 | Паливний насос модуля управління шасі |
| 5 | АБС |
| 6 | Ближнє світло та денні ходові вогні ліворуч, ксенонові заслінки далекого світла ліворуч і праворуч |
| 7 | – |
| 8 | Модуль керування коробкою передач MTA, модуль керування зрідженим нафтовим газом |
| 9 | Виявлення напруги модуля керування кузовним обладнанням |
| 10 | Регулювання фар |
| 11 | Задній склоочисник |
| 12 | Обігрів заднього скла |
| 13 | Ближнє світло і денне ходове світло праворуч |
| 14 | Зовнішнє дзеркало з підігрівом |
| 15 | – |
| 16 | Комплект підсилювача гальм |
| 17 | Запалювання, живлення кривошипу |
| 18 | Модуль керування двигуном |
| 19 | Паливний насос |
| 20 | – |
| 21 | Соленоїди двигуна, датчики двигуна |
| 22 | – |
| 23 | Система упорскування |
| 24 | Система миття |
| 25 | – |
| 26 | Датчики двигуна |
| 27 | Запірний клапан обігрівача |
| 28 | Модуль керування двигуном |
| 29 | Модуль керування двигуном |
| 30 | Модуль керування двигуном |
| 31 | Далеке світло ліворуч, ксенон ближнього світла ліворуч |
| 32 | Далеке світло праворуч, ксенон ближнього світла праворуч |
| 33 | Модуль керування двигуном |
| 34 | Попередження |
| 35 | Муфта компресора кондиціонера |
| 36 | Передні протитуманні фари |
| № | Призначення |
|---|---|
| 1 | Насос АБС |
| 2 | Передній двірник |
| 3 | Вентилятор |
| 4 | Панель приладів |
| 5 | - |
| 6 | Підігрівач дизельного палива |
| 7 | Трансмісія |
| 8 | Вентилятор охолодження низький |
| 9 | Вентилятор охолодження, високий рівень |
| 10 | Вентилятор охолодження |
| 11 | Стартер |
