Mitsubishi Fuso Canter 8 – siguranțe și relee

Mitsubishi Canter 8 generația a fost lansată oficial în 2012 și reprezintă o serie de camioane de tonaj mediu, cu diverse variante de caroserie. Anii de producție: 2013, 2014, 2015, 2016, 2017, 2018, 2019. În 2020, modelul a suferit o actualizare și este produs și în prezent. În această publicație, vom analiza în detaliu descrierea siguranțelor și releelor pentru Mitsubishi Canter generația 8, cu schemele blocurilor și locațiile acestora. vom indica siguranța care protejează bricheta.

Având în vedere marea varietate de modificări ale Mitsubishi Fuso Canter 8, nu există o descriere generală unică a siguranțelor și releelor. În schemele prezentate și în configurația vehiculului dumneavoastră pot exista diferențe. Verificați denumirile cu schemele proprii.

Blocul din habitaclu

Blocul cu siguranțe și relee se află în interiorul panoului inferior, în fața scaunului pasagerului. Pentru acces, îndepărtați capacul de protecție.

Fotografie – exemplu

Schema

Denumire

Pentru brichetă răspunde siguranța numărul F16 de 20A.

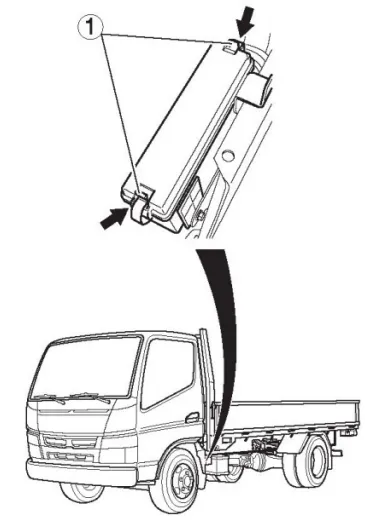

Bloc lângă baterie

În exteriorul vehiculului, lângă baterie, este instalat un bloc suplimentar.

Fotografie

Schema

Descrierea siguranțelor consultați în tabelul de mai sus.

Decodificare

• HF01 – 140А SAM
• HF02 – Rezervă
• HF03 – 80А SAM
• HF04 – Rezervă
• HF05 – 60А Iluminare ECU
• HF06 – 40А Releu contact
• HF07 – Rezervă
• HF08 – 50А Unitate hidraulică
• HF21 – Rezervă
• HF22 – 40А SAM

Închideți capacul etanș, pentru a preveni pătrunderea apei în interior!
