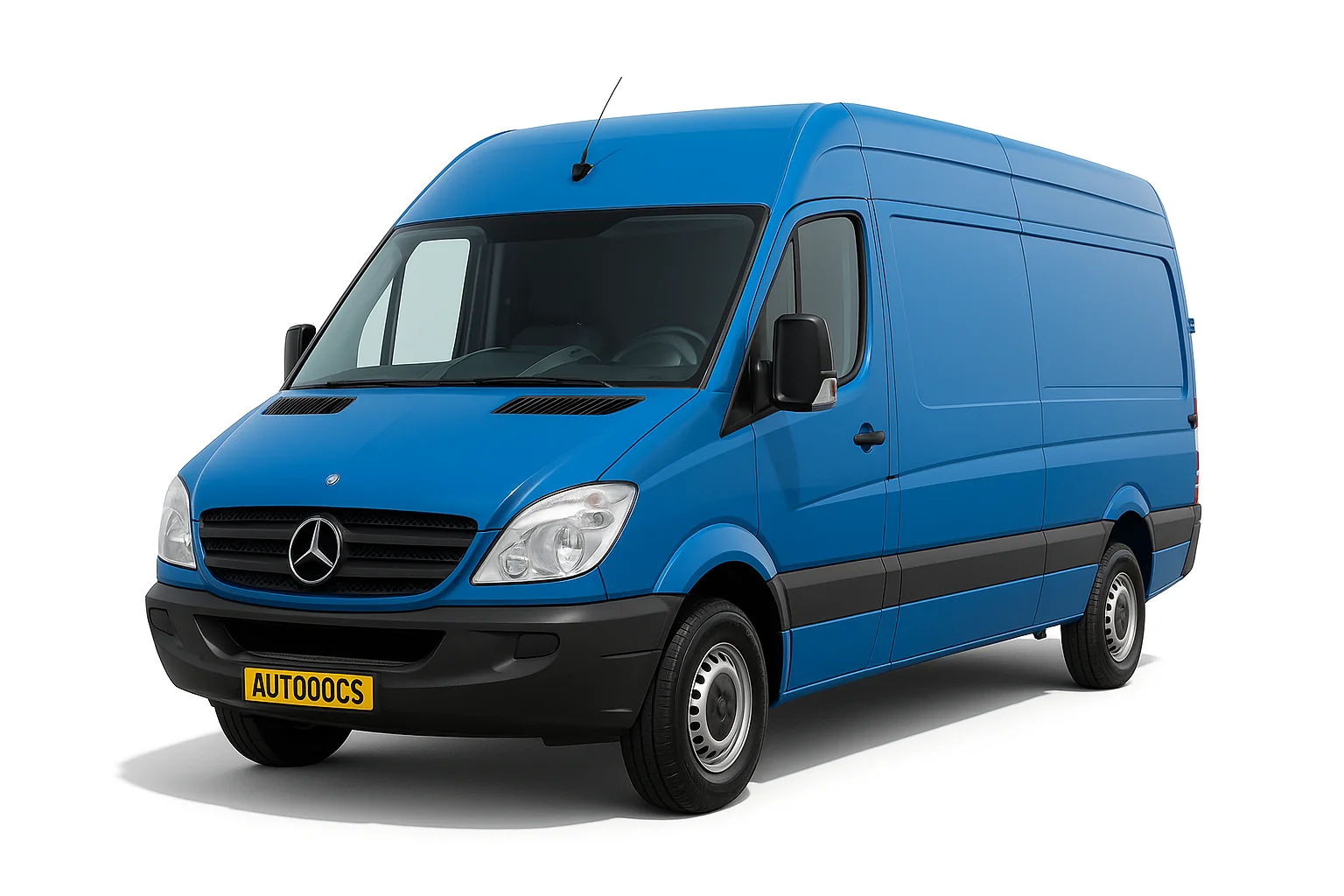

Mercedes-Benz Sprinter 906 представляє 2 покоління модельного ряду Мерседес Спринтер. Роки виробництва: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 і 2017 з різними варіантами двигуна (411, 511, 515 CDI тощо). У цьому матеріалі ви знайдете інформацію про місця розташування електронних блоків керування, описом запобіжників і реле Мерседес Спринтер 906 зі схемами блоків і фото прикладами їх виконання. Виділимо запобіжники, що відповідають за прикурювач.
Виконання блоків і призначення елементів у них може відрізнятись від представленого і залежить від року випуску, рівня оснащення та регіону поставки.
Не підходить покоління або схеми?
[Опис Спринтер 1]
[Опис Спринтер 3]
[Опис Спринтер Классик]
Зміст
Розташування блоків
Загальна схема розташування блоків
| № | Описание |
|---|---|
| 1 | Електронний блок управління ABS |
| 2 | Реле електродвигуна вентилятора вентилятора конденсатора кондиціонера |
| 3 | Електронний блок керування кондиціонером - у панелі керування обігрівачем |
| 4 | Блок керування електродвигуном вентилятора кондиціонера /опалювача - поруч з електродвигуном вентилятора |
| 5 | Підсилювач сигналу антени |
| 6 | Блок керування пневмопідвіскою - стійка "0" |
| 7 | Сирена протиугінної системи - моторний відсік, ліва частина |
| 8 | Додаткова акумуляторна батарея - моторний відсік, ліва частина |
| 9 | Реле додаткового акумулятора |
| 10 | Блок керування додатковим обігрівачем (тип 1) |
| 11 | Блок керування додатковим обігрівачем (тип 2) |
| 12 | Блок керування додатковим обігрівачем (тип З) - у блоці обігрівача |
| 13 | Акумуляторна батарея |
| 14 | Діагностичний роз'єм (DLC) |
| 15 | Блок керування електрообладнанням дверей, з боку водія |
| 16 | Блок керування електрообладнанням лівих задніх дверей |
| 17 | Блок керування електрообладнанням правих задніх дверей |
| 18 | Електронний блок керування двигуном (дизель) - двигун 651 |
| 19 | Електронний блок керування двигуном (дизель) - крім двигуна 651 |
| 20 | Електронний блок керування двигуном (бензин) - на двигуні |
| 21 | Блок запобіжників /реле, приладова панель |
| 22 | Блок запобіжників /реле, простір для ніг |
| 23 | Блок запобіжників /реле, під сидінням |
| 24 | Блок керування свічками розжарювання - двигун 646 |
| 25 | Блок керування свічками розжарювання - крім двигуна 646 |
| 26 | Блок керування фарами, ліворуч (ксенонові фари) |
| 27 | Блок керування фарами, право (ксенонові фари) |
| 28 | Блок керування коректором фар - стійка "А" |
| 29 | Реле обігрівача заднього скла 1 |
| 30 | Реле обігрівача заднього скла 2 (з протиугінною системою) |
| 31 | Реле обігрівача лобового скла |
Блок запобіжників і реле під панеллю
Під панеллю приладів, у просторі для ніг на лівій стороні автомобіля, за захисною кришкою розміщено основний блок із запобіжниками та реле. Для доступу треба повернути кріплення в середині кришки.
| № | A | Позначення |
|---|---|---|
| 1 | 15A | Звуковий сигнал |
| 2 | 25A | Блокування рульової колонки (ELV), електронний вимикач запалювання і стартера (EZS) |
| 3 | 10A | Клема 30z (бензинові двигуни), електронний вимикач запалювання і стартера (EZS), комбінація приладів |
| 4 | 5A | Перемикач світла (LDS), блок перемикачів на центральній консолі (OBF; клема 30) |
| 5 | 30A | Передній склоочисник |
| 6 | 15A | Паливний насос |
| 10A | Керування двигуном, клема 87 (5) (автомобілі з кодом MI6/XM0) | |
| 7 | 5A | Модуль труби колонки рульового керування (MRM) |
| 8 | 20A | Керування двигуном, клема 87 (2) |
| 9 | 20A | Керування двигуном, клема 87 (3) (автомобілі з бензиновим двигуном) |
| 25A | Керування двигуном, клема 87 (3) (автомобілі з дизельним двигуном) | |
| 20A | Керування двигуном, клема 87 (1) (автомобілі з кодом MI6/XM0) | |
| 10 | 10A | Керування двигуном, клема 87 (4) |
| 11 | 15A | Клема 15R |
| 12 | 10A | Подушка безпеки, клема 15R |
| 13 | 15A | Аудіомодуль, прикурювач, освітлення бардачка, вантажопідйомний борт виробника кузова, гніздо електроживлення PND (мобільна навігаційна система) |
| 14 | 5A | Перемикач світла (LDS), комбінація приладів, діагностичний роз'єм, деактивація сигналізатора руху заднім ходом, система захисту від крадіжки з відстеженням автомобіля, клема 15 |
| 15 | 5A | Система регулювання кута нахилу фар (LWR), система опалення в передній частині автомобіля |
| 16 | 10A | Керування двигуном, клема 87 (1) |
| 17 | 10A | Подушка безпеки |
| 18 | 7,5A | Клема 15, вимикач стоп-сигналу |
| 19 | 7,5A | Внутрішнє освітлення, клема 30 |
| 20 | 25A | Клема 30, правий передній склопідіймач, модуль реєстрації та збудження сигналів |
| 21 | 5A | Блок керування двигуна, клема 15 |
| 22 | 5A | ABS, ESP, клема 15 |
| 23 | 20/25A | Стартер, клема 50 |
| 10A | Керування двигуном, клема 87 (6) (автомобілі з кодом MI6/XM0) | |
| 24 | 10A | Компоненти двигуна, клема 15 (дизельні двигуни), блок керування (автомобілі з двигуном на природному газі NGT) |
| 25 | 25A | Розетка передньої панелі |
| 26 | 25A | Блок керування дверей водія |
| 27 | 10A | Діагностичний роз'єм |
| 28 | 25A | Гальмівна система (клапани) |
| 29 | 40A | Гальмівна система (підкачувальний насос) |
| 30 | 7,5/10A | Клема 87 (5) двигунів (7,5А - M272, OM651; 10А - OM642) |
| 31 | 7,5/10A | Клема 87 (6) двигунів (7,5A - OM651, M271, M272; 10A - OM642) |
| 32 | 30A | Фаро очищувач |
| 33 | 15A | Протиугінна сигналізаційна система (EDW), проблисковий маячок/СГУ |
| 34 | 10A | Резерв (до 03/07) |
| 10A | Модуль додаткових покажчиків повороту | |
| 35 | 15A | Радіоприймач 1 DIN |
| 20A | Радіоприймач 2 DIN | |
| 36 | 7,5A | Мобільний телефон, тахограф, тримач навігаційної системи |
| 37 | 30A | Вентилятор у передній частині салону, система додаткового опалення, ступінь вентилятора 1 |
| 38 | 7,5A | Таймер системи додаткового опалення, радіоприймач, електрообладнання для доукомплектації - гніздо за нормою DIN, система FleetBoard, прилад захисту від крадіжки з відстеженням автомобіля |
| 39 | 30A | Підігрів сидіння |
| 40 | 10A | Електрообладнання кузова, сторонні виробники |
| 5A | Блок керування гальмівної системи | |
| 41 | 10A | Кондиціонер спереду, CD-чейнджер, система опалення, система опалення задньої частини салону |
| 42 | 7,5/10A | Датчик руху, комфортне освітлення, супутниковий радіоприймач, лампа для читання і ліхтар освітлення вантажного відсіку, освітлення багажної секції |
| 43 | 7,5A | Кондиціонер у задній частині салону |
| Реле | ||
| R1 | Реле звукового сигналу | |
| R2 | Реле переднього склоочисника, режим 2 | |
| Реле склоочисників, ступінь 1/2 | ||
| R3 | Реле паливного насоса | |
| Реле стартера, клема 15 (автомобілі з кодом MI6/XM0) | ||
| R4 | Реле переднього склоочисника, режим 1 | |
| Реле вкл. / викл. склоочисників | ||
| R5 | Реле стартера, клема 50 | |
| R6 | Реле, клема 15R | |
| R7 | Реле керування двигуном, клема 87 | |
| R8 | Реле, клема 15 | |
Блоки запобіжників і реле під сидінням
З лівого боку, під сидінням водія, встановлено кілька блоків із запобіжниками і реле.
Блок запобіжників і реле збоку сидіння
Для доступу треба прибрати захисну кришку.
Варіант 1
| № | A | Призначення |
|---|---|---|
| 1 | 5A | Регулювання положення дзеркал, реле обігріву заднього скла |
| 2 | 30A | Задній склоочисник |
| 3 | 5A | Таймер обігрівача, відеокамера заднього ходу, перемикач на нейтральну передачу (при системі полегшення рушання з місця, повному приводі та функції продовження роботи двигуна), електрообладнання для доукомплектації - гніздо DIN (дах), система FleetBoard, система захисту від крадіжки з відстежуванням автомобіля, освітлення аварійного молотка в задній частині автомобіля, освітлення аварійного виходу |
| 4 | 7,5A | Тахограф, система автоматичного регулювання частоти обертання (ADR), механізм відбору потужності, з'єднувальне пристосування для причепа (AAG) |
| 5 | 10A | Блок керування системою перемикання передач (EGS), клема 87 |
| 5A | Функція пуску, вимкнення двигуна ECO, перемикач капота | |
| 6 | 5A | Повний привід |
| 10A | Повний привід, система регулювання дорожнього просвіту (ENR), додатковий масляний насос | |
| 7 | 7,5/10/15A | Модуль важеля керування АКПП (EWM) |
| 8 | 10A | Самоскид з перекиданням кузова на три сторони/вантажопідйомний борт, клема 15, PARKTRONIC |
| 9 | 15A | СГУ/вентилятор у даху |
| 7,5A | Муфта компресора системи кондиціонування повітря, попереджувальний зумер для сигналізатора руху заднім ходом, що відключається | |
| 10 | 25A | Обладнання кузова, клема 30 |
| 11 | 15A | Обладнання кузова, клема 15 |
| 12 | 10A | Обладнання кузова, клема D+ |
| 13 | 10A | Додатковий модуль покажчиків сигналу повороту (до 03/07) |
| 30A | Кондиціонера в задній частині салону | |
| 20A | Паливний насос FSCM (контрольний модуль вимірювання рівня палива) | |
| 15A | Реле паливного насоса без FSCM (автомобілі з кодом MI6/XM0) | |
| 14 | 20A | Розетка для причепа |
| 15 | 25A | З'єднувальне пристосування для причепа (AAG) |
| 16 | 7,5A | Система контролю тиску в шинах (RDK), Parktronic |
| 17 | 25A | Блок керування параметризованим спецмодулем (PSM) |
| 18 | 25A | Блок керування параметризованим спецмодулем (PSM) |
| 19 | 5/10A | Стельова блок-панель керування (DBE) |
| 25A | Підйомно-зсувний люк, стельова блок-панель керування (DBE) | |
| 10A | Система ЕРА-ГЛОНАСС | |
| 20 | 7,5A | Контурні ліхтарі, освітлення номерного знака, ідентифікаційний ліхтар |
| 21 | 30A | Обігрів заднього скла без EDW (протиугінної сигналізаційної системи) |
| 15A | Обігрів заднього скла з EDW (протиугінною сигналізаційною системою) | |
| 22 | 15A | Обігрів заднього скла |
| 20A | Гніздо електроживлення автомобіля | |
| 23 | 10A | Електрообладнання кузова, сторонній виробник |
| 15A | Розетка в задній частині салону, зліва | |
| 24 | 15A | Розетка короба сидіння водія |
| 25 | 15A | Розетка в задней части салона справа |
| 26 | 25A | Додатковий рідинний обігрівач |
| 27 | 25A | Додатковий підігрівач |
| 20A | Додатковий повітряний обігрівач | |
| 28 | 30A | Кондиціонер у задній частині салону (до 03/07) |
| 7,5A | CNG, клема 87 | |
| 25A | Реле стартера SRB (блок запобіжників і реле; автомобілі без буферної акумуляторної батареї) | |
| 25A | Стартер за підтримки бортової мережі за рахунок додаткової акумуляторної батареї | |
| 29 | 10/30A | Повний привід |
| 7,5A | Клема 87 (7) газопаливна система, автомобілі з двигуном на природному газі NGT | |
| 30 | 30A | Пневмопідвіска (компресор), підсилювач гальмівного приводу (для країн Північної Америки) |
| 10A | Привід на всі колеса (компресор) | |
| 15A | Вентилятор додаткового теплообмінника | |
| 31 | 15/30A | Зсувні двері зліва, вентилятор у задній частині салону |
| 15A | Підсилювач механізму закривання зсувних дверей, зліва | |
| 32 | 10A | Keyless Entry |
| 5A | Система SCR - реле управління системи нейтралізації відпрацьованих газів | |
| 33 | 30A | Зсувні двері праворуч, блок підвіски (ENR) |
| 15A | Підсилювач механізму закривання зсувних дверей, праворуч | |
| 34 | 30A | Ліві зсувні двері (до 03/07) |
| 20A | Система SCR - система опалення 1, відновник AdBlue®, автомобілі з системою нейтралізації відпрацьованих газів дизельного двигуна | |
| 35 | 30A | Гальмівний бустер |
| 5A | Система SCR - система опалення 2, відновник AdBlue®, автомобілі з системою нейтралізації відпрацьованих газів дизельного двигуна | |
| 36 | 15A | Система SCR - управління та система опалення 3, відновник AdBlue®, автомобілі з системою нейтралізації відпрацьованих газів дизельного двигуна |
| 37 | 5A | Система COLLISION PREVENTION ASSIST / FCW (система попередження про зіткнення спереду) |
| 5A | Сигналізація перестроювання / BSM (система контролю мертвої зони) | |
| 38 | 10A | Мультифункціональна відеокамера (MK) із системою адаптації фар дальнього світла з функцією попередження про з'їзд зі смуги руху |
| 39 | 7,5A | Електрообладнання кузова (розвізна експлуатація), посилена система кондиціонування повітря в задній частині автомобіля |
| 15A | Стельовий вентилятор, сирена | |
| 40 | 15A | Зарядний струм від буферної акумуляторної батареї (автомобілі з буферною акумуляторною батареєю) |
| 41 | 7,5A | SAM (модуль реєстрації та збудження сигналу) опорна напруга буферної акумуляторної батареї |
| 42 | 30A | Система кондиціонування повітря в задній частині автомобіля |
| 43 | 10A | Електрична підніжка / зсувні двері, праворуч |
| 44 | 10A | Електрична підніжка / зсувні двері, зліва |
| 45 | 5A | Електрична підніжка, модуль управління і попереджувальний зумер |
| Реле | ||
| R1 | Реле кл. D+ виробника кузова | |
| R2 | Реле кл. 15 виробника кузова | |
| R3 | Реле освітлення | |
| Реле вантажопідйомного борту | ||
| R4 | Реле фароомивача | |
| R5 | Реле проблискового маячка | |
| R6 | Реле звукового сигналу EDW (EDW - протиугінна сигналізаційна система) | |
| R7 | Не використовується | |
| R8 | Реле СГУ | |
| R9 | Реле циркуляційного насоса | |
| R10 | Не використовується | |
Варіант 2
| № | A | Опис |
|---|---|---|
| 1 | 5А | Панель керування склопідіймачами в дверях водія Реле 2 обігріву заднього скла |
| 2 | 30А | Електродвигун очищувача заднього скла в розпашних дверях |
| 3 | 5А | Таймер Вимикач нейтрального положення КП Панель індикації Камера заднього виду |
| 4 | 7,5А | Перемикач для регулювання робочих обертів Контрольний датчик коробки відбору потужності Блок керування розпізнавання причепа Блок керування тахографа |
| 5 | 5/10А | Селектор Блок управління мех. КП з електронним керуванням Кінцевий вимикач капота (з листопада 2011 року) |
| 6 | 5/10А | Нагрівальний резистор системи вентиляції картера двигуна Блок керування системи регулювання АКБ (з травня 2011 до травня 2013) |
| 7 | 10А | Нагрівальний елемент паливного фільтра |
| 8 | 5/10А | Клавіша перекидного пристрою Блок керування паркувального асистента (з травня 2013) Реле спецнадбудов, кл. 15 (до листопада 2011) Роз'єм, 6-контактний -T6ah- Роз'єм, 7-контактний -T7f- (сполучна колодка вантажопідйомного борту) |
| 9 | 15А | Вимикач вентилятора в даху для припливної вентиляції вантажного відсіку (до листопада 2011) Реле сирени (до листопада 2011) Не використовується (з листопада 2011) |
| 10 | 25А | Для виробника надбудов і спецобладнання |
| 11 | 15А | Реле спецнадстроек, кл. 15 |
| 12 | 10А | Реле спецнадбудов, кл. 61 |
| 13 | Резервний | |
| 14 | 20А | Роз'єм, 9-контактний -T9b- (підготовка для постзаводського встановлення ТЗК) Розетка TSU |
| 15 | 25А | Блок керування розпізнавання причепа |
| 16 | 7,5А | Блок керування паркувального асистента Блок керування системи контролю тиску в шинах |
| 17 | 25А | Блок керування для програмованих спеціальних функцій |
| 18 | 25А | Блок керування для програмованих спеціальних функцій |
| 19 | 5/25А | Блок керування електрообладнання даху |
| 20 | 7,5/10А | Реле прокачування ОЖ після вимкнення двигуна Реле підсвічування входу і простору для ніг |
| 21 | 30А | Реле обігріву заднього скла |
| 22 | 15А | Реле обігріву заднього скла 2 |
| 23 | 10/15А | Вимикач освітлення вантажної платформи Розетка 12 В 2 -U18- |
| 24 | 15А | Розетка 12 В 4 |
| 25 | 15А | Розетка 12 В 3 |
| 26 | 25А | Блок керування додаткового обігрівача |
| 27 | 20/25А | Блок керування додаткового обігрівача |
| 28 | 30/40А | Реле гідравлічного насоса КП, Реле стартера 1 |
| 29 | 15А | Блок керування мех. КП з електронним керуванням |
| 30 | 5А | Блок керування системи регулювання АКБ |
| 31 | 15/30А | Блок керування лівих зсувних дверей (з травня 2012) Блок керування заднього припливного вентилятора Задній припливний вентилятор |
| 32 | 5А | Блок керування для контролю АКБ |
| 33 | 7,5/15/30А | Не використовується Блок керування правих зсувних дверей (з травня 2012) Реле блокування роздавальної коробки (з січня 2012) Пневмокомпресор (із січня 2012) |
| 34 | 7,5/15А | Блок керування системи обігріву відновника Датчик КП для блокування диференціала |
| 35 | 3/15А | Блок керування системи обігріву відновника Блок керування захисту пневмокомпресора (з січня 2012) |
| 36 | 5А | Не використовується (до січня 2012) Вимикач пневмокомпресора (з січня 2012) |
| 37 | Резерв | |
| 38 | Резерв | |
| 39 | 7,5/15А | Вимикач вентилятора в даху для припливної вентиляції вантажного відсіку (з листопада 2011) Реле сирени (з листопада 2011 року) |
| 40 | Резерв | |
| 41 | Резерв | |
| 42 | 30А | Блок керування вентилятора випарника -J349- |
| 43 | Резерв | |
| 44 | Резерв | |
| 45 | Резерв | |
| 46 | Резерв | |
| 47 | Резерв | |
| 48 | Резерв | |
| 49 | Резерв | |
| 50 | Резерв | |
| 51 | Резерв | |
| 52 | Резерв | |
| 53 | Резерв | |
| 54 | Резерв | |
| 55 | Резерв | |
| 56 | Резерв |
Реле під сидінням
Під самим сидінням можуть встановлюватися додаткові реле.
| № | Опис |
|---|---|
| R1 | Реле стартера, автомобілі з правостороннім розташуванням рульового керування |
| R2 | Реле розвантаження, клема 15 |
| R3 | Реле, клема 15, стартер |
| R4 | Реле вторинного нагнітання повітря / насоса вторинного повітря Реле системи SCR, автомобілі з системою нейтралізації відпрацьованих газів |
| R5 | Реле паливного насоса |
| R6 | Реле вентилятора спереду, ступінь вентилятора 1 |
| R7 | Реле розвантаження, клема 15 R |
| R8 | Реле стартера, додаткова акумуляторна батарея Реле стартера, автомобілі з лівостороннім розташуванням рульового керування |
| R9 | Реле 1, система обігріву заднього скла |
| R10 | Реле 2 системи обігріву заднього скла з EDW (протиугінною сигналізаційною системою) Реле плужного снігоочисника, ближнє світло зліва |
| R11 | Реле 1, електрична підніжка ліворуч Реле плужного снігоочисника, ближнє світло праворуч |
| R12 | Реле 2, електрична підніжка зліва Реле плужного снігоочисника, дальнє світло зліва |
| R13 | Реле розвантаження, клема 15 (2) Реле плужного снігоочисника, дальнє світло праворуч |
| R14 | Реле 1, система обігріву вітрового скла |
| R15 | Реле, виробник кузова, клема 15 |
| R16 | Реле, виробник кузова, клема 61 (D+) |
| R17 | Реле обладнання для доукомплектації вантажопідйомним бортом Реле комфортабельного освітлення |
| R18 | Реле фароочисника |
| R19 | Реле маячка із сиреною |
| R20 | Реле системи EDW (протиугінної сигналізаційної системи), звуковий сигнал |
| R21 | Реле контурного / ідентифікаційного ліхтарів (для країн Північної Америки) Реле ліхтарів освітлення номерного знака (розвізна експлуатація) Реле вентилятора, додаткового повітряного опалення, ступінь вентилятора 1 |
| R22 | Реле вентилятора, додаткового повітряного опалення, ступінь вентилятора 2 |
| R23 | Реле маячка із сиреною Реле, клема 61 (D+), прилад захисту від крадіжки з відстеженням автомобіля |
| R24 | Реле 1, електрична підніжка праворуч |
| R25 | Реле 2, електрична підніжка праворуч |
| R26 | Реле сигналізатора руху заднім ходом вимкн. Реле приладу захисту від крадіжки з відстеженням автомобіля |
Блок силових запобіжників
У разі встановлення додаткового акумулятора під сидінням, до нього також може встановлюватися блок додаткових запобіжників високої потужності.
| № | A | Призначення |
|---|---|---|
| 1 | Резервний | |
| 2 | 80А | Модуль реєстрації та збудження сигналів (SAM) / модуль запобіжників і реле (SRB) |
| 3 | Резервний | |
| 4 | 150А | Вхід буферної акумуляторної батареї |
| 5 | 150А | SAM (модуль реєстрації та збудження сигналу) / SRB (блок запобіжників і реле), клема 30 блок запобіжників |
| 6 | ||
| 7 | ||
| 8 | 100А | Гальмо - сповільнювач, у поєднанні з реле роз'єднувача акумуляторної батареї |
| 9 | 150А | Додаткова акумуляторна батарея |
| 10 | 250А | Гідравлічний насос приводу плужного снігоочисника, Вантажопідйомний борт, Самоскид |
| № | A | Опис |
|---|---|---|
| 12 | Резервний | |
| 13 | 150A | Електричний додатковий опалювальний пристрій (PTC) |
| 80A | Система кондиціонування повітря в задній частині автомобіля, посилена | |
| 14 | 60A | Електровентилятор системи кондиціонування повітря - кабіна без перегородки або з посиленою системою кондиціонування повітря в задній частині автомобіля (автомобілі з колісною базою 3665 мм) |
| 40A | Електровентилятор системи кондиціонування повітря - кабіна з перегородкою або з посиленою системою кондиціонування повітря в задній частині автомобіля | |
| 40A | Електровентилятор системи кондиціонування повітря - кабіна, відкрита модифікація автомобіля | |
| 70A | Електричний вентилятор | |
| 15 | Резервний | |
| 16 | 100A | Гальмо-уповільнювач, не в поєднанні з реле роз'єднувача акумуляторної батареї |
| 150A | Реле роз'єднувача акумуляторної батареї | |
| 17 | Резервний | |
| 18 | 300A | Генератор |
Блок на акумуляторі
Блок силових запобіжників у вигляді плавких вставок знаходиться біля акумуляторної батареї в просторі для ніг з лівого боку автомобіля.
| № | A | Позначення |
|---|---|---|
| 1 | 80A | Реле передпускового підігріву двигуна |
| 40A | Насос вторинного повітря (автомобілі з бензиновим двигуном) | |
| 2 | 80A | Вентилятор системи охолодження двигуна - кондиціонер |
| 25A | Реле, клема 15, стартер (автомобілі з кодом MI6/XM0; автомобілі з буферною акумуляторною батареєю) | |
| 25A | Реле стартера, без підтримки (автомобілі з буферною акумуляторною батареєю) | |
| 70A | Вентилятор системи охолодження двигуна (автомобілі без буферної акумуляторної батареї) | |
| 40A | Електровентилятор системи кондиціонування повітря - кабіна (автомобілі без буферної акумуляторної батареї) | |
| 40A | Електровентилятор системи кондиціонування повітря - кабіна з перегородкою або з посиленою системою кондиціонування в задній частині автомобіля (автомобілі без буферної акумуляторної батареї) | |
| 60A | Електровентилятор системи кондиціонування повітря - кабіна з перегородкою або з посиленою системою кондиціонування в задній частині автомобіля (автомобілі з колісною базою 3665 мм; автомобілі без буферної акумуляторної батареї) | |
| 3 | 80A | Модуль реєстрації та збудження сигналів / блок запобіжників і реле (автомобілі без буферної акумуляторної батареї) |
| 4 | 150A | Додаткова акумуляторна батарея в моторному відсіку, гальмо-сповільнювач (автомобілі без буферної акумуляторної батареї) |
| 5 | 150A | Клема 30, блоки запобіжників, модуль реєстрації та збудження сигналів / блок запобіжників і реле (автомобілі без буферної акумуляторної батареї) |
| 6 | Опорна точка каркаса сидіння (перемичка) | |
| 7 | 150A | Додатковий опалювальний пристрій (РТС) (автомобілі без буферної акумуляторної батареї) |
| 80A | Система кондиціонування повітря в задній частині автомобіля, посилена (автомобілі без буферної акумуляторної батареї) |
Керівництво Мерседес Спринтер
Потрібно більше інформації про ремонт і обслуговування Мерседес Спринтер 906? Вивчіть цю інструкцію:“скачати“.
