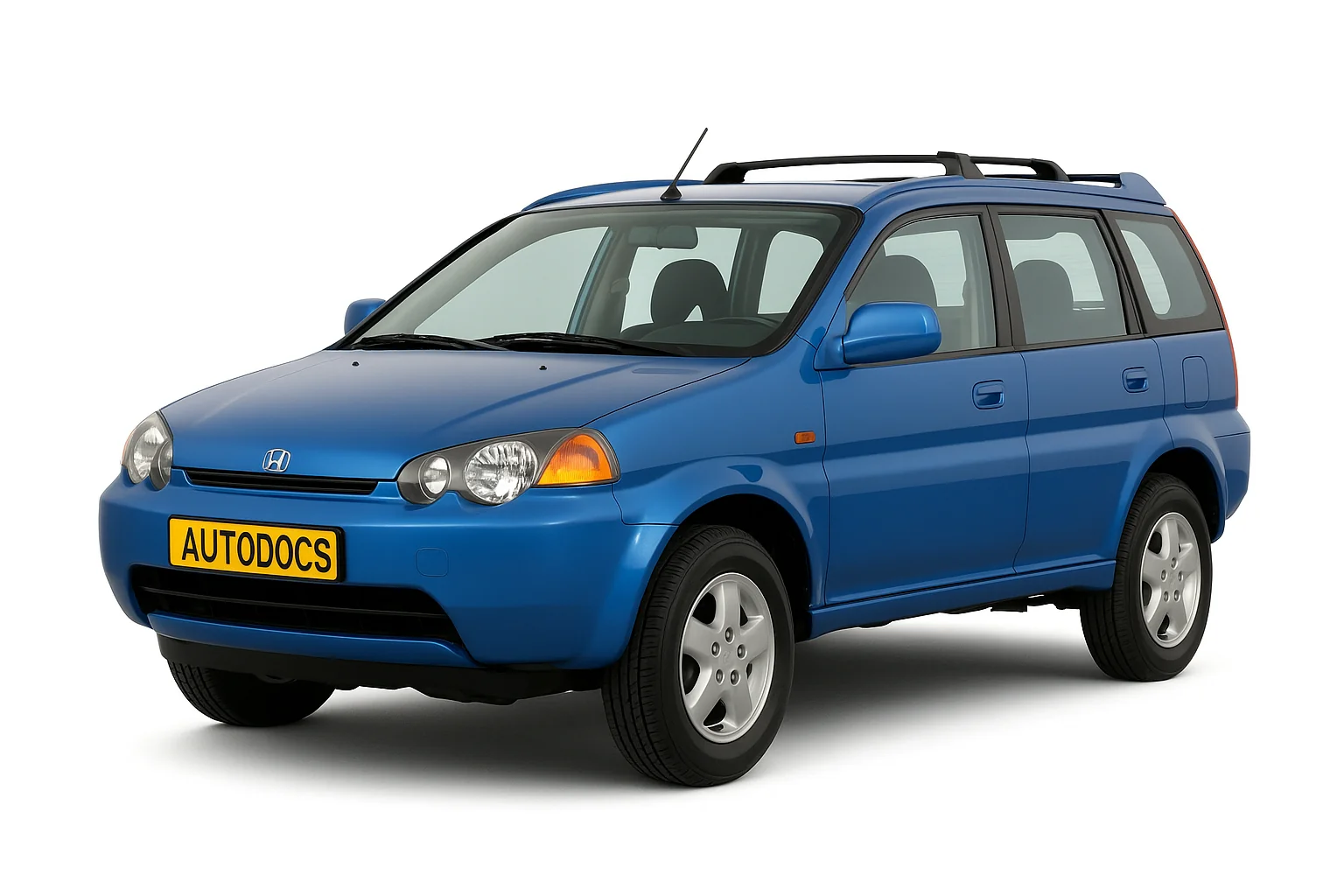

Honda HR-V 1 покоління вироблялася в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 та 2006 роках з двигуном об'ємом 1,6 літра та позначенням GH. За цей час модель пройшла рестайлінг. У нашій публікації ви знайдете опис запобіжників та реле Хонда hr v зі схемами блоків, фото прикладами їх виконання та місцями розташування. Виділимо запобіжник прикурювача.
Розташування блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків
Опис
- Інтегральний блок керування
- Блок керування замком з електроприводом/дистанційного керування
- Блок керування очисником заднього вікна (моделі kg, ке)
- Блок сигналізації швидкості автомобіля (модель кe)
- Реле електросклопідйомника (колір проводів: чорно-жовтий, чорний, чорно-білий та чорно-зелений)
- Реле сигналів повороту/аварійної сигналізації (колір проводів: зелено-оранжевий, чорний та біло-зелений)
- Реле задніх ліхтарів (колір проводів: червоно-жовтий, жовтий, червоно-чорний та червоно-жовтий)
- Коробка запобіжників/ реле під панеллю приладів
- Головне реле обігрівача сидіння (модель kg) (колір проводів: чорний, чорно-жовтий, чорно-жовтогарячий та біло-зелений) реле блокування перемикання передач (моделі kq, ku: cvt) (колір проводів: чорно-синій, жовтий, біло- зелений та чорно-жовтий)
- Реле відключення стартера (ліве кермо: cvt) (колір проводів: чорно-білий, червоно-білий, чорно-червоний та чорно-білий)
- Головне реле pgm-fi
Блок запобіжників та реле
У салоні блок запобіжників та реле знаходиться під панеллю приладів з боку водія.
Фото приклад
Схема
Позначення
| 1 | 10A Блок SRS (VA) |
| 2 | 15A Блок SRS (VA) |
| 15A Інерційний вимикач (моделі KG та КЕ), головне реле PGM-FI (за винятком моделей KG та КЕ) | |
| 3 | 20A Двигун очищувача вітрового скла, двигун омивача вітрового скла |
| 4 | 10A Вимикач електро коректора фар (моделі KG та КЕ), електро коректор фар (моделі KG та КЕ), блок керування очисником заднього скла (моделі KG та КЕ), двигун омивача заднього скла, двигун очищувача заднього скла, головний вимикач електро склопідйомника, реле електро склопідйомника |
| 5 | 10A Інтегральний блок керування, реле сигналів повороту/аварійної сигналізації, ліхтарі заднього ходу |
| 6 | 7,5A Комбінація приладів у зборі, годинник, блок сигналізації швидкості автомобіля (модель KY), блок сигналізації ременя безпеки (моделі KY та KQ), блок керування замком з електроприводом/дистанційного керування, вторинний датчик H02S (моделі KG, КЕ, KN та KQ), блок E1D (СУГ), генератор, VSS, первинний датчик H02S (моделі KG, КЕ, KN та КО), РСМ, електроклапан управління продуванням EVAP (моделі KG, KY, КЕ та KU) |
| 7 | 15A Розподільник |
| 8 | Не використовується |
| 9 | Не використовується |
| 10 | 15F Обігрівач заднього скла |
| 11 | 7,5A Реле двигуна вентилятора, реле вентилятора радіатора, реле вентилятора конденсатора, вимикач кондиціонера, реле муфти компресора кондиціонера, двигун регулятора рециркуляції, термостат кондиціонера, модулятор ABS у зборі, електропривод дзеркал, обігрівач дзеркал з електроприводом (модель із системою дистанційного керування), головне реле обігрівача сидіння (модель KG) |
| 12 | Не використовується |
| 13 | 7,5A ЄСМ/РСМ, головне реле PGM-FI |
| 14 | Не використовується |
| 15 | Не використовується |
| 16 | Не використовується |
| 17 | Не використовується |
| 18 | 15A Аудіосистема, Прикурювач |
| 19 | Не використовується |
| 20 | Не використовується |
| 21 | Не використовується |
| 22 | Не використовується |
| 23 | 7,5A Годинник, блок сигналізації ременя безпеки (моделі KY та KQ), інтегральний блок управління, освітлення салону, сигнальна лампа іммобілайзера (моделі KG, КЕ, KQ та KU), освітлення багажного відділення, ЄСМ/РСМ |
| 24 | 15A Аудіосистема |
| 25 | 15A Блок керування замком з електроприводом/дистанційного керування |
| 26 | Не використовується |
| 27 | Не використовується |
| 28 | Не використовується |
| Реле | |
| 1 | До реле електросклопідйомника |
| 2 | Реле сигналів повороту/аварійної сигналізації |
| 3 | До реле задніх ліхтарів |
| 4 | До вимикача запалювання |
| 5 | До головного реле обігрівача сидіння (модель KG) |
| До реле блокування перемикання передач (моделі KQ та KU: ОД) | |
| 6 | До головного джгута SRS |
За роботу прикурювача відповідає запобіжник номер 18 на 15А.
Блоки під капотом
Розташування
Загальна схема розташування блоків
Призначення
- Блок запобіжників та реле
- Блок керування АБС
Блок запобіжників та реле
Світлина
Звіряйте призначення зі своїми схемами на кришці блоків.
Приклад схеми
Схема
Розшифровка
| 41 | 80A Акумулятор, система подачі живлення |
| 42 | 50A Вимикач запалювання (ВАТ) |
| 43 | 20A Права фара, сигнальна лампа далекого світла |
| 44 | 7,5A Блок керування задніми протитуманними ліхтарями (моделі KG, КЕ) |
| 45 | 20A Ліва фара |
| 46 | 7,5/10A Реле задніх ліхтарів, годинник, сигнали повороту, задні ліхтарі, освітлення номерного знака, інтегральний блок управління, підсвічування комбінації приладів, підсвічування аудіосистеми, підсвічування чашкотримача, підсвічування панелі керування обігрівачем, передні габаритні вогні, регулятор я модель KQ), роз'єм С (якщо є) |
| 47 | 10/15A Ліхтарі стоп-сигналу, соленоїд блокування ключа (моделі KQ, KU), модулятор ABS у зборі, блок ЄСМ/РСМ |
| 48 | 20A Модулятор АБС (ABS у зборі) |
| 49 | 10/15A Реле сигналів повороту/аварійної сигналізації, сигнальна лампа аварійної сигналізації (моделі KG та КЕ) |
| 50 | 40A Модулятор АБС (ABS у зборі) |
| 51 | 20A Реле електросклопідйомника, двигун склопідйомника пасажира |
| 52 | 20A Головний перемикач електро склопідйомника, двигун склопідйомника водія |
| 53 | Ні |
| 54 | 30A Запобіжники №№ 23,24 і 25 (у коробці запобіжників/релі під панеллю приладів), роз'єм В (якщо є). |
| 55 | 20A Обігрівачі сидінь (модель KG) |
| 56 | 40A Двигун вентилятора |
| 57 | 20A Двигун вентилятора радіатора |
| 58 | 20A Двигун вентилятора конденсатора |
| 20A Муфта компресора кондиціонера | |
| 59 | 15A Головне реле PGM-FI, роз'єм для передачі даних |
| Реле | |
| 1 | Реле фар №1 |
| 2 | Реле фар №2 |
| 3 | Звуковий сигнал |
| 4 | Електродвигун вентилятора |
| 5 | Вентилятор конденсатора |
| 6 | Вентилятор радіатора |
| 7 | Муфта компресора кондиціонера |
| 8 | Блок ELD (CVT) |
