Ford Scorpio 1 и 2 выпускался в 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 и 1998 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Актуальные схемы блоков предохранителей и реле будут нанесены на крышку блока.
1 поколение
Места расположения блоков
1 – Главный блок – находится в задней части моторного отсека со стороны водителя, рядом с упором капота.
2 – Дополнительный блок – расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.
Вариант 1
Вариант 2

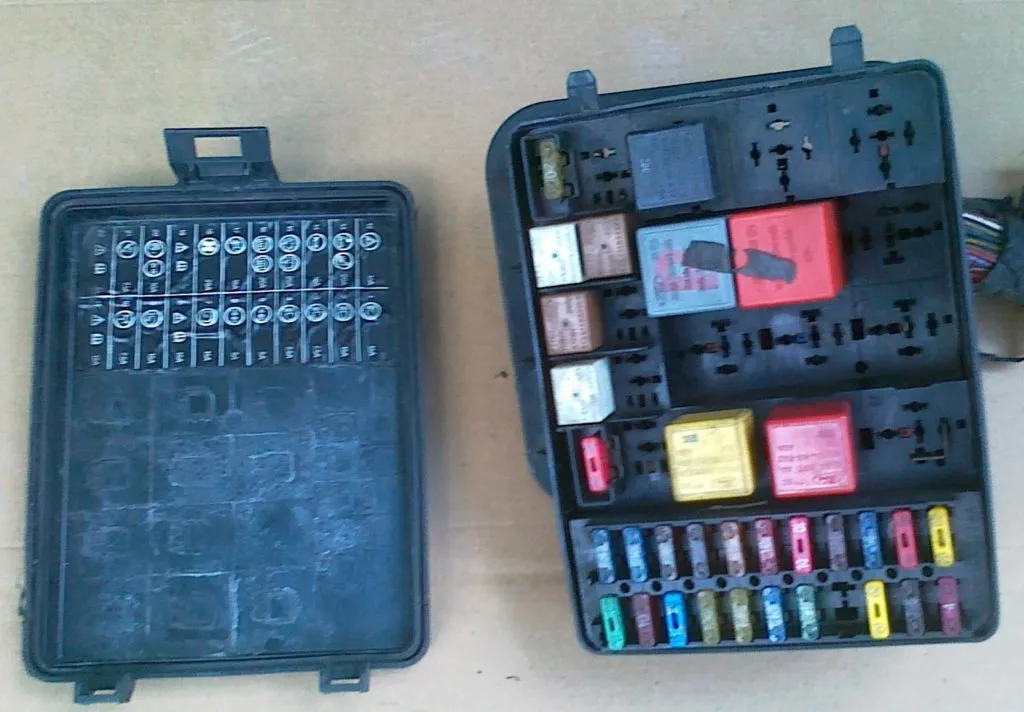

Главный блок
Вариант 1
| № | A | Описание |
|---|---|---|
| 1 | 20 | Левая фара (дальний свет). Левая фара головного света |
| 2 | 20 | Правая фара (дальний свет). Правая фара головного света |
| 3 | 10 | Левая фара (ближний свет) |
| 4 | 10 | Правая фара (ближний свет) |
| 5 | 10 | Левая фара и левый задний фонарь (габаритный свет) |
| 6 | 10 | Правая фара и правый задний фонарь (габаритный свет) |
| 7 | 15 | Плафоны освещения салона. Фонари освещения номерного знака |
| 8 | 15 | Блок управления кондиционером. Элемент обогрева ветрового стекла. Регулятор положения кузова |
| 9 | 30 | Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения |
| 10 | 20 | Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Электро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник |
| 11 | 30 | Нагнетательный насос кондиционера |
| 12 | 10 | Контрольная лампа аварийной сигнализации |
| 13 | 30 | Элемент обогрева передних сидений. Передний и задний прикуриватели |
| 14 | 30 | Звуковой сигнал |
| 15 | 30 | Электродвигатели очистителя и омывателя ветрового стекла |
| 16 | 30 | Элемент обогрева заднего стекла. Элемент обогрева наружных зеркал заднего вида |
| 17 | 20 | Противотуманные фары |
| 18 | 30 | Электродвигатель вентилятора отопителя |
| 19 | Резервный | |
| 20 | 15 | Указатели поворотов. Лампы света заднего хода |
| 21 | 15 | Лампы стоп-сигнала |
| 22 | 10 | Электрические цепи контрольных приборов и органов управления |
| 23 | 30 | Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше |
| 24 | 30 | Электродвигатели стеклоподъемников задних дверей. Электродвигатели регулировки положения задних сидений |
| Реле | ||
| I | реле зажигания после включения зажигания | |
| II | реле включения обогрева заднего стекла | |
| III | реле включения стеклоподъемников и электродвигателя люка в крыше | |
| IV | реле контрольной лампы незастегнутых ремней безопасности | |
| V | реле-прерыватель стеклоочистителей | |
| VI | реле очистителя заднего стекла | |
| VII | реле включения очистителя и омывателя фар | |
| VIII | реле времени включения плафонов | |
| IX | реле включения электродвигателей регулировки задних сидений | |
| X | реле включения дальнего света фар | |
| XI | реле зажигания при работающем двигателе | |
| XII | реле блокировки стартера для автомобилей с автоматической КП | |
| А, Е | реле включения ближнего света фар на варианте для Швеции | |
| В | резерв | |
| С | реле включения звуковых сигналов | |
| О | реле открытия крышки багажника | |
| F | реле включения ближнего света фар | |
| G | реле включения обогрева сидений | |
| Н | реле включения противотуманных фар | |
За прикуриватель отвечает предохранитель номер 13 на 30А.
Вариант 2
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Противотуманные фары |
| 2 | 5 | Габаритный свет левый и освещение номерного знака |
| 3 | 10 | Переключатель света |
| 4 | 10 | Правый габаритный свет и корректор света фар |
| 5 | 10 | Левый ближний свет |
| 6 | 30 | Регулировка сидений |
| 7 | 25 | Стеклоочистители и стеклоомыватели |
| 8 | 5 | Радиоприемник |
| 9 | 15 | Звуковой сигнал |
| 10 | 15 | Дальний свет левый |
| 11 | 15 | Дальний свет правый |
| 12 | 5 | Габаритный свет левый |
| 13 | 20 | Замок зажигания |
| 14 | 20 | Вентилятор системы отопления |
| 15 | 10 | Задний противотуманный фонарь |
| 16 | 20 | Обогреватели сидений |
| 17 | 20 | Прикуриватель |
| 18 | Резервный | |
| 19 | 15 | Омыватели фар |
| 20 | 20 | Обогреватель заднего стекла |
| 21 | 10 | Зеркало заднего вида с электрообогревом |
| 22 | 10 | Противоугонная сигнализация |
| 23 | 10 | Освещение комбинации приборов |
| 24 | 15 | Центральный замок и освещение салона |
| 25 | 25 | Электролюк |
| 26 | 30 | Электро стеклоподъемник передних дверей |
| 27 | 10 | Стоп-сигнал |
| 28 | 30 | Электро стеклоподъемник задних дверей |
| 29 | 10 | Указатели поворотов и фонари заднего хода |
За прикуриватель отвечает предохранитель номер 17 на 20А.
Дополнительный блок
| № | A | Назначение |
|---|---|---|
| 1 | 20 | Электронасос подсистемы управления впрыском топлива КСУД |
| 2 | 30 | Электродвигатель вентилятора |
| 3 | 20 | Система антиблокировки тормозов |
| 4 | 30 | Электродвигатель насоса системы антиблокировки тормозов |
| 5 | 30 | Реле времени включения обогрева ветрового стекла |
| 6 | 30 | Элемент обогрева ветрового стекла |
| 7 | 30 | Электродвигатели регулировки положения передних сидений |
| 8 | 20 | Регулятор положения кузова |
| 9 | 15 | Датчик концентрации кислорода на автомобилях с нейтрализатором отработавших газов |
2 поколение
- Дополнительный блок предохранителей
- Дополнительный блок реле под панелью приборов
- Главный блок предохранителей
- Дополнительный блок реле в моторной отсеке
Главный блок
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Противотуманные фары, подогреватели зеркал заднего вида на дверях |
| 2 | 5 | Передние габариты, лампы подсветки номерного знака |
| 3 | 10 | Выключатель освещения |
| 4 | 10 | Правая фара – ближний свет, корректор фар |
| 5 | 10 | Ближний свет – левая фара |
| 6 | 30 | Электропривод сиденья |
| 7 | 25 | Омыватель/ очиститель лобового стекла, омыватели фар |
| 8 | 5 | Аудиосистема, блок управления противоугонной системы |
| 9 | 15 | Звуковой сигнал |
| 10 | 10 | Дальний свет — левая фара |
| 11 | 10 | Дальний свет – правая фара |
| 12 | 5 | Передний габарит – правый |
| 13 | 20 | Замок зажигания |
| 14 | 15 | Стоп – сигналы, система поддержания скорости, система управления КПП |
| 15 | 10 | Задние противотуманные фонари |
| 16 | 20 | Обогреватель сидений |
| 17 | 20 | Прикуриватель |
| 18 | 10 | Правая фара ближнего света |
| 19 | 20 | Омыватель фар |
| 20 | 20 | Обогреватель заднего стекла |
| 21 | 10 | Обогреватели зеркал заднего вида на дверях |
| 22 | 20 | Центральный замок |
| 23 | 5 | Подсветка комбинации приборов, часы, лампы подсветки номерного знака |
| 24 | 10 | Лампы освещения салона, аудиосистема |
| 25 | 30 | Электропривод стеклоподъемников, многофункциональный блок управления |
| 26 | 30 | Электропривод стеклоподъемников- перед. Электропривод сидений, электропривод зеркал заднего вида на дверях |
| 27 | 10 | Система SRS, система ABS |
| 28 | 30 | Люк, электропривод стеклоподъемников – зад. |
| 29 | 25 | Электродвигатель вентилятора отопителя |
| Реле | ||
| R1 | Реле прерывистого режима работы очистителя заднего стекла | |
| R2 | Реле прерывистого режима работы очистителя лобового стекла | |
| R3 | Реле ближнего света фар | |
| R4 | Реле обогревателя заднего стекла | |
| R5 | ||
| R6 | Реле лампы освещения салона | |
| R7 | Реле дальнего света фар | |
| R8 | ||
| R9 | ||
| R10 | Реле 1 противотуманных фар | |
| R11 | Реле звукового сигнала | |
| R12 | Реле выключателя запрещения запуска | |
| R13 | Реле электропривода стеклоподъемников | |
| R14 | Перемычка | |
| R15 | Реле системы освещения в дневное время | |
За прикуриватель отвечает предохранитель номер 17 на 20А.
Дополнительный блок
| № | A | Описание |
|---|---|---|
| 30 | 20 | Регулировка дорожного просвета |
| 31 | 3 | Блок управления EEC IV |
| 32 | 30 | Антиблокировочное устройство (насос 2) |
| 33 | 20 | Усилитель рулевого управления |
| 34 | 15 | Реле управления режимами работы двигателя |
| 35 | 30 | Вентилятор радиатора |
| 36 | 3 | Блок управления антиблокиробочным устройством |
| 37 | 20 | Управление режимами работы двигателем |
| 38 | 30 | Обогреватель правой стороны ветрового стекла |
| 39 | Резервный | |
| 40 | 10 | Лямбда-зонд |
| 41 | 30 | Обогреватель левой стороны ветрового стекла |
| 42 | 15 | Топливный насос высокого давления |
| 43 | Резервный | |
| 44 | 30 | Вентилятор радиатора |
| 45 | 10 | Аварийная световая сигнализация |
| 46 | 30 | Блок управления анти блокиробочным устройством |
| 47 | 30 | Антиблокировочное устройство (насос 1) |
| I | 80 | Напряжение к главному блоку предохранителей |
| II | 60 | Напряжение к главному блоку предохранителей |
| III | 60 | Напряжение к главному блоку предохранителей |
| IV | 50 | Свечи накаливания дизельного двигателя |
| Реле | ||
| R16 | Антиблокировочное устройство | |
| R17 | Топливный насос высокого давления | |
| R18 | Обогреватель ветрового стекла | |
| R19 | Управление режима работы двигателя | |
| R20 | Регулировка дорожного просвета | |
| R21 | Замок зажигания | |
| R22 | Вентилятор радиатора | |
| R23 | Вентилятор радиатора или кондиционера | |
| R24 | Кондиционер | |
| R25 | Кондиционер | |
Частые вопросы: предохранители и реле Ford Scorpio 1 и 2 (1986–1998)
Где находится блок предохранителей на Ford Scorpio 1 и 2 (1986–1998)?
Где искать блоки на Ford Scorpio 1 и 2 (1986–1998): Плафоны освещения салона. Фонари освещения номерного знака; реле открытия крышки багажника; Центральный замок и освещение салона; Лампы освещения салона, аудиосистема. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Scorpio 1 и 2 (1986–1998)?
Найдите позицию прикуривателя в таблице на странице Ford Scorpio 1 и 2 (1986–1998) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ford Scorpio 1 и 2 (1986–1998) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ford Scorpio 1 и 2 (1986–1998)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ford Scorpio 1 и 2 (1986–1998)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Scorpio 1 и 2 (1986–1998)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Scorpio 1 и 2 (1986–1998)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Scorpio 1 и 2 (1986–1998)?
Схема и таблица предохранителей Ford Scorpio 1 и 2 (1986–1998) — на этой странице: 1 поколение, 2 поколение. Сохраните страницу — номиналы соответствуют штатной комплектации.
