Компактний пікап Ford Ranger вироблявся на території Північної Америки до 2013 року у трьох поколіннях. Після цього копання Форд представила оновлений Європейський Форд Рейнджер Т6. У нашій статті ми представимо опис блоків запобіжників і реле Форд Рейнджер, що впускалися в 2006, 2007, 2008, 2009, 2010, 2011 і 2012 роках. Зазначимо запобіжник, що відповідає за прикурювач. Наприкінці запропонуємо для завантаження повне керівництво Ford Ranger.
У цій моделі передбачені 2 основних блоки із запобіжниками та реле: у салоні та під капотом. Їх виконання може відрізнятися і залежить від року випуску та країни постачання автомобіля.
Зміст

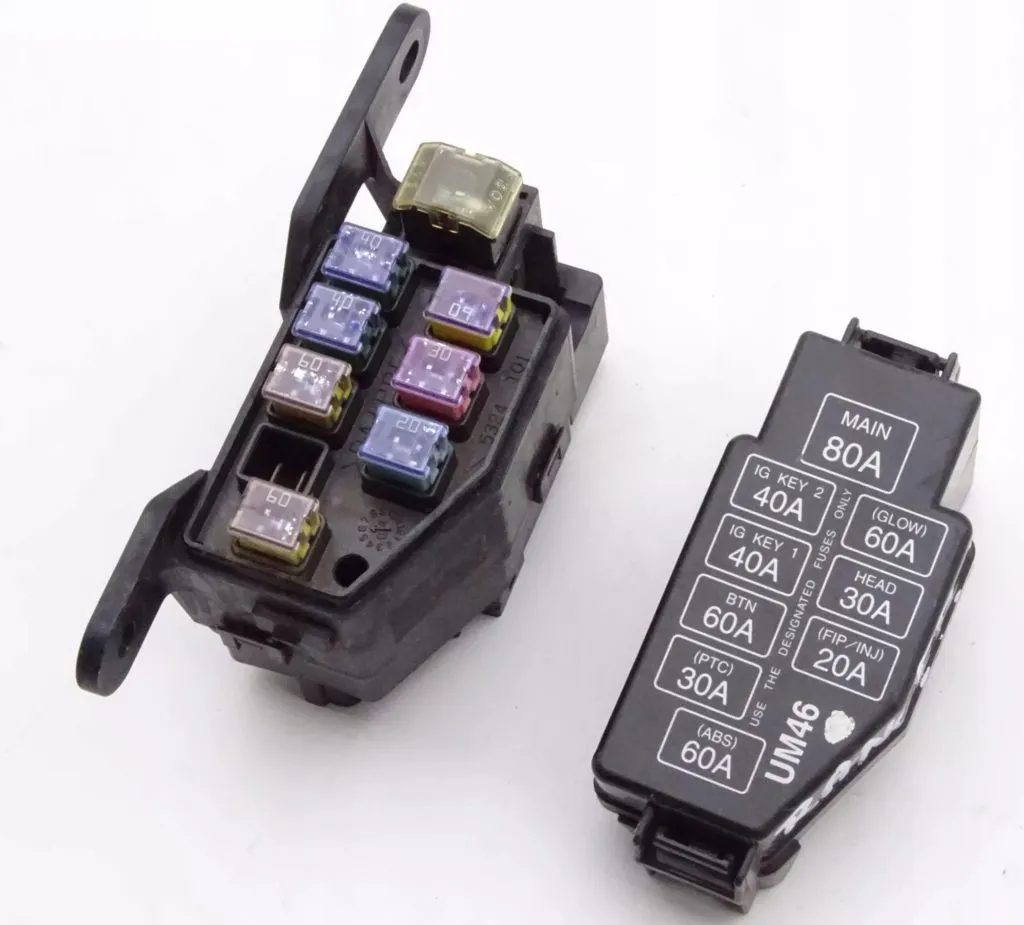

Блок під капотом
Схема
Опис
| 1 | 80А MAIN – Для захисту всіх ланцюгів |
| 2 | 60А GLOW – Свічки |
| 3 | 40А IG KEY 1 – Системи керування двигуном, комбінація приладів, прикурювач та електричні склопідйомники |
| 4 | 60А BTN – Підсвічування HEAD – Фари |
| 5 | 20А INJ/ALT – Форсунки та паливна система |
| 6 | 40А ABS – електромотор системи ABS, лампи системи аварійної сигналізації, лампи стоп сигналів |
| 7 | 30А PTC – Підігрівач палива, додатковий обігрівач |
| 8 | 60А IG KEY 2 – Система кондиціювання повітря, очищувачі та омивачі вітрового скла |
| 9 | 60А BTN 1 – Система кондиціювання повітря, обігрів заднього скла або Центрального замка або електромагнітний клапан ABS 1, або електричні склопідйомники або лампи задніх габаритних або протитуманних ліхтарів |
Блок у салоні
Знаходиться під панель за захисною кришкою.
Фото – приклад
Схема
Опис
| 1 | 20А Прикурювач, аудіосистема, електричний привід зовнішніх дзеркал, додаткова електрична розетка |
| 2 | 15А Сидіння з обігрівом |
| 3 | 15А Очищувачі та омивачі вітрового скла |
| 4 | 10А Реле системи кондиціювання повітря та системи ABS |
| 5 | 30А Система централізованого блокування замків |
| 6 | 30А Електричні склопідйомники |
| 7 | 20А Електромагнітний клапан ABS |
| 8 | 15А Ліхтарі стоп-сигналів та звуковий сигнал |
| 9 | 10А Аварійна світлова сигналізація |
| 10 | 15А Комбінація приладів, ліхтарі заднього ходу, покажчики повороту та система автоматичного блокування маточок передніх коліс (RWF) |
| 11 | 15А Системи керування двигуном |
| 12 | 5А Круїз контроль |
| 13 | 10А Електромагнітна муфта системи кондиціювання повітря |
| 14 | 20А Обігрівач заднього скла |
| 15 | 10А Задній протитуманний ліхтар |
| 16 | 15А Праве фара головного світла |
| 17 | 15А Ліва фара головного світла |
| 18 | 15А Передні протитуманні фари |
| 19 | 10А Задні габаритні ліхтарі, габаритні передні ліхтарі, ліхтар освітлення номерного знака |
| 20 | 15А Лампи освітлення салону та контрольні лампи |
| 21 | Резерв |
| 22 | 30А Електричні склопідйомники |
За прикурювач відповідає запобіжник 1 на 20А.
Реле
Загальна схема розташування реле
Розшифровка
- AIR CON RELAY – Реле кондиціонера
- HORN RELAY – Реле сигналу
- FRONT FOG LAMP RELAY – Реле передніх протитуманних ламп
- REAR FOG LAMP RELAY – Реле задніх протитуманних ламп
- REAR DEFOGGER RELAY – Реле обігріву заднього скла
- STARTER RELAY – Реле стартера
- BLOWER MOTOR RELAY – Реле двигуна вентилятора
- TNS RELAY – Реле габаритів
- HEAD LAMP RELAY – Реле передніх фар
Керівництво Форд Рейнджер
Альтернативні схеми з описом запобіжників, а також більше інформації про ремонт та обслуговування Ford Ranger можете знайти в цьому посібнику: " завантажити ".
