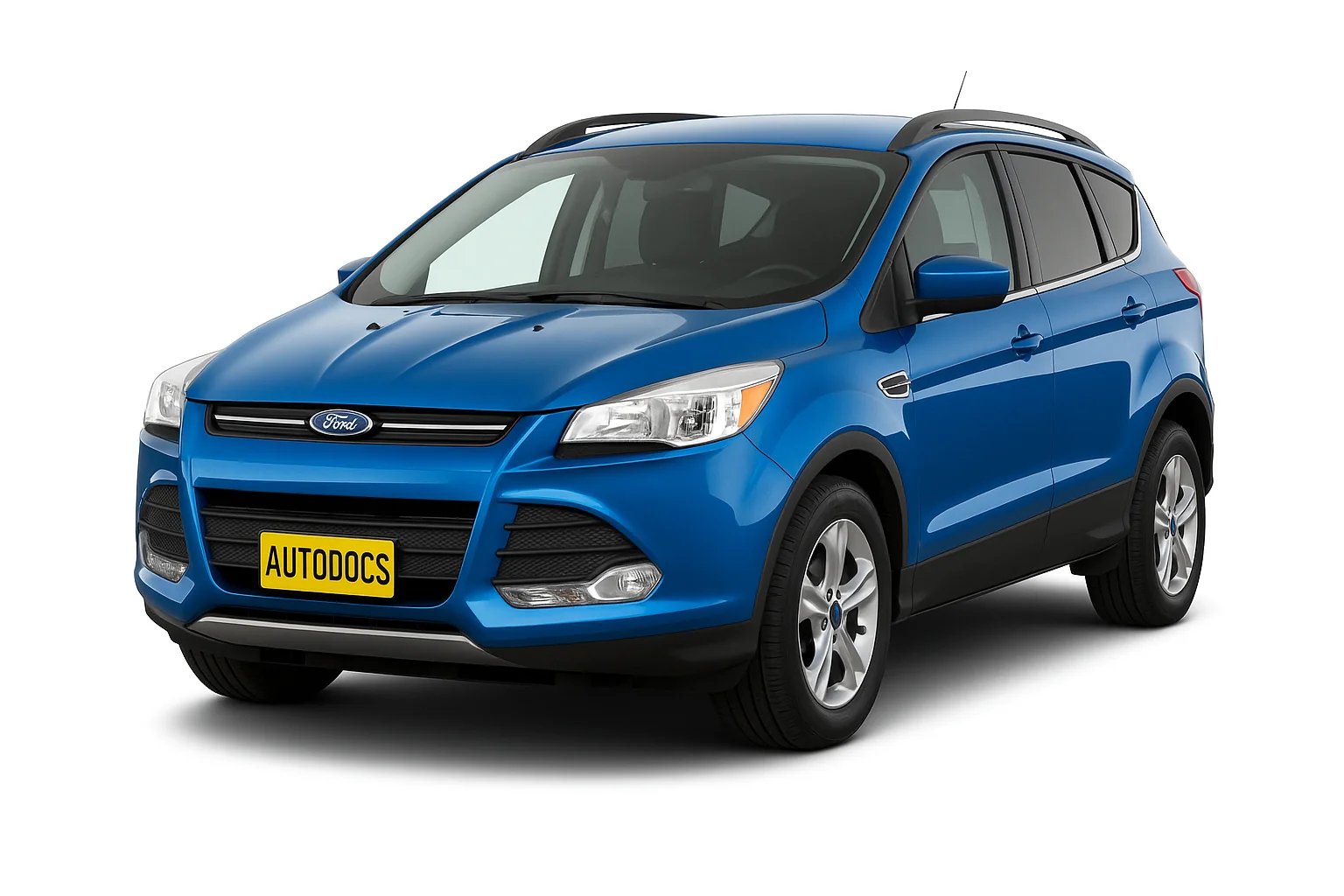

Третє покоління Ford Escape (3G) виготовлялося з 2012 по 2019 рік без перерв: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роки. У цей період автомобіль пройшов модернізацію та рестайлінг. У цьому керівництві ви знайдете детальні схеми розташування блоків запобіжників і реле Ford Escape 3 покоління з фотографіями та поясненнями. Ми детально розберемо компонування монтажних блоків у різних модифікаціях, а також покажемо, який запобіжник відповідає за прикурювач - ця інформація допоможе при ремонті та діагностиці електрообладнання.
Конструкція блоків та кількість елементів у них може відрізнятися від представленого і залежить від року випуску та рівня комплектації вашого Ford Escape 3.
Не те покоління чи рік? Дивіться інші Ford Escape:
[ Ford Escape 1G (2000 – 2007) ]
[ Ford Escape 2G (2007 – 2012) ]
[ Ford Escape 4G (2020 – 2026) ]
Блок у моторному відсіку
Розташований у лівій частині моторного відсіку та закритий захисною кришкою.
Як зняти кришку блоку запобіжників
Щоб зняти кришку блоку запобіжників під капотом Ford Kuga 2, потрібно знайти відповідні фіксатори на зворотному боці – защіпки.
Потім просто потягніть на себе та вгору. Актуальна схема блоку буде надрукована на внутрішній стороні кришки.
| № | A | Позначення |
|---|---|---|
| F1 | Резерв | |
| F2 | Резерв | |
| F3 | Резерв | |
| F4 | Резерв | |
| F5 | Резерв | |
| F6 | Резерв | |
| F7 | 40 | Антиблокувальна система гальм, система динамічної стабілізації |
| F8 | 30 | Електронна система динамічної стабілізації |
| F9 | 20 | Омивачі фар |
| F10 | 40 | Електродвигун вентилятора опалювача |
| F11 | 30 | Модуль якості напруги, блок управління кузовом |
| F12 | 30 | Модуль управління силовою установкою |
| F13 | 30 | Реле стартера |
| F14 | 40 | Права частина обігріву лобового скла |
| F15 | 20 | Передній прикурювач, додаткові розетки живлення |
| F16 | 40 | Ліва частина обігріву лобового скла |
| F17 | 20 | Додатковий опалювач |
| F18 | 20 | Центральна розетка живлення |
| F19 | 5 | Антиблокувальна система гальм, система динамічної стабілізації |
| F20 | 15 | Звуковий сигнал |
| F21 | 5 | Вимикач стоп-сигналів |
| F22 | 15 | Система моніторингу акумулятора |
| F23 | 5 | Реле соленоїдів |
| F24 | 5 | Управління освітленням |
| F25 | 10 | Електропривід зовнішніх дзеркал (без блоку управління дверима) |
| F26 | 5 | Живлення котушки реле системи управління двигуном (автомобілі з бензиновими двигунами) |
| F26 | 15 | Живлення котушки реле системи управління двигуном (автомобілі з дизельним двигуном), система управління трансмісією (автомобілі з дизельним двигуном) |
| F27 | 15 | Муфта компресора кондиціонера |
| F28 | 5 | Система адаптивного круїз-контролю (автомобілі з системою автостарт-стоп) |
| F29 | 25 | Обігрів заднього скла кузова |
| F30 | Резерв | |
| F31 | Резерв | |
| F32 | 15 | Модуль управління двигуном |
| F33 | 10 | Модуль управління двигуном |
| F34 | 10 | Модуль управління двигуном |
| F35 | 15 | Модуль управління двигуном |
| F36 | 5 | Активні жалюзі радіатора |
| F37 | 5 | Живлення індикатора деактивації подушки безпеки пасажира |
| F38 | 5 | Модуль управління двигуном, модуль управління трансмісією |
| F39 | 5 | Фари, коректор фар |
| F40 | 5 | Електроусилювач керма |
| F41 | 20 | Блок управління системами кузова |
| F42 | 15 | Очисник заднього скла |
| F43 | 15 | Фари |
| F44 | 5 | Система адаптивного круїз-контролю (автомобілі без системи автостарт-стоп) |
| F45 | 10 | Обігрів форсунок омивача |
| F46 | 40 | Автоматична робота склоочисників |
| F47 | Резерв | |
| F48 | 15 | Випаровувач дизельного палива |
| Реле | ||
| R1 | Резерв | |
| R2 | Реле звукового сигналу (Мікрореле) | |
| R3 | Реле випаровувача дизеля | |
| R4 | Резерв | |
| R5 | Резерв | |
| R6 | Резерв | |
| R7 | Силове реле – обігрів лобового скла | |
| R8 | Резерв | |
| R9 | Реле омивача фар | |
| R10 | Реле стартера | |
| R11 | Реле муфти компресора кондиціонера | |
| R12 | Силове реле – вентилятор охолодження | |
| R13 | Вентилятор опалювача – міні-реле | |
| R14 | Реле управління двигуном | |
| R15 | Силове реле – обігрів заднього скла | |
| R16 | Силове реле – запалювання | |
За прикурювач відповідає запобіжник номер F15 на 20A.
Блок у салоні
Розташований під бардачком з боку пасажира.
| № | A | Призначення |
|---|---|---|
| 56 | 20 | Паливний насос |
| 57 | Резерв | |
| 58 | Резерв | |
| 59 | 5 | Приймач пасивної протиугонної системи |
| 60 | 10 | Плафон освітлення салону, блок перемикачів дверей водія, підсвітка бардачка, блок перемикачів стельової консолі |
| 61 | 20 | Прикурювач, розетка живлення |
| 62 | 5 | Автоматичні склоочисники, дзеркало з авто затемненням |
| 63 | 10 | Система адаптивного круїз-контролю (модуль переднього датчика) |
| 64 | Резерв | |
| 65 | 10 | Розблокування защіпки задньої підйомної двері |
| 66 | Резерв | |
| 67 | 7.5 | Модуль SYNC, Багатофункціональний дисплей, Модуль глобальної системи позиціонування |
| 68 | 15 | Електронний замок рульової колонки |
| 69 | 5 | Комбінація приладів |
| 70 | Резерв | |
| 71 | 10 | Блок управління опалювачем (ручний модуль управління в системі кондиціонування), двозонний електронний автоматичний клімат-контроль |
| 72 | 7.5 | Модуль рульового колеса |
| 73 | 5 | Роз'єм даних, автономна аудіосистема |
| 74 | 15 | Дальнє світло фар |
| 75 | 15 | Противтуманні фари/ліхтарі |
| 76 | 10 | Ліхтарі заднього ходу |
| 77 | 20 | Насос омивача |
| 78 | 5 | Вимикач запалювання, кнопка запуску |
| 79 | 15 | Аудіоблок, навігаційний DVD-плеєр, сенсорний екран, вимикач аварійної сигналізації, перемикач замків дверей |
| 80 | 20 | Прозорий люк |
| 81 | 5 | Радіоприймач RF, датчик руху в салоні |
| 82 | 20 | Насос омивача |
| 83 | 20 | Система централізованого блокування замків |
| 84 | 20 | Живлення розблокування двері водія, Подвійне блокування |
| 85 | 7,5 | Вимикач запалювання |
| 86 | 10 | Модуль подушок безпеки, система розпізнавання присутності пасажира, індикатор деактивації подушки безпеки пасажира |
| 87 | Резерв | |
| 88 | Резерв | |
| 89 | Резерв |
Багажне відділення
Розташований у багажному відділенні за нішею шасі та закритий захисною кришкою.
| № | A | Позначення |
|---|---|---|
| F1 | 5 | Система безконтактного відкривання задньої підйомної двері |
| F2 | 10 | Модуль безключового доступу |
| F3 | 5 | Ручки дверей автомобіля з системою дистанційного безключового доступу |
| F4 | 25 | Модуль управління лівою передньою дверима |
| F5 | 25 | Модуль управління правою передньою дверима |
| F6 | 25 | Модуль управління лівою задньою дверима |
| F7 | 25 | Модуль управління правою задньою дверима |
| F8 | Резерв | |
| F9 | 25 | Електродвигун сидіння водія |
| F10 | Резерв | |
| F11 | 5 | Задній акумулятор котушки реле запалювання |
| F12 | 10 | Система мікроклімату (автомобілі з системою автостарт-стоп) |
| F13 | 5 | Комбінація приладів (автомобілі з системою автостарт-стоп) |
| F14 | 7.5 | Дисплей інформаційно-розважальної системи, Модуль SYNC, Модуль глобальної системи позиціонування (автомобілі з системою автостарт-стоп) |
| F15 | 15 | Аудіоблок (автомобілі з системою автостарт-стоп) |
| F16 | Резерв | |
| F17 | Резерв | |
| F18 | Резерв | |
| F19 | Резерв | |
| F20 | Резерв | |
| F21 | Резерв | |
| F22 | Резерв | |
| F23 | Резерв | |
| F24 | 30 | Додаткові розетки живлення змінного та постійного струму |
| F24 | 20 | Задні додаткові розетки живлення |
| F25 | 25 | Електропривід відкривання верхньої двері |
| F26 | 40 | Додаткове обладнання, модуль буксирування причепа |
| F27 | 20 | Додаткові розетки живлення багажного відділення |
| F28 | Резерв | |
| F29 | 5 | Система моніторингу сліпих зон, Датчик фронтальної відеокамери, Система адаптивного круїз-контролю, Камера заднього виду системи допомоги при паркуванні, Сигнал запалювання модуля якості напруги |
| F30 | 5 | Система допомоги при паркуванні |
| F31 | Резерв | |
| F32 | 5 | Сигнал запалювання додаткових розеток живлення постійного та змінного струму |
| F33 | Резерв | |
| F34 | 20 | Обігрів сидіння водія |
| F35 | 20 | Обігрів сидіння пасажира |
| F36 | Резерв | |
| F37 | Резерв | |
| F38 | Резерв | |
| F39 | Резерв | |
| F40 | Резерв | |
| F41 | Резерв | |
| F42 | Резерв | |
| F43 | Резерв | |
| F44 | Резерв | |
| F45 | Резерв | |
| F46 | 10 | Система моніторингу сліпих зон, датчик фронтальної відеокамери, система адаптивного круїз-контролю, камера заднього виду системи допомоги при паркуванні (автомобілі з системою автостарт-стоп) |
| Реле | ||
| R1 | Силове реле – вимикач запалювання | |
| R2 | Резерв | |
| R3 | Резерв | |
| R4 | Резерв | |
| R5 | Резерв | |
| R6 | Резерв | |
