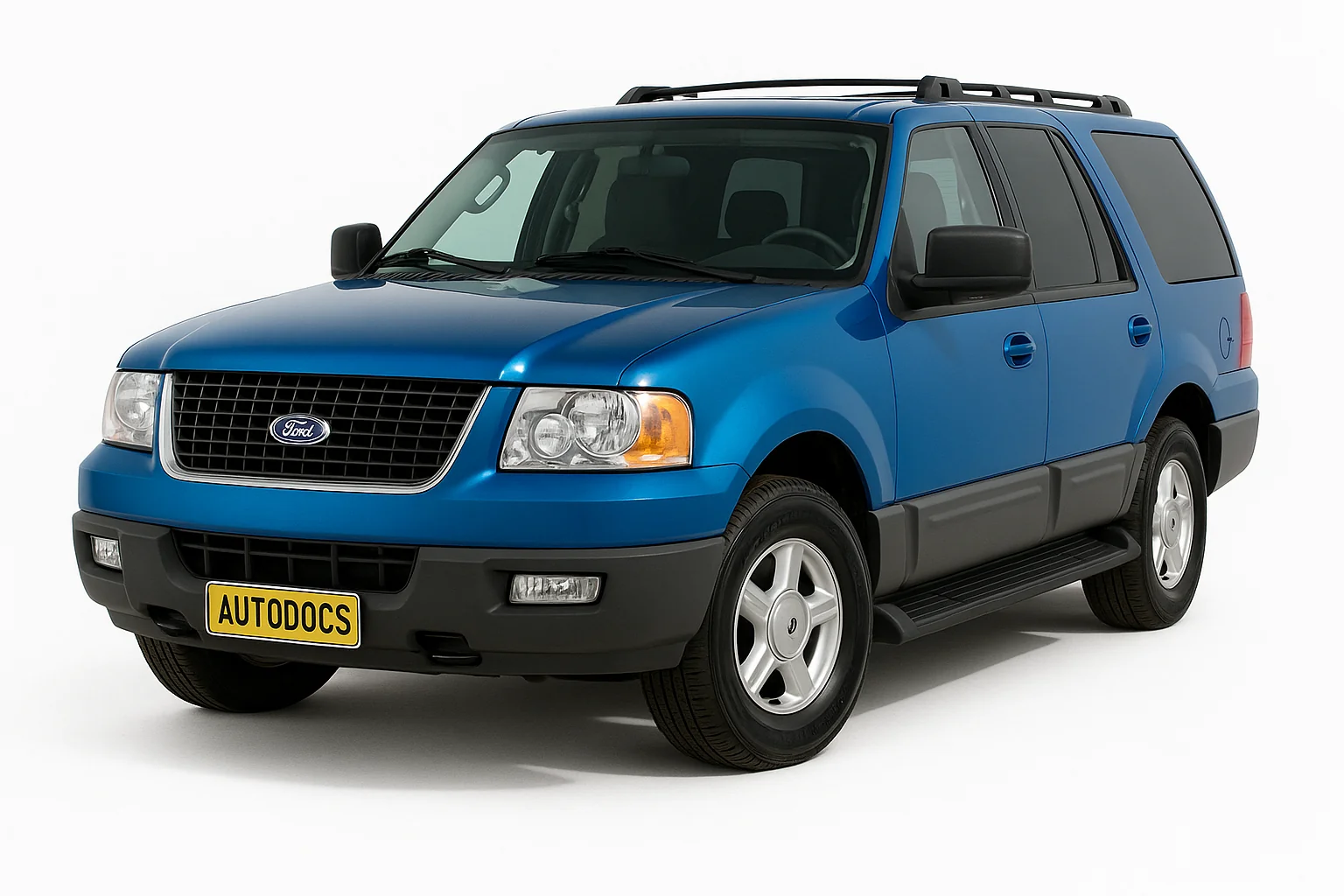

Ford Expedition 2 покоління вироблявся в 2003, 2004, 2005, 2006 і позначався як U222. У цій статті ви знайдете опис запобіжників та реле Форд Експедішн 2 зі схемою блоку та фото прикладом виконання. Зазначимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня оснащення.
Зміст
Блок у салоні
У салоні основний блок запобіжників знаходиться під панеллю приладів з боку пасажира за захисною кришкою.
Приклад доступу до блоку.
Фото приклад блоку
Схема
Опис
| 1 | 7,5 | Робота / додаткове обладнання – електродвигун переднього склоочисника, |
| Приладовий щиток | ||
| Електродвигун заднього склоочисника | ||
| 2 | 20 | Покажчик повороту/аварійний сигнал, |
| Вимикач стоп-сигналу | ||
| Стоп-сигнали | ||
| Центральний верхній стоп-сигнал (CHMSL), | ||
| Лампи покажчиків повороту | ||
| 3 | 7,5 | Перемикач дзеркала з електроприводом, |
| Електро регулювання дзеркал (без пам'яті), | ||
| Перемикач сидіння водія (пам'ять), | ||
| Модуль пам'яті (логічне харчування) | ||
| 4 | 15 | ДВД плеєр, |
| Органи керування аудіосистемою на задніх сидіннях, | ||
| CDDJ (навігаційне радіо) | ||
| 5 | 7,5 | Модуль управління трансмісією (PCM) (потужність KA), |
| Перемикач де активації контролю швидкості, | ||
| Перемикач ручного режиму клімат-контролю, | ||
| Вимикач стоп-сигналу | ||
| Соленоїд блокування перемикання гальма (BSI), | ||
| Головка керування EATC, | ||
| Модуль безпеки кузова (BSM) (потужність КА), | ||
| Котушки реле сидінь 3-го ряду, | ||
| Світлодіод SecuriLock | ||
| 6 | 15 | Перемикач фар (стоянкові ліхтарі та вимикач живлення підсвічування), |
| Паркові ліхтарі, | ||
| Лампи номерного знаку | ||
| Котушка реле протитуманних фар, | ||
| Контролер електричного гальма причепа (підсвічування), | ||
| BSM (автолампи, паркові фари) Індикатор протитуманних фар | ||
| 7 | 5 | Радіо (сигнал запуску) |
| 8 | 10 | Вимикач обігрівача заднього скла, |
| Індикатор обігріву заднього скла (головка клімат-контролю), | ||
| Обігрів зовнішніх дзеркал | ||
| 9 | - | Не використовується |
| 10 | 20 | Реле ліхтарів заднього ходу причепа, |
| 7-провідний роз'єм для тяги причепа (ліхтарі заднього ходу), | ||
| Реле габаритного вогню причепа, | ||
| 7- та 4-контактні роз'єми (габаритні вогні) для буксирування причепа | ||
| 11 | 10 | Реле муфти компресора кондиціонера, |
| Соленоїд муфти компресора кондиціонера, | ||
| Соленоїд з інтегрованими кінцями коліс (IWE) 4×4 | ||
| 12 | 15 | Реле паливного насосу |
| Вимикач паливного насоса | ||
| Модуль приводу паливного насоса | ||
| Двигун паливного насосу | ||
| 13 | 10 | Перемикач ручного режиму клімат-контролю, |
| Котушка реле обігрівача заднього скла, | ||
| Вимикач холодоагенту кондиціонера, | ||
| Вимикач захисту від зледеніння кондиціонера, | ||
| Реле низького тиску кондиціонера, | ||
| Головка керування DATC, | ||
| Соленоїди DATC, | ||
| Управління вентилятором DATC, | ||
| Котушка реле заряду акумуляторної батареї причепа | ||
| 14 | 10 | Котушка реле запалювання денних ходових вогнів (ДХВ), |
| Резервні лампи цифрового датчика діапазону передачі (DTRS), | ||
| Котушка реле задніх ліхтарів причеп, | ||
| Електрохроматичне дзеркало, | ||
| Ручний привід змішувальних дверей кондиціонера | ||
| 15 | 5 | AdvanceTrac® з перемикачем RSC, панель приладів (Пуск / Пуск) |
| 16 | 10 | BS/AdvanceTrac® з модулем RSC (Запуск/запуск подачі) |
| 17 | 15 | Протитуманні фари |
| 18 | 10 | Допоміжний привід дверцят змішувача температури кондиціонера, |
| Додатковий блок керування переднім додатковим кондиціонером, | ||
| Покажчик повороту, | ||
| Електро хроматичне дзеркало, | ||
| Двигун допоміжного режиму | ||
| 19 | 10 | Модуль управління утримуючими пристроями (RCM) |
| 20 | 30 | BSM (замки дверей, реле відкривання скла задніх дверей), |
| Електродвигун відкриття скла підйомних дверей, | ||
| Електродвигуни замку дверей / підйомні двері | ||
| 21 | 15 | Комбінація приладів (B+), |
| Лампи салону (ввічливості), | ||
| Лампи для калюжі (зовнішні дзеркала) | ||
| 22 | 10 | Підсвічування перемикача люка, |
| Радіо (із затримкою подачі додаткових пристроїв), | ||
| Перекидний перемикач вікна, | ||
| Двигуни з відкидним склом, | ||
| Антенний підсилювач EHAM (навігаційне радіо) | ||
| 23 | 10 | Праве ближнє світло |
| 24 | 15 | Лампи внутрішнього освітлення (передня карта/лямпа купола, лампа 2-го ряду купола/мапи, лампа в бардачку, вантажна лампа, лампи на поручнях на даху, лампи на косметичних дзеркалах), |
| Котушка реле енергозбереження, | ||
| Живлення реле енергозбереження, | ||
| Клапан примусової вентиляції картера (PCV) з підігрівом | ||
| 25 | 10 | LH ближнє світло |
| 26 | 20 | Реле звукового сигналу |
| Рога | ||
| 27 | 5 | Модуль компасу |
| Модуль системи зворотного зондування, | ||
| Соленоїд блокування перемикання гальм, | ||
| Перемикач скасування овердрайву, | ||
| Модуль пневматичної підвіски (Run/Start sense) | ||
| 28 | 5 | Котушка реле ПКМ, |
| Приймач SecuriLock, | ||
| Котушка реле клапана PCV з підігрівом | ||
| 29 | 30 | Контролер електричного гальма причепа, |
| 7-провідний з'єднувач тягово зчіпного пристрою (електричний гальмо) | ||
| 30 | 25 | Модуль пневмопідвіски (соленоїди пневморесори та датчики висоти), |
| PCM (зчеплення роздавальної коробки 4х4) | ||
| 31 | 20 | Радіо (B+), |
| Сабвуфер | ||
| 32 | 15 | Датчики монітора каталізатора (CMS), |
| Соленоїди трансмісії, | ||
| Соленоїд вентиляції адсорбера, | ||
| Датчики HEGO, | ||
| Соленоїд ВМВ, | ||
| Котушка реле муфти компресора кондиціонера, | ||
| CMCV, | ||
| Приводи VCT | ||
| 33 | - | Не використовується |
| 34 | 15 | ПКМ, |
| Паливні форсунки, | ||
| Датчик масової витрати повітря (MAF) | ||
| 35 | 20 | Індикатор далекого світла комбінації приладів, |
| Фари далекого світла | ||
| 36 | 10 | Тягач причепа правий поворот / стоп-сигнали |
| 37 | 20 | Розетка у вантажному відсіку |
| 38 | 25 | Електродвигун заднього склоочисника, |
| Насос омивача (омивач заднього скла) | ||
| 39 | 20 | Точки живлення консолі (спереду та ззаду консолі), |
| Розетка на панелі приладів (багатомісне сидіння) | ||
| 40 | 20 | Реле ДХО, протитуманні фари ДХО, |
| Котушка реле фари ДХО, | ||
| Перемикач фар (фари), | ||
| Багатофункціональний перемикач (від спалаху до проходу), | ||
| ЛШМ (реле автолампи фар), | ||
| Котушка реле далекого світла, | ||
| Запобіжник 25 (ліве ближнє світло), | ||
| Запобіжник 23 (праве ближнє світло) | ||
| 41 | 20 | Прикурювач, |
| Діагностичний роз'єм OBD II | ||
| 42 | 10 | Причіп буксирний лівий поворот / стоп-сигнали |
| 101 | 30 | Реле стартера, |
| Соленоїд стартера | ||
| 102 | 30 | Потужність вимикача запалювання |
| 103 | 30 | ABS/AdvanceTrac® з модулем RSC (двигун насоса) |
| 104 | 30 | Реле лівого сидіння 3-го ряду, |
| Вимикач лівого сидіння 3-го ряду, | ||
| Електродвигун сидіння 3-го ряду лівого сидіння | ||
| 105 | 30 | Запасний |
| 106 | 30 | Реле заряду акумуляторної батареї причепа, |
| 7-контактний роз'єм для буксирування причепа (заряджання акумулятора) | ||
| 107 | 30 | Реле допоміжного вентилятора кондиціонера, |
| Допоміжний електродвигун вентилятора кондиціонера | ||
| 108 | 30 | Вимикач електродвигуна пасажирського сидіння |
| 109 | 30 | Вимикач електродвигуна сидіння водія (без пам'яті), |
| Модуль пам'яті, | ||
| Дзеркала з електроприводом пам'яті, | ||
| Регульовані педалі перемикача та двигуна | ||
| 110 | 30 | Запасний |
| 111 | 50 | Компресор з пневмопідвіскою, |
| Реле компресора пневмопідвіски | ||
| 112 | 30 | ABS/AdvanceTrac® з модулем RSC (клапани) |
| 113 | 30 | Електродвигун переднього склоочисника, |
| Насос омивача (омивач лобового скла) | ||
| 114 | 40 | Реле обігрівача заднього скла, |
| Решітка обігрівача заднього скла, | ||
| Дзеркала з підігрівом (запобіжник 8) | ||
| 115 | 30 | Електродвигун перемикання роздавальної коробки, |
| Реле 4×4 | ||
| 116 | 40 | Реле електродвигуна переднього вентилятора, |
| Електродвигун переднього вентилятора | ||
| 117 | 30 | Реле правого сидіння 3-го ряду, |
| Вимикач правого сидіння 3-го ряду, | ||
| Електродвигун правого сидіння 3-го ряду | ||
| 118 | 30 | Модуль клімат-контролю сидіння водія та пасажира |
| 401 | 30 | Електричні склопідйомники (автоматичний вимикач), |
| Перемикач головного вікна, | ||
| Віконні двигуни, | ||
| Віконні перемикачі, | ||
| Модуль люка | ||
| R01 | Реле стартера: | |
| Соленоїд стартера | ||
| R02 | Додаткове реле із затримкою: | |
| Запобіжник 22, | ||
| CB 401, | ||
| Електричні склопідйомники | ||
| Увімкніть підсвічування, | ||
| Радіо, | ||
| Люк, | ||
| Перевертати вікна, | ||
| Підсилювач навігаційної антени | ||
| R03 | Реле далекого світла: | |
| Запобіжник №35, | ||
| Фари далекого світла, | ||
| Індикатор далекого світла | ||
| R04 | Реле розморожування заднього скла: | |
| Запобіжник 8 (підігрів дзеркал), | ||
| Обігрівач заднього скла, | ||
| Обігрів зовнішніх дзеркал, | ||
| Індикатор обігріву заднього скла (головка клімат-контролю) | ||
| R05 | Реле заряду акумуляторної батареї причепа: | |
| 7-провідний роз'єм для буксирування причепа (заряд акумулятора) | ||
| R06 | Реле переднього вентилятора: | |
| Електродвигун переднього вентилятора | ||
| R201 | Реле габаритних вогнів причепа: | |
| 7-провідні та 4-провідні роз'єми для буксирування причепа (габаритні ліхтарі) | ||
| R202 | Реле протитуманних фар: | |
| Передні протитуманні фари | ||
| R203 | Реле PCM: | |
| Запобіжник 32, | ||
| Запобіжник 34, | ||
| Соленоїди та датчики PCM | ||
| R301 | Реле заднього ходу причепа: | |
| 7-провідний роз'єм для буксирування причепа (ліхтарі заднього ходу) | ||
| R302 | Реле клапана підігріву PCV: | |
| Клапан PCV з підігрівом | ||
| R303 | Реле паливного насоса: | |
| Вимикач паливного насоса | ||
| PCM (монітор паливного насоса), | ||
| Паливний насос, | ||
| Модуль приводу паливного насосу | ||
| R304 | Реле енергозбереження: | |
| Дахові рейлінги, | ||
| Лампи косметичного дзеркала | ||
| Карта / купольна лампа, | ||
| Лампа для ящика рукавички, | ||
| Лампа в багажному відділенні, | ||
| Лампи зовнішнього дзеркала заднього виду, комбінація приладів (внутрішні лампи) | ||
| R305 | Реле звукового сигналу: | |
| Подвійний сигнал |
За роботу прикурювачів відповідають запобіжники 37, 39 та 41 на 20А.
Під капотом також можуть знаходитися деякі блоки із запобіжниками та реле, що відповідають за роботу: реле вентиляторів охолодження, реле складання сидінь, реле ДХО тощо.
