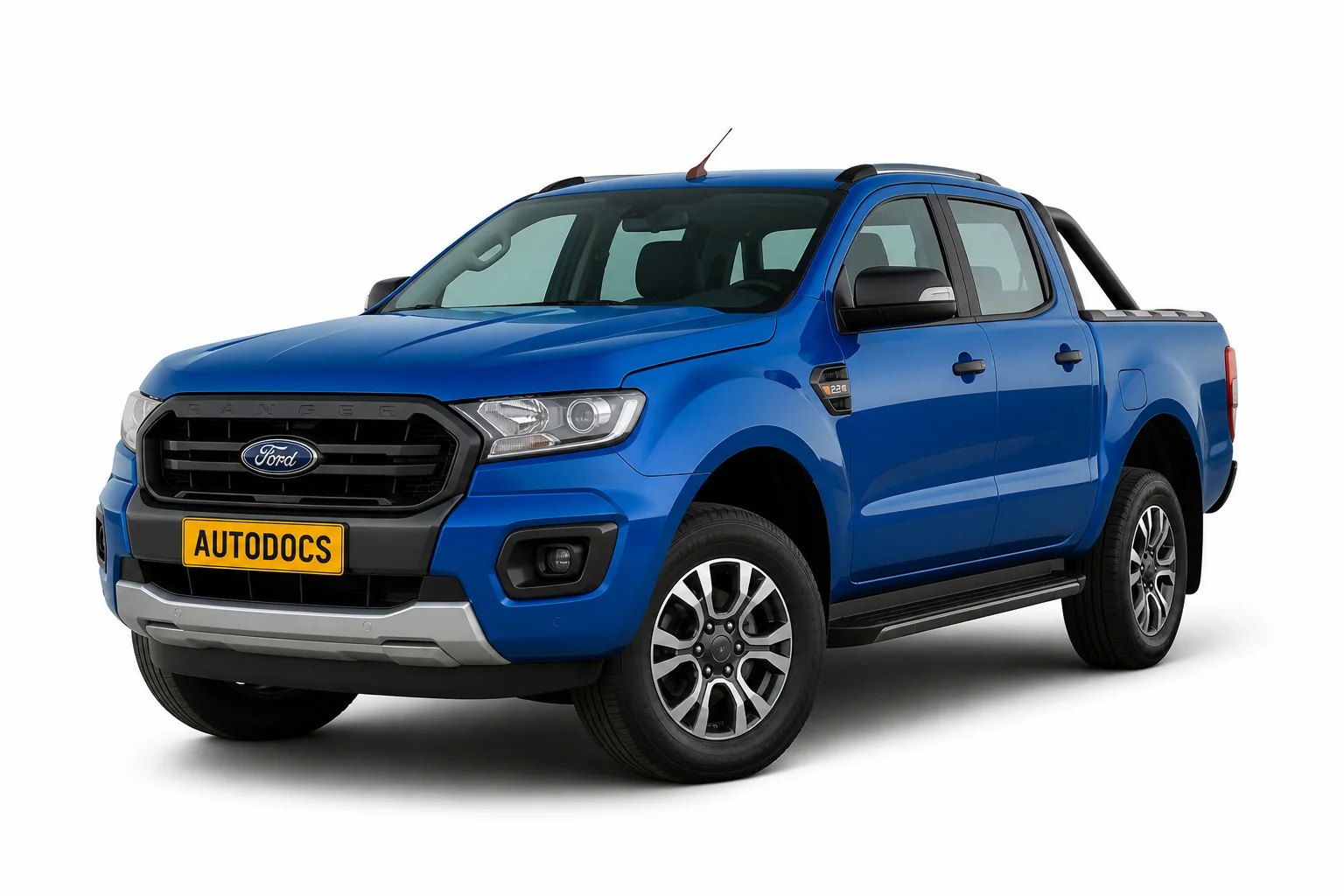

Ford Ranger 3 покоління випускався у 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 роках на платформі T6 і з позначенням P375. За цей час модель зазнала рестайлінгу. У нашому матеріалі ви знайдете опис запобіжників і реле для Ford Ranger 3 зі схемами блоків запобіжників, їх розташуванням і фотографіями. Позначте запобіжник прикурювача.
Майте на увазі, що кількість елементів у блоках та їх призначення можуть відрізнятися від ваших і залежать від року випуску, комплектації та країни постачання. Звірте призначення зі своєю схемою на зворотному боці захисної кришки.
Зміст
Блоки в салоні

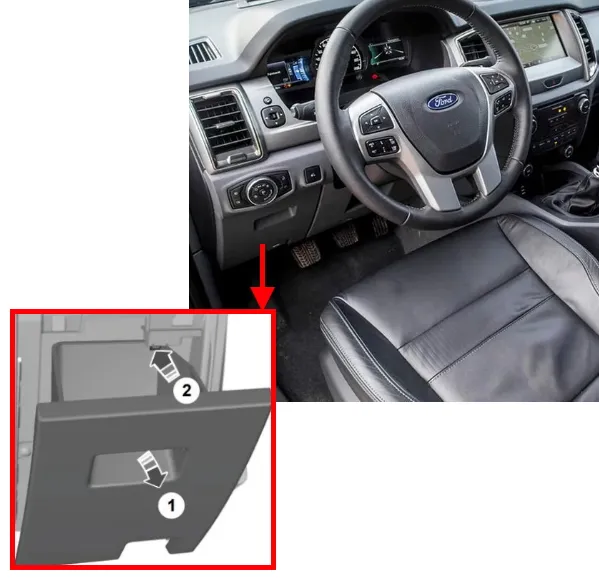

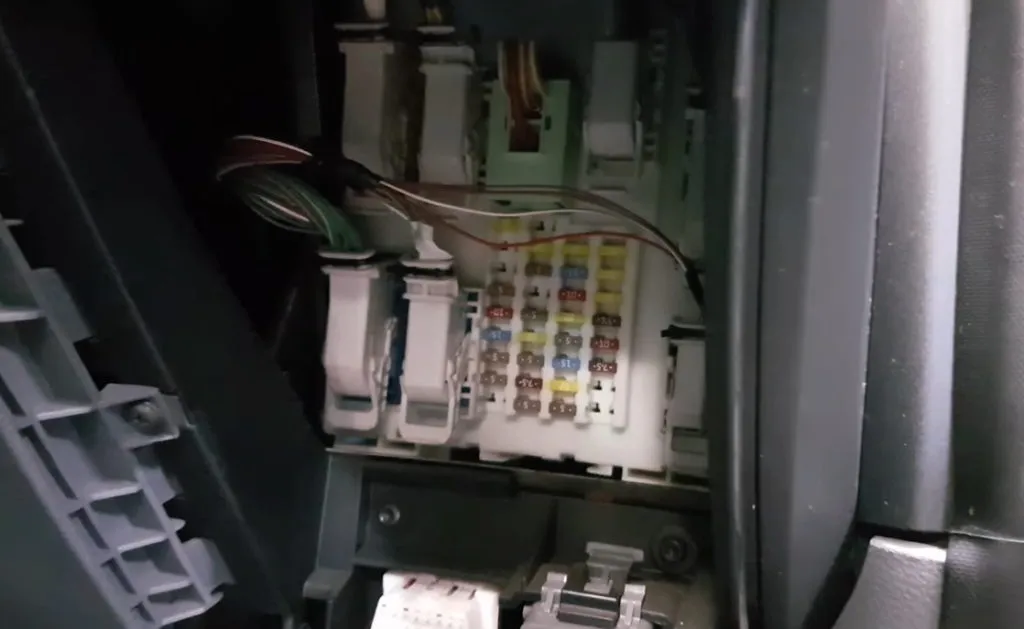

Усередині автомобіля блок запобіжників розташований у нижній частині панелі приладів, за захисною кришкою (бардачком), з боку водія.

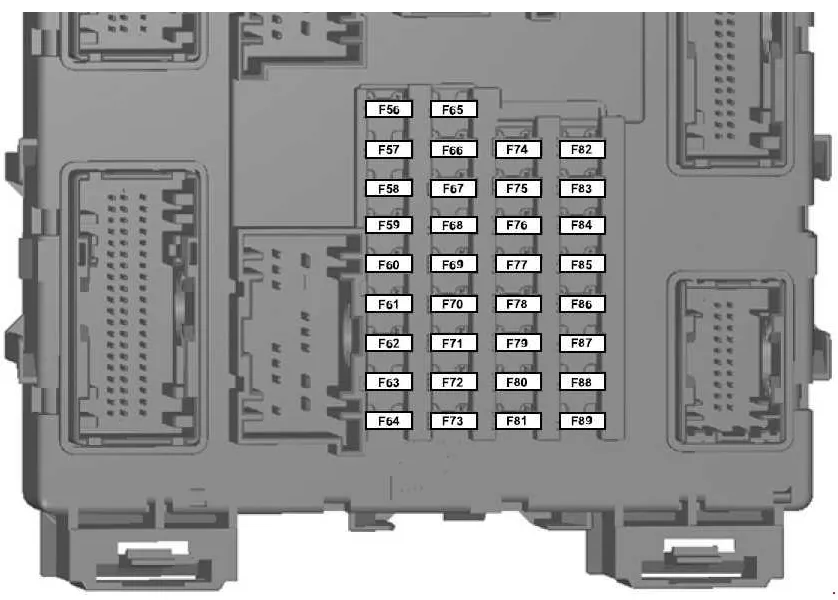

Тип 1
| № | A | Призначення |
|---|---|---|
| 56 | 20 | Паливний насос |
| 57 | Не використовується | |
| 58 | Не використовується | |
| 59 | 5 | Пасивна протиугінна система (PATS) |
| 60 | 10 | Стельовий ліхтар, блок перемикачів на дверях водія, фонове освітлення, зовнішні дзеркала з підсвіткою, автоматичний важіль перемикання передач, підсвітка ніг |
| 61 | Не використовується | |
| 62 | 5 | Модуль датчика дощу |
| 63 | 5 | Тахограф |
| 64 | Не використовується | |
| 65 | Не використовується | |
| 66 | 20 | Відмикання дверей водія, центральне подвійне блокування |
| 67 | 5 | Вимикач стоп-сигналу |
| 68 | Не використовується | |
| 69 | 5 | Комбінація приладів, інтегрована панель управління (ICP), модуль відстеження та блокування |
| 70 | 20 | Центральний замок |
| 71 | 5 | Кондиціонер |
| 72 | 7,5 | Сигналізація |
| 73 | 5 | Бортова діагностика II |
| 74 | 20 | Далеке світло |
| 75 | 15 | Передні протитуманні фари |
| 76 | 10 | Фара заднього ходу, дзеркало заднього виду |
| 77 | 20 | Насос склоомивача |
| 78 | 5 | Замок запалювання |
| 79 | 15 | Радіо, Audio signal DIN, FSAO audio, багатофункціональний дисплей |
| 80 | 20 | Багатофункціональний дисплей, аудіосистема Hi audio, bluetooth audio (2015-2018), модуль клапана гальмівної системи (BVC) (2011-2014) |
| 81 | 5 | Датчик руху в салоні |
| 82 | 20 | Маса насоса склоомивача |
| 83 | 20 | Маса центрального замка |
| 84 | 20 | Маса відмикання дверей водія та центрального подвійного блокування |
| 85 | 7,5 | Комбінація приладів, модуль допомоги при паркуванні, камера заднього виду, ручний кондиціонер, дзеркало заднього виду, модуль відстеження та блокування |
| 86 | 10 | Система утримання, індикатор відключення подушки безпеки пасажира |
| 87 | 7,5 | Тахограф |
| 88 | Не використовується | |
| 89 | Не використовується |

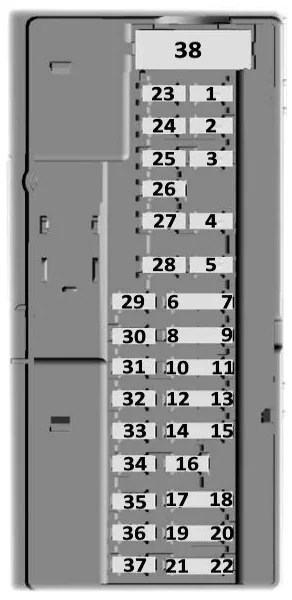

Тип 2
| № | A | Позначення |
|---|---|---|
| 1 | 10 | Лампа бардачка, стельова лампа, енергозберігаючий режим, стельова консоль, сонцезахисний козирок, рукоятка, важіль перемикання передач АКПП (дизель) |
| 2 | 7,5 | Не використовується |
| 3 | 20 | Засувка дверей водія / реле розблокування лючка паливної горловини, реле подвійного блокування / допоміжного блокування дверей |
| 4 | 5 | Не використовується |
| 5 | 20 | Не використовується |
| 6 | 10 | Не використовується |
| 7 | 10 | Не використовується |
| 8 | 10 | Сигналізація |
| 9 | 10 | Не використовується |
| 10 | 5 | Не використовується |
| 11 | 5 | Датчик руху в салоні |
| 12 | 7,5 | Електронна панель управління, клімат-контроль |
| 13 | 7,5 | Комбінація приладів, діагностичний роз'єм, модуль управління рульовою колонкою |
| 14 | 10 | Не використовується |
| 15 | 10 | Модуль шлюзу / інтелектуальний діагностичний роз'єм, OBDII (RHD) |
| 16 | 15 | Блокування від дітей |
| 17 | 5 | Звуковий сповіщувач з резервним живленням, модуль відстеження та блокування |
| 18 | 5 | Замок запалювання |
| 19 | 7,5 | Не використовується |
| 20 | 7,5 | Модуль управління фарами |
| 21 | 5 | Датчик вологості та температури в салоні |
| 22 | 5 | Не використовується |
| 23 | 10 | Інвертор, склопідіймач дверей водія, система центрального замка |
| 24 | 20 | Система центрального замка |
| 25 | 30 | Модуль управління дверима водія (електросклопідіймач – один дотик для підйому/опускання всіх дверей) |
| Пам'ять кнопки склопідіймача дверей водія (тільки з функцією підйому/опускання одним дотиком для водія) | ||
| 26 | 30 | Модуль управління дверима пасажира (електросклопідіймач) (один дотик для підйому/опускання) |
| 27 | 30 | Не використовується |
| 28 | 20 | Не використовується |
| 29 | 30 | Модуль управління лівими задніми дверима (електросклопідіймач) (один дотик для підйому/опускання) |
| 30 | 30 | Модуль управління правими задніми дверима (електросклопідіймач) (один дотик для підйому/опускання) |
| 31 | 15 | Тахограф |
| 32 | 10 | Модуль радіоприймача-передавача, модуль SYNC, GPS, багатофункціональний дисплей, брелок дистанційного доступу |
| 33 | 20 | Аудіопристрій |
| 34 | 30 | Реле стартера |
| 35 | 5 | Модуль управління системою утримання |
| 36 | 15 | Само затемнюване внутрішнє дзеркало |
| 37 | 15 | Не використовується |
| 38 | 30 | Електросклопідіймачі (без модуля управління дверима) (один дотик для підйому/опускання – тільки водій) |
Моторний відсік

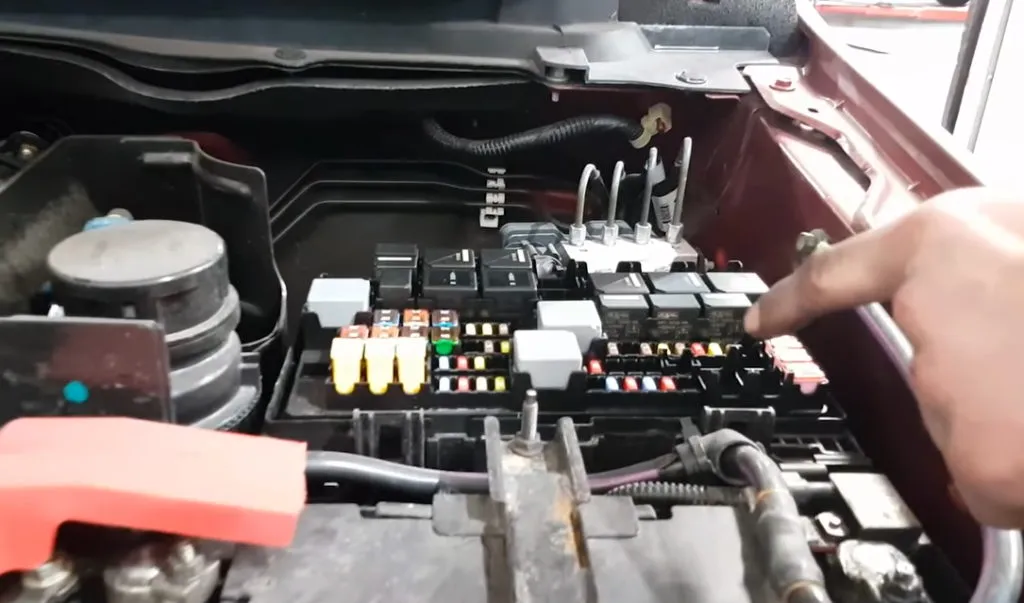

Під капотом у моторному відсіку основний блок із запобіжниками та реле знаходиться з лівого боку, поруч з акумулятором.

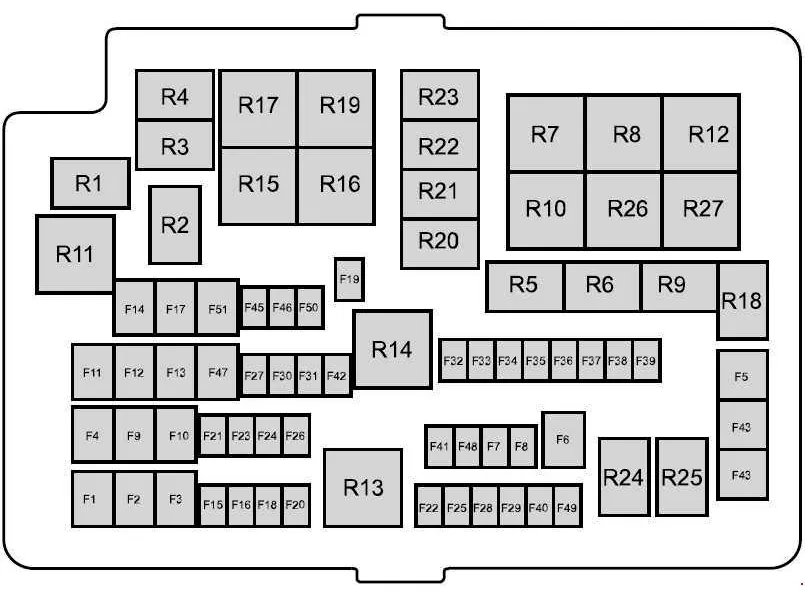

Тип 1
| № | A | Позначення |
|---|---|---|
| 1 | 60 | Живлення блока запобіжників салону (Акумулятор) |
| 2 | 60 | Живлення блока запобіжників салону (Акумулятор) |
| 3 | 50 | Бензин: Вентилятор охолодження двигуна |
| 60 | Дизель: Модуль управління свічками розжарювання | |
| 4 | 40 | Модуль антиблокувальної системи гальм |
| 5 | 30 | Електросклопідіймачі (передні та задні) |
| 6 | 25 | 2011-2014: Маса двигуна повного приводу (4WD) |
| 7 | Не використовується | |
| 8 | Не використовується | |
| 9 | 20 | Електропривод сидінь |
| 10 | 20 | 2015-2018: Допоміжна розетка на панелі приладів, верхній частині консолі |
| 25 | 2011-2014: Електросклопідіймачі (передні) | |
| 11 | 30 | Двигун вентилятора опалювача |
| 12 | 25 | Живлення двигуна повного приводу (4WD) |
| 13 | 20 | Соленоїд стартера |
| 14 | 20 | Обігрів заднього скла |
| 15 | 10 | Бензин: Насос гнучкого вибору палива (Flex-fuel) |
| 20 | Дизель (2013-2016): Свічка розжарювання випарника | |
| 15 | Дизель (2011-2012 та 2017-2018): Свічка розжарювання випарника | |
| 16 | 10 | Муфта кондиціонера |
| 17 | 25 | Електросклопідіймачі (передні) |
| 18 | 25 | Двигун склоочисника вітрового скла |
| 19 | 25 | 2011-2014: Маса двигуна склоочисника вітрового скла |
| 20 | 20 | Прикурювач |
| 21 | 15 | Звуковий сигнал |
| 22 | 15 | 2011-2016: Форсунки, клапан гнучкого вибору палива (Flex-fuel) |
| 10 | 2017-2018: Форсунки, клапан гнучкого вибору палива (Flex-fuel). | |
| 23 | 10 | Соленоїд блокування диференціала |
| 24 | 20 | 2011-2014: Допоміжна розетка (передня консоль) |
| 25 | 15 | Котушки запалювання, датчик температури та масової витрати повітря, модуль свічок розжарювання, клапан управління розрідженням (VCV), електронний регулятор розрідження (EVRV) |
| 26 | 7,5 | Електронний модуль управління (ECM) |
| 27 | 10 | Модуль управління трансмісією (TCM) |
| 28 | 10 | Нагріваний датчик кисню, універсальний нагріваний датчик кисню, котушки реле |
| 29 | 15 | Електронний модуль управління (ECM) |
| 30 | 5 | 2015-2018: Датчик контролю заряду акумулятора |
| 15 | 2011-2014: Датчик контролю заряду акумулятора | |
| 31 | 20 | Допоміжна розетка (задня консоль) |
| 32 | 5 | Датчик тиску кондиціонера |
| 33 | 10 | Модуль управління трансмісією (TCM) |
| 34 | 5 | 2014-2018: Модуль старшого механіка (Crew chief) |
| 2011-2013: PTC нагрівач (де встановлено) | ||
| 35 | 20 | Живлення блока запобіжників салону (Запалювання) |
| 36 | 5 | Модуль антиблокувальної системи гальм |
| 37 | 10 | Коректор фар |
| 38 | 20 | 2011-2014: Обігрів сидінь |
| 39 | 10 | Електропривод дзеркал |
| 40 | 10 | Насос випарника |
| 41 | 10 | Обігрів дзеркал |
| 42 | 10 | Сигналізація |
| 43 | 30 | 2011-2014: Підігрів вітрового скла (правий) |
| 44 | 30 | 2011-2014: Підігрів вітрового скла (лівий) |
| 45 | 25 | Модуль антиблокувальної системи гальм |
| 46 | 20 | 2011-2014: Допоміжна розетка (вкладиш кузова (підлогова консоль)) |
| 20 | 2015-2018: Ізолятор акумулятора | |
| 47 | 40 | Модуль тягово-зчіпного пристрою |
| 48 | Не використовується | |
| 49 | Не використовується | |
| 50 | 5 | Реле запалювання, котушки реле |
| 51 | 20 | 2011-2018: Тягово-зчіпний пристрій (живлення роз'єму 12/13pin / постійне живлення) |
| 30 | 2011-2014: Електросклопідіймачі (задні) | |
| Реле | ||
| R1 | Блокування ключа | |
| R2 | Увімк/Вимк склоочисника | |
| R3 | Звуковий сигнал | |
| R4 | Муфта кондиціонера | |
| R5 | Блокування диференціала | |
| R6 | Високий або низький режим склоочисника | |
| R7 | Вентилятор охолодження двигуна низька швидкість | |
| R8 | Вентилятор охолодження двигуна висока швидкість | |
| R9 | Насос гнучкого вибору палива (Flex-fuel), свічка розжарювання випарника | |
| R10 | Обігрів заднього скла | |
| R11 | 2011-2014: Підігрів вітрового скла | |
| R12 | Не використовується | |
| R13 | Утримання живлення електронного модуля управління (ECM) | |
| R14 | Запалювання | |
| R15 | Двигун 4WD 2 (за годинниковою стрілкою) | |
| R16 | Двигун 4WD 1 (проти годинникової стрілки) | |
| R17 | Двигун 4WD | |
| R18 | Сигналізація | |
| R19 | Стартер | |
| R20 | Не використовується | |
| R21 | Не використовується | |
| R22 | Не використовується | |
| R23 | Не використовується | |
| R24 | Не використовується | |
| R25 | Не використовується | |
| R26 | Двигун вентилятора опалювача | |
| R27 | Електропривод сидіння |
У цій версії прикурювач (розетки) — це запобіжники №20 (Прикурювач), №24 (Допоміжна розетка (передня консоль)), №31 (Допоміжна розетка (задня консоль)) і №46 (Допоміжна розетка (підлогова консоль)).
Тип 2
Верхня секція
| № | A | Призначення |
|---|---|---|
| 1 | 25 | Інтелектуальний модуль склоочисника |
| 3 | 15 | Датчик дощу |
| 5 | 20 | Допоміжна розетка (Ззаду центральної консолі) |
| 7 | 20 | Модуль управління трансмісією |
| 8 | 20 | Впускний колектор зі змінною геометрією, модуль управління трансмісією, клапан продувки адсорбера, нагріваний датчик кисню, датчик моніторингу каталізатора (CMS) |
| 10 | 20 | Допоміжна розетка (Прикурювач) |
| 11 | 15 | Модуль управління трансмісією, котушка запалювання |
| 12 | 15 | 2.2 L і 3.2 L Duratorq: Привід вентилятора, модуль управління трансмісією, свічки розжарювання |
| 13 | 15 | 2.5 L Duratec: Нагрівач, форсунки |
| 14 | 15 | 2.2 L Duratorq: Модуль управління трансмісією, нагрівач PCV |
| 16 | 20 | Допоміжна розетка (Прикурювач 2) |
| 17 | 20 | Допоміжна розетка (Задній вантажний відсік) |
| 18 | 10 | 2.5 L Duratec: Модуль управління трансмісією, підтримання живлення |
| 19 | 10 | Електропідсилювач керма |
| 20 | 10 | Управління освітленням, коректор фар |
| 21 | Не використовується | |
| 22 | 10 | Муфта кондиціонера |
| 23 | 15 | Проєкційний дисплей, камера заднього виду, адаптивний круїз-контроль |
| 24 | 5 | Датчик тиску кондиціонера (Тільки для ТЗ з механічною коробкою передач) |
| 25 | 10 | Антиблокувальна система гальм |
| 26 | 10 | Перемикач регулювання дзеркал, тахограф |
| 27 | 5 | Допоміжний нагрівач |
| 28 | 10 | Модуль управління трансмісією |
| 29 | Не використовується | |
| 30 | Не використовується | |
| 31 | Не використовується | |
| 34 | 15 | Стоп-сигнал (Центральний верхній) |
| 35 | 15 | 2.2 L Duratorq і 3.2 L Duratorq: Модуль управління трансмісією |
| 36 | Не використовується | |
| 37 | 10 | Обігрів зовнішнього дзеркала |
| 43 | Не використовується | |
| 44 | Не використовується | |
| 45 | 10 | 2.5 L Duratec: Форсунки |
| 46 | 10 | Не використовується |
| 47 | 10 | Вимикач педалі гальма |
| 48 | 20 | Звуковий сигнал |
| 49 | Не використовується | |
| 50 | Не використовується | |
| 51 | Не використовується | |
| 52 | Не використовується | |
| 53 | 10 | Блокування заднього диференціала |
| 54 | Не використовується | |
| 55 | Не використовується | |
| Реле | ||
| 2 | Реле соленоїда стартера | |
| 4 | Реле двигуна вентилятора опалювача | |
| 6 | 2.5 L Duratec: Реле вентилятора охолодження (Високошвидкісний вентилятор охолодження) | |
| 9 | Реле модуля управління трансмісією | |
| 15 | Реле стартера | |
| 32 | 2.5 L Duratec і 2.2 L Duratorq: Реле паливного насоса | |
| 33 | Реле муфти кондиціонера | |
| 38 | 2.5 L Duratec: Реле вентилятора охолодження (Низька швидкість) | |
| 39 | Реле живлення повного приводу | |
| 40 | Реле стоп-сигналу (Центральний верхній) | |
| 41 | Реле звукового сигнала | |
| 42 | Реле двигуна повного приводу № 2 | |
| 86 | Реле двигуна повного приводу № 1 | |
У цій версії за роботу прикурювачів відповідають запобіжники під номерами 5, 10, 16 та 17.
Нижня секція
| № | A | Розшифровка |
|---|---|---|
| 56 | Не використовується | |
| 57 | Не використовується | |
| 58 | Не використовується | |
| 59 | 25 | Повний привід |
| 60 | 30 | Модуль управління паливним насосом |
| 61 | 30 | Обігрів вітрового скла (лівий) |
| 62 | 50 | Блок управління кузовом 1 (освітлення) |
| 63 | 30 | 2.5 L Duratec: Низькошвидкісний вентилятор охолодження |
| 64 | 20 | Роз'єм тягово-зчіпного пристрою |
| 65 | 20 | Обігрів передніх сидінь |
| 66 | 30 | Обігрів вітрового скла (правий) |
| 67 | 50 | Блок управління кузовом 2 |
| 68 | 20 | Обігрів заднього скла |
| 69 | 30 | Антиблокувальна система гальм (Клапани) |
| 70 | Не використовується | |
| 71 | 50 | 2.5 L Duratec: Високошвидкісний вентилятор охолодження |
| 72 | Не використовується | |
| 73 | Не використовується | |
| 74 | 20 | Електропривод сидіння водія |
| 75 | Не використовується | |
| 76 | Не використовується | |
| 77 | Не використовується | |
| 78 | Не використовується | |
| 79 | 40 | Двигун вентилятора опалювача |
| 80 | Не використовується | |
| 81 | 40 | Інвертор |
| 82 | 60 | Антиблокувальна система гальм (Насос) |
| 83 | 25 | Двигун склоочисника вітрового скла |
| 84 | 30 | Соленоїд стартера |
| 85 | Не використовується | |
| 87 | 40 | Модуль тягово-зчіпного пристрою (система трейлера) |
Блок силових запобіжників
| № | A | Призначення |
|---|---|---|
| 1 | 70 | 2.5 L Duratec: Блок управління нагрівачем (холодний пуск) / 60A 2.2 L Duratorq і 3.2 L Duratorq: Модуль свічок розжарювання. |
| 2 | 125 | Блок управління кузовом 1 |
| 3 | 50 | 2.5 L Duratec: Блок управління кузовом 2 2.2 L Duratorq і 3.2 L Duratorq: Блок управління кузовом, камера заднього виду, модуль якості напруги, адаптивний круїз-контроль, проєкційний дисплей |
| 4 | Шина живлення блока розподілення живлення | |
| 5 | 100 | Допоміжний нагрівач (якщо встановлено) |
На деяких моделях потужні головні запобіжники можуть бути закріплені на позитивній клемі.

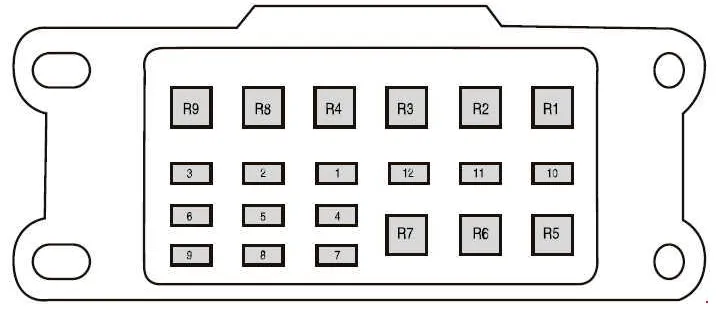

Багажне відділення
Може бути встановлений у правій частині багажника.
Не використовується
| № | A | Позначення |
|---|---|---|
| 1 | 25 | Денний ходовий вогонь |
| 2 | 15 | Габаритний ліхтар |
| 3 | 10 | Світлодіодний маячок |
| 4 | 15 | Робочі фари |
| 5 | 20 | Запасний |
| 6 | 20 | Розетка підключення живлення |
| 7 | 15 | Ліхтар заднього ходу |
| 8 | 15 | Покажчики повороту, стоп-сигнал |
| 9 | 5 | Старший механік (Crew chief) |
| 10 | 5 | Відмикаючий запобіжник (маса ізолятора) |
| 11 | ||
| 12 | Не використовується | |
| Реле | ||
| R1 | Робочі фари | |
| R2 | Світлодіодний маячок | |
| R3 | Запасний | |
| R4 | Габаритний ліхтар | |
| R5 | Покажчик повороту (лівий) | |
| R6 | Покажчик повороту (правий) | |
| R7 | Стоп-сигнал | |
| R8 | Не використовується | |
| R9 | Не використовується | |
