Запобіжники Ford Focus 4 (2018 – 2024)

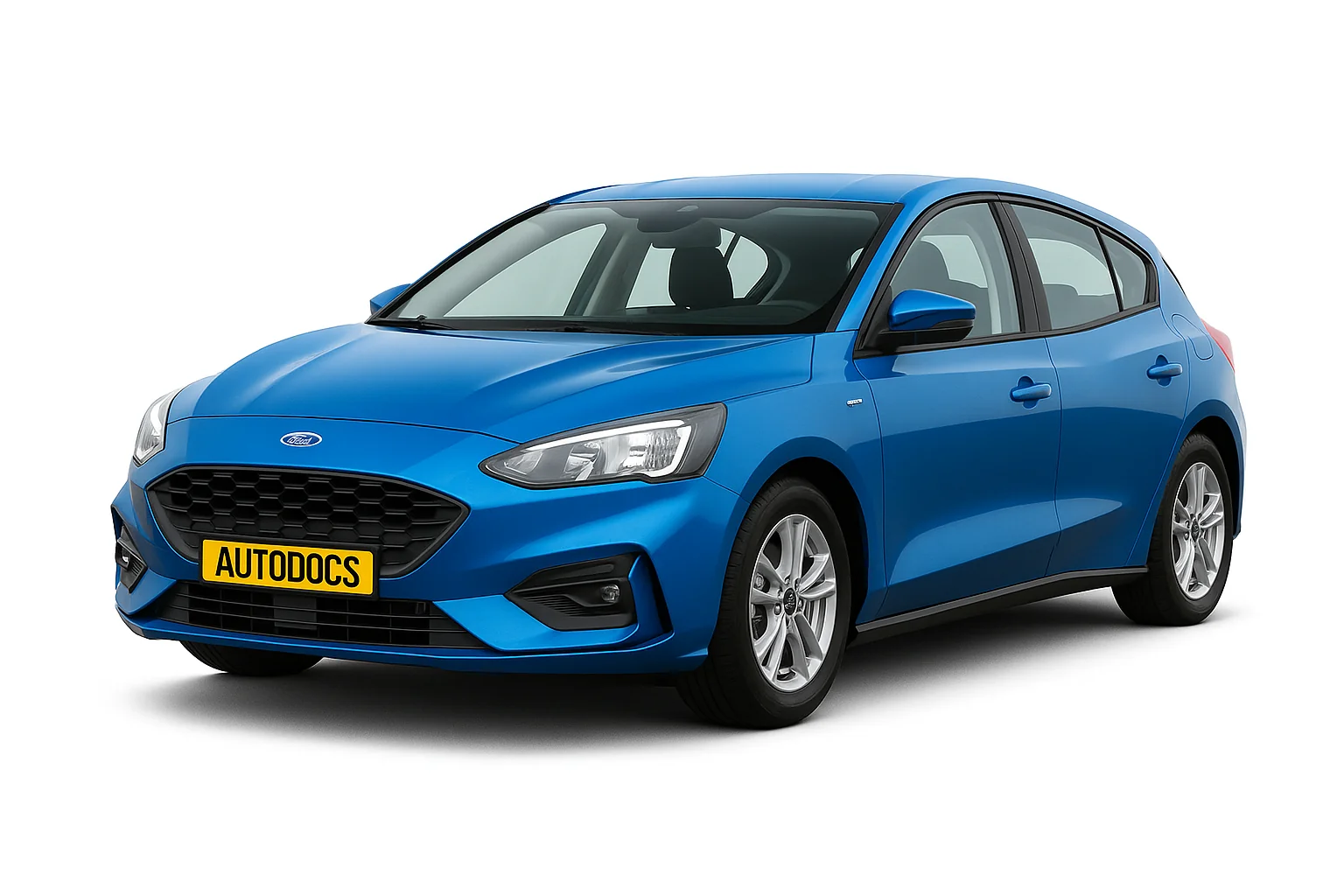

ford focus 4

Ford Focus 4- го покоління випускався у 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель пройшла оновлення. У даному пості ви зможете знайти опис запобіжників Ford Focus 4 зі схемами блоків і місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.

Призначення запобіжників та реле може відрізнятися від представленого та залежить від року випуску та рівня оснащення Вашого автомобіля.

Блок у салоні

У салоні автомобіля блок із запобіжниками та реле знаходиться під бардачком. Для доступу необхідно прибрати захисну кришку.

Доступ до блоку в салоні

Сам блок виглядатиме приблизно отак.

Фото блоку запобіжників Форд Фокус 4

Схема блоку 1
Схема

№ А Опис
1 5А Модуль керування подушками безпеки.
2 5А Автомобільний датчик температури та вологості.
3 10А Модуль управління системою допомоги під час паркування.
4 10А Замок запалювання. Кнопковий вимикач запалювання.
5 20А Центральний замок.
6 10А Люк.
7 30А Вимикач правого дзеркала. Праві передні електросклопідйомники.
8 5А Модуль керування фарами.
9 5А Індикатор вимкнення подушки безпеки пасажира. Внутрішнє дзеркало з автозатемненням. Передня камера системи допомоги під час паркування.
10 10А Модуль проекційного дисплею. Модуль бездротової зарядки аксесуарів.
11 5А Телематичний модем.
12 5А Центральний модуль безпеки.
13 15А Замки безпеки дітей. Лючок бензобака. Центральний замок.
14 30А Вимикач лівого дзеркала. Ліві передні електричні склопідйомники.
15 15А Модуль кермового колеса.
16 15А Модуль адаптивного демпфування.
17 15А Голосове керування. Аудіоблок.
18 7,5А Електропривод задніх дверей. Модуль керування підйомними дверима без допомоги рук.
19 7,5А Акумуляторна звукова оповісниця.
20 10А Звуковий сигнал протиугінної сигналізації.
21 7,5А Клімат контроль. Модуль електронного перемикання передач.
22 7,5А Модуль кермового колеса. Приладовий щиток. Роз'єм каналу передачі.
23 20А Аудіоблок.
24 20А Не використовується (запасний).
25 30А Не використовується (запасний).

Блок під капотом

Під капотом, у моторному відсіку, блок із запобіжниками розташований поруч зі стійкою.

Блок під капотом форд фокус 4

Для доступу треба потягнути за дві бакові клямки на себе і зніміть блок запобіжників. Переверніть його відкрийте центральну клямку, яка тримає кришку.

доступ до блоку

Фото блоку під капотом
Фото – приклад
Схема
Схема

№ А Позначення
1 40А Модуль керування кузовним обладнанням.
2 30А Модуль керування кузовним обладнанням.
4А 20А Паливний насос – дизель.
4B 20А Паливний насос – бензин.
5 10А Роз'єм каналу передачі.
6 15А Модуль керування силовим агрегатом – бензин.
20А Модуль керування силовим агрегатом – дизель.
7 10А Модуль керування силовим агрегатом.
8 15А Модуль керування силовим агрегатом.
9 20А Модуль керування силовим агрегатом.
10 10А Модуль керування силовим агрегатом – бензин.
11 30А Стартер.
12 10А Муфта кондиціонера.
13 40А Двигун вентилятора.
14 20А Модуль керування додатковим обігрівачем.
15 20А Рог.
16 20А Насос омивача заднього скла.
17 5А Поперековий відділ.
18 20А Насос омивача фар.
21 10А Регулювання фар.
22 5А Електронний підсилювач рульового керування.
24 10А Модуль керування силовим агрегатом.
25 10А Передня камера системи допомоги під час паркування. Камера заднього виду. Інформаційна система сліпих зон. Задній хід.
26 15А Модуль керування коробкою передач – дизель.
27 10А Електронна система стабілізації.
28 40А Електронний клапан стабілізації.
29 60А Насос електронної системи стабілізації
30 25А Сидіння водія з електроприводом.
31 25А Пасажирське сидіння з електроприводом.
32 25А Допоміжна розетка.
33 20А Допоміжна розетка.
34 20А Допоміжна розетка.
37 20А Люк.
41 30А Електропривод задніх дверей.
44 10А Вимикач стоп-сигналу.
49 60А Вентилятор охолодження.
50 30А Підсвічування з підігрівом.
54 20А Електронний диференціал, що самоблокується, — бензин.
65 20А Модуль керування коробкою передач – дизель.
68 20А Замок кермової колонки.
69 30А Склоочисники.
71 20А Склоочисник заднього скла.
75 10А Датчик масової витрати повітря та температури повітря на впуску – бензин.
77 10А Форсунки омивача вітрового скла з підігрівом. Реле обігріву лобового скла.
78 40А Лівий елемент обігріву лобового скла.
79 40А Елемент обігріву лобового скла, правий.
83 40А Додатковий обігрівач.
84 60А Додатковий обігрівач.
85 40А Додатковий обігрівач.
91 40А Модульний причеп причеп.
93 5А Фари.
94 20А Підігрів сидінь.
110 30А Датчик води у паливі – дизель. Підігрівач дизельного палива.
124 5А Датчик дощу.
126 5А Блок керування дозуванням – дизель.
136 15А Підсилювач.
137 15А Підсилювач.
140 60А Свічки розжарювання – дизельні.
163 15А Модуль керування дозуванням відновника.
164 10А Органи керування дверима салону – дизель.
165 15А Підігрівач бака – дизель.
185 20А Електросклопідйомники. Люк.

У 5 дверних моделях та універсалах, у багажному відсіку з правого боку, може встановлюватися запобіжник на 15А, що відповідає за систему запалення.
