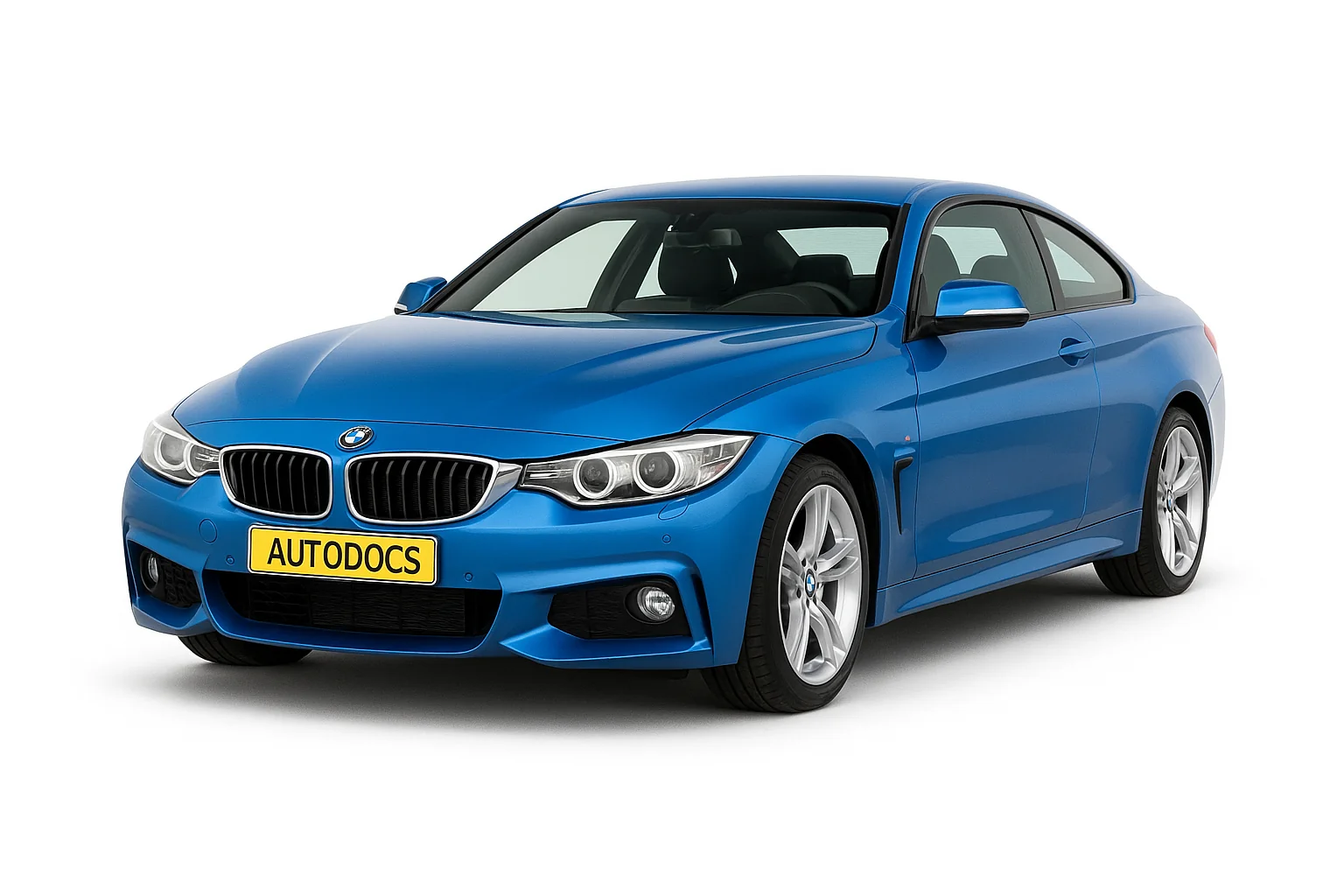

BMW 4 F32 F33 F36 представляє перше покоління модельного ряду БМВ 4, яке вироблялося у 2013, 2014, 2015, 2016, 2017, 2018 роках. За цей час модель пройшла оновлення. У даному матеріалі ми представимо опис запобіжників та реле БМВ Ф32 Ф33 Ф36 з їх схемами та фото прикладами виконання. Зазначимо запобіжники, які відповідають за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Зміст
Блоки під капотом
Блок запобіжників та реле
Він розташований під капотом, праворуч моторного відсіку, ближче до лобового скла. Для доступу приберіть кришку.
Сам блок виглядатиме приблизно отак.
| № | А | Опис |
|---|---|---|
| 18 | 15 | Діагностичний роз'єм |
| 19 | 10 | Управління двигуном |
| 20 | 5 | Блок управління аудіо, електроніка даху |
| 21 | 5 | Блок керування |
| 22 | 7,5 | Дверні замки |
| Пасажирське дзеркало заднього виду, внутрішнє освітлення | ||
| 23 | 10 | DDE головне реле |
| 24 | Блок керування електронною автоматичною коробкою передач (EAT), 4*4 | |
| 25 | 5 | Тачбокс, аудіо |
| Блок керування кузовом, ABS, паркінг | ||
| 26 | 5 | Обігрів сидінь |
| 27 | 10 | Клапанний блок поперекової опори сидіння водія/пасажира, блок перемикачів регулювання положення сидіння з боку водія/пасажира |
| 28 | 5 | Передній лівий ліхтар |
| Передній правий ліхтар | ||
| Датчик дощу | ||
| Внутрішнє освітлення | ||
| 29 | 5 | Насос охолоджувальної рідини |
| 30 | ||
| 31 | ||
| 32 | Роздавальна коробка, система безпеки | |
| 33 | 15 | Насос охолоджувальної рідини |
| Компресор кондиціонера | ||
| Додатковий водяний насос | ||
| 34 | 10 | Система безпеки, ремінь безпеки |
| 35 | ||
| 36 | 40 | |
| 37 | 40 | |
| 38 | ||
| 39 | ||
| 40 | 15 | Фари, зовнішнє освітлення, габарити |
| 41 | 10 | |
| 42 | Електрохідне дзеркало заднього виду | |
| 43 | ||
| 44 | 5 | Системи підтримки водія на базі відеокамери, система активного кермового керування |
| 45 | 5 | Круїз контроль |
| 46 | 5 | Підігрівач вентиляції картера |
| Запірний клапан охолоджувальної рідини, жалюзі. | ||
| 47 | 5 | Електроніка системи нічного бачення (NVE), автомобільний звук генератор (VSG) |
| 48 | 10 | Перемикачі на рульовій колонці |
| 49 | ||
| 50 | 5 | Комбінація приборів |
| 51 | ||
| 52 | 7,5 | Комбінація приборів |
| 53 | 5 | Висвітлення ящика рукавички, підсвічування декоративної планки панелі приладів (водійська / пасажирська сторона), освітлення декоративної планки панелі інструментів на стороні водія, освітлення простору для ніг водія / переднього пасажира |
| 54 | 7,5 | Селекторний перемикач |
| 55 | 5 | Електронний підсилювач керма (EPS) |
| 56 | 5 | Датчик якості повітря, система вентиляції |
| 57 | 40 | Блок запобіжників, Фари, зовнішнє освітлення, габарити |
| 58 | 30 | Динамічний контроль стійкості (DSC) |
| 59 | ||
| 60 | ||
| 61 | ||
| 62 | 30 | Складаний дах |
| 63 | 30 | Роздавальна коробка |
| 64 | 20 | Модуль обігріву сидіння переднього пасажира |
| 65 | 20 | Модуль обігріву сидіння водія |
| 66 | 20 | Прикурювач |
| 67 | 30 | Блок керування сидіння водія |
| Регулювання сидіння водія | ||
| 68 | 30 | Регулювання сидіння пасажира |
| Блок керування сидінням пасажира | ||
| 69 | 20 | Розетка 12В |
| 70 | 20 | Обігрів |
За роботу прикурювача відповідають запобіжники 66 та 69 на 20А.
Блок силових запобіжників
Поруч із блоків запобіжників та реле встановлюється блок силових запобіжників
| № | А | Позначення |
|---|---|---|
| FL1 | 50/80/125 | Реле відключення |
| FL2 | 125 | Електронний підсилювач керма (EPS) |
| FL3 | 100 | Додатковий обігрівач |
| FL4 | 40 | Паливний фільтр з підігрівом |
| FL5 | 40 | Динамічний контроль стійкості (DSC) |
| FL6 | 40 | Двигун вентилятора |
Поряд так само можуть встановлюватися реле та запобіжники блоку DDE та запобіжник на 50А насоса охолоджуючої рідини, реле електро вентилятора двигуна K5
Блок у салоні
Блок запобіжників
Цей блок розташований на передній стійці на боці пасажира.
| № | Позначення |
|---|---|
| 1 | 54-контактний роз'єм |
| 2 | 12-контактний роз'єм |
| 3 | 42-контактний роз'єм |
| 4 | 54-контактний роз'єм |
| 5 | Запобіжники |
| 6 | Роз'єм (1-контактний, виведення плюсу) |
| 7 | Реле |
| 8 | 54-контактний роз'єм |
| 9 | 54-контактний роз'єм |
| 10 | 54-контактний роз'єм |
Запобіжники
| № | А | Позначення |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | 30 | Електропривод склопідйомника пасажира |
| 5 | 20 | центральний замок |
| 6 | 30 | Електропривод склопідйомника водія |
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | 5 | Панель управління |
| Система допомоги водієві | ||
| Опалення, вентиляція та кондиціювання повітря (HVAC) | ||
| Вимикач світла | ||
| 11 | 7,5 | Задній модуль |
| Ліва фара | ||
| 12 | 7,5 | Діагностичний роз'єм |
| 13 | 5 | Телематика |
| 14 | 15 | Попередження |
Реле :
- електросклопідйомник водія
- електросклопідйомник переднього
- центральний замок
- омивачі фар
- стартер
- рупорний звуковий сигнал
- склоочисник на швидкості 1/2.
Блоки у багажнику
У багажному відсіку можуть бути три блоки із запобіжниками. Два блоки (блок силових запобіжників та блок запобіжників) знаходиться за обшивкою з правого боку біля акумулятора.
Інший по центру під обшивкою. Детальніше у відео, трохи нижче.
Ваша точна схема із запобіжниками лежить згорнута під підлогою багажника, вставлена в спеціальне місце на блоці із запобіжниками зверху (згорнутий папір). Ми надаємо для ознайомлення одну з версій.
Силовий блок
| № | А | Позначення |
|---|---|---|
| 1 | 50 | Задній модуль |
| 2 | 100 | Блок запобіжників |
| 3 | 100 | Розподіл потужності |
| 4 | 125 | Головне реле |
| 5 | 125 | Інтегрований модуль живлення |
