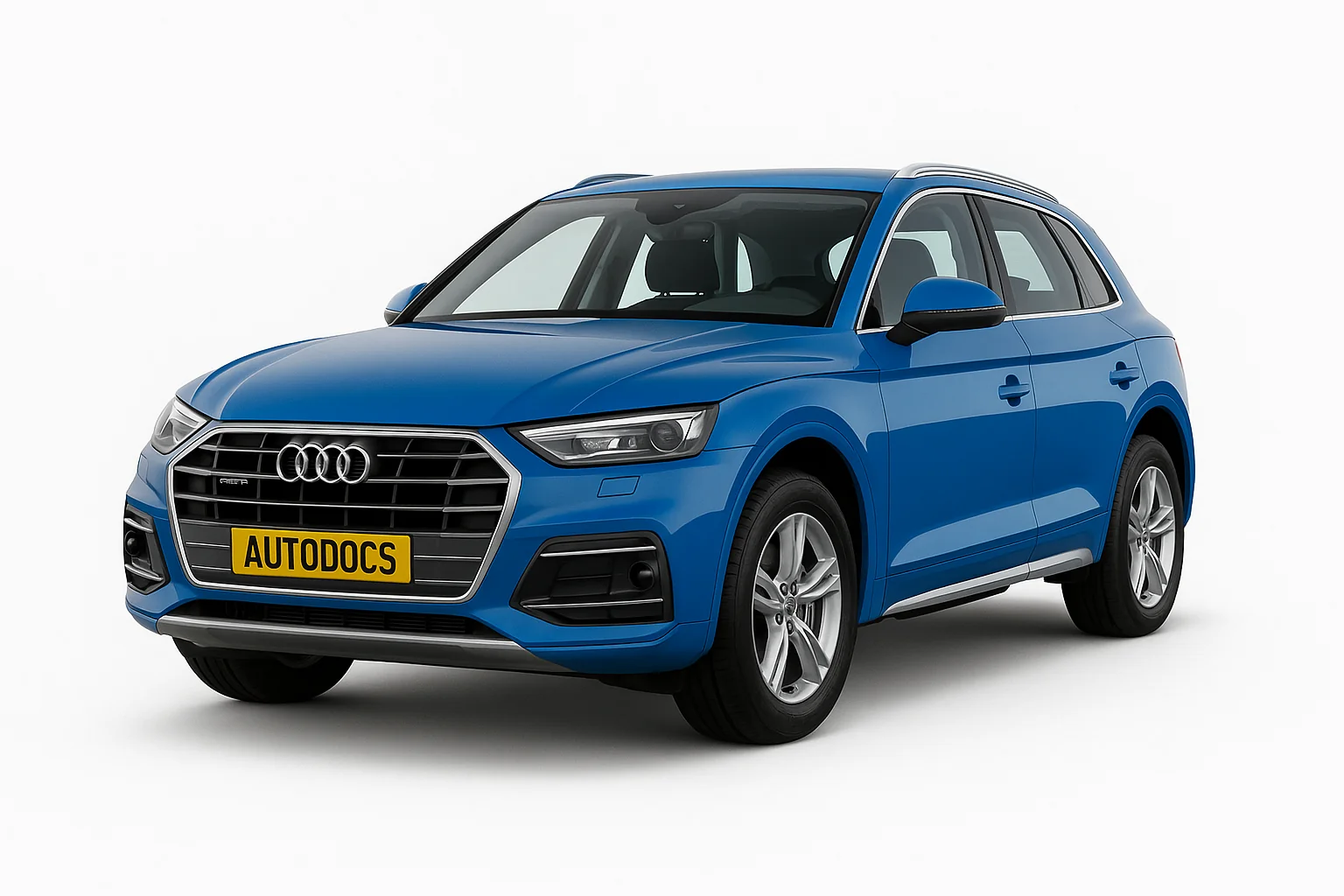

Audi Q5 2 поколення випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 з позначенням кузова FY. За цей час модель пройшла рестайлінг. У цій статті ми представимо опис запобіжників та реле Ауді Q5 2 зі схемами блоків, місцями їх розташування та фотографіями. Виділимо запобіжник, який відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представленого та залежить від року випуску, рівня електричного оснащення та регіону постачання вашого автомобіля.
Блоки в салоні
Блок запобіжників та реле
У салоні автомобіля блок із запобіжниками та реле знаходиться з лівого боку, під панеллю приладів.
Автомобілі з лівим розташуванням керма
Автомобілі з правим розташуванням керма
| Панель А (коричнева) | |
|---|---|
| 1 | Обігрів каталітичного нейтралізатора |
| 2 | Компоненти двигуна |
| 3 | Вихлопні двері, паливні форсунки, повітрозабірник, підігрів двигуна |
| 4 | Вакуумний насос, насос гарячої води, датчик NOx, датчик твердих частинок, датчик біодизелю, вихлопні двері |
| 5 | Датчик стоп-сигналу |
| 6 | Клапани двигуна, регулювання розподільного валу |
| 7 | Датчики кисню з підігрівом, датчик масової витрати повітря, водяний насос |
| 8 | Водяний насос, насос високого тиску, клапан регулятора високого тиску, температурний клапан, підвіска двигуна |
| 9 | Насос гарячої води, реле двигуна, стартер-генератор 48 В, водяний насос 48 В |
| 10 | Датчик тиску масла, датчик температури масла |
| 11 | Датчик положення зчеплення, стартер-генератор 48 В, водяний насос, стартер-генератор 12 В |
| 12 | Клапани двигуна, опора двигуна |
| 13 | Охолодження двигуна |
| 14 | Паливні форсунки, модуль керування системою приводу |
| 15 | Котушки запалювання, датчики кисню з підігрівом |
| 16 | Паливний насос |
| Панель B (червона) | |
|---|---|
| 1 | Протиугонна система |
| 2 | Модуль керування системою приводу |
| 3 | Електроніка переднього лівого сидіння, поперекова опора, масажне сидіння |
| 4 | Важіль селектора автоматичної коробки передач |
| 5 | Сигнал |
| 6 | Стояночний гальмо |
| 7 | Діагностичний інтерфейс (модуль керування шлюзом) |
| 8 | Модуль керування електронікою даху |
| 9 | Модуль керування екстреним викликом та зв'язком |
| 10 | Модуль керування подушками безпеки |
| 11 | Електронна система стабілізації (ESC), антиблокувальна гальмівна система (ABS) |
| 12 | Діагностичний роз'єм, датчик світла/дощу |
| 13 | Система клімат-контролю |
| 14 | Блок керування правою передньою дверима |
| 15 | Компресор системи клімат-контролю |
| 16 | Ресивер гальмівної системи |
| Панель С (чорна) | |
|---|---|
| 1 | Обігрів передніх сидінь |
| 2 | Двірники |
| 3 | Електроніка лівої фари |
| 4 | Панорамне скляний дах/ зсувний / підйомний люк |
| 5 | Блок керування лівою передньою дверима |
| 6 | Розетка 12 вольт, прикурювач |
| 7 | Блок керування правою задньою дверима, правий задній склопідйомник |
| 8 | Модуль керування повним приводом (AWD) |
| 9 | Електроніка правої фари |
| 10 | Модуль керування системою омивача лобового скла/ омивача фар |
| 11 | Модуль керування лівою задньою дверима, лівий задній електро склопідйомник |
| 12 | Автономний обігрівач |
За роботу прикурювача відповідає запобіжник номер 6.
| Панель D (чорна) | |
|---|---|
| 1 | Електроніка передніх сидінь, вентиляція сидінь, дзеркало заднього виду, панель керування задньою системою клімат-контролю, обігрів лобового скла, діагностичний роз'єм |
| 2 | Діагностичний інтерфейс, модуль керування бортовою мережею |
| 3 | Генератор звуку |
| 4 | Датчик положення зчеплення |
| 5 | Запуск двигуна, аварійне відключення |
| 6 | Діагностичний роз'єм, антена дорожньої інформації (TMC) |
| 7 | USB-з'єднання |
| 8 | Пристрій для відкривання гаражних воріт |
| 9 | Адаптивний круїз-контроль Audi, адаптивне регулювання дистанції |
| 11 | Передня камера |
| 12 | Права фара |
| 13 | Ліва фара |
| 14 | Охолодження трансмісійної рідини / Склоочисник заднього скла |
| 15 | Система сигналізації та гучного зв'язку |
| Панель E (червона) | |
|---|---|
| 1 | Котушки запалювання |
| 2 | Компресор системи клімат-контролю |
| 5 | Ліва фара |
| 6 | Автоматична коробка передач |
| 7 | Приладова дошка |
| 8 | Вентилятор системи клімат-контролю |
| 9 | Права фара |
| 10 | Динамічне кермове управління |
| 11 | Запуск двигуна |
Блок запобіжників
У лівому торці приладової панелі з лівого боку встановлений ще один блок із запобіжниками.
| № | Позначення |
|---|---|
| 1 | Модуль керування зручним доступом та авторизацією запуску (NFC) |
| 2 | Audi телефон, USB-роз'єм |
| 3 | |
| 4 | Проекційний дисплей |
| 5 | Музичний інтерфейс Audi, USB-з'єднання |
| 6 | Передня панель керування системою клімат-контролю |
| 7 | Блокування кермової колонки |
| 8 | Центральний дисплей |
| 9 | Приладовий щиток |
| 10 | Контроль гучності |
| 11 | Вимикач світла, модуль перемикача |
| 12 | Електроніка кермової колонки |
| 13 | Датчик твердих частинок для системи клімат-контролю |
| 14 | Інформаційно – розважальна система |
| 15 | Регулювання кермової колонки з гідропідсилювачем |
| 16 | Обігрів керма, Електроніка кермової колонки |
Блок у багажнику
Даний блок запобіжників знаходиться у багажному відсіку з лівого боку, за обшивкою.
| № | Призначення |
|---|---|
| Панель запобіжників A (чорна) | |
| A1 | Керування температурним режимом |
| A2 | Обігрів лобового скла |
| A3 | Обігрів лобового скла |
| A5 | Пневматична підвіска / керування підвіскою |
| A6 | Автоматична коробка передач |
| A7 | Обігрів заднього скла |
| A8 | Обігрів заднього сидіння |
| A9 | Ліва задня фара |
| A10 | Лівий натягувач ременя безпеки |
| A11 | Система центрального замку |
| A12 | Кришка багажного відділення з електроприводом |
| Панель запобіжників B (червона) | |
| B1 | Не призначено |
| B2 | Високовольтна батарея |
| B3 | Водяний насос високовольтної батареї |
| B4 | Електродвигун |
| B8 | Компресор кондиціонера |
| B10 | Високовольтна батарея |
| B11 | Зарядний пристрій |
| Панель запобіжників C (коричнева) | |
| C2 | телефон |
| C3 | Поперекова опора |
| C4 | Боковий асистент Audi |
| C5 | Підготовка до розваг на задніх сидіннях |
| C7 | Відкриття / запуск автомобіля (NFC) |
| C8 | Розумний модуль (бак); Радіоприймач автономного опалення, розумний модуль (паливний бак) |
| C9 | Кліматичний підставка |
| C10 | ТВ-тюнер |
| C11 | Акумулятор на 12 Вольт; 2019-2020: Модуль керування допоміжною акумуляторною батареєю |
| C12 | HomeLink / Пристрій відкривання гаражних воріт |
| C13 | Камера заднього виду, периферійні камери |
| C14 | Праві задні вогні |
| C16 | Натягувач ременя безпеки правий |
| Панель запобіжників E (червона) | |
| E2 | Звуковий підсилювач |
| E3 | Обігрів AdBlue; |
| E5 | Зчіпний пристрій для причепа (правий світло) |
| E7 | Зчіпний пристрій для причепа |
| E8 | Зчіпний пристрій (лівий світло) |
| E9 | Зчіпний пристрій причепа (розетка) |
| E10 | Спортивний диференціал |
| E11 | Обігрів AdBlue; |
