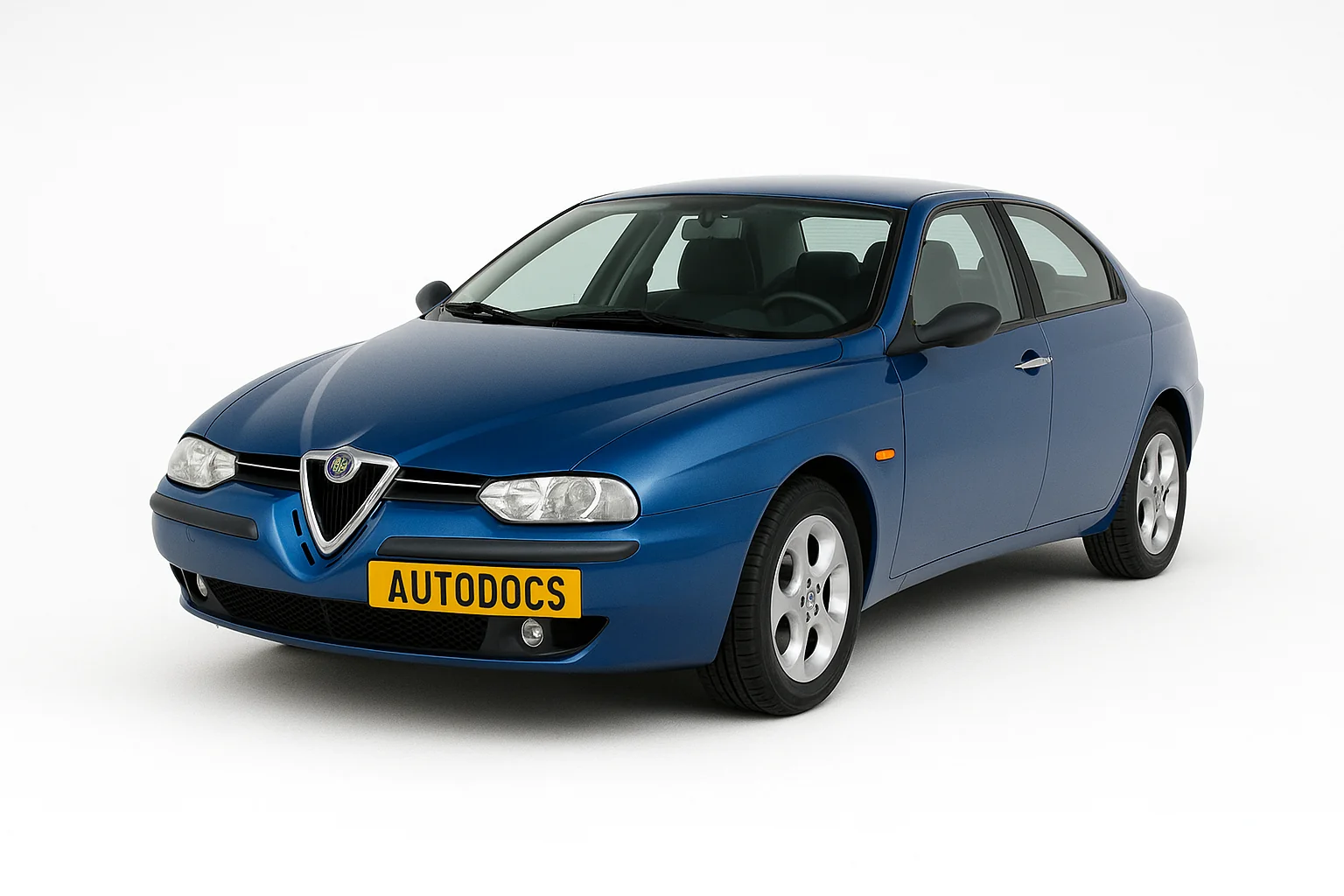

Alfa Romeo 156 (Серія 932) - випускався італійською автомобільною компанією Alfa Romeo з 1997. Вона прийшла на заміну старій 155 моделі і вироблялася в двох варіантах: седан і універсал "Sportwagon" з конфігурацією в сім різних двигунів. Модель пройшла два рестайлінги: перший у 2002 році, а другий у 2003 році. У цьому матеріалі надано схеми запобіжників і реле альфа ромео 156 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 років випуску.
Зміст
Місця розташування
- коробка запобіжників у салоні під кермом;
- додаткова коробка запобіжників за основною;
- реле в салоні за речовим ящиком;
- коробка запобіжників у моторному відсіку;
- реле в моторному відсіку.
Запобіжники та реле в салоні
Основний блок розташований під основною панеллю лівіше від рульового колеса.
Основний блок запобіжників
| № | А | Опис і призначення |
|---|---|---|
| 1 | 10A | Права фара-дальнє світло |
| 2 | 10A | Індикатор увімкнення дальнього світла фар, ліва фара - дальнє світло |
| 3 | 20A | Лампа підсвічування багажника/задніх дверей, центральний замок |
| 4 | 10A | Коректор фар, права фара - ближнє світло |
| 5 | 30A | Електропривод передніх склопідйомників |
| 6 | 10A | Лампа лівого стоп-сигналу, лампа заднього лівого габариту, ліва лампа підсвічування номерного знака, лампа заднього правого протитуманного ліхтаря, лампа переднього правого габариту |
| 7 | 10A | Ліва лампа підсвічування номерного знака, лампа заднього лівого протитуманного ліхтаря, лампа переднього лівого габариту, лампа правого стоп-сигналу, лампа заднього правого габариту |
| 8 | 10A | Ліва фара - ближнє світло |
| 9 | 15А | Прикурювач обігрівач/кондиціонер |
| 10 | 20A | Очищувач/омивач лобового скла |
| 11 | 20A | Звуковий сигнал |
| 12 | 10A | Протиугінна система, антиблокувальна система гальм (ABS) (з ESP), аудіосистема, комбінація приладів, лампи освітлення салону |
| 13 | 10A | Антиблокувальна система гальм (ABS), центральний замок, електропривод дзеркал заднього виду на дверях, електропривод склопідіймачів, лампа підсвічування речової скриньки, ліхтарі заднього ходу, стоп-сигнал (верхній) |
| 14 | 10A | Аварійна сигналізація |
| 15 | 30A | Обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла |
За прикурювач відповідає запобіжник номер 9.
Запобіжники над основним блоком
Для автомобілів, що випускалися після 1999 року
| № | А | Опис |
|---|---|---|
| 1 | 7,5A | Електропривод дзеркал заднього виду, підсвічування вимикачів склопідйомників, лампа підсвічування речової скриньки, покажчики повороту, обігрівач заднього скла, обігрівач/кондиціонер, реле допоміжних кіл запалювання |
| 2 | 10A | Подушка безпеки |
| 3 | 10A | Антиблокувальна система гальм, комбінація приладів, індикатори комбінації приладів, підсвічування органів керування |
| 4 | 20A | Електродвигун приводу склопідйомника задніх лівих дверей |
| 5 | 20A | Електродвигун приводу склопідйомника задніх правих дверей |
| 6 | 25A | Люк |
| 7 | 30A | Привід кришки багажника/задніх дверей |
| 8 | 30A | Підігрівач сидінь |
| 9 | — | |
| 10 | 10A | Антиблокувальна система гальм (ABS) |
| 11 | Система керування двигуном. іммобілайзер | |
| 12 | Система керування двигуном. іммобілайзер | |
| 13 | 15A | Управління двигуном |
| 14 | 15A | Управління двигуном |
| 15 | 15A | Протитуманні фари |
Для автомобілів, що випускалися до 1999 року
| № | А | Опис |
|---|---|---|
| 1 | 15A | Система SRS (подушка безпеки), антиблокувальна система гальм (ABS) |
| 2 | 7,5A | Система керування двигуном, іммобілайзер |
| 3 | 30A | Підігрівач сидінь |
| 4 | 10A | Управління двигуном |
| 5 | 15A | Управління двигуном |
| 6 | 25A | Люк |
| 7 | 7,5A | Система керування двигуном, іммобілайзер |
| 8 | 10A | Антиблокувальна система гальм, комбінація приладів, індикатори комбінації приладів, підсвічування органів керування |
| 9 | 7,5A | Електропривод дзеркал заднього виду, підігрівач сидінь, обігрівач заднього скла, покажчики повороту, люк |
| 10 | 10A | Подушка безпеки |
Реле за речовим ящиком
Для доступу необхідно відкрити бардачок і зняти кришку А. Розташування запобіжників і реле залежить від комплектації вашого автомобіля.
| № | А | Опис |
|---|---|---|
| 1 | 20A | Омивачі фар (03/99→) |
| 2 | 20A | Омивачі фар (→02/99) |
| 3 | 20A | Електродвигун приводу приводу склопідіймача задніх лівих дверей(→02/99) |
| 4 | 20A | Електродвигун приводу приводу склопідіймача задніх правих дверей(→02/99) |
Запобіжники та реле під капотом
Блок запобіжників біля акумуляторної батареї
Для доступу до нього необхідно відкрити 2 кришки в різні боки.
| № | А | Опис |
|---|---|---|
| 1 | 80A | Блок запобіжників/реле приладової панелі |
| 2 | 30A | Замок запалювання |
| 3 | 70A | Акумуляторна батарея |
| 4 | 40A | Електродвигун вентилятора кондиціонера/опалювача |
| 5 | 30A | Управління двигуном |
| 6 | 40A | Електродвигун вентилятора системи охолодження (Twin Spark без AC/V6) |
| 7 | 30A | АКПП ^624^, електродвигун вентилятора системи охолодження (Twin Spark з AC/V6 24V), сегментальна МКПП (2,0 Twin Spark) |
| 8 | 20A | Сегментальна МКПП (2,0 Twin Spark) |
| 9 | 50A | Антиблокувальна система гальм ABS (без ESP) |
| 10 | 70A | Додатковий обігрівач (Дизель) |
Блок реле
Він розташований біля батареї на кронштейні і закритий захисним кожухом. Кількість реле і схема може змінюватися залежно від модифікації автомобіля.
| № | Опис |
|---|---|
| A | Реле електродвигуна вентилятора вентилятора системи охолодження-2-га швидкість(Twin Spark з кондиціонером) |
| B | Реле електродвигуна вентилятора системи охолодження - 1-ша швидкість |
| C | Реле паливного насоса |
| D | Реле системи керування двигуном |
| G | Реле електромагнітної муфти компресора кондиціонера |
| F | Реле приводу зміни фаз газорозподілу (1,6 TwinSpark) |
| E | Реле підігрівача палива |
