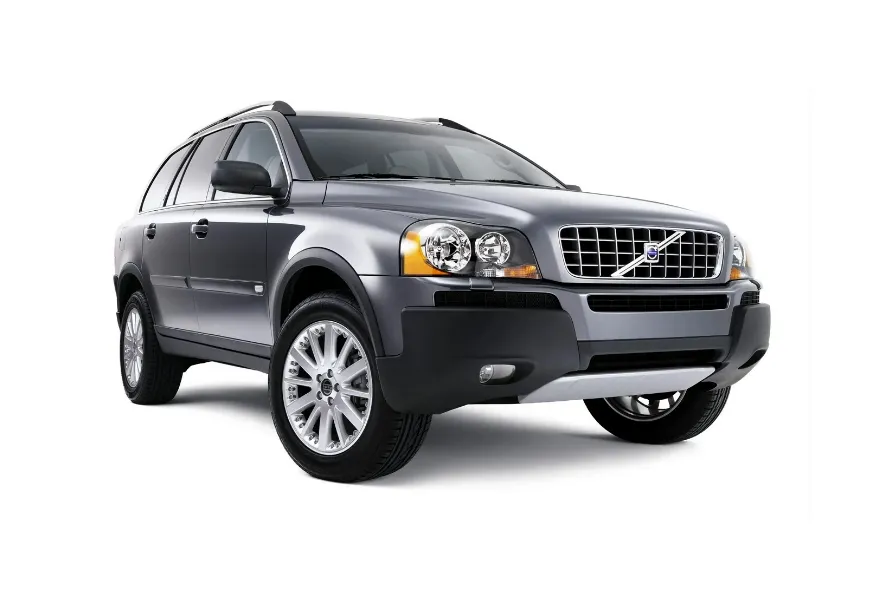

Volvo XC90 1 поколения выпускалась в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 году с бензиновыми двигателями объёмом 2,5 2,9 и 4,4 литра. За это время модель прошла рестайлинг и обновление несколько раз. В нашем материале вы найдёте информацию о расположении всех электронных блоков управления, подробным описанием предохранителей и реле Вольво ХС90 со схемами блоков, фотографиями и местами их расположения. Отметить предохранители отвечающие за прикуриватель и бензонасос.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, региона поставки и уровня электрического оснащения Вашего автомобиля.
Содержание
Расположение
Общая схема расположения электронных блоков управления
| № | Обозначение |
|---|---|
| 1 | Блок управления дополнительным оборудованием – правая часть багажного отделения |
| 2 | Электронный блок управления кондиционером — за панелью управления кондиционером |
| 3 | Блок управления вентилятором кондиционера/ отопителя – рядом с электродвигателем вентилятора |
| 4 | Блок антенны, телефон |
| 5 | Усилитель сигнала антенны — потолочная панель |
| 6 | Датчик удара, левый |
| 7 | Датчик удара, правый |
| 8 | Воспламенитель шторки безопасности, лев. |
| 9 | Воспламенитель шторки безопасности. Правый. |
| 10 | Датчик бокового удара в сборе- центральная стойка со стороны водителя |
| 11 | Боковой датчик удара, задний левый — за поддержкой на подушке заднего сиденья |
| 12 | Датчик бокового удара в сборе – центральная стойка со стороны пассажира |
| 13 | Боковой датчик удара, задний правый — за поддержкой на подушке заднего сиденья |
| 14 | Датчик наклона автомобиля (противоугонная система) |
| 15 | Звуковой сигнал противоугонной системы – за накладкой передней правой колесной арки |
| 16 | Датчик изменения объема (противоугонная система) — потолочная панель |
| 17 | Сигнальный датчик противоугонной системы — в многофункциональном блоке управления 3 |
| 18 | Усилитель выходного сигнала аудиосистемы |
| 19 | Блок управления дополнительным отеплителем, если установлен |
| 20 | Аккумуляторная батарея — под полые багажные отделения |
| 21 | Блок управления системой поддержания скорости, встроенный в электронный блок управления двигателем. |
| 22 | Диагностический разъем (DLC) |
| 23 | Блок управления блокировкой дифференциала — на заднем дифференциале |
| 24 | Блок управления электро оборудованием двери пассажира – в двери — функции: Центральный замок, индикаторы открытой или неплотно закрытой двери, электропривод/ подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей, наружная температура |
| 25 | Блок управления электро оборудованием двери водителя – в двери – функции: Центральный замок, индикаторы открытой или неплотно закрытой двери, электропривод/подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей, наружная температура |
| 26 | Блок управления электродвигателем вентилятора системы охлаждения |
| 27 | Блок предохранителей/ реле, моторный отсек 1 |
| 28 | Блок предохранителей/ реле 2 в моторном отсеке- под блоком предохранителей/ реле 1 моторного отсека |
| 29 | Блок предохранителей /реле, приборная панель 1 |
| 30 | Блок предохранителей /реле, приборная панель 2 |
| 31 | Блок предохранителей /реле, багажное отделение 1 |
| 32 | Блок предохранителей /реле в багажном отделении 2 — рядом с аккумуляторной батареей |
| 33 | Электронный блок управления отопителем — за органами управления отопителем |
| 34 | Звуковой сигнал — за передним бампером |
| 35 | Иммобилайзер — в электронном блоке управления двигателем |
| 36 | Кольцевая антенна иммобилайзера- возле замка зажигания |
| 37 | Реле указателей поворотов /аварийной сигнализации – в многофункциональном блокеуправления1 |
| 38 | Блок управления комбинацией приборов- приборная панель |
| 39 | Блок управления освещением – за переключателем головного освещения |
| 40 | Многофункциональный блок управления 1 — соединено блоком предохранителей /реле 2 приборной панели — функции: Противоугонная система, центральный замок электропривод стеклоподъемников, очиститель /омыватель лобового стекла, очиститель /омыватель фар, рулевое управление с усилителем, иммобилайзер, фары, указатели поворота/ аварийной сигнализации, звуковой сигнал, передние /задние габариты, стартер, подогрев сидений, корректор фар, топливный насос, лампа подсветки вещевого ящика |
| 41 | Многофункциональный блок управления 2- соединено блоком предохранителей/реле, багажное отделение 1 — функции: Противоугонная система, центральный замок, задние фонари, уровень топлива, лампы освещения салона, очиститель/ омыватель заднего стекла, обогреватель заднего стекла, разъемы питания дополнительного оборудования — задние, система парковки, подогреватель топливного фильтра – Дизель |
| 42 | Многофункциональный блок управления 3- функции: Центральный замок, противоугонная система, люк, датчик дождя, лампы освещения салона, напоминание о не пристегнутых ремнях безопасности |
| 43 | Блок управления навигационной системы — под левым сидением |
| 44 | Датчик температуры окружающего воздуха — в зеркале правой двери |
| 45 | Блок управления системой парковки |
| 46 | Реле усилителя рулевого управления |
| 47 | Датчик дождя (если установлен) |
| 48 | Реле системы блокировки дверей от случайного открывания, лев. — в двери |
| 49 | Реле системы блокировки дверей от случайного открывания, прав, — в двери |
| 50 | Блок управления электроприводом сиденья водителя — под сиденьем |
| 51 | Датчик наличия пассажира на сиденье — в подушке сиденья |
| 52 | Электронный блок управления SRS |
| 53 | Блок датчика положения рулевого колеса- подсоединен к блоку предохранителей/ реле 2 под приборной панелью |
| 54 | Блок управления электрооборудованием рулевого колеса — за рулевым колесом — функции: Аудиосистема, система поддержания скорости (круиз-контроль),звуковой сигнал .указатели поворота, очиститель/ омыватель лобового стекла, очиститель /омыватель заднего стекла, ближний/ дальний свет фар |
| 55 | Датчик солнечного света |
| 56 | Блок управления люком — в многофункциональном блоке управления 3 |
| 57 | Электронный блок управления КПП |
| 59 | Блок телематики — функции: Аудиосистема, телефон |
| 60 | Блок управления телефоном, “hands-free” |
| 61 | Блок управления интерфейсом телефона — за панелью управления кондиционером |
Блоки в салоне
Блок предохранителей 1
В левом торце приборной панели за защитной крышкой крышкой находится первый блок с предохранителями.
Сверяйте назначение элементов со своими схемами нанесёнными на обратную сторону защитной крышки.
| № | A | Описание |
|---|---|---|
| 1 | 30 | Вентилятор климатической установки |
| 2 | 30 | Аудиосистема (усилители) |
| 3 | 25 | Кресло водителя с электроприводом |
| 4 | 25 | Сиденье пассажира с электроприводом |
| 5 | 25 | Блок управления слева, передняя дверь |
| 6 | 25 | Блок управления справа, передняя дверь |
| 7 | Резервное гнездо | |
| 8 | 15 | Радио, проигрыватель компакт-дисков, система RSE |
| 9 | 10 | Дисплей RTI, модуль МММ RTI |
| 10 | 5 | OBDII, переключатель света (LSM), датчик угла поворота рулевого колеса (SAS), блок управления рулевым колесом (SWM) |
| 11 | 7,5 | Замок зажигания, система SRS, модуль управления двигателем ЕСМ (V8, 6-цил. бензин) отключение SRS на стороне пассажира (PACOS), электронная блокировка старта (IMMO), модуль управления трансмиссией ТСМ (V8, дизель, 6-цил. бензин) |
| 12 | 10 | Общее освещение, потолочное (RCM), верхний электронный модуль управления (UEM) |
| 13 | 15 | Люк в крыше |
| 14 | 5 | Телефон |
| 15-38 | Резервные гнезда |
Блок предохранителей 2
Ещё одни блок с предохранителями установлен под панель приборов.
Для доступа надо открутить крепление защиты.
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Обогрев сидения, правая сторона |
| 2 | 15 | Обогрев сидения, левая сторона |
| 3 | 15 | Звуковой сигнал |
| 4 | Резервное гнездо | |
| 5 | 10 | Информационно – развлекательная система |
| 6 | Резервное гнездо | |
| 7 | Резервное гнездо | |
| 8 | 5 | Сирена охранной сигнализации |
| 9 | 5 | Контакты сигнала торможения, питание |
| 10 | 10 | Комбинированный прибор (DIM), климатическая установка (ССМ), стояночный отопитель, сиденье водителя с электроприводом |
| 11 | 15 | Розетка 12V (прикуриватель) , переднее сидение, заднее сидение и холодильник |
| 12 | Резервное гнездо | |
| 13 | Резервное гнездо | |
| 14 | Резервное гнездо | |
| 15 | 5 | ABS, STC/DSTC |
| 16 | 10 | Электронное сервоуправление (ECPS), активный биксенон (НСМ), регулировка высоты пучка света фар |
| 17 | 7,5 | Противотуманная фара, впереди слева |
| 18 | 7,5 | Противотуманная фара, впереди справа |
| 19 | Резервное гнездо | |
| 20 | 5 | Насос охлаждающей жидкости (V8) |
| 21 | 10 | Блок управления связью (ТОМ), блокировка передачи заднего хода (М66) |
| 22 | 10 | Дальний свет фар, слева |
| 23 | 10 | Дальний свет фар, справа |
| 24 | Резервное гнездо | |
| 25 | Резервное гнездо | |
| 26 | Резервное гнездо | |
| 27 | Резервное гнездо | |
| 28 | 5 | Сиденье пассажира с электроприводом |
| 29 | 7,5 | Топливный насос |
| 30 | 5 | BUS |
| 31 | Резервное гнездо | |
| 32 | Резервное гнездо | |
| 33 | 20 | Вакуумный насос |
| 34 | 15 | Насос омывающей жидкости |
| 35 | Резервное гнездо | |
| 36 | Резервное гнездо |
За работу прикуривателя отвечает предохранитель номер 11.
Блок реле
Данный блок установлен под панелью в ранних моделях Вольво хс90. Так же известен как центральный электронный модуль CEM. Выглядит примерно вот так:
| № | Назначение |
|---|---|
| 1 | — |
| 2 | Вспомогательные цепи зажигания |
| 3 | Основные цепи зажигания |
| 4 | — |
| 5 | — |
| 6 | электропривод стеклоподъемника — закрытие, левая задняя дверь |
| 7 | электропривод стеклоподъемника — открытие, левая задняя дверь |
| 8 | отключение электродвигателей задних стеклоподъёмников, блокировка дверей от случайного открывания — задние двери |
| 9 | дальний света фар |
| 10 | Габаритные лампы |
| 11 | Система освещения в дневное время |
| 12 | ближний света фар |
| 13 | Реле электропривода стеклоподъемника — закрытие, правая задняя дверь |
| 14 | Реле электропривода стеклоподъемника — открытие, правая задняя дверь |
| 15 | Реле 2 вспомогательных цепей зажигания |
| 16 | Система управления трансмиссией |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Телематика |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | Противотуманные фары |
| 28 | Реле бензонасоса |
| 29 | — |
| 30 | Реле системы контроля утечки топлива |
| 31 | Перемычка — левые указатели поворота |
| 32 | Перемычка — правые указатели поворота |
| 33 | — |
| 34 | Перемычка — ближний свет фар |
| 35 | — |
Блок под капотом
В левой части моторного отсека, рядом со стойкой находится блок с предохранителями и реле. Возможно несколько вариантов исполнения данного блока с предохранителями и реле.
Вариант 1
| № | A | Описание |
|---|---|---|
| 1 | 30 | ABS |
| 2 | 30 | ABS |
| 3 | 35 | Омыватели фар струей под высоким давлением |
| 4 | 25 | Стояночный обогреватель (опция) |
| 5 | 20 | Дополнительные фары (опция) |
| 6 | 35 | Реле стартера |
| 7 | 25 | Очистители ветрового стекла |
| 8 | 15 | Предохранитель бензонасоса |
| 9 | 15 | Модуль управления трансмиссии (ТСМ), (V8, дизель, 6-цил. бензин) |
| 10 | 20 | Катушки зажигания (бензин), модуль управления двигателем (ЕСМ), инжекторные клапаны, (дизель) |
| 11 | 10 | Датчик положения педали подачи топлива (АРМ), АС-компрессор, вентилятор, электронный блок |
| 12 | 5 / 15 | Модуль управления двигателем (ЕСМ) (бензин), форсунки, (бензин), расходомер воздуха (бензин); расходомер воздуха (дизель) |
| 13 | 10 / 15 | Модуль управления дроссельной заслонкой (V8), V1S (6-цил. бензин); модуль управления дроссельной заслонкой, соленоидный клапан, SWIRL (клапан воздушной смеси), регулятор давления топлива (дизель) |
| 14 | 10 / 20 | Лямбда-зонд (бензин); лямбда-зонд (дизель) |
| 15 | 10 / 15 | Обогреватель вентиляции картера, соленоидные клапаны, диагностика течи (5-цил. бензин); Обогреватель вентиляции картера (V8, 6-цил. бензин), муфта AC (V8, 6-цил. бензин), соленоидные клапаны, диагностика течи (V8, 6-цил. бензин), ЕСМ, (V8, 6-цил. бензин), расходомер воздуха (V8), свечи накаливания (дизель) |
| 16 | 20 | Ближний свет фар, слева |
| 17 | 20 | Ближний свет фар, справа |
| 18 | Резервное гнездо | |
| 19 | 5 | Блок управления двигателем (ЕСМ), питание, реле двигателя |
| 20 | 15 | Габаритные огни |
| 21 | Резервное гнездо |
| № | Назначение |
|---|---|
| FMA1 | Стартер |
| FMA2 | Реле автоматики свечей накала, не I5D |
| FMA3 | Главное реле системы управления двигателем |
| FMI2 | Реле, климатическая установка |
| FST1 | Реле стеклоочистителей ветрового стекла, низкая/высокая скорость |
| FST2 | Реле интервального хода стеклоочистителей |
| FST3 | Реле, двигатель омывателя фар высокого давления |
Вариант 2
| № | A | Обозначение |
|---|---|---|
| F1 | 25 | Блок управления дополнительным отопителем |
| F2 | 20 | Дополнительное оборудование |
| F3 | 15 | Управление двигателем- двухкомпонентная система топливоподачи Bi-fuel, вакуумный насос (2002) |
| F4 | 20 | Подогреваемые кислородные датчики, управление двигателем (Дизель) |
| F5 | 15 | Система управления двигателем (бензин) |
| F6 | 15 | Система управления двигателем (бензин) |
| F7 | — | |
| F8 | 10 | Датчик положения педали акселератора, реле электромагнитной муфты компрессора кондиционера, вентилятор охлаждения блока предохранителей/реле |
| F9 | 15 | Звуковой сигнал |
| F10 | 10 | Электродвигатель насоса омывателя заднего стекла |
| F11 | 20 | Управление двигателем, свечи накаливания, система отопления/ кондиционирования, подогреватель вентиляции картера двигателя (Дизель) |
| F12 | 5 | Стоп-сигналы |
| F13 | 25 | Очиститель лобового стекла |
| F14 | 30 | Анти блокировочная система тормозов ABS/ESP (DST С) |
| F15 | 25 | Система омывателя/ очистителя фар |
| F16 | 15 | Электродвигатель насоса омывателя лобового стекла |
| F17 | 10 | Правая фара — ближний свет (ксенон) |
| F18 | 10 | Левая фара — ближний свет ксенон) |
| F19 | 30 | Антиблокировочная система тормозов ABS/ESP (DSTС) |
| F20 | 15 | Левая фара-дальний свет |
| F21 | 15 | Правая фара — дальний свет |
| F22 | 25 | Стартер |
| F23 | 5 | Реле системы управления двигателем, электронный блок управления двигателем (ЕСМ) |
| F24 | — |
| № | Назначение реле |
|---|---|
| 1 | |
| 2 | Система управления двигателем |
| 3 | Свечи накаливания |
| 4 | Стартер |
| 5 | Прерывистый режим работы очистителя лобового стекла |
| 6 | Очиститель/ омывателя фар |
| 7 | |
| 8 | Электромагнитная муфта компрессора кондиционера |
| 9 | Гудок (сигнал) |
| 10 | Насос омывателя лобового стекла |
| 11 | Электродвигатель очистителя лобового стекла |
| 12 | Электродвигатель насоса омывателя заднего стекла |
С обратной стороны блока устанавливаются дополнительные элементы защиты.
| № | A | Описание |
|---|---|---|
| F1 | 60 | Свечи накаливания |
| F2 | 60 | Цепи торцевого блока салона: предохранители (F5-7), (F25-27), (F32-33) |
| F3 | 60 | Цепи торцевого блока салона: предохранители (F3-4), (F8-11), (F16-19), (F34-38) |
| F4 | 60 | Цепи торцевого блока салона: предохранители (F1), (F12-15), (F20-24) |
| F5 | Пусто | |
| F6 | Пусто | |
| F7 | Пусто | |
| F8 | 60 | Электродвигатель вентилятора системы охлаждения |
Блоки в багажнике
В багажном отсеке, слева за защитой салона, могут находится ещё 2 блока с предохранителями и реле.
Основной блок
Вариант 1
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | Фонарь заднего хода |
| 2 | 20 | Габаритные огни, противотуманные фары, освещение багажного отделения, освещение номерного знака, лампы стоп-сигналов |
| 3 | 15 | Аксессуары (АЕМ) |
| 4 | Резервное гнездо | |
| 5 | 10 | Электронная аппаратура REM |
| 6 | 7,5 | Развлекательная система заднего сидения RSE (аксессуар) |
| 7 | 15 | Прокладка проводки (30 питание) |
| 8 | 15 | Электрическая розетка в багажном отсеке |
| 9 | 20 | Задняя дверь, правая: стеклоподъемник, блокировка стеклоподъемника |
| 10 | 20 | Задняя дверь, левая: стеклоподъемник, блокировка стеклоподъемника |
| 11 | Резервное гнездо | |
| 12 | Резервное гнездо | |
| 13 | 15 | Подогреватель дизельного фильтра |
| 14 | 15 | Сабвуфер, кондиционирование воздуха в задней части салона (А/С) |
| 15 | Резервное гнездо | |
| 16 | Резервное гнездо | |
| 17 | 5 | Дополнительная аудиоаппаратура |
| 18 | Резервное гнездо | |
| 19 | 15 | Очиститель сзади |
| 20 | 20 | Прокладка проводки (15 питание) |
| 21 | Резервное гнездо | |
| 22 | Резервное гнездо | |
| 23 | 7,5 | AWD |
| 24 | Резервное гнездо | |
| 25 | Резервное гнездо | |
| 26 | 5 | Помощь при парковке |
| 27 | 30 | Главный предохранитель: кабельная проводка к прицепу, помощь при парковке, AWD |
| 28 | 15 | Центральный замок (PCL) |
| 29 | 25 | Освещение прицепа слева: габаритные огни, указатели поворотов |
| 30 | 25 | Освещение прицепа, справа: сигнал торможения, противотуманные фонари сзади, указатели поворотов |
| 31 | 40 | Главный предохранитель |
| 32 | Резервное гнездо | |
| 33 | Резервное гнездо | |
| 34 | Резервное гнездо | |
| 35 | Резервное гнездо | |
| 36 | Резервное гнездо | |
| 37 | 20 | Электро обогреваемое заднее стекло |
| 38 | Электро обогреваемое заднее стекло |
Вариант 2
| № | A | Назначение |
|---|---|---|
| F1 | 10 | Многофункциональный блок управления 2, внутреннее освещение-подсветка багажного отделения |
| F2 | 10 | Задние противотуманные фонари |
| F3 | 15 | Стоп-сигналы |
| F4 | 10 | Фонари заднего хода |
| F5 | 5 | Обогреватель заднего стекла, реле питания разъема электро оборудования прицепа |
| F6 | 10 | Привод открывания задней двери |
| F7 | 15 | Разъем питания дополнительного оборудования – багажное отделение |
| F8 | 15 | Центральный замок-блокировка задних боковых дверей/з адней двери лючок/ крышка топливо заливной горловины |
| F9 | 20 | Разъем электрооборудования прицепа |
| F10 | 5 | Усилитель сигнала антенны |
| F11 | 15 | Дополнительное оборудование |
| F12 | 15 | Электродвигатель очистителя заднего стекла |
| F13 | 15 | Аудиосистема, система кондиционирования /отопления-задний |
| F14 | 7,5 | Стоп-сигналы |
| F15 | 20 | Разъем электрооборудования прицепа |
| F16 | Резерв | |
| F17 | 7,5 | Подогреватель топливного фильтра (Дизель), блок управления блокировкой дифференциала |
| F18 | 15 | Подогреватель топливного фильтра (дизель) |
| Реле | ||
| 1 | — | |
| 2 | — | |
| 3 | — | |
| 4 | Реле прерывистого режима работы очистителя заднего стекла | |
| 5 | Реле двухкомпонентной системы топливоподачи Bi-fuel | |
| 6 | Реле электронного блока управления кондиционером — задний кондиционер | |
| 7 | Реле привода задней двери | |
| 8 | Не используется(2002) | |
| 9 | Реле привода замка топливо заливной горловины — открытие | |
| 10 | — | |
| 11 | Реле центрального замка правой задней двери – разблокирование | |
| 12 | — | |
| 13 | — | |
| 14 | Реле электродвигателя очистителя заднего стекла | |
| 15 | — | |
| 16 | — | |
| 17 | — | |
| 18 | — | |
| 19 | Перемычка — стоп-сигналы | |
| 20 | Перемычка — задние габариты | |
| 21 | Перемычка — задние габариты | |
| 22 | Перемычка-разъем питания дополнительного оборудования в багажном отделении | |
| 23 | Перемычка — противотуманные фонари | |
| 24 | — | |
| 25 | Реле задних противотуманных фонарей — прицеп | |
| 26 | Реле задних противотуманных фонарей | |
| 27 | Реле стоп-сигналов | |
| 28 | Реле фонарей заднего хода | |
| 29 | Реле центрального замка, задний — двойная блокировка | |
| 30 | Реле центрального замка левой задней двери – разблокирование | |
| 31 | Реле привода замка топливо заливной горловины – закрытие, реле центрального замка- задние двери- закрытие (2002) | |
| 32 | Реле подогревателя топливного фильтра (дизель) | |
| 33 | — | |
| 34 | Реле обогревателя заднего стекла | |
| 35 | Аудиосистема | |
| 36 | Реле питания разъёма электрооборудование прицепа | |
Дополнительный блок
Устанавливается рядом с основным.
| № | A | Назначение |
|---|---|---|
| 1 | 5 | Реле обогрева заднего сиденья и массажа передних сидений |
| 2 | 15 | Обогрев заднего сиденья водителя |
| 3 | 15 | Обогрев заднего сиденья со стороны пассажира |
| 4 | 10 | Вентиляция / массаж передних сидений |
| 5 | Резерв | |
| 6 | Резерв |
В некоторых моделях на плюсовой клемме аккумуляторной батареи устанавливается блок силовых предохранителей.
Электрические схемы
Подробный каталог электрических схем Volvo XC90
