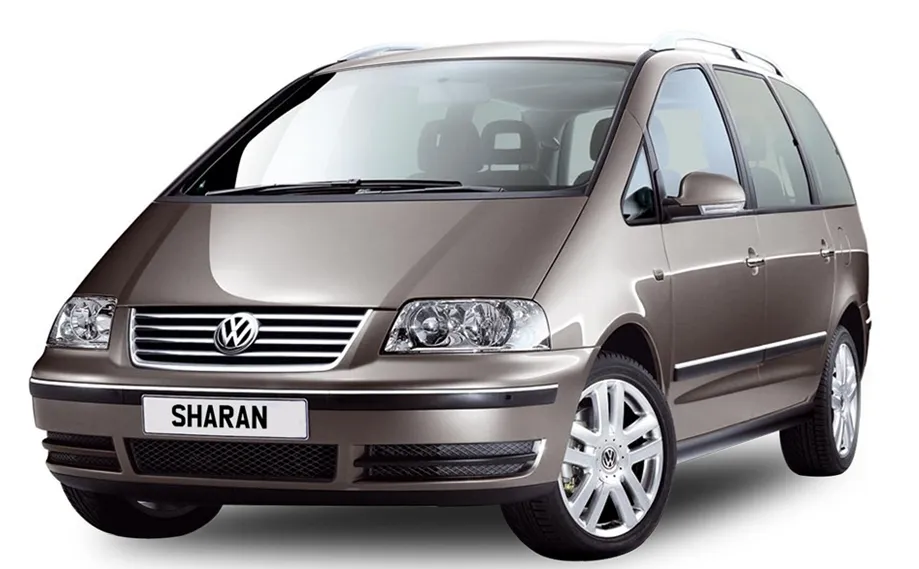

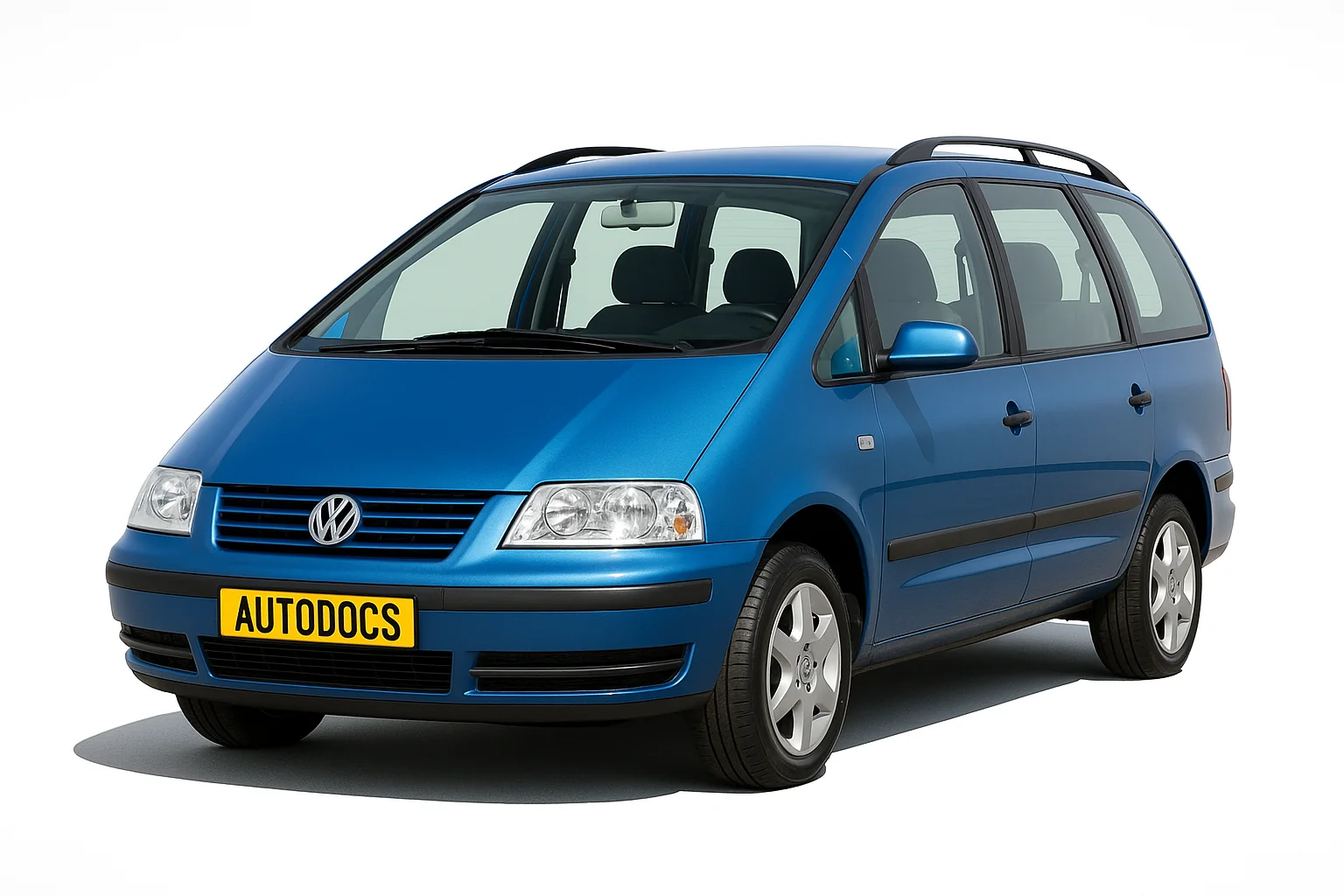

Volkswagen Sharan поставляется на рынки с 1995 года по настоящее время в двух поколениях. 1 поколение производилось в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году. За это время автомобиль проходил рестайлинг 2 раза. Соответственно и схем исполнения блоков, так же несколько. В данном материале мы покажем расположение всех электронных блоков управления, подробно опишем назначение предохранителей и реле в фольксваген шаран 1 го поколения. Отдельно отметим предохранитель прикуривателя.
Количество блоков, их исполнение и назначение элементов может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки. Мы представим 2 наиболее популярных варианта: 1-ый вариант подойдет преимущественно для моделей выпущенных до 1998 года, а 2-ой после.
Содержание
Общее расположение блоков
| № | Описание |
|---|---|
| 1 | Электронным блок управления кондиционером |
| 2 | Блок управления электродвигателем вентилятора кондиционера отопителя, перед. (с автоматическим управлением температурой) |
| 3 | Блок управления электродвигателем вентилятора кондиционера отопителя, зад. (с автоматическим управлением температурой) |
| 4 | Усилитель сигнала антенны – за потолочной панелью |
| 5 | Блок управления противоугонной системой блок управления центральным замком – под сиденьем водителя (^08/97) |
| 6 | Блок управления противоугонной системой – в многофункциональном блоке управления (09/97^) |
| 7 | Звуковой сигнал противоугонной системы — резонатор системы впуска (^04/00) |
| 8 | Звуковой сигнал противоугонной системы — резонатор системы впуска (05/00^) |
| 9 | Антенна аудиосистемы – правое заднее боковое стекло |
| 10 | Дополнительная аккумуляторная батарея – под сиденьем пассажира, если есть |
| 11 | Реле дополнительной аккумуляторной батареи (11/98^) — под передним правым сиденьем |
| 12 | Блок управления дополнительным отопителем |
| 13 | Аккумуляторная батарея |
| 14 | Блок управления центральным замком – в блоке управления противоугонной системой – под сиденьем водителя (^08/97) |
| 15 | Блок управления центральным замком — в многофункциональном блоке управления (09/97^) |
| 16 | Блок управления (при аварии) – блок 2 предохранителей /реле приборной панели |
| 17 | Блок управления системой поддержания скорости (круиз – контроль) |
| 18 | Диагностический разъем (DLC) – ^04/00 – под передней пепельницей |
| 19 | Диагностический разъем (DLC) – 05/00^ |
| 20 | Блок управления левым передним стеклоподъемником -дверь |
| 21 | Блок управления левым задним стеклоподъемником — дверь |
| 22 | Блок управления правым передним стеклоподъемником – дверь |
| 23 | Блок управления правым задним стеклоподъемником — дверь |
| 24 | Блок управления электродвигателем вентилятора системы охлаждения |
| 25 | Электронный блок управления 4WD – на муфте |
| 26 | Блок предохранителей /реле, приборная панель 1 – в многофункциональном блоке управления (09/97^) |
| 27 | Блок предохранителей /реле приборная панель 2 |
| 28 | Блок предохранителей /реле приборная панель 3 |
| 29 | Блок предохранителей /реле, моторный отсек 1 |
| 30 | Блок предохранителей /реле, моторный отсек 2 |
| 31 | Резистор электродвигателя вентилятора отопителя, перед. (ручное управление температурой) |
| 32 | Резистор электродвигателя вентилятора отопителя, зад. (ручное управление температурой) |
| 33 | Звуковые сигналы – за бампером |
| 34 | Блок управления иммобилайзером – за комбинацией приборов |
| 35 | Кольцевая антенна иммобилайзера – возле замка зажигания |
| 36 | Реле указателей поворота – в многофункциональном блоке управления |
| 37 | Многофункциональный блок управления-в блоке предохранителей /реле приборной панели 1 – функции: обогреватель лобового стекла/обогреватель заднего стекла, очистители лобового стекла /очиститель заднего стекла, указатели поворота, аварийная сигнализация, лампы освещения салона, электропривод стеклоподъемников, центральный замок, дистанционное управление центральным замком, противоугонная система |
| 38 | Антенна навигационной системы, телефона |
| 39 | Блок управления системы парковки – под сиденьем водителя |
| 40 | Зуммер системы парковки, передний — под сиденьем водителя |
| 41 | Зуммер системы парковки, задний — под крышкой лампы заднего габарита |
| 42 | Дополнительный предохранитель (30А/40А), дополнительная аккумуляторная батарея – под передним правым сиденьем |
| 43 | Дополнительный предохранитель (30А), дополнительный отопитель (09/01^) — под передним правым сиденьем |
| 44 | Дополнительный предохранитель (15А), разъем 1 питания дополнительного оборудования ^ 1/98 – 05/00) – под передним правым сиденьем |
| 45 | Дополнительный предохранитель (15А), разъем 2 питания дополнительного оборудования ^ 1/98 – 05/00) – под передним правым сиденьем |
| 46 | Блок управления подогревом сиденья, со стороны водителя – под сиденьем водителя |
| 47 | Блок управления подогревом сиденья, со стороны пассажира – под сиденьем пассажира |
| 48 | Боковой датчик удара, со стороны водителя – под сиденьем водителя |
| 49 | Боковой датчик удара, со стороны пассажира – под сиденьем пассажира |
| 50 | Электронный блок управления SRS |
| 51 | Датчик высоты положения кузова, передний – корректор фар на стабилизаторе поперечной устойчивости |
| 52 | Датчик высоты положения кузова, задний — корректор фар – задняя правая полуось |
| 53 | Электронный блок управления КПП – моторный отсек, слева |
| 54 | Датчик скорости автомобиля — на КПП |
Блоки предохранителе и реле в салоне
Основные блоки предохранителей и реле расположены в левой части приборной панели, за защитной крышкой.
За ним будет находится дополнительный блок реле.
Блок предохранителей
Вариант 1
| № | A | Описание |
|---|---|---|
| 1 | — | |
| 2 | (72) Реле очистителя омывателя заднего стекла | |
| 3 | (30/109) Реле системы управления двигателем – ADY /AKT /1Z /AHU /AFN | |
| 4 | (18) Реле вспомогательных цепей зажигания | |
| 5 | — | |
| 6 | (21/22) Реле аварийной сигнализации | |
| 7 | (95) Реле насоса омывателя фар | |
| 8 | (19/99) Реле прерывистого режима работы очистителя омывателя лобового стекла | |
| 9 | (36) Зуммер предупреждения о не выключенных фарах | |
| 10 | (53) Реле противотуманных фар | |
| 11 | (53) Реле звукового сигнала | |
| 12 | (167) Реле топливного насоса – AAA /ADY /AKT | |
| 13 | (128) Реле переключения светофор | |
| 14 | (169) Реле обогревателя заднего стекла | |
| 15 | (53/204) Реле электродвигателя очистителя лобового стекла | |
| F1 | 10 | Левая фара – ближний свет, корректор фары-левой |
| F2 | 10 | Правая фара – ближний свет, корректор фары-правой |
| F3 | 3 | Лампы подсветки номерного знака |
| F4 | 20 | Очиститель омыватель заднего стекла, система освещения в дневное время, электродвигатель вентилятора кондиционера/отопителя – задний |
| F5 | 10 | Очиститель омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла |
| F6 | 25 | Система кондиционирования, электродвигатель вентилятора кондиционера/отопителя |
| F7 | 5 | Передний /задний габарит (прав.), лампа подсветки моторного отсека |
| F8 | 5 | Лампы переднего левого габарита /заднего левого габарита |
| F9 | 20 | Обогреватель заднего стекла, реле обогревателя лобового стекла |
| F10 | 15 | Задние противотуманные фонари |
| F11 | 10 | Левая фара |
| F12 | 10 | Правая фара |
| F13 | 10 | Звуковой сигнал |
| F14 | 15 | Фонарь(и) заднего хода, система поддержания скорости, реле обогревателя лобового стекла, центральный замок, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях, подогреватель сидений, кондиционер, дополнительный отопитель, система полного привода, автоматическая коробка передач (АКПП), лампа подсветки селектора АКПП |
| F15 | 5 / 10 | Система управления двигателем, иммобилайзер, лампа подсветки селектора КПП, подогреватель сапуна вентиляции картера, э/м клапан системы рециркуляции ОГ (ЕГР), клапан аккумулятора паров топлива |
| F16 | 3 | Часы, лампа освещения салона — передн., лампа подсветки вещевого ящика, реле обогревателя заднего стекла, комбинация приборов |
| F17 | 10 | Указатели поворота |
| F18 | 10 | Топливный насос, подогреваемый кислородный датчик – AAA/ ADY /AKT |
| F19 | 30 | Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения |
| F20 | 10 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
| F21 | 10 | Комбинация приборов, часы, аудиосистема, CD-чейнджер аудиосистемы, усилитель выходного сигнала аудиосистемы, лампы освещения салона,люк |
| F22 | 10 | Система кондиционирования, диагностический разъем (DLC) |
| F23 | 7,5 | Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости, электро магнитная муфта компрессора кондиционера |
| F24 | 30 | Очиститель лобового стекла |
| F25 | 60 | Свечи накаливания |
| F26 | Резерв | |
| F27 | 50 | Обогреватель лобового стекла |
| F28 | 30 | Электронный блок управления ABS |
| F29 | 30 | Электронный блок управления ABS |
| F30 | 10 | Центральный замок |
| F31 | 10 | Центральный замок, звуковой сигнал противоугонной системы |
| F32 | 10 | Центральный замок, лампы аварийной сигнализации-противоугонная система |
| F33 | 25 / 30 | Дополнительный отопитель |
| F34 | 25 | Электродвигатель вентилятора кондиционера / отопителя – задний |
| F35 | 20 | Прикуриватель, разъем электрооборудования прицепа, разъемы питания дополнительного оборудования |
| F36 | 10 | Телефон |
| F37 | 30 | Электропривод стеклоподъемников |
| F38 | 20 | Запасной |
| F39 | 25 | Передний модуль Climatronic |
| F40 | 5 | Реле электродвигателя вентилятора системы охлаждения 1 и 2 скорость |
В данном варианте за прикуриватель отвечает предохранитель номер 35 на 20А, за дополнительные розетки 22.
Вариант 2
Актуальное назначение может быть представлено в виде брошюры расположенной на обратной стороне защитной крышки.
| № | A | Подробное назначение |
|---|---|---|
| 1 | 20 | Подогреватель сидений |
| 2 | 10 | Электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях |
| 3 | 5 | Система поддержания скорости, люк, лампа подсветки вещевого ящика, часы, навигационная система, система кондиционирования, дополнительный обогреватель, многофункциональный блок/ правления |
| 4 | 10 | Управление двигателем, иммобилайзер, подогреватель сапуна вентиляции картера-AAA/AMY/ANU |
| 5 | 15 | Фонарь(и) заднего хода, автоматическая коробка передач(АКПП), система полного привода |
| 6 | 10 / 25 | Звуковой сигнал |
| 7 | 20 | Прикуриватель |
| 8 | 30 | Очиститель/ омыватель лобового стекла |
| 9 | 30 | Антиблокировочная система тормозов (ABS) |
| 10 | 30 | Антиблокировочная система тормозов (ABS) |
| 11 | 20 | Омыватели фар |
| 12 | 15 | Люк, часы, многофункциональный блок управления: Центральный замок, очиститель /омыватель заднего стекла |
| 13 | 3 | Управление двигателем -бензин |
| 14 | 10 / 20 / 25 / 30 | управление двигателем |
| 15 | 30 | Электродвигатель вентилятора системы охлаждения -AAA/ AFN/ AHU |
| 16 | 15 / 30 | Электродвигатель вентилятора системы охлаждения (06/00^) |
| 17 | 10 | Автоматическая коробка передач |
| 18 | 5 / 10 | Электродвигатель вентилятора системы охлаждения |
| 19 | 5 | Центральный замок, телефон, система кондиционирования, комбинация приборов, аудиосистема, система парковки (11/98-05/00), диагностический разъем (DLC) |
| 20 | 10 | Стоп-сигналы |
| 21 | 25 / 30 | кондиционер |
| 22 | 25 / 30 | кондиционер |
| 23 | 10 | Аудиосистема, CD-чейнджер аудиосистемы, навигационная система |
| 24 | 25 | Дополнительный отопитель |
| 25 | 3 | Многофункциональный блок управления, телефон, аудиосистема |
| 26 | 30 | Реле выключателя запрещения запуска /реле фонарей заднего хода |
| 27 | 25 | Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| 28 | 10 | Антиблокировочная система тормозов (ABS), электродвигатель вентилятора системы охлаждения, очиститель /омыватель лобового стекла |
| 29 | 5 | Многофункциональный блок управления, подогреватели форсунок омывателя лобового стекла, очиститель лобового стекла (—^10/98), обогреватель лобового стекла, обогреватель заднего стекла, дополнительный отопитель, система отопления вентиляции (—10/98), кондиционер |
| 30 | 3 | Лампы подсветки номерного знака |
| 31 | 15 | Противотуманные фары |
| 32 | 3 / 10 | Управление двигателем-ADY /AAAAJ H/AKT /ANU |
| 33 | 25 | Разъем электрооборудования прицепа, разъем питания дополнительного оборудования (12v), дополнительная аккумуляторная батарея |
| 34 | 25 | Система отопления/ вентиляции |
| 51 | 20 | Обогреватель заднего стекла |
| 52 | 20 | Указатели поворота |
| 53 | 10 | Лампы освещения салона |
| 54 | 10 | Противоугонная система |
| 55 | 5 | Лампы подсветки проемов дверей, комбинация приборов, противоугонная система, центральный замок, электропривод стеклоподъемников |
| 56 | 5 | Лампы переднего правого габарита, заднего правого габарита |
| 57 | 5 | Лампы переднего левого габарита, заднего левого габарита |
| 58 | 10 | Корректор фар |
| 59 | 10 / 15 | Левая фара – ближний свет |
| 60 | 10 / 15 | Правая фара – ближний свет |
| 61 | 10 | Левая фара — дальний свет |
| 62 | 10 | Правая фара – дальний свет |
В данном варианте за прикуриватель отвечает предохранитель номер 7 на 20А, за дополнительные розетки 8.
Блоки реле
Вариант 1
| № | Назначение элементов |
|---|---|
| 1 | Разветвитель Диагностики |
| 2 | Разветвитель Клеммы 15а |
| 3 | Разветвитель Клемма 58б |
| 4 | Разветвитель сигнала скорости |
| 5 | Разветвитель Клемма 54 |
| 6 | Разветвитель концевых выкл. дверей |
| 18 | Реле переключения громкоговорителя радио – телефон |
| 19 | Реле Освещения в дневное время (200) |
| 20 | Резерв |
| 21 | Реле задних ввентиляционных окон (149) |
| 22 | Реле обогрева ветрового стекла (170) |
| 23 | Не используется |
| 24 | Реле электрических стекло подъёмников (53) |
| 25 | Реле приточного вентилятора заднего отопителя (94) |
| 26 | Реле предупреждения не пристёгнутых ремней безопасности |
Вариант 2
| № | Обозначение |
|---|---|
| 1 | (361) Блок управления складыванием зеркал |
| 2 | (361) Блок управления складыванием зеркал |
| 3 | Переключающее реле динамика аудиосистемы /телефона |
| 4 | (94) Реле электродвигателя вентилятора отопителя — без кондиционера |
| 5 | (53/131/181) Отключающее реле электродвигателя вентилятора системы охлаждения (после остановки двигателя) |
| 6 | (175) Реле выключателя запрещения запуска /реле фонаря заднего хода |
| 7 | (106) Реле дополнительного отопителя (^04/98) |
| 8 | (95) Реле насоса омывателя фар |
| 9 | (200) Реле системы освещения в дневное время – если установлено |
| 10 | (53/404) Реле звукового сигнала |
| 11 | (94) Реле электромагнитной муфты компрессора кондиционера – AFN/AHU |
| 12 | (168) Реле электромагнитной муфты компрессора кондиционера |
| 13 | (153) Диод |
| 14 | (185) Реле иммобилайзера |
| 15 | (114) Реле электродвигателя вентилятора отопителя -дополнительный обогреватель (^04/98) |
| 16 | (149) Реле электропривода задних боковых стекол |
| 17 | (53/404) Реле дополнительного отопителя |
| 18 | (94) Реле насоса охлаждающей жидкости |
| 19 | (109) Реле системы управления двигателем |
| № | A | Назначение элементов |
|---|---|---|
| 1 | 50 | Обогрев ветрового стекла |
| 2 | 50 | Насос вторичного воздуха |
| 25 | Дополнительный отопитель | |
| 3 | 25 | Дополнительный отопитель |
| 4 | 30 | Отдельный предохранитель стекло – подъёмников |
| Реле | ||
| 20 | (404) Реле работы в режиме автономного отопителя | |
| 21 | (53) Реле электродвигателя очистителя лобового стекла / реле вентилятора радиатора (361) | |
| 22 | (53) Реле насоса системы подачи воздуха навыпуск / реле обогрева наружных зеркал (404) | |
| 23 | (100) Реле обогревателя лобового стекла | |
| 24 | (167) Реле топливного насоса / вентилятора (53) | |
| 25 | (53) Реле нагревателя охлаждающей жидкости | |
| 26 | (100) Реле вспомогательных цепей зажигания | |
| 27 | (114) Реле отключения электромагнитной муфты компрессора кондиционера | |
Блоки предохранителе и реле под капотом
Главный блок силовых предохранителей находится рядом с аккумуляторной батареей и закрыт крышкой.
Основной блок
| № | A | Назначение элементов |
|---|---|---|
| 1 | 60 | Свечи накаливания |
| 2 | 40 | Вентилятор радиатора |
| 3 | 40 / 60 | Вертилятор радиатора |
| 4 | 110 | Интерьер салона |
| 5 | 150 | Гениратор |
| 6 | 3 | Многофункциональный блок управления |
| 7 | 30 | АБС |
| 8 | 30 | АБС (насос) |
На некоторых моделях устанавливали ещё один дополнительный блок
Дополнительный блок
| № | Описание |
|---|---|
| 50 | Реле развязки кондиционера (114) |
| 51 | Реле выключения кондиционера (147) |
| 52 | Резерв |
| 53 | Резерв |
| 54 | Реле большой мощности нагрева (103) |
| 55 | Реле блока стартера и фонарей заднего хода (158) |
| 56 | Реле насоса воздуха (53) |
| 57 | Реле насоса вторичного воздуха |
| 58 | Предохранитель вентилятора радиатора, свечи накала дополнительных элементов подогрева ОЖ |
| 59 | Реле мало мощности нагрева (103) |
В связи с огромным разнообразием уровней электро оснащенности выпущенных моделей Volkswagen Sharan, не возможно уместить подробное описание в одну статью. Если Вам не подходят данные схемы, сверьтесь с этими: “скачать“.
