Volkswagen Passat b3 to trzecia generacja popularnej serii Passat. Model ten był produkowany w latach 1988, 1989, 1990, 1991, 1992 i 1993 w wersjach nadwoziowych kombi i sedan, z silnikami benzynowymi, jak i wysokoprężnymi. W tym materiale przedstawimy opis wszystkich bezpieczników i przekaźników Volkswagena Passata B3 wraz ze schematami i zdjęciami skrzynek, w których są umieszczone.
Spis treści
Główna skrzynka

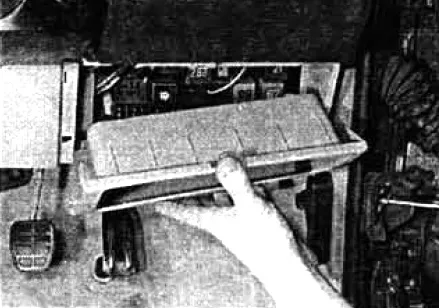

Główna skrzynka z bezpiecznikami i przekaźnikami znajduje się w dolnej części deski rozdzielczej, po stronie kierowcy.
Aby uzyskać do niej dostęp, należy zdjąć półkę.
| Nr | A | Opis bezpieczników |
|---|---|---|
| 1 | 10 | Światła mijania (lewy reflektor) |
| 2 | 10 | Światła mijania (prawy reflektor) |
| 3 | 10 | Oświetlenie zespołu wskaźników i tablicy rejestracyjnej |
| 4 | 15 | Wycieraczka szyby drzwi bagażnika, dach, sterownik samopoziomującego tylnego zawieszenia |
| 5 | 15 | Wycieraczka szyby przedniej, spryskiwacz szyby przedniej i tylnej |
| 6 | 20 | Wentylator nagrzewnicy, klimatyzacja |
| 7 | 10 | Światła pozycyjne (prawe) |
| 8 | 10 | Światła pozycyjne (lewe) |
| 9 | 20 | Ogrzewanie szyby tylnej i lusterek zewnętrznych |
| 10 | 15 | Światła przeciwmgłowe i tylne światło przeciwmgłowe |
| 11 | 10 | Światła drogowe (lewy reflektor), lampka kontrolna włączenia świateł drogowych |
| 12 | 10 | Światła drogowe (prawy reflektor) |
| 13 | 10 | Sygnał dźwiękowy, wentylator chłodnicy (po wyłączeniu silnika) |
| 14 | 10 | Żarówki świateł cofania, elektryczny napęd lusterek zewnętrznych, ogrzewanie dysz spryskiwaczy, ogrzewanie foteli, czujnik temperatury silnika, podświetlenie skali selektora automatycznej skrzyni biegów |
| 15 | 10 | Gaźnik lub elektroniczny układ sterowania silnikiem |
| 16 | 15 | Zespół wskaźników, oświetlenie schowka |
| 17 | 10 | Kierunkowskazy |
| 18 | 20 | Elektryczna pompa paliwowa, czujnik stężenia tlenu (sonda lambda) |
| 19 | 30 | Wentylator układu chłodzenia, klimatyzacja |
| 20 | 20 | Światła hamowania, układ regulacji prędkości jazdy |
| 21 | 15 | Żarówki oświetlenia wnętrza, bagażnika, zegar, centralny zamek, zapalniczka i zespół wskaźników |
| 22 | 10 | Radio samochodowe |
Za zapalniczkę odpowiada bezpiecznik numer 21 o natężeniu 15A.
| Nr | Oznaczenie przekaźnika |
|---|---|
| 1 | Układ klimatyzacji |
| 2 | Tylna wycieraczka z funkcją pracy przerywanej |
| 3 | Wyłącznik wymuszonego biegu jałowego, zawór zwiększający prędkość obrotową biegu jałowego, układ sterowania silnikiem (Digifant) |
| 4 | Rezerwa |
| 5 | Wskaźnik poziomu płynu chłodzącego |
| 6 | Układ awaryjnego sygnalizowania |
| 7 | Układ czyszczenia reflektorów |
| 8 | Układ przerywanej pracy wycieraczki i spryskiwacza |
| 9 | Układ ostrzegania o niezapiętych pasach bezpieczeństwa |
| 10 | Światła przeciwmgłowe |
| 11 | Sygnał dźwiękowy |
| 12 | Pompa paliwowa, podgrzewanie kolektora dolotowego (tam, gdzie przewidziane) |
| 13 | Timer elektrycznego ogrzewania szyby tylnej |
| 14 | Rezerwa |
| 15 | Pompa hydrauliczna ABS |
| 16 | ABS |
| 17 | Rezerwa |
| 18 | Rezerwa |
| 19 | Układ klimatyzacji |
| 20 | Rezerwa |
| 21 | Bezpiecznik pompy hydraulicznej ABS i elektrycznego napędu szyb |
| 22 | Bezpiecznik układu zaworów ABS |
| 23 | Rezerwa |
| 24 | Rezerwa |
Liczba przekaźników w skrzynce zależy od wyposażenia i roku produkcji pojazdu.
| Nr | Przeznaczenie przekaźników według ich numeracji |
|---|---|
| 4 | przekaźnik sygnalizacji niezapiętych pasów bezpieczeństwa |
| 13 | sprężarka klimatyzacji |
| 15 | dodatkowe reflektory (światła przeciwmgłowe) |
| 18 | odciążenie szyny X |
| 19 | lub nr 99 — wycieraczki szyby przedniej (nr 99 — z regulowaną przerwą) |
| 21 | świateł awaryjnych i kierunkowskazów |
| 22 | świateł awaryjnych i kierunkowskazów, pojazdu z przyczepą |
| 29 | przekaźnik niezapiętych pasów bezpieczeństwa |
| 30 | główny przekaźnik wtrysku, wydaje polecenie włączenia pompy paliwowej |
| 32 | zasilanie ECU (Digifant) |
| 33 | spryskiwacz reflektorów |
| 43 | wskaźnik spadku poziomu płynu chłodzącego (do 91 r.) |
| 46 | przekaźnik czasowy przedrozrusznikowego podgrzewania |
| 53 | sygnał dwutonowy (jednotonowy — zwora) |
| 54 | odcięcie zasilania na wymuszonym biegu jałowym |
| 55 | zwiększenie dawki paliwa na wymuszonym biegu jałowym |
| 59 | Ogrzewanie foteli |
| 61 | podgrzewanie kolektora dolotowego |
| 67 | lub nr 80 — pompa paliwowa |
| 72 | tylna wycieraczka |
| 78 | Pompa ABS |
| 61 | ECU ABS |
| 80 | lub nr 67 — pompa paliwowa |
| 99 | lub nr 19 — wycieraczki szyby przedniej (nr 99 — z regulowaną przerwą) |
| 105 | przekaźnik klimatyzacji |
| 109 | Przekaźnik układu wtrysku i zapłonu (VR6) |
| 150 | Rozrusznik i światła cofania (dla aut z automatyczną skrzynią biegów) |
Poszczególne elementy mogą być instalowane poza tą skrzynką, np. termiczny bezpiecznik nagrzewnicy (za schowkiem) lub pod maską plastikowe wkładki zabezpieczające świece żarowe.
Dodatkowe informacje
Więcej informacji na temat wyposażenia elektrycznego nadwozia można uzyskać, studiując tę broszurę: “pobierz“.
