Volkswagen Golf Plus – субкомпактвэн созданный на общей базе с Фольксваген Гольф 5-го поколения. Производился в 2005, 2006, 2007, 2008, 2009 году. После, автомобиль прошел рестайлинг, некоторые называют это сменой поколения, и обновленный выпускался в 2010, 2011, 2012, 2013 и 2014 годах. Данное изменение немного затронуло и электро-систему автомобиля. В нашем материале вы найдете описание блоков предохранителей и реле в Фольксваген Гольф Плюс со схемами и фото примерами. Выделим предохранитель отвечающий за прикуриватель.

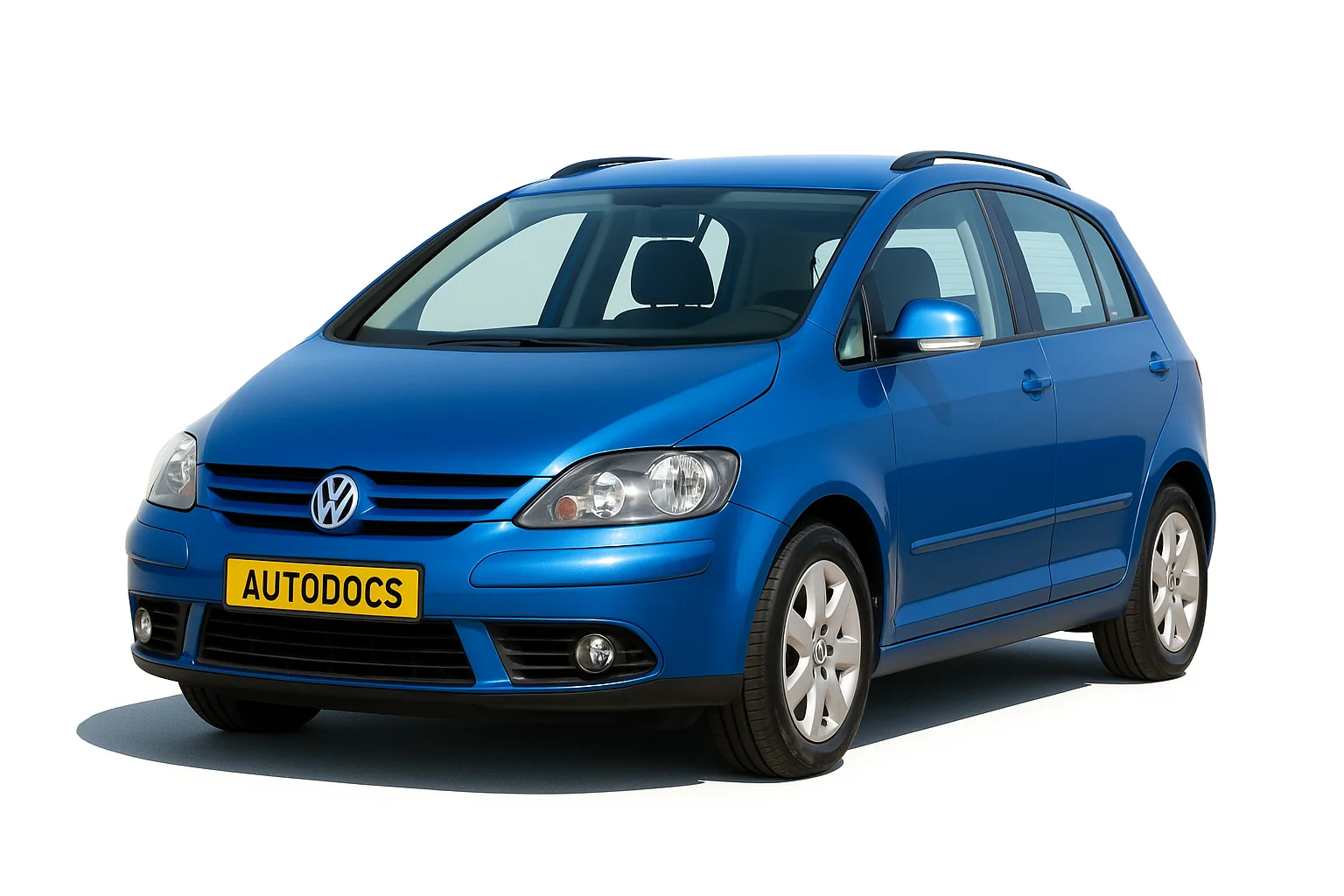

Гольф плюс

Блоки в салоне

Блок предохранителей

Основной блок с предохранителями находится за откидным перчаточным ящиком, со стороны водителя.

расположение блоков в гольф плюс

С верху над ним находится и основной блок с реле. В некоторых моделях он крепится сразу к блоку предохранителей. Там же может располагаеться термопредохранитель регулировки сиденья водителя: 1 – 20A.

Блоки с реле

Возможно 2 различных варианта исполнения блока с предохранителями. Внешне они схожи, однако отличаются количеством элементов – 58 и 60 соответственно. Актуальная нумерация будет нанесена на самом блоке.

Вариант 1

Фотография

фото блока предохранителей

Схема

Схема блока в салоне

Описание

1 10А Блок управления системы санкционирования доступа и пуска двигателя
2 10А Блок управления системы санкционирования доступа и пуска двигателя
3
4
5
6
7
8
9 5А Блок управления подушки безопасности и контрольная лампа отключения подушки безопасности переднего пассажира
10
11
12 10А Блок управления системы адаптивного освещения и корректора фар слева
13 5А /15А Блок управления парковочного ассистента, Блок управления Climatronic, Выключатель отопителя и выбора режима работы, Реле приточного вентилятора, Клавиша отключения ASR и ESP и их контрольная лампа, Клавиша указателя давления в шинах, Выключатель фонарей заднего хода, Датчик загрязнения воздуха, Электрохромное внутреннее зеркало заднего вида, Клавиша режима Старт-стоп
14 10А/15А Диагностический интерфейс шин данных, Блок управления комбинации приборов, Рычаг селектора, Выключатель освещения, Клавиша отключения ASR и ESP, Клавиша указателя давления в шинах, Выключатель стоп-сигналов, Многофункциональный переключатель, Переключатель Tiptronic, Реле топливного насоса, Блок управления усилителя рулевого управления, Блок управления ABS,Реле стартера, Блок управления распознавания прицепа, Блок управления двигателя
15 10А Регулятор корректора фар, Расходомер воздуха, Нагревательный резистор системы вентиляции картера, Реле приточного вентилятора, Блок управления датчиков селектора, Блок управления системы адаптивного освещения и корректора фар, Исполнительный электродвигатель корректора левой фары
16 10А/15А Блок управления системы адаптивного освещения и
корректора фар справа
17 5А Блок управления комбинации приборов
18 10А Блок управления электроники управления мобильного телефона
19
20 10А Рычаг селектора, Блок управления Climatronic
21 20А Блок управления бортовой сети, Блок управления задней левой двери (центральный замок)
22 10А Датчик системы охраны салона, сирена сигнализации
23 10А Блок управления камеры заднего вида, Выключатель освещения, Датчик дождя и освещённости, диагностический разъем, Реле обогрева заднего стекла, Блок управления бортовой сети
24 10А Блок управления двери водителя (центральный замок), Блок управления двери переднего пассажира
(центральный замок
25
26 20А Вакуумный насос тормозной системы
27
28
29 20А Электродвигатель очистителя заднего стекла
30 20А Прикуриватель
31
32
33 40А Реле приточного вентилятора
34
35
36
37
38
39
40 15А Блок управления распознавания прицепа
41 15А Блок управления распознавания прицепа
42 20А Блок управления распознавания прицепа
43 30А Инвертор с розеткой, 12 В – 230 В
44 25А Нагревательный элемент заднего стекла, Реле приточного вентилятора
45 30А Блок управления двери водителя (стеклоподъёмник), Блок управления двери переднего пассажира (стеклоподъёмник)
46 30А Блок управления задней левой двери (стеклоподъёмник), Блок управления задней правой двери (стеклоподъёмник)
47 15А Топливный насос и его реле
48 20А Блок управления бортовой сети
49 40А Блок управления приточного вентилятора
50 30А Блок управления подогрева передних сидений
51 20А Блок управления сдвижного люка
52 20А Реле системы очистки фар
53 15А Электродвигатель продольной регулировки поясничного подпора
54 5А Блок управления КПК
55
56
57 15А Головное устройство
58
59
60

За прикуриватель отвечает предохранитель номер 30 на 20А.

Вариант 2

Фото пример

2007 блок предохранителей

Схема

Схема 2

Назначение

Потребитель тока Номер предохранителя (рядом в скобках ток в амперах)
Тягово – сцепное устройство 2 (5), 39(15), 40(15), 41(20).
АБС 14(5), 18(5)
Сенсор наклона 43 (5)
Сигналы торможения 13(10)
Включатель сигналов торможения 14(5)
Стекло подъемники передние 45(30)
Стекло подъемники задние 46(30)
Вентилятор 33 (40) или 56 (40)
Обогрев заднего стекла 44(25)
Задний стекло очиститель 28(15)
Ультрасоники в салоне 43(5)
Топливный насос 47(15)
Корректор наклона фар 3(5)
Наружная розетка 53(15)
Парктроник 55(5)
Дистанционное управление 4(5)
Датчик дождя 42(5)
Омыватели фар 52 (20)
Электролюк 51(25)
Обогрев сидений 13(5), 31 (5), 50(30)
Лючек топливной горловины 48(25)
Телефон 10(5)
Центральный замок в передних дверях 24(10)
Центральный замок в задних дверях 48(25)
Прикуриватель 49(25)
Розетка задняя 54(20)
Розетка 230В 37(30)

Блок реле

Количество реле в блоке, а так же вариант исполнения, зависит от уровня электро оснащенности и года выпуска.

Схема

Схема блока реле

Расшифровка

  1. J496 – реле дополнительного насоса системы охлаждения (449)
  2. J39 – реле системы очистки фар (53)
  3. J17 – реле топливного насоса (449) / J643 – реле подачи топлива по напорной магистрали (449)
  4. J1З – реле приточного вентилятора (404)
  5. J333 – реле отключения топливного насоса (404)
  6. не используется
  7. J485 – реле для работы в режиме автономного отопителя (449)
  8. J682 – реле электропитания клеммы 50 (433), с мая 2006 года (53)
  9. – не используется

А – S44 термопредохранитель 1 регулировки положения сиденья водителя 30 А

J17 и J643 представляют собой миниреле и устанавливаются (в зависимости от комплектации) в одно гнездо блока реле.

Блок по капотом

Находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из 2 отделов – предохранителей и плавких вставки высокой мощности.

Схема отдела предохранителей и реле

Golf 5 схема блока предохранителей под капотом

Назначение

1 Реле системы управления двигателем
2 Реле насоса системы подачи воздуха на выпуск
F1 (30А) Стеклоочиститель
F2 (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG
F3 (5А) Блок управления бортовой сети
F4 (30А) Электронный блок управления ABS
F5 (15А) Электронный блок управления КП
F6 (5А) Комбинация приборов
F7 (40А) Реле питания
F8 (15А) Аудиосистема / Головное устройство
F9 (5А) Блок управления телефоном
F10 (5А/10А) Электронный блок управления двигателем
F11 (20А) Блок управления дополнительным отопителем
F12 (5А) Шина данных CAN, блок управления шлюзом
F13 (15А/30А) Электронный блок управления двигателем
F14 (20А) Система управления двигателем, Катушка зажигания
F15 (5А/10А) Система управления двигателем, Лямбда-зонд
F16 (30А) Электронный блок управления ABS, Правая фара
F17 (15А) Звуковой сигнал
F18 (30А) Аудиосистема
F19 (30А) Очиститель /омыватель лобового стекла
F20 (10А) Насос ОЖ
F21 (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя
F22 (5А) Концевой выключатель (датчик положения) педали сцепления
F23 (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха
F24 (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан
F25 (40А) Блок управления ABS
F26 (30А) Левая фара
F27 (50А) Блок управления свечами накаливания
F28 (40А) Основные цепи зажигания
F29 (50А) Термопредохранитель 1 регулировки положения сиденья
F30 (40А) Система запуска (50А) Реле разгрузки контакта X

Схема плавких вставок

схема плавких вставок

  1. 150/200А – Генератор
  2. 80А – Усилитель рулевого управления
  3. 50А – Вентилятора радиатора
  4. 80А – Реле большой мощности нагрева
  5. 80А – Разъём клеммы 30, блок предохранителей
  6. 40А – Реле малой мощности нагрева
  7. 50А – Разъём клеммы 30, блок предохранителей

Инструкция фольксваген гольф плюс

Больше информации про техническое обслуживание и электро схему автомобиля можете узнать в данной инструкции: “скачать“.
