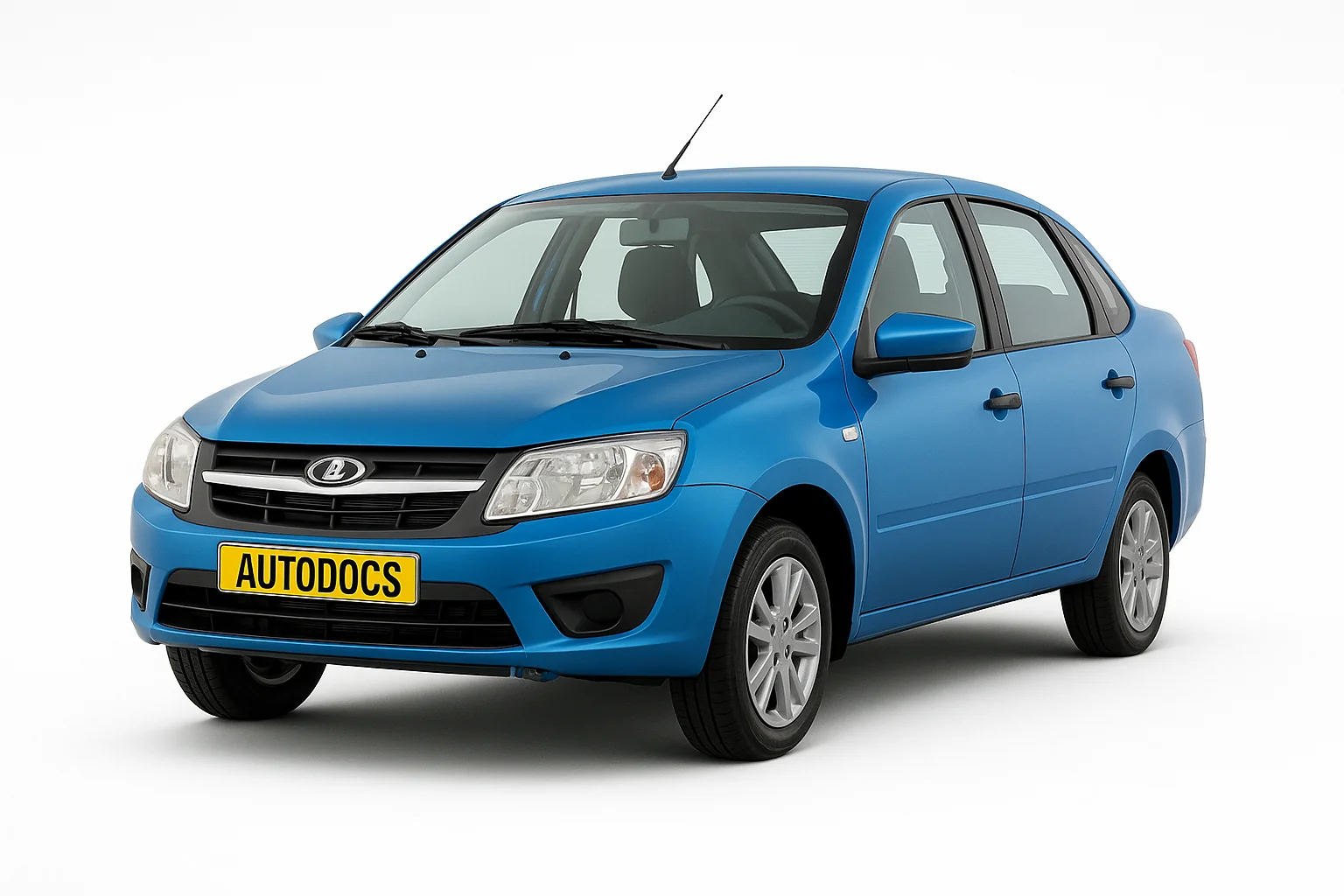

Лада Гранта (Lada Granta) была представлена в 2011 году с внутризаводским обозначение автомобиля ВАЗ – 2190 (2191). Первое поколение Лады Гранта выпускалось в 2012, 2013, 2014, 2015, 2016 и 2017 году преимущественно с кузовами седан и лифтбек. После этого модель прошла рестайлинг. Появились версии с кузовами хэтчбек и универсал, а так же все дорожная версия Cross и спортивная – Sport. Второе поколение (Лада ФЛ) собиралось в 2018, 2019, 2020, 2021 году. В нашей статье вы найдет описание предохранителей и реле Лада Гранта со схемами блоков и их фотографиями для двух поколений. Выделим предохранитель отвечающий за прикуриватель.
Исполнение схем блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения автомобиля (Гранта Люкс, Гранта стандарт, Гранта Норма). Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки.
Содержание
Блок в салоне
Основной блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.
Для того что бы её снять надо потянуть за её края.
Фото – пример исполнения
На обратной стороне которой должна быть нанесен актуальная схема для Вашей модели Гранта.
Схемы
Вариант 1
Фото – пример
Схема
Описание предохранителей
| F1 | 15А Электронный блок управления двигателем, реле электро вентилятора системы охлаждения, топливные форсунки |
| F2 | 30А Электро стеклоподъемники |
| F3 | 15А Аварийная сигнализация |
| F4 | 20А Стеклоочиститель, подушка безопасности |
| F5 | 15А Реле (клемма 15) |
| F6 | 7,5А Фонарь заднего хода гранты |
| F7 | 7,5А Электронный блок управления двигателем |
| F8 | 25А Обогрев заднего стекла |
| F9 | 5А Лампы габаритного света с правой стороны |
| F10 | 5А Лампы габаритного света с левой стороны |
| F11 | 5А Фонарь заднего противотуманного света |
| F12 | 7,5А Лампа ближнего света правой блок-фары |
| F13 | 7,5А Лампа ближнего света левой блок-фары |
| F14 | 10А Лампа дальнего света правой блок-фары гранта |
| F15 | 10А Лампа дальнего света левой блок-фары |
| F16 | 10А Правая противотуманная фара |
| F17 | 10А Левая противотуманная фара |
| F18 | 20А Обогрев передний сидений, прикуриватель |
| F19 | 10А АБС |
| F20 | 15А Звуковой сигнал, прикуриватель, замок багажного отделения, диагностический разъем |
| F21 | 15А Топливный насос, предохранитель бензонасоса |
| F22 | 15А Блок дистанционного управления центральным замком |
| F23 | 10А Лампы дневных ходовых огней |
| F24 | 7,5А Кондиционера |
| F25 | 10А Плафон освещения салона, сигналы торможения |
| F26 | 25А АБС |
| F27 | Запасной |
| F28 | Запасной |
| F29 | Запасной |
| F30 | Запасной |
| F31 | 50А Обогрев стекла |
| F32 | 30А Электро усилитель рулевого управления, климатическая установка (предохранитель кондиционера) |
За работу прикуривателя отвечает предохранитель номер 20 на 15А.
Назначение реле
| K1 | Реле электро вентиляторов охлаждения радиатора |
| K2 | Реле электро вентиляторов охлаждения радиатора |
| K3 | Дополнительное реле стартера |
| K4 | Разгрузочное реле выключателя зажигания |
| К5 | Реле аварийной сигнализации |
| K6 | Реле обогрева сидений / Реле очистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла и наружных зеркал |
| K11 | Главное реле ЭСУД |
| K12 | Реле топливного насоса |
| K13 | Реле света заднего хода |
| K14 | Реле электро вентиляторов охлаждения радиатора |
| K15 | Реле обогрева ветрового стекла |
| K16 | Реле обогрева ветрового стекла |
| K17 | Реле муфты компрессора кондиционера |
Вариант 2
Фотография
Пример схемы с обратной стороны крышки
Описание
| F1 | 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем |
| F2 | 30А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни |
| F3 | 10А Аварийная сигнализация |
| F4 | 15А Контроллер системы надувных подушек безопасности |
| F5 | 7,5А Клемма 15 приборов |
| F6 | 7,5А Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) |
| F7 | 7,5А Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода |
| F8 | 7,5АОбогрев заднего стекла |
| F9 | 5А Габаритные огни правого борта |
| F10 | 5А Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика |
| F11 | 5А Задние противотуманные огни |
| F12 | 10А Ближний свет, правая фара, Электро корректор правой фары |
| F13 | 10А Ближний свет, левая фара, Электро корректор левой фары |
| F14 | 15А Прикуриватель в багажнике |
| F15 | 10А Очиститель заднего стекла, Омыватель заднего стекла |
| F16 | 5А Норма, Люкс: Модуль двери водителя, Стандарт: Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | 20А Стандарт: Блокировка двери, Норма, Люкс: Резерв |
| F20 | Резерв |
| F21 | 10А Дальний свет, правая фара |
| F22 | 10А Дальний свет, левая фара |
| F23 | 10А Норма, Люкс: Правая противотуманная фара Стандарт: Резерв |
| F24 | 10А Норма, Люкс: Левая противотуманная фара Стандарт: Резерв |
| F25 | 15А Обогрев передних сидений |
| F26 | 5А Блок управления АБС |
| F27 | 15А Прикуриватель |
| F28 | 15А Топливный насос |
| F29 | 20А Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла |
| F30 | 10А ДХО |
| F31 | 7,5А Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Резерв |
| F32 | 7,5А Сигнал торможения, Плафон освещения салона |
| F33 | 25А Блок управления АБС |
| F34 | 5А Комбинация приборов, Диагностический разъем |
| F35 | 10А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв |
| F36 | 10А Звуковой сигнал |
| F37 | 10А Мультимедийная система |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | 30А Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв |
| F43 | 50А Норма, Люкс: Контроллер АМТ Стандарт: Резерв |
| F44 | 30А Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс) |
| F45 | 25А Обогреватель заднего стекла |
| F46 | Резерв |
За прикуриватель отвечает предохранитель номер 27 на 15А.
Подробное обозначение предохранителей для моделей с 2019 года
| F1 | 15А Реле электро вентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой), Реле электро вентилятора радиатора максимальной скорости К4, Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) |
| 15А Контроллер системы управления двигателем | |
| 15А Форсунки цилиндров, Катушки зажигания 2×2 (для 8-клап. ДВС), Катушки зажигания (для 16-клап. ДВС) | |
| F2 | 7,5А Клапан заслонки впускной трубы (для 16-клап. ДВС 21127), Клапан продува адсорбера |
| 7,5А Датчики кислорода, Датчик фаз (для 16-клап. ДВС), Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | |
| 7,5А Селектор АМТ (в исполнении с контроллером АМТ) | |
| 7,5А Блок управления системой контроля давления в шинах (кл. 30) (РЕЗЕРВ) | |
| F3 | 5А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости |
| F4 | 15А Контроллер управления системой надувных подушек безопасности |
| F5 | 7,5А Реле стартера К2/ Контроллер автоматической коробки передач, Разгрузочное реле выключателя зажигания К1, |
| 7,5А Реле обогрева сидений К13 (в вариантном исполнении), Реле обогрева заднего стекла Кб, Реле обогрева ветрового стекла К14 (в вариантном исполнении) | |
| 7,5А Реле топливного насоса К12 | |
| 7,5А Блок управления электро обогревом ветрового стекла | |
| 7,5А Контроллер системы управления двигателем | |
| 7,5A Аудиосистема Контроллер электро усилителя рулевого управления Переключатель стеклоочистителя Центральный блок кузовной электроники (в вариантном исполнении) Терминальный блок «ЭРА-ГЛОНАСС» Выключатель педали сцепления (для механической коробки передач) Выключатель педали тормоза Комбинация приборов Блок управления системой блокировки дверей (в вариантном исполнении) Выключатель блокировки двери водителя Выключатель кондиционера (в вариантном исполнении) Датчик скорости автоматической коробки передач (в вариантном исполнении) Переключатель режимов автоматической коробки передач (в вариантном исполнении) Контроллер АМТ (в вариантном исполнении) Блок управления системой контроля давления в шинах (РЕЗЕРВ) |
|
| F6 | 5A Обогрев зеркал |
| F7 | 10A Дальний свет правого борта |
| F8 | 10A Дальний свет левого борта |
| F9 | 5A Габаритные огни правого борта |
| F10 | 5A Габаритные огни левого борта, |
| 5A Фонари освещения номерного знака, Плафон освещения багажника (в вариантном исполнении) | |
| 5A Подсветка приборов и клавиш | |
| F11 | 5A Задние противотуманные огни |
| F12 | 10A Ближний свет правого борта |
| F13 | 10A Ближний свет левого борта |
| F14 | 20A Центральный блок кузовной электроники |
| 20A Очиститель заднего стекла (в вариантном исполнении), Омыватель ветрового стекла, Очиститель ветрового стекла | |
| 20A Подрулевой переключатель стеклоочистителей | |
| F15 | 10A Очиститель заднего стекла, Омыватель заднего стекла |
| F16 | 7.5A Указатели поворота, Свет заднего хода, Блок управления системой парковки (в вариантном исполнении) |
| F17 | 5A Блок управления системой блокировки дверей |
| F18 | 5/15/20A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей |
| F19 | РЕЗЕРВ |
| F20 | РЕЗЕРВ |
| F21 | 15А Электродвигатель топливного насоса |
| F22 | 7,5А Выключатель сигнала торможения, Сигналы торможения, Дополнительный сигнал торможения |
| 7,5А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости (ABS / ESP), Контроллер АМТ (в вариантном исполнении) | |
| F23 | 5А Комбинация приборов |
| 5А Диагностический разъем | |
| F24 | 10А Реле звукового сигнала К8 |
| 10А Звуковой сигнал | |
| F25 | 15А Патрон для подключения дополнительных потребителей в салоне/ Прикуриватель |
| F26 | 10А Аудиосистема |
| 10А Разгрузочное реле выключателя зажигания К1 | |
| F27 | 10А Противотуманная фара правого борта |
| F28 | 10А Противотуманная фара левого борта |
| F29 | 15А Обогрев передних сидений |
| F30 | 10А Дневные ходовые огни |
| F31 | 10А Центральный блок кузовной электроники: указатели поворотов; питание блока кузовной электроники; дневные ходовые огни |
| F32 | 30А Центральный блок кузовной электроники: электро стеклоподъемники; замки дверей и багажника; датчик дождя; плафон освещения вещевого ящика; плафон освещения багажника; блок освещения салона |
| F33 | 5А Модуль двери водителя |
| F34 | 7,5А Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| 7,5А Контроллер системы автоматического управления климатической установкой | |
| F35 | 15А Контроллер автоматической коробки передач |
| 15А Привод управления автоматической коробкой передач | |
| F36 | 15А Аварийная сигнализация: реле К15; реле К16 |
| F37 | 5/15/25A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей |
| F38 | 10А Дневные ходовые огни |
| F39 | 15А Патрон для подключения дополнительных потребителей в багажнике (в вариантном исполнении) |
| F40 | 10А К разъему светотехники прицепа |
| F41 | 50А Обогрев ветрового стекла |
| F42 | 30А Обогрев наружных зеркал |
| 30А Обогрев заднего стекла | |
| F43 | 50А Контроллер АМТ |
| F44 | 30А Электро вентилятор отопителя (в вариантном исполнении) |
| 30А Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | |
| F45 | 30А Электро стеклоподъемники передних дверей |
| 30А Управление наружными зеркалами (в вариантном исполнении) | |
| F46 | РЕЗЕРВ |
За прикуриватель отвечает предохранитель номер 25 на 15А.
Расшифровка реле
| К1 | Разгрузочное реле выключателя зажигания |
| К2 | Дополнительное реле стартера |
| КЗ | Реле очистителя ветрового стекла / Реле автозапуска (в вариантном исполнении) |
| К4 | Реле электро вентилятора радиатора максимальной скорости |
| К5 | Реле поворотов и аварийной сигнализации / Реле К15А (автозапуск) (в вариантном исполнении) |
| Кб | Реле обогрева заднего стекла / реле стеклоподъемников |
| К7 | Реле дальнего света фар |
| К8 | Реле звукового сигнала |
| К9 | Реле ближнего света фар |
| К10 | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| К11 | Главное реле ЭСУД |
| К12 | Реле топливного насоса |
| К13 | Реле обогрева сидений (в вариантном исполнении) |
| К14 | Реле обогрева ветрового стекла (в вариантном исполнении) |
| К15 | реле включения лампы заднего хода |
| К16 | Реле кондиционера |
| К17 | Реле вентилятора радиатора в режиме автозапуска |
| К18 | Реле электро вентилятора радиатора минимальной скорости |
Блок под капотом
Он расположен рядом с аккумуляторной батареей.
Фото – схема
Описание
Вариант 1
- 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
- 60А Генератор
- 60А Генератор
- 30/40А Вентилятор отопителя (предохранитель печки гранты)
- 50А Электромеханический усилитель рулевого управления
- 60А Блок АБС
Вариант 2
- 60А Генератор
- 60А Генератор
- 30/40А Электровентилятор охлаждения радиатора
- 40А АБС / ESP
- 25A ABS / ESP
- 50A Контроллер электро усилителя рулевого управления
Вариант 3
- 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
- 60А Генератор
- 60А Генератор
- 30А Вентилятор отопителя (предохранитель печки гранты)
- 50А Электроусилитель рулевого управления
