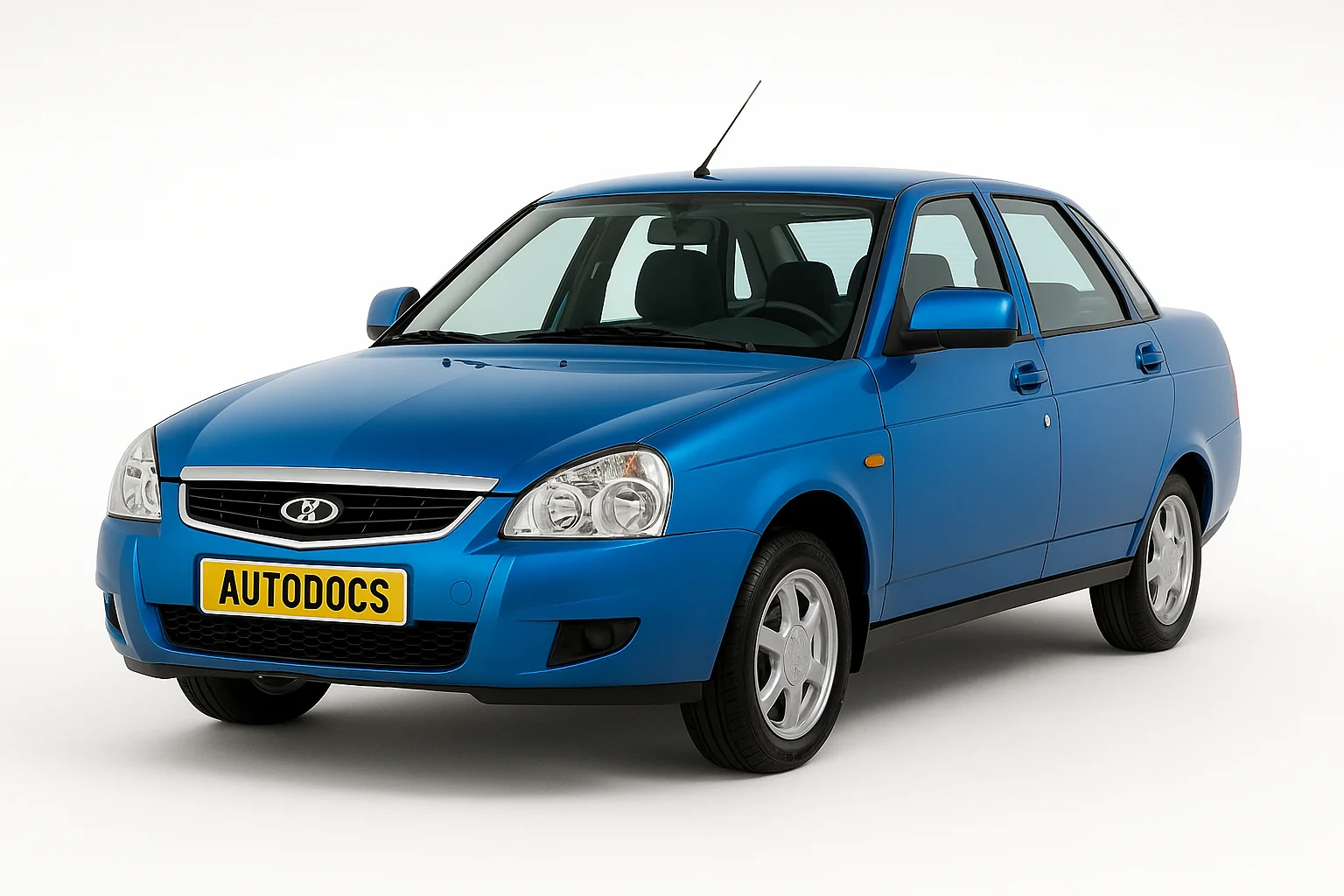

Лада Приора (Lada Priora) общее обозначение семейства автомобилей выпускавшихся с кузовами седан, хэтчбек, универсал и купе. Головной машиной семейства был ВАЗ-2170. Годы выпуска: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018. За это время приора прошла одно не большое обновление и глубокий рестайлинг (приора 2). В данном материале вы найдёте описание блоков предохранителей и реле Лада Приора со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля (норма, стандарт, люкс, люкс плюс).
Содержание
Блок в салоне
Основной блок
Главный блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой, которая крепится несколькими элементами.
Вариант 1
Фото – схема
Пример
Вариант 2
Схема
Описание
Общее описание предохранителей
| F1 | 25А Электродвигатель вентилятора системы охлаждения двигателя |
| F2 | 25А Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электро пакета, контакт “10” колодки XP2 Элемент обогрева заднего стекла |
| F3 | 10А Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар |
| F4 | 10А Левая фара, лампа дальнего света |
| F5 | 10А Монтажный блок, реле включения звукового сигнала Звуковой сигнал |
| F6 | 7,5А Левая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света левой блок-фары |
| F7 | 7,5А Правая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света правой блок-фары |
| F8 | 10А Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации |
| F9 | 25А Электродвигатель вентилятора отопителя |
| F10 | 10А Комбинация приборов, контакт “20” Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения |
| 7,5А Жидкокристаллический индикатор комбинации приборов Лампы сигналов торможения Лампа плафона освещения салона |
|
| F11 | 20А Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт “53а” Переключатель очистителей и омывателей, контакт “53ah” Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт “25” |
| F12 | 10А Комбинация приборов, контакт “21” Контроллер электро пакета, контакт “9” колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14» |
| F13 | 15А Прикуриватель |
| F14 | 5А Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электро пакета, контакт “12” колодки X2 |
| F15 | 5А Лампы габаритного света (правый борт) Плафон освещения вещевого ящика |
| F16 | 10А Гидроагрегат ABS, контакт “18” |
| 5А Блок управления ABS | |
| F17 | 10А Противотуманная фара левая |
| F18 | 10А Противотуманная фара правая |
| F19 | 15А Выключатель обогрева сидений, контакт “1” Обогреватели передних сидений |
| F20 | 10А Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электро вентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11” Контроллер системы автоматического управления климатической установкой, контакт “1” Датчик системы автоматической очистки стекол (датчик дождя), контакт “1” |
| F21 | 5А с 2007 года: Переключатель световой сигнализации, контакт “30” Колода диагностики, контакт “16” Часы Контроллер системы автоматического управления климатической установкой, контакт “14” |
| 10А с 2013 года: Центральный блок кузовной электроники (центральный замок, электро стекло подъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением) Диагностический разъем Блок управления отопителем |
|
| F22 | 20А с 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты) |
| 5А с 2013 года: Блок выключателей на двери водителя | |
| F23 | 7,5А с 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт “20” |
| 5А с 2013 года: Дневные ходовые огни | |
| F24 | 15А с 2013 года: Блок управления системой надувных подушек безопасности |
| F25 | 20А с 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла |
| F26 | 5А с 2013 года: Задние противотуманные огни |
| F27 | Запасной |
| F28 | Запасной |
| F29 | Запасной |
| F30 | Запасной |
| F31 | 30А Контроллер электро пакета, клемма “2” колодки X1 Контроллер электро пакета, клемма “3” колодки X1 Модуль двери водителя, контакт “6” Плафон освещения порога левой передней двери АБС |
| F32 | 30А с 2013 года: Электро вентилятор отопителя |
За работу прикуривателя отвечает предохранитель номер 15А.
Назначение реле
| К1 | Реле вентилятора системы охлаждения (на автомобиле без кондиционера) Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO) |
|
| К2 | Реле включения обогрева заднего стекла | |
| К3 | Реле включения стартера | |
| К4 | Реле разгрузки выключателя зажигания | |
| К5 | Не используется | |
| К6 | С 2007 года: Реле очистителя ветрового стекла С 2013 года:Не используется |
|
| К7 | Реле включения дальнего света фар | |
| К8 | Реле включения звукового сигнала | |
| К8 | Реле ближнего света фар | |
| К9 | С 2007 года: Реле включения звукового сигнала тревожной сигнализации С 2013 года:Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар)) |
|
| К10 | Реле включения противотуманных фар | |
| К11 | С 2007 года: Реле включения обогрева передних сидений С 2013 года:Реле задних противотуманных огней |
|
| К12 | Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим) | |
Дополнительный блок
Дополнительный блок с предохранителями и реле в салоне, отвечающий за работу двигателя и топливную систему, расположен с правой стороны, под консолью приборов, за защитной крышкой и крепятся на одном кронштейне.
Пример исполнения
Схема
Обозначение предохранителей
- 7,5/15А Цепь постоянного питания контроллера
- 15А Топливный насос
- 15А Главное реле либо резерв
- 15А Главное реле либо резерв
Расшифровка реле
- К1 – Реле топливного насоса
- К2 – Главное реле
Блоки под капотом
Блок предохранителей
Данный блок расположен рядом с аккумуляторной батарей.
Фото – схема
Описание Вариант 1
| F1 | 60А Силовая цепь генератора (соединение генератора с аккумуляторной батареей) |
| F2 | 50А Цепь питания электро усилителя рулевого управления |
| F3 | 60АСиловая цепь генератора (соединение генератора с аккумуляторной батареей) |
| F4 | 30А Блок управления ABS |
| F5 | 40А Блок управления ABS |
| F6 | 30А Цепи системы управления двигателем |
Описание Вариант 2
| F1 | 15А Цепь электромагнитной муфты компрессора кондиционера |
| F2 | 40А Электродвигатель вентилятора отопителя |
| F3 | Резерв |
| F4 | 50А Элемент обогрева ветрового стекла |
| F5 | 30А Электродвигатель основного вентилятора системы охлаждения |
| F6 | 30А Электродвигатель дополнительного вентилятора системы охлаждения |
Блок реле и предохранителей
Находится рядом с блоком предохранителей и закрыт защитной крышкой.
Вариант 1
Назначения
- Предохранитель цепи питания электро вентилятора правого (30 А)
- Предохранитель цепи питания электро вентилятора левого (30 А)
- Реле электро вентилятора правого
- Реле дополнительное (последовательного включения электро вентиляторов левого и правого)
- Реле электро вентилятора левого
- Предохранитель цепи питания электро вентилятора отопителя (40 А)
- Предохранитель цепи питания компрессора (15 А)
- Реле электро вентилятора отопителя
- Реле компрессора
Вариант 2
Обозначение
- Максимальная скорость вентилятора отопителя
- Правый вентилятор
- Реле последовательного включения вентиляторов (низкая скорость)
- Левый вентилятор
- Предохранитель левого вентилятора (низкая скорость)
- Правый вентилятор
- Вентилятор отопителя
- Компрессор
- Вентилятор отопителя
- Реле компрессора
