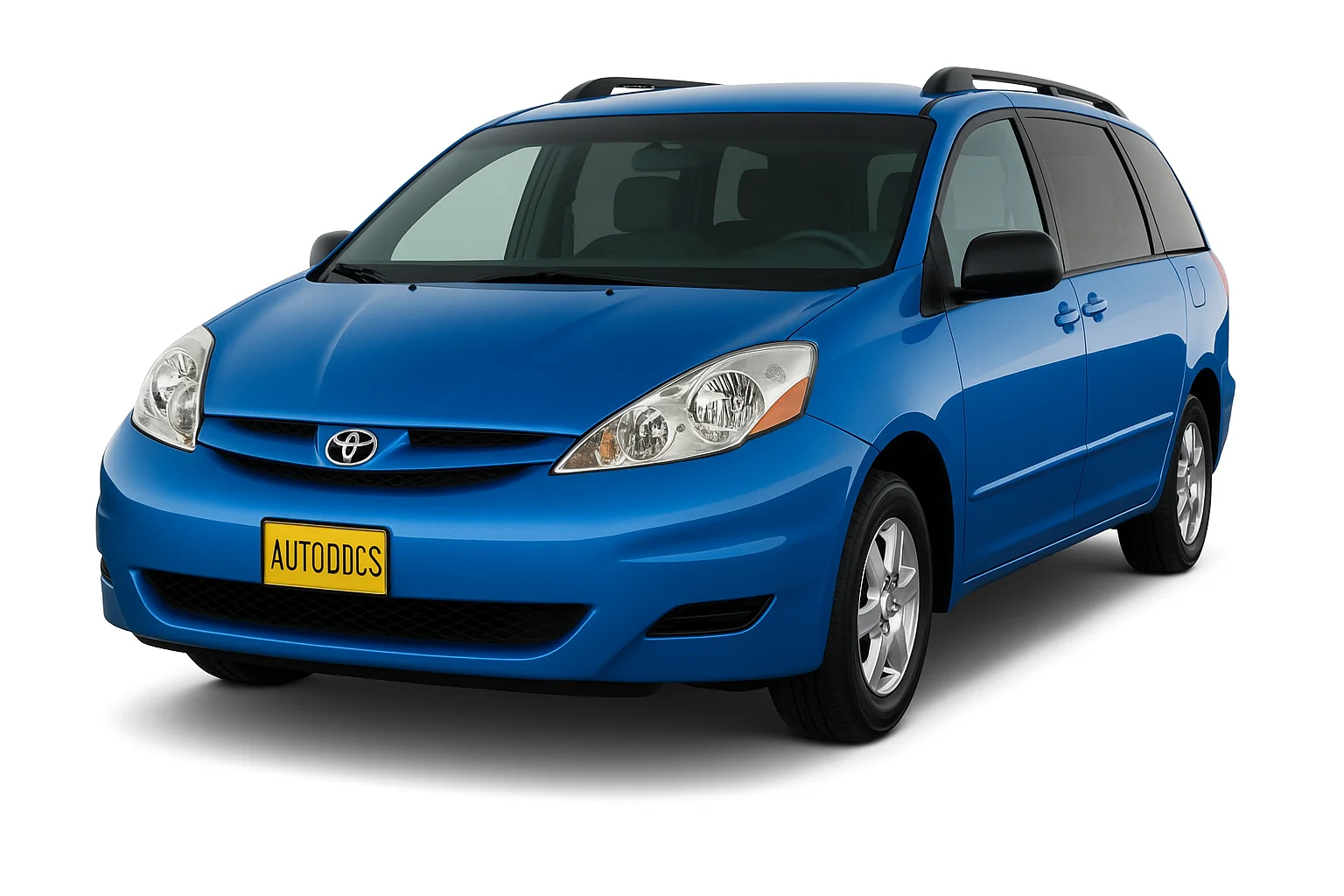

Toyota Sienna 2 го поколения выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 году с обозначением XL20. За это время модель получила фейслифтинг. В данной публикации мы представим информацию с расположением электронных блоков управления, описанием предохранителей и реле Тойота Сиенна 2 со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.
Места размещения блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Содержание
Блоки в салоне
Расположение
| № | Назначение |
|---|---|
| 1 | Реле обогрева зоны дворников |
| 2 | Блок предохранителей |
| 3 | Блок управления электрооборудованием кузова |
| 4 | Реле освещения салона |
| 5 | Реле указателей поворота (аварийная сигнализация) |
| 6 | Реле инвертора |
| 7 | Блок управления датчиками парковки (Clearance Sonar) |
| 8 | Блок управления кондиционером |
| 9 | Компьютер транспондера ключа |
| 10 | Ресивер центрального замка |
| 11 | Усилитель антенны |
| 12 | Аудио усилитель |
| 13 | Блок управления системы контроля дистанции |
| 14 | Дополнительный блок предохранителей |
| 15 | Блок управления двигателем |
| 16 | Блок блокировки селектора коробки передач |
| 17 | Блок подушек безопасности |
| 18 | Усилитель транспондера ключа |
Блок предохранителей
В салоне автомобиля основной блок с предохранителями и реле расположен в нижней части панели приборов за защитной крышкой.
Сам блок будет выглядеть примерно вот так.
| № | A | Описание |
|---|---|---|
| 1 | 10 | MIR HTR — Обогрев зеркал |
| 2 | 7,5 | RAD2 — Аудио система, навигация, развлекательная система для задних пассажиров |
| 3 | 15 | PWR OUTLET — Розетка |
| 4 | 15 | CIG — Прикуриватель |
| 5 | 7,5 | ECU ACC — Блокировка селектора коробки передач, кондиционер, зеркала с электроприводом |
| 6 | 7,5 | GAUGE2 — Комбинация приборов |
| 7 | 7,5 | IGN — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, блок управления электрооборудованием кузова |
| 8 | 15 | INJ — 2003-2006: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 7,5 | IG2 — 2007-2010: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 9 | 15 | RR WIP — Задний стеклоочиститель |
| 10 | 30 | WIP — Передний стеклоочиститель, задний стеклоочиститель |
| 11 | 10 | GAUGE1 — Лампы заднего хода, указатели поворота, аварийная сигнализация |
| 12 | 15 | S-HTR — Подогрев сидений |
| 13 | 20 | WSH — Передний омыватель стекла, задний омыватель стекла |
| 14 | 10 | HTR — Кондиционер |
| 15 | — | |
| 16 | 10 | ECU-IG — Система помощи при парковке, монитор заднего вида, блок управления электрооборудованием кузова, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, VSC, TRC, блокировка селектора коробки передач, динамический круиз-контроль, подогрев сидений, электропривод двери багажного отделения, люк, мульти-информационный дисплей, зеркало заднего вида в салоне, стеклоподъемники, розетка (115 В), третий ряд сидений, память настроек водителя |
| 17 | 10 | PANEL — Кондиционер, подогрев сидений, аудио система, навигация, сдвижные двери, электропривод двери багажного отделения, бортовой дисплей, обогрев заднего стекла, аварийная сигнализация, подсветка панели приборов, подсветка замка зажигания |
| 18 | 10 | TAIL — Габаритный свет, освещение номерного знака |
| 19 | 25 | S/ROOF — Люк |
| 20 | — | |
| 21 | 15 | AC INV — Розетка (115 В) |
| 22 | 15 | FR DEF — Обогрев зоны дворников |
| 23 | 7,5 | AM1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска |
| 24 | — | |
| 25 | — | |
| 26 | 10 | STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, TRC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, блок управления электрооборудованием кузова |
| 27 | 25 | P/W — Стеклоподъемники, зеркала с электроприводом |
| 28 | 7,5 | OBD — Диагностический разъем |
| 29 | 15 | FOG — Передний противотуманный свет |
| 30 | — | |
| 31 | — | |
| 32 | 15 | PA/ENT — Задние форточки |
За работу прикуривателей отвечают предохранители 3 и 4 на 15А.
С другой стороны блока могут крепится некоторые предохранители и реле.
| № | A | Обозначение |
|---|---|---|
| 1 | 30 | P/SEAT — Сиденья с электроприводом |
| 2 | 30 | POWER — Электрические стекло подъемники |
| Реле | ||
| R1 | Противотуманные огни | |
| R2 | Задние фонари, габаритные огни | |
| R3 | Дополнительное реле (ACC) | |
| R4 | Реле мощности (PWR) | |
| R5 | Зажигание (IG1) | |
Дополнительный блок предохранителей
Установлен в панели приборов за бардачком.
| № | A | Назначение |
|---|---|---|
| 50 | 7,5 | ST — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 51 | 7.5 | A/C — Механический кондиционер |
| 52 | 5 | SFT — Блокировка селектора коробки передач |
Дополнительные элементы
| № | Назначение |
|---|---|
| 1 | Блок управления левым зеркалом |
| 2 | Блок управления правым зеркалом |
| 3 | Блок управления люком |
| 4 | Блок управления правой сдвижной дверью |
| 5 | Реле заднего стеклоочистителя |
| 6 | Блок управления дверью багажника |
| 7 | Блок управления левой сдвижной дверью |
Блоки под капотом
Расположение
| № | Назначение |
|---|---|
| 1 | Блок управления курсовой устойчивостью |
| 2 | Блок предохранителей и реле |
| 3 | Блок управления левой фарой |
| 4 | Блок управления вентилятором системы охлаждения |
| 5 | Блок управления правой фарой |
Блок предохранителей и реле
Сверяйте назначение предохранителей и реле со своими схемами на обратной стороне защитной крышки.
| № | A | Описание |
|---|---|---|
| 1 | 30 | MAIN — Фары, дневные ходовые огни, предохранители: «H−LP RL”, «H−LP LL” |
| 2 | 30 | AM2 — Предохранители: «INJ”, «IGN”, «GAUGE2” |
| 3 | 10 | ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 4 | 20 | DRL — Дневные ходовые огни, предохранители: «H−LP RH”, «H−LP LH” |
| 5 | 25 | DOOR NO.2 — Центральный замок |
| 6 | 10 | HORN — Звуковой сигнал |
| 7 | 10 | DOME — Освещение салона, персональное освещение, подсветка зеркал в солнцезащитных козырьках, освещение в дверях, освещение багажного отсека, мульти-информационный дисплей, освещение моторного отсека |
| 8 | 20 | RAD NO.1 — 2003-2006: Аудио система, навигация |
| 15 | RAD NO.1 — 2007-2010: Аудио система | |
| 9 | 20 | EFI NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, предохранитель: «EFI NO.2” |
| 10 | 7,5 | ALT-S — Система зарядки |
| 11 | 15 | HAZ — Указатели поворота, аварийная сигнализация |
| 12 | 10 | ECU-B — Сдвижные двери, кондиционер, стеклоподъемники, комбинация приборов, блок управления электрооборудованием кузова, система беспроводного дистанционного управления |
| 13 | 15 | H−LP RL — Ближний правый свет |
| 15 | H-LP RH — Дальний правый свет | |
| 14 | 15 | H−LP LL — Ближний левый свет, противотуманный свет |
| 15 | H-LP LH — Дальний левый свет | |
| 15 | 30 | RAD NO.3 — Аудио система |
| 16 | 10 | EFI NO.2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 17 | 25 | A/F — Датчик соотношения воздух топливо |
| 18 | 15 | SPARE — Запасной предохранителей |
| 19 | 20 | SPARE — Запасной предохранителей |
| 20 | 30 | SPARE — Запасной предохранителей |
| 21 | 30 | SPARE — Запасной предохранителей |
| 22 | 50 | RR2 SEAT — Третий ряд сидений |
| 23 | 50 | HTR — Кондиционер, предохранитель: «A/C” |
| 24 | 50 | FAN — Вентилятор системы охлаждения |
| 25 | 30 | PBD — Электропривод двери багажного отделения |
| 26 | 30 | R-PSD — Правая сдвижная дверь |
| 27 | 30 | L-PSD — Левая сдвижная дверь |
| 28 | 40 | RR A/C — Задний кондиционер |
| 29 | 40 | DEF — Обогрев заднего стекла, предохранитель: «MIR HTR” |
| 30 | 7,5 | SPARE — Запасной предохранитель |
| 31 | 140 | ALT — Система зарядки, предохранители: «RR A/C”, «HTR”, «FAN”, «PBD”, «R−PSD”, «L−PSD”, «DEF” |
| 32 | 50 | ABS1 — ABS, VSC, TRC |
| 33 | 30 | ABS2 — ABS, VSC, TRC |
| 34 | 30 | ST — Система запуска |
| 35 | 30 | L-RR2 SEAT — Третий ряд сидений |
| 36 | 30 | R-RR2 SEAT — Третий ряд сидений |
| 37 | 10 | H−LP RH — Дальний правый свет |
| 10 | H-LP RL — Ближний левый свет | |
| 38 | 10 | H−LP LH — Дальний левый свет |
| 10 | H-LP LL — Ближний левый свет, противотуманный свет | |
| 39 | 7,5 | RSE — Развлекательная система для задних пассажиров |
| 40 | 2007-2010: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 41 | Перемычка | |
| 42 | — | |
| 43 | — | |
| 44 | — | |
| 45 | — | |
| 46 | — | |
| 47 | — | |
| 48 | — | |
| 49 | — | |
| 50 | — | |
| 51 | — | |
| 52 | Перемычка | |
| Реле | ||
| R1 | Лампы стоп-сигнала (BRK) | |
| R2 | Датчик соотношения воздух топливо (A/F) | |
| R3 | Топливный насос (C/OPN) | |
| R4 | Фары (HEAD) | |
| R5 | Блок управления двигателем(EFI) | |
| R6 | Short Pin | |
| R7 | Обогрев заднего стекла (DEFOG) | |
| R8 | Звуковой сигнал | |
| R9 | Система курсовой устойчивости (VSC MTR) | |
| R10 | Система курсовой устойчивости(VSC FAIL) | |
| R11 | Дневные ходовые огни (DRL №4) | |
| R12 | Дневные ходовые огни (DRL №2) | |
| R13 | Дневные ходовые огни (DRL №3) | |
| R14 | Вентилятор системы охлаждения (FAN) | |
| R15 | Задний кондиционер (RR A/C) | |
| R16 | Отопитель (HTR) (механический кондиционер) | |
| Перемычка (автоматический кондиционер) | ||
| R17 | Стартер (ST) | |
| R18 | Муфта компрессора кондиционера (MG CLT) | |
| R19 | — | |
