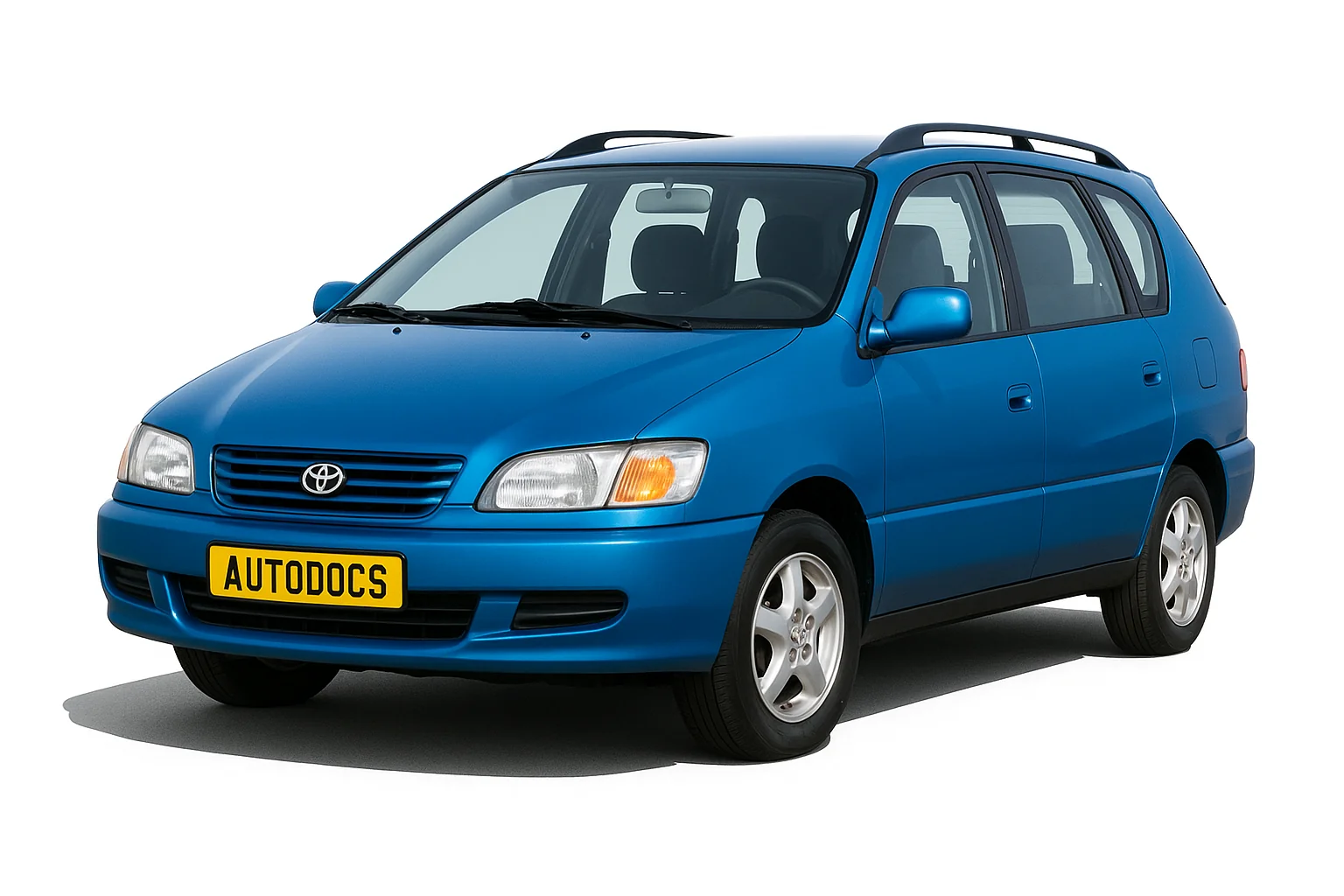

Toyota Ipsum 1 поколения выпускался в 1996, 1997, 1998, 1999, 2000 и 2001 году с маркировками кузова CXM10G, SXM10G, SXM15G. За это время модель прошла обновление. В Европе данный автомобиль известен под названием Toyota Picnic. В данном материале Вы найдёте информацию с описанием мест расположения электронных блоков управления, подробное описание предохранителей и реле Тойота Ипсум со схемами блоков и местами их расположения. Отдельно покажем предохранитель прикуривателя.

Toyota Ipsum 10 15

Сверяйте назначение элементов со своими схемами на крышке блока.

Блоки в салоне

Расположение блоков

Toyota Ipsum

Схема

Расположение блоков в салоне ipsum

Описание

  • 7 реле топливного насоса
  • 8 блок управления двигателем
  • 9 блок управления камерой заднего вида
  • 10 центральный монтажный блок
  • 11 усилитель магнитолы
  • 12 ТВ-приемник ( с 08.97)
  • 13 блок реле №1,
  • 14 реле заднего отопителя
  • 15 монтажный блок предохранителей в салоне
  • 16 блок реле на перегородке моторного отсека
  • 17 реле питания дополнительного оборудования
  • 18 реле управления центральным замком
  • 19 центральный датчик системы SRS
  • 20 датчик замедления (ABS)
  • 21 усилитель кондиционера
  • 22 блок управления ABS
  • 23 блок предохранителей
  • 24 блок управления системы парковки
  • 25 кронштейн разъема.

Toyota Picnic

Схема

Расположение блоков в салоне Пикник

Назначение

  • 6 реле управления замками дверей
  • 7 блок управления иммобилайзером
  • 8 центральный монтажный блок
  • 9 блок управления двигателем (модели с МКПП), блок управления двигателем и АКПП (модели с АКПП)
  • 10 реле системы освещения в дневное время
  • 11 реле топливного насоса
  • 12 блок управления ABS
  • 13 усилитель кондиционера
  • 14 реле разъема подключения дополни­тельного оборудования
  • 15 монтажный блок разъема подключения до­полнительного оборудования
  • 16 усилитель иммобилайзера
  • 17 датчик системы SRS
  • 18 монтажный блок предохранителей в салоне
  • 19 интегрированное реле
  • 20 реле заднего отопителя
  • 21 блок реле в перегородке моторного отсека.

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Фото пример расположения

Пример схемы с крышки блока

схема с крышки блока тойота ипсум

Схема

Схема блока в салоне

Обозначение

1 7,5A TURN – Индикаторы указателей поворота
2 7,5A IDLE UP – Электронный блок управления двигателем
3 30A DOOR – Замки дверей
4 7,5A STARTER – Электронный блок управления двигателем
5 10A TAIL – Габариты подсветка номера
6 20A WIPER – Стеклоочистители и стеклоомыватели
7 10A ECU-IG – АБС, система парковки, электронный блок управление системы полного привода
8 15A METER АС – Кондиционер и отопитель
9 15A STOP – Стоп-сигналы, дополнительный стоп-сигнал
10 15A LITER, RADIO – Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11 7,5A IG – Электронный блок управления двигателем
12 30A RR DEF – Обогреватель заднего стекла
13 10A RR HEATER – Задний отопитель
14 15A FR FOG – Передние противотуманные фары
40А AM1 – Группа питания контактор замков зажигания
30А POWER – Стеклоподъемники

За прикуриватель отвечает предохранитель номер 10 на 15А.

Блоки под капотом

Расположение блоков

Toyota Ipsum

Схема

Расположение блоков под капотом ипсум

Расшифровка

  1. правый передний датчик SRS
  2. блок реле №5 (ЗС-ТЕ)
  3. блок репе №5 (3S-FE)
  4. реле свечей накаливания
  5. монтажный блок предохранителей и реле в моторном отсеке, блок плавких вставок, блок реле №2
  6. левый передний датчик SRS

Toyota Picnic

Схема

Схема блока под капотом Пикник 2

Назначение

  1. реле омывателя фар
  2. блок реле №7
  3. блок плавких вставок
  4. монтажный блок предохранителей и реле в моторном отсеке,
  5. блок реле в моторном отсеке.

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Фото пример блока под капотом

Схема

Схема блока под капотом

Описание

AM 2 – Замок зажигания 30 А
AM 2, FUEL HTR – Замок зажигания, подогреватель топлива 30 А
RAD №1 – Магнитола 15 А
PWR 2 – Стекло подъемники водителя 30 А
ALT-S – Генератор 5 А
DOME – Освещение салона, лампы местного освещения, подсветка багажного отделения, часы 10 А
HEAD (LH) – Передние фары (левая) 15 А
HEAD (RH) – Передние фары (правая) 15 А
EFI – Система впрыска топлива 15 А
HORN – Звуковой сигнал 10 А
HORN, HAZ – Звуковой сигнал, аварийная сигнализация 15 А
ACC SOCKET, PWR OUTLET – Розетка (багажника) 15 А
EFI – Реле системы впрыска
ST – Реле стартера
HORN – Реле сигнала
HEAD – Реле фар
ENG MAIN – Главное реле двигателя
FAN – Реле вентилятора радиатора
HTR – Реле обогревателя
ALT – Генератор 120А
HTR – Отопитель 50А
ABS – АБС 60А

Блок реле

Фото пример расположения

Фото пример исполнения

Фото блока 4

Расшифровка

  • ABS – реле системы АБС
  • ABS MTR – реле мотора системы АБС
  • HEAD LO – Предохранитель фар

Блок реле 2

Отдельно, вне блоков, могут крепится некоторые дополнительные элементы, например на перегородке моторного отсек на изображении (Picnic цифра 21), (Ipsum цифра 16) могут размещаться: реле фар и реле указателей поворотов.

Каталожный номер элементов реле

Реле под капотом
