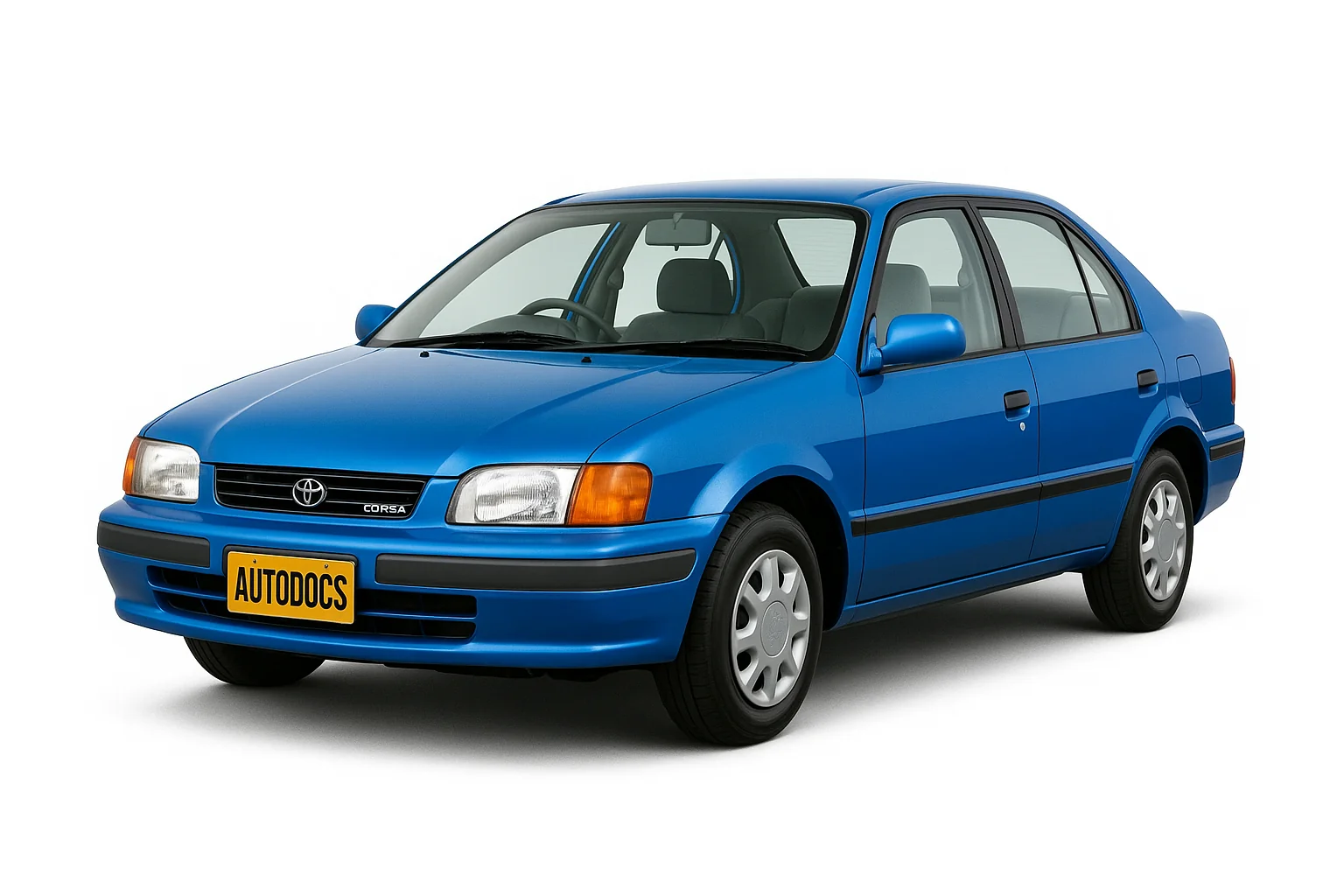

Toyota Corsa 5 поколения производилась в 1994, 1995, 1996, 1997, 1998 и 1999 году с обозначением L50 / L5x. Поставлялась по всему миру. В некоторых странах известна под названием Toyota Tercel. В данной статье мы покажем описание предохранителей и реле Тойота Корса (Терсел) со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Сверяйте назначение предохранителей и реле со своими схемами на крышке блока.
Блок в салоне
В салоне основной блок предохранителей находится в нижней части панели приборов за защитной крышкой со стороны водителя.
Схема
Описание
| 14 | 10A STOP – Стоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач |
| 15 | 10A A/C – Кондиционер |
| 16 | 15A TAIL – Задние фонари, габаритные огни, освещение номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогреватель заднего стекла, автомобильная аудиосистема, прикуриватель, часы |
| 17 | 10A GAUGE – Манометр и измерители, индикатор напоминания об обслуживании (за исключением индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники |
| 18 | 7,5A TURN – Указатели поворота, аварийные мигалки; |
| 19 | 20A WIPER – Дворники и омыватель лобового стекла |
| 20 | 5A ECU-IG – Антиблокировочная тормозная система, кондиционер; |
| 21 | 15A CIG&RADIO – Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 22 | 5A IGN – Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 23 | 5A SRS or ECU-B – Контрольная лампа подушки безопасности SRS |
| 29 | 30A DEF – Обогрев заднего стекла |
| 30 | 30A PWR – Электрические стеклоподъемники, система блокировки дверей с электроприводом |
За работу прикуривателя отвечает предохранитель номер 21 на 15А.
Блоки под капотом
Под капотом может находится 3 основных блока с предохранителями и реле.
Фото пример блока 1
Схема с крышки
Схема
Назначение
| 1 | 10А HEAD (LH) – Без ДХО: Левая фара |
| 1 | 5А DRL – с ДХО: Система дневных ходовых огней |
| 2 | 10A HEAD (RH)) – Без ДХО: Правая фара |
| 3 | 15A AM2 – Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, пред натяжители ремней безопасности, система стартера |
| 4 | 15A HAZ-HORN – 1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, система защиты от кражи; |
| 15A HAZ-HORN – 1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи. | |
| 5 | 15A EFI – система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования; |
| 6 | 10A DOME – Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней. |
| 7 | 7,5A OBD-II – Бортовая система диагностики |
| 8 | 5A ALT-S – Система зарядки |
| 10 | 10A HEAD_ (RH-LWR) – С ДХО: Правая фара (ближний свет) |
| 11 | 10A HEAD_ (LH-LWR) – С ДХО: Левая фара (ближний свет) |
| 12 | 10A HEAD_ (RH-UPR) – С ДХО: Правая фара (дальний свет) |
| 13 | 10A HEAD_ (LH-UPR) – С ДХО: Левая фара (дальний свет) |
| 24 | 30A CDS FAN – Электрические вентиляторы охлаждения |
| 25 | 30A RAD FAN – Электрические вентиляторы охлаждения |
| 26 | 40A HEATER – Система кондиционирования, предохранители “A / C” |
| 27 | 30A DIMMER – С ДХО: предохранители «ГОЛОВКА (ПРАВ.-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ. |
| 28 | 30A MAIN – Стартерная система |
| 31 | 60A ABS – Анти блокировочная тормозная система |
| 32 | 50A AM1 – предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO» |
| 33 | 100A ALT – «ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN» , Предохранители “PWR” и “CIG & RADIO” |
