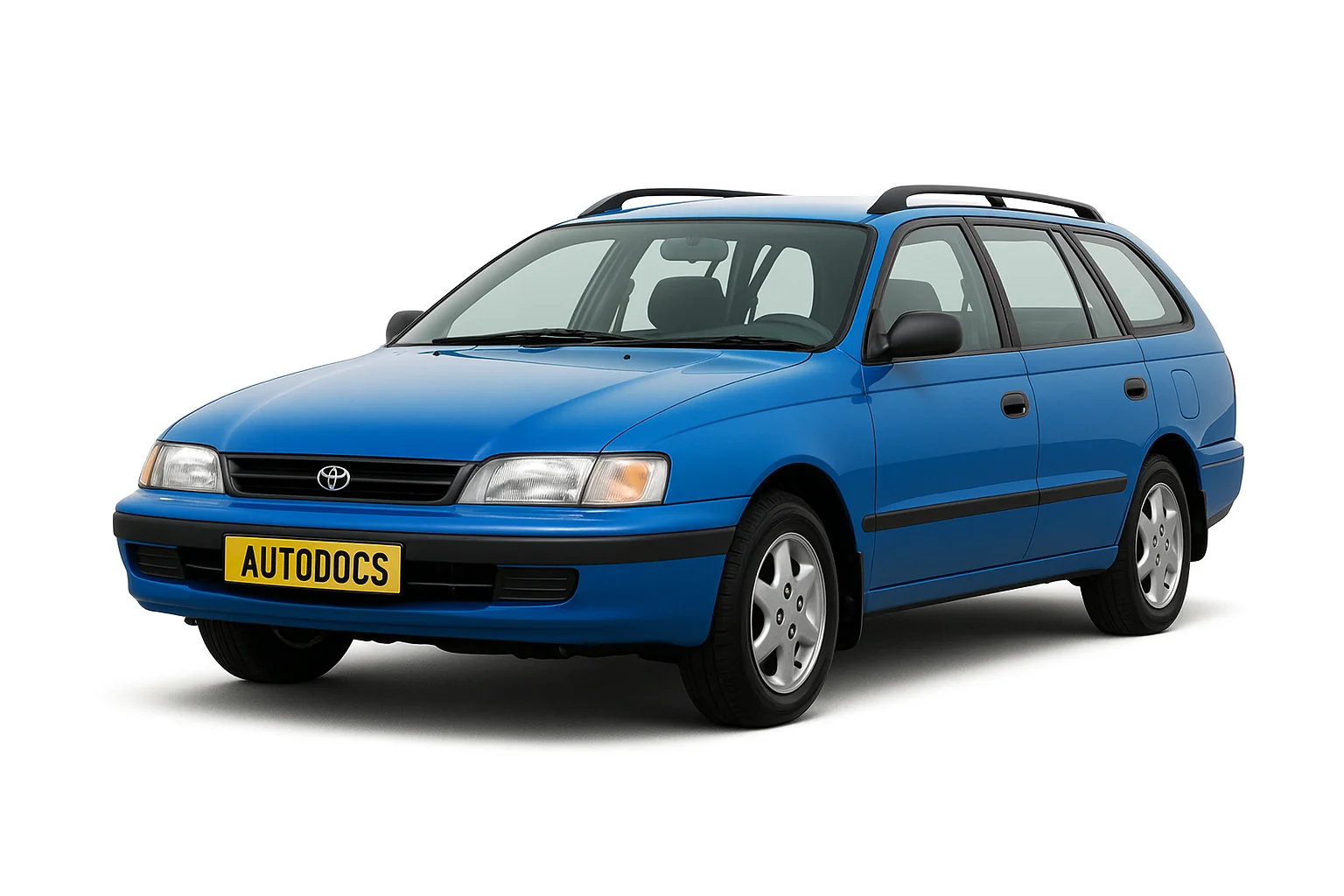

Toyota Caldina T19x 1 го поколения выпускалась в 1992, 1993, 1994, 1995, 1996, 1997 году в кузове универсал. Наиболее популярными стали модели с маркировкой Т 195 / 196 с пятью дверями. В данной статье мы покажем описание предохранителей и реле Tойота Калдина Т 195 / 196 со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от году выпуска и уровня оснащения Вашего автомобиля. Сверяйте назначение элементов со своими схемами на крышке блока.
Блок в салоне
В салоне блок предохранителей находится под панелью приборов со стороны водителя за защитной крышкой.
Пример схемы с крышки блока
Схема
Описание
| 1 | 5А DEFOG / IDLE-UP – Система повышения частоты вращения холостого хода, электронный блок управления двигателем |
| 2 | 30А DEFOG – Обогреватель заднего стекла |
| 3 | 15А ECU — IG – Анти блокировочная система тормозов, система блокировки переключения передач |
| 4 | 10А TAIL – Передние и задние габариты, подсветка номерного знака |
| 5 | 5А STARTER – Стартер, блок управления двигателем |
| 6 | 5А IGNITION – Зажигание, Электронный блок управления двигателем |
| 7 | 10А TURN – Указатели поворотов |
| 8 | 20А WIPER – Стеклоочистители и омыватели |
| 9 | 15А METER – Комбинация приборов |
| 10 | 7,5А PANEL – Подсветка комбинации приборов и выключателей |
| 11 | 15А LIGHTER / RADIO – Электропривод боковых зеркал, прикуриватель, часы, магнитола |
| 12 | 15А FOG – Передние противотуманные фары |
| 13 | 30А DOOR – Центральный замок |
| 14 | 15А STOP – Стоп-сигналы |
Предохранитель отвечающий за прикуриватель расположен под номером 11 на 15А.
С обратной стороны блока могут крепится некоторые реле.
- Главное силовое реле
- Реле габаритов
- Реле обогревателя заднего стекла
Отдельно, ближе к левой стоке могут крепится некоторые дополнительные предохранители.
Схема
Назначение
- 15A FR DEF – Обогрев щёток стеклоочистителя
- 15А ACC SOCKET – Дополнительные розетки
А в панели с левой стороны: 1 20A F/HTR – Подогрев топлива
Блок под капотом
Основной блок с предохранителями и реле расположен в левой части моторного отсека, рядом с аккумулятором. Возможно несколько вариантов его исполнения.
Вариант 1
Фото – пример
Схема
Обозначение
| Предохранители | |
| а | 50A HTR (отопитель) |
| b | 40A MAIN (главная плавкая вставка) |
| с | 30A CDS (вентилятор конденсатора) |
| d | 30A RDI (вентилятор радиатора кондиционера) |
| e | 100A ALT (зарядка) |
| f | 50А ABS (АБС) |
| 1 | 15A HEAD RH* (правая фара) |
| 2 | 15A HEAD LH* (левая фара) |
| 3 | 15A EFI (система впрыска) |
| 4 | запасной |
| 5 | запасной |
| 6 | 15A HAZARD (аварийная сигнализаций) |
| 7 | 10A HORN (звуковой сигнал) |
| 8 | – |
| 9 | 7,5A ALT SENCING (зарядка) |
| 10 | 20А DOME (электро привод и освещение салона) |
| 11 | 30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 ) |
| Реле | |
| А | STARTER – Стартер |
| В | HEATER – Отопитель |
| С | EFI MAIN – Система впрыска |
| D | ENGINE MAIN – Главное реле |
| Е | HEAD – Фары |
| F | HORN – Сигнал |
| G | FAN №1 – Вентилятор радиатора |
Вариант 2
Фото – пример
Схема
Расшифровка
| Реле А – реле №1 э/дв. вентилятора системы охлаждения, В – реле стартера, С – реле звукового сигнала, D – реле фар, Е – реле системы впрыска, F – реле №2 э/дв. вентилятора системы охлаждения, G – реле №3 э/дв. вентилятора системы охлаждения, Н – реле кондиционера; |
| Плавкие вставки 1 – ALT 100А (120А для двигателей 3S-FSE), 2 – ABS 60A, 3 – HTR 40A; |
Предохранители
|
Отдельные предохранители и реле могут устанавливаться вне данного блока.
