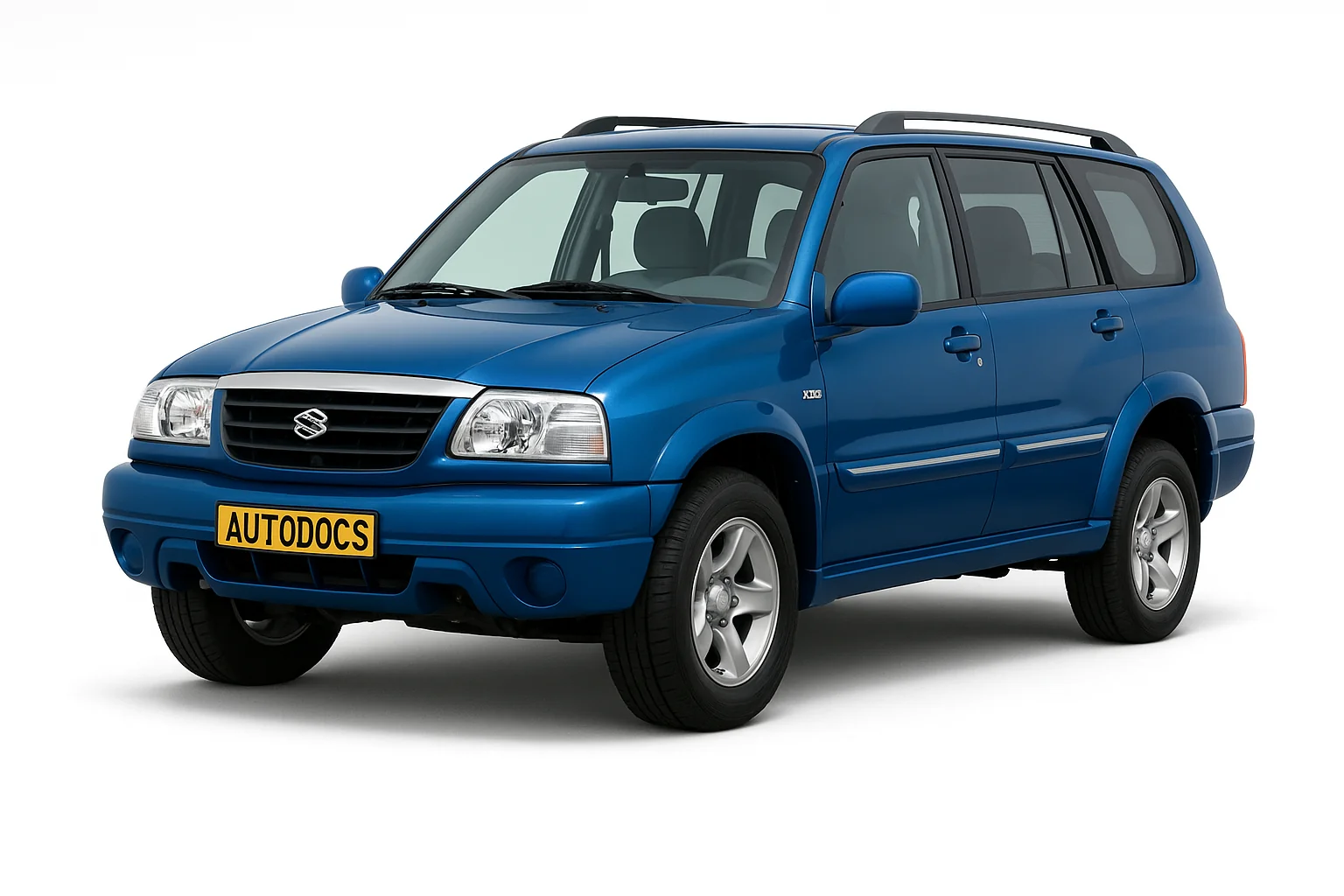

Suzuki Vitara производится в четырех поколениях с 1988 года по настоящее время и поставляется по всему миру. Для некоторых рынков модель получила приставку «Гранд» в названии и продавалась как Suzuki Grand Vitara XL-7. В нашем материале вы найдете описание блоков предохранителей и реле второго поколения Сузуки Гранд Витара ХЛ-7 выпускавшегося в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, и 2005 году 1 поколения. Мы покажем места расположения блоков, их фотографии и схемы. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение их элементов может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения. А если не подходит год выпуска, изучите описание для Grand Vitara 2.
Содержание
Блок под капотом
Находится с правой стороны, рядом с аккумуляторной батареей.
Вариант 1

№ | A | Описание |
---|---|---|
F1 | (15А / 25А) | Дополнительное оборудование |
F2 | (15А) | Бензин: Управление двигателем |
F3 | (15А) | Правая фара |
F4 | (15А) | |
F5 | (60А) | |
F6 | (З30А) | Блок предохранителей/ реле приборной панели |
F7 | (60А) | Цепи замка зажигания |
F8 | (50А) | Система ABS/ESP |
F9 | (80А / 100А) | |
F10 | (30А) | Управление двигателем |
F11 | (25А) | Система кондиционирования |
Дополнительные элементы
№ | Описание |
---|---|
1 | Предохранитель или реле дополнительного оборудования |
2 | Предохранитель или реле дополнительного оборудования |
3 | Реле компрессора кондиционера |
4 | Реле вентилятора кондиционера |
5 | Предохранители дополнительного оборудования |
Вариант 2


№ | A | Назначение |
---|---|---|
F1 | (15А) | Левая фара |
F2 | (15А) | Управление двигателем |
F3 | (15А) | Стоп-сигналы |
F4 | (25А) | Обогреватель заднего стекла |
F5 | (60А) | Электродвигатель вентилятора отопителя |
F6 | (60А) | Система ABS |
F7 | (15А) | Управление двигателем |
F8 | (15А) | Звуковой сигнал |
F9 | (25А) | Система кондиционирования |
F10 | (15А) | Противотуманные фары |
F11 | (15А) | Правая фара |
F12 | (60А) | Блок предохранителей/ реле приборной панели |
F13 | (60А) | Цепи замка зажигания |
Реле | ||
1 | Реле системы кондиционирования | |
2 | Реле №1 высокой скорости э/дв вентилятора конденсатора | |
3 | Реле противотуманных фар | |
4 | Реле звукового сигнала | |
5 | Реле э/дв вентилятора конденсатора | |
6 | Реле №2 высокой скорости э/дв вентилятора конденсатора | |
7 | Реле системы управления трансмиссией | |
8 | Реле нагревателя кислородного датчика |
Дополнительные элементы
- (120А) Генератор (главная плавкая вставка на клемме батареи)
- (40А) Дополнительный отопитель
- (40А) Электродвигатель вентилятора системы охлаждения
- (80А) Свечи накаливания
Блок в салоне
Он расположен с водительской стороны под панелью на боковой стенке (закрыт черной крышкой, на которой должно быть нанесена актуально назначение). К нему легче подобраться если снять панель которая под рулевой колонкой (крепится по углам на 4 самореза).
Вариант 1
Сверяйте назначение со своими схемами на крышке блока.
№ | Назначение |
---|---|
A/C | кондиционер |
ABS | АБС |
ALT | генератор |
ALT-S | генератор |
AM | переключатель двигателя |
DEF | обогреватель окон |
DOME | освещение салона |
DOOR | дверь |
ECU | контрольный (управляющий ) модуль двигателя |
EDU | контроль впрыска |
EFI | система электронного контроля впрыска в а/м |
ENG MAIN | главный двигателя |
FAN | вентилятор |
FOG | противотуманка |
Fr | передний |
F-TAIL | задние фонари |
GAUGE | приборная доска, спидометр |
HAZARD | аварийные сигналы |
HAZ-TRN | аварийка-повороты |
HEAD | передние фары |
HEAD LH | передние фары левые |
HEAD RH | передние фары правые |
HORN | звуковой сигнал |
HTR | обогреватель |
I/UP | холостой ход |
IG | зажигание |
IGN | зажигание |
MAIN | главный |
P/W | стеклоподъемник |
POWER | питание |
PWR | питание |
RAD | радио |
Rr / rear | задний |
СIG | прикуриватель |
SPARE | запасной |
ST | стартер |
STOP | стоп-сигнал |
TAIL | задние фонари |
TURN | поворотники |
WASH | стеклоомыватель |
WIP | стеклоочиститель |
WIPER | стеклоочиститель |
Предохранитель прикуривателя обозначен как CIGAR на 20 либо 25А.
Рядом могут находится отдельные реле.
Общая схема реле
Fuel Pump Relay — Реле топливного насоса.
Вариант 2

№ | A | Описание |
---|---|---|
F1 | 15А | |
F2 | 15А | Задний противотуманный фонарь |
F3 | 20А | Центральный замок |
F4 | 15А | Управление двигателем |
F5 | 20А | Подогреватель топливного фильтра |
F6 | 15А | Аварийная сигнализация |
F7 | 15А | |
F8 | 15А | |
F9 | 30А | Электродвигатель вентилятора отопителя |
F10 | 30А | Электропривод стеклоподъемников |
F11 | 30А | Резерв |
F12 | 15А | Управление двигателем |
F13 | 10А | |
F14 | 15А | Очиститель/ омыватель лобового стекла |
F15 | 20А | Прикуриватель |
F16 | 15А | Подогрев сидений |
F17 | 15А | |
F18 | 25А | Люк |
F19 | 20А |
За прикуриватель отвечает предохранитель номер 15 на 20А.
