RU Представляем схемы электрооборудования, такой машины как Volvo S40 1996-2002 г.в. Volvo S40 — единственный автомобиль в своем классе, на который устанавливается надуваемая занавеска безопасности (IC) в стандарте для всех вариантов исполнения. Также устанавливается двухуровневая подушка безопасности. Множество изменений было сделано в ходовой части: новая подвеска передних колес, новые опоры двигателя, что значительно увеличивает комфорт при вождении, защиту от шума, а также управляемость на зимней дороге. Интерьер салона претерпел значительную модернизацию. Серьезно модифицировали центральную консоль: новая панель климат-контроля, новые положения органов управления, более удобная нижняя полка, новый дизайн аудиосистемы, органы управления окнами и зеркалами перенесены на двери. Добавили новую многофункциональную консоль над тоннелем, новые сидения и два новых вида обивки.

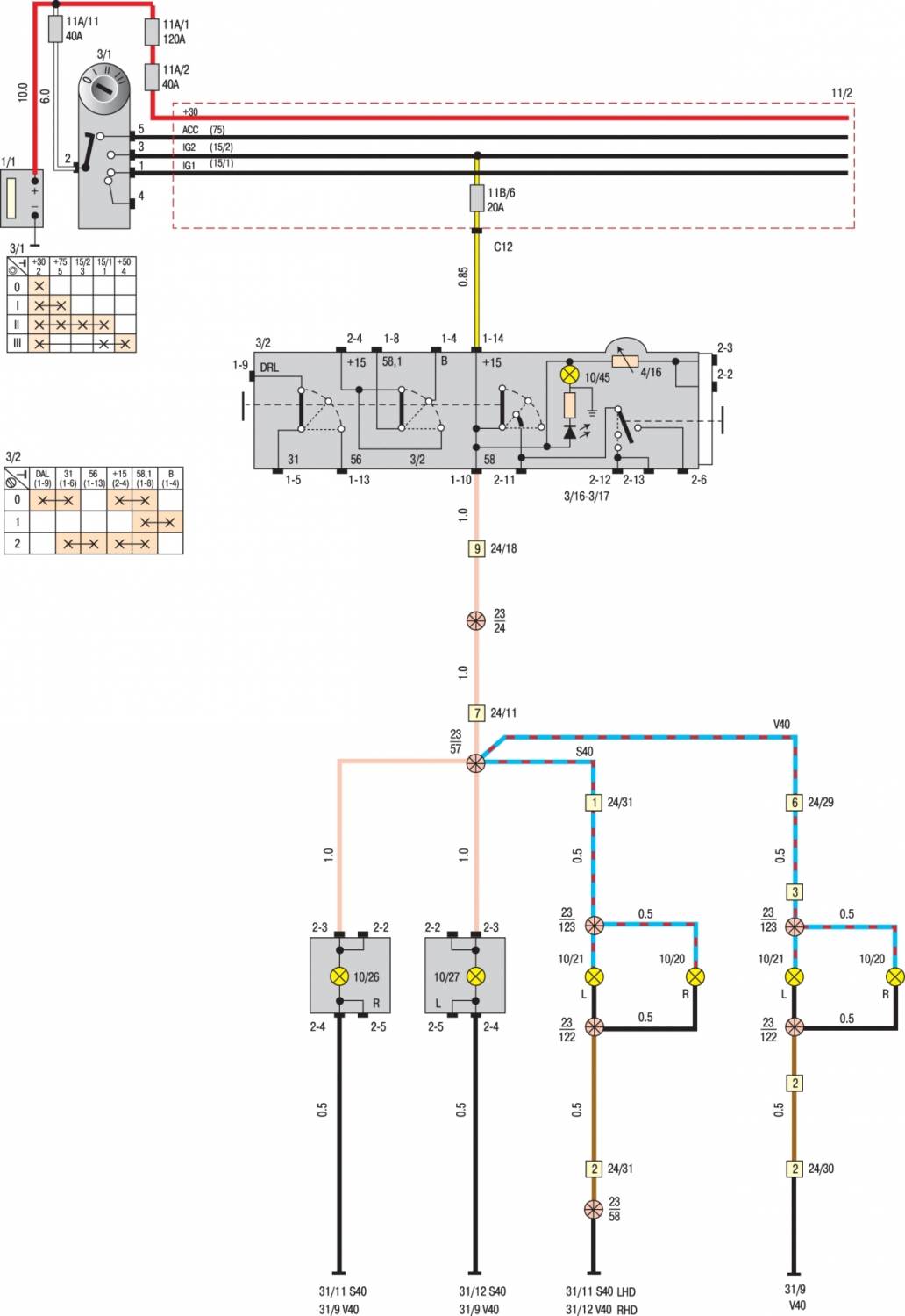

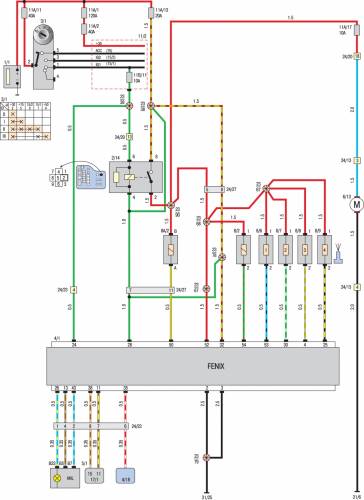

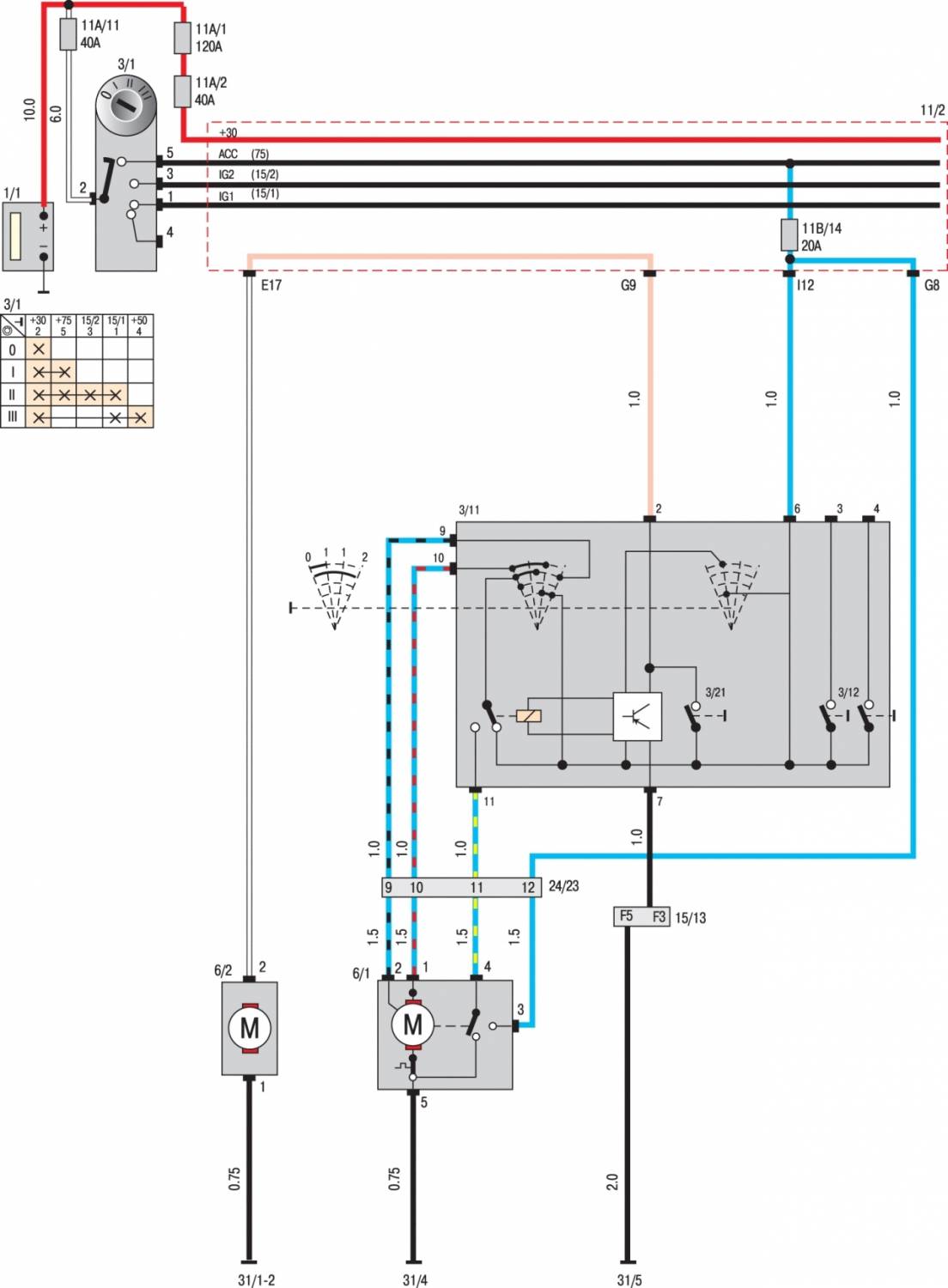

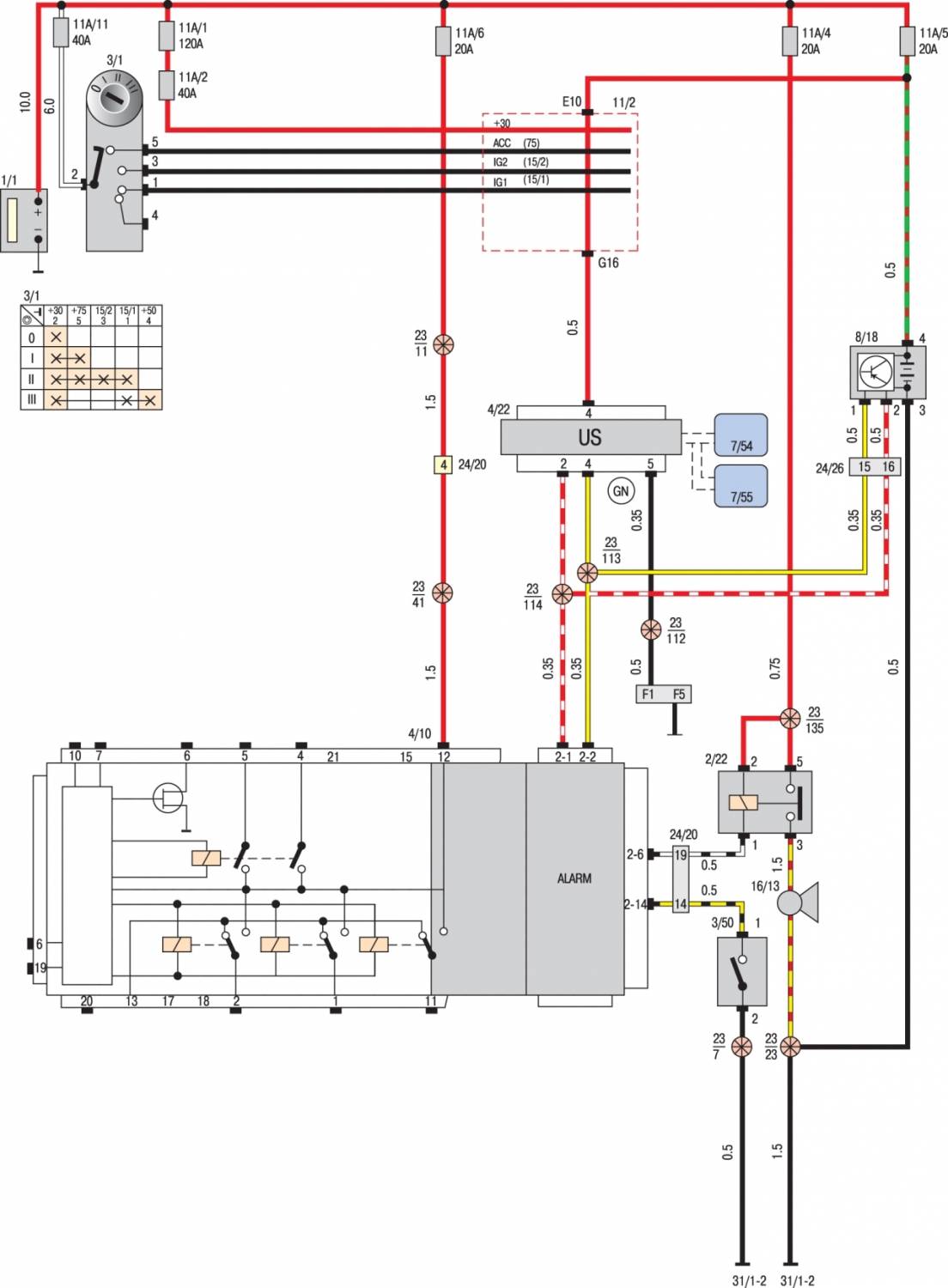

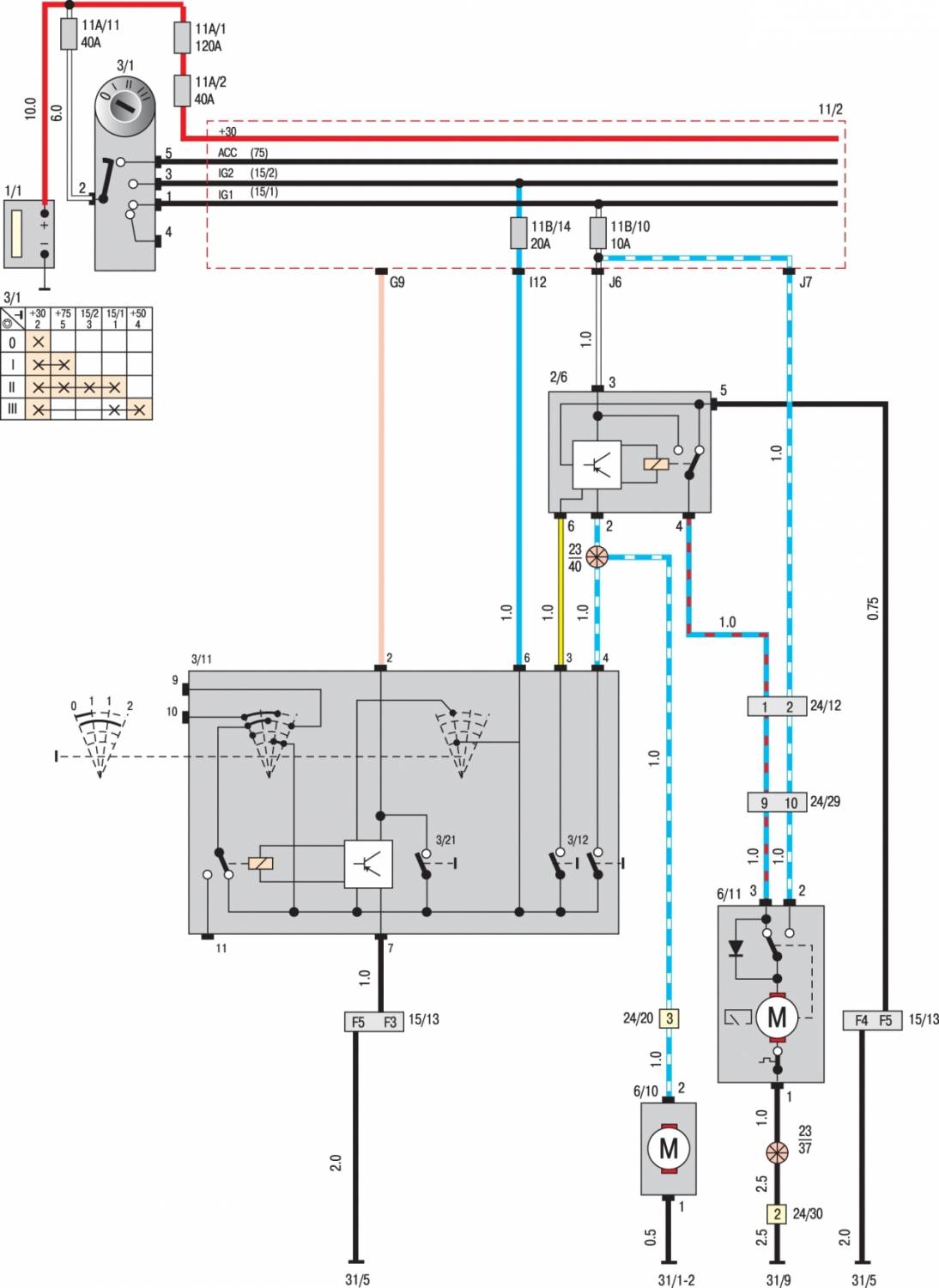

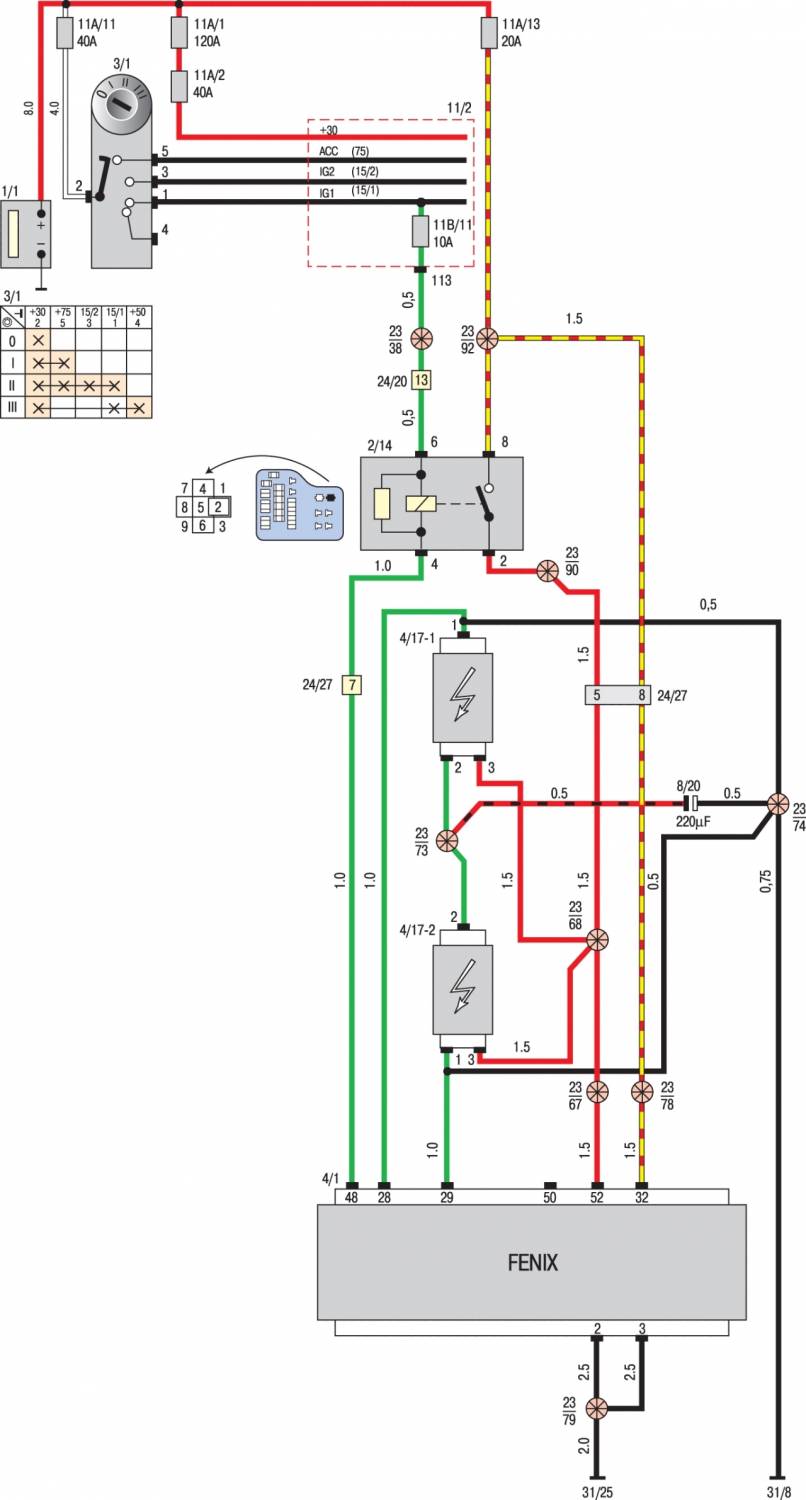

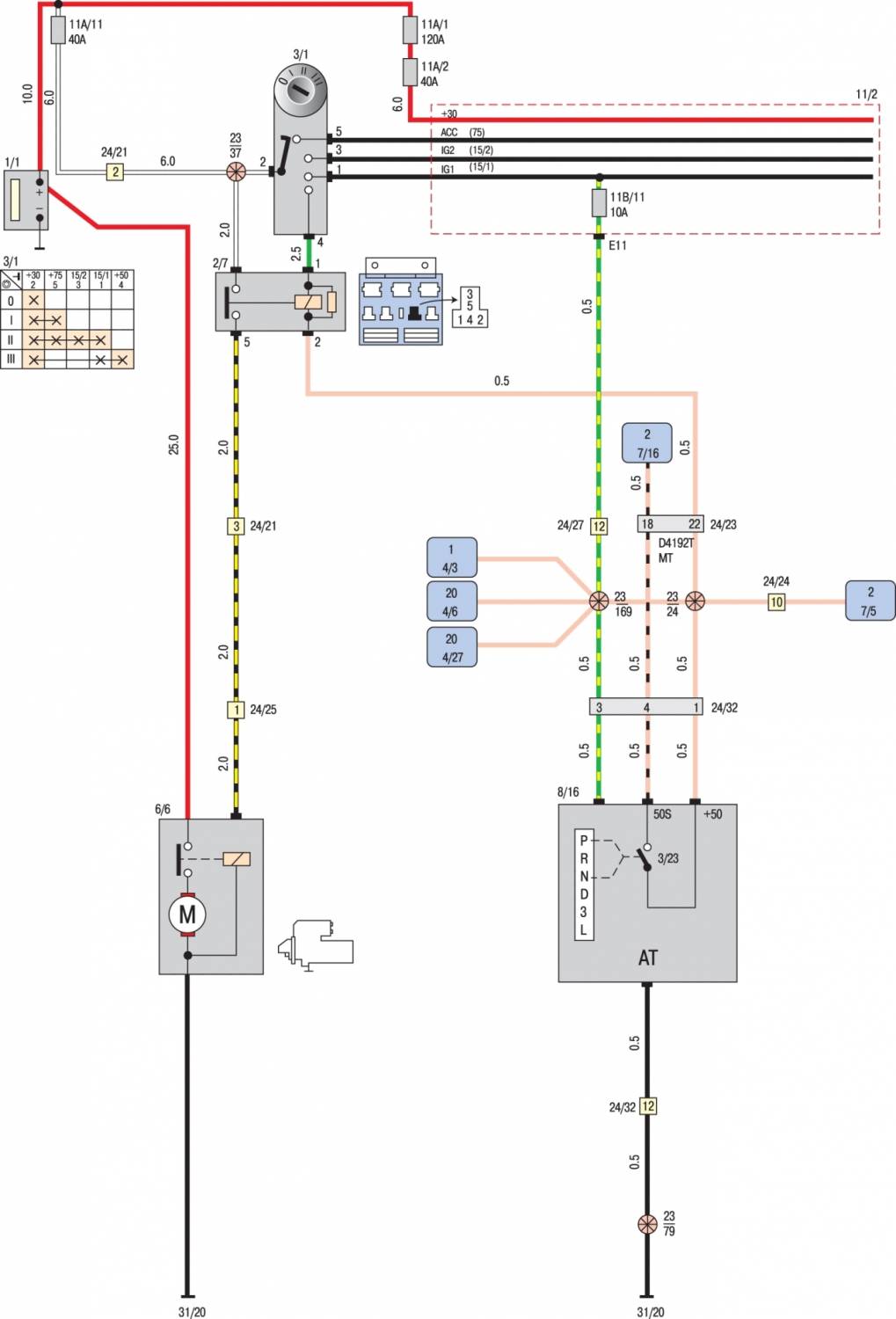

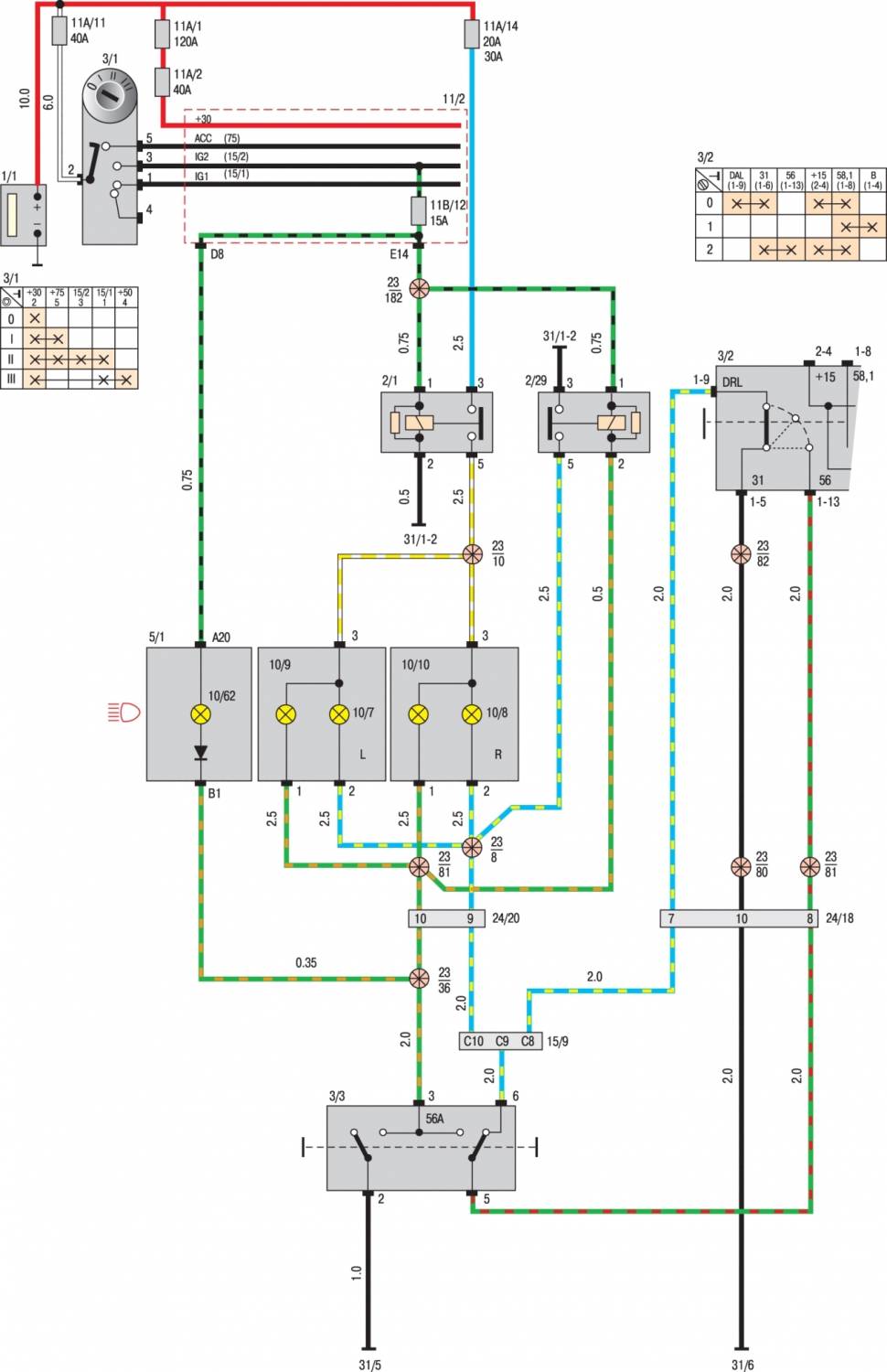

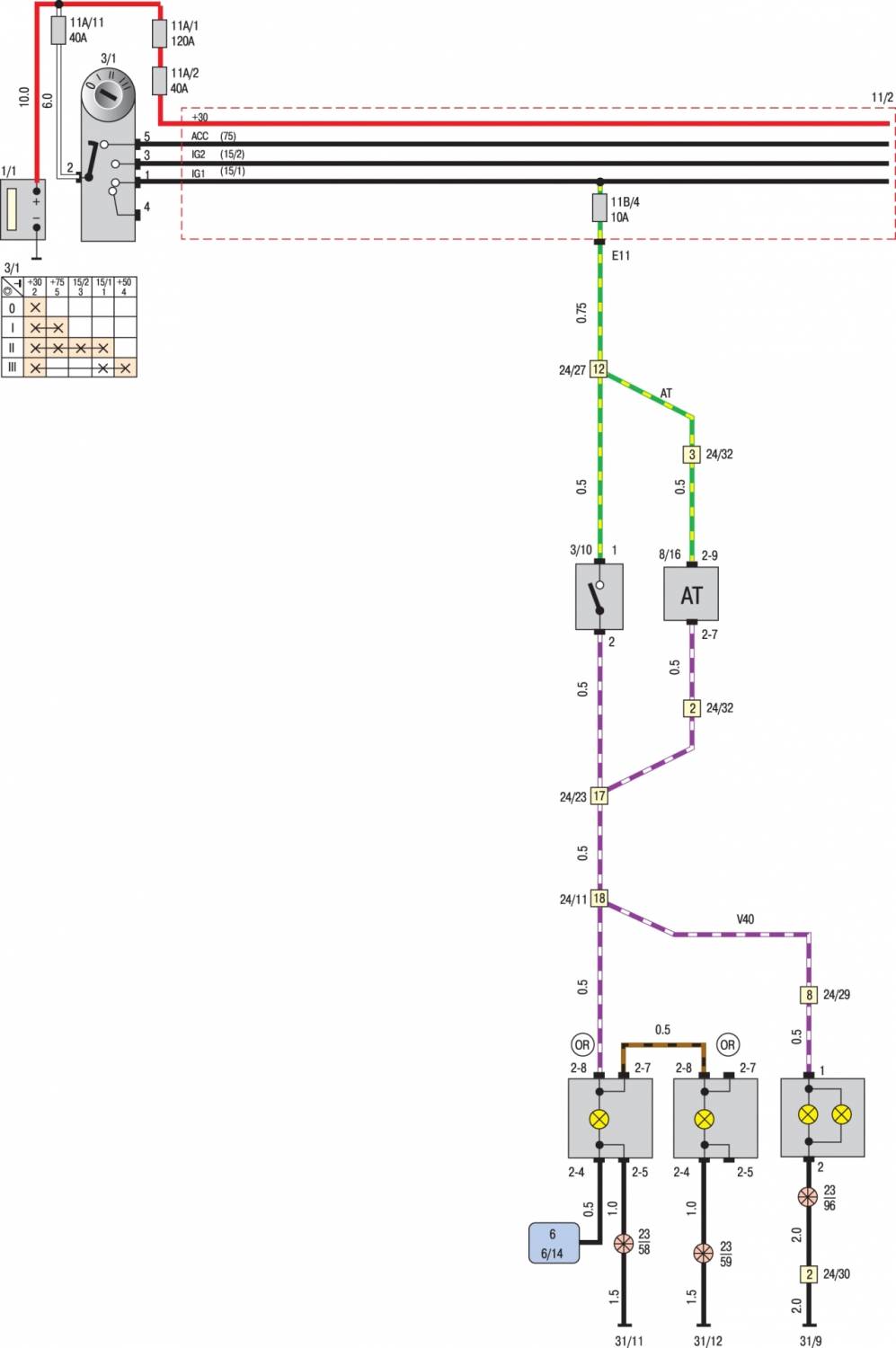

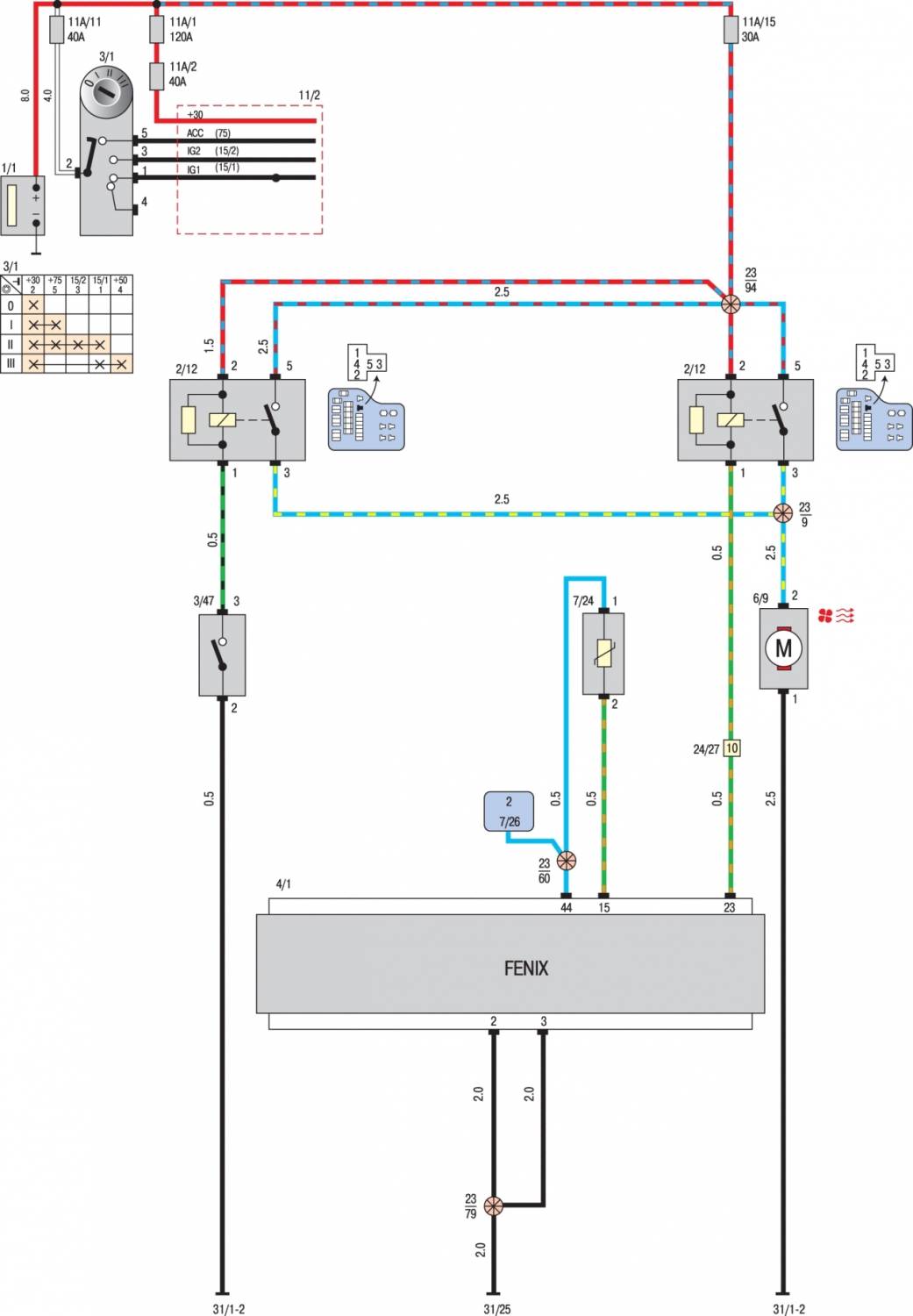

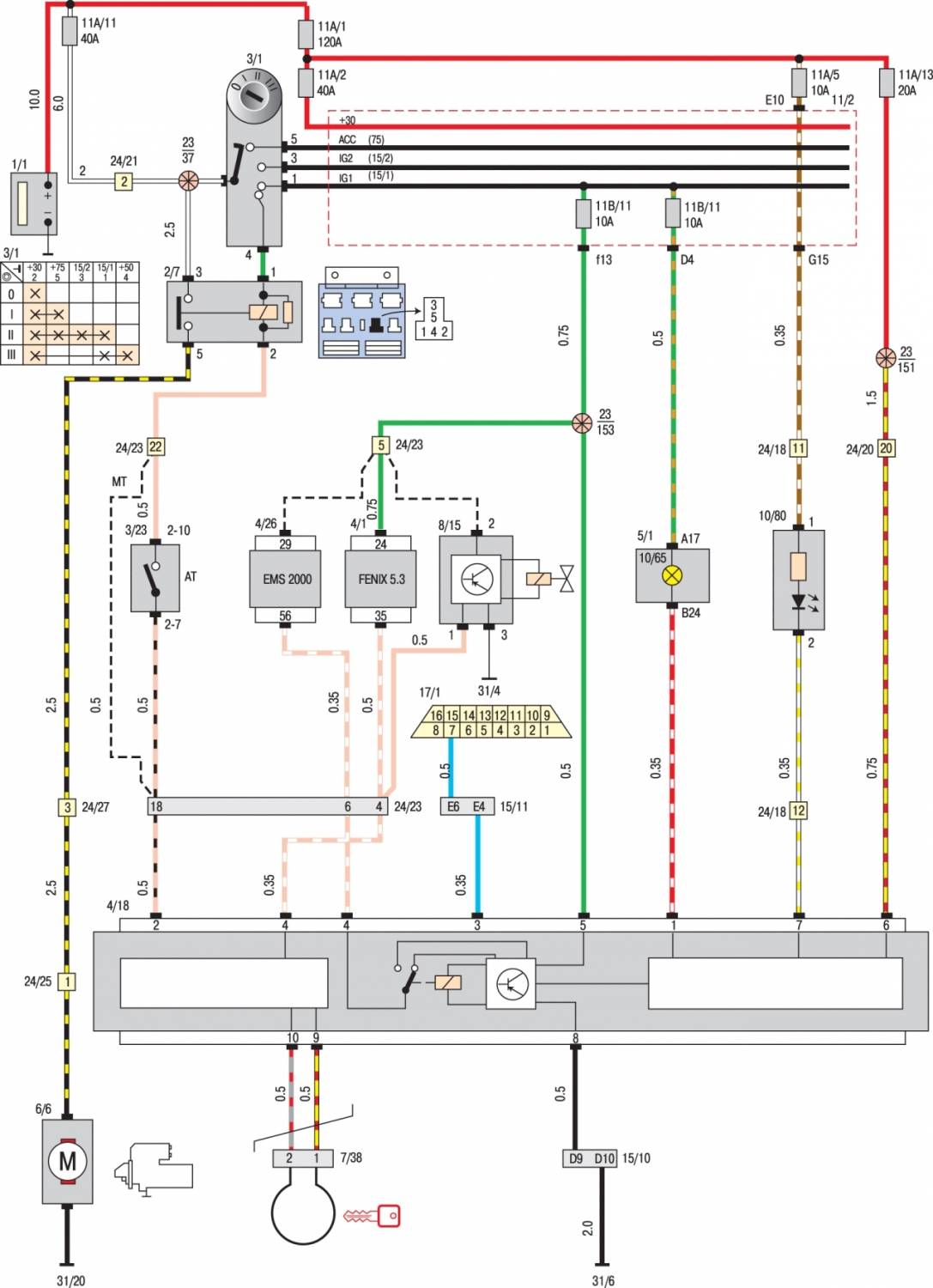

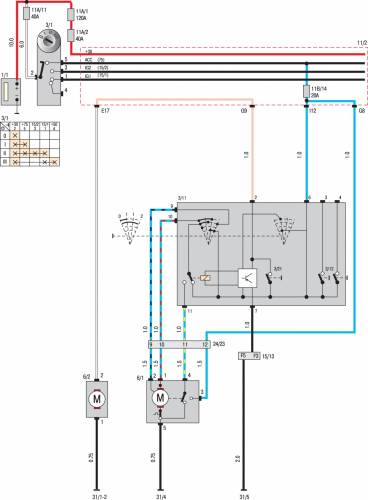

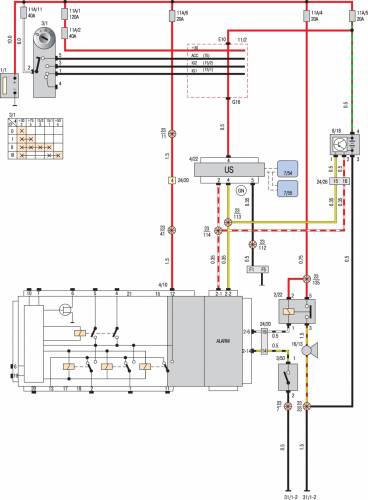

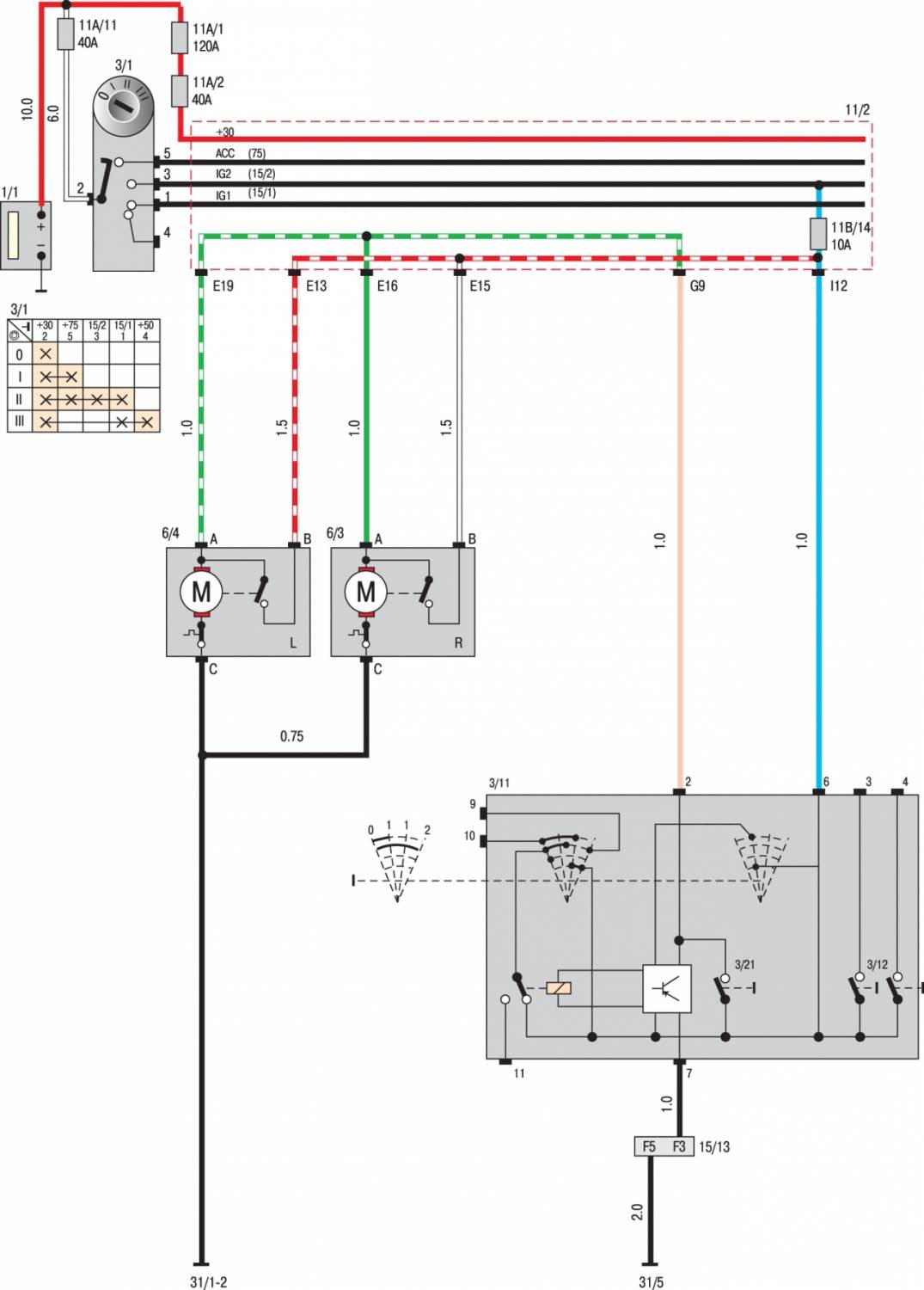

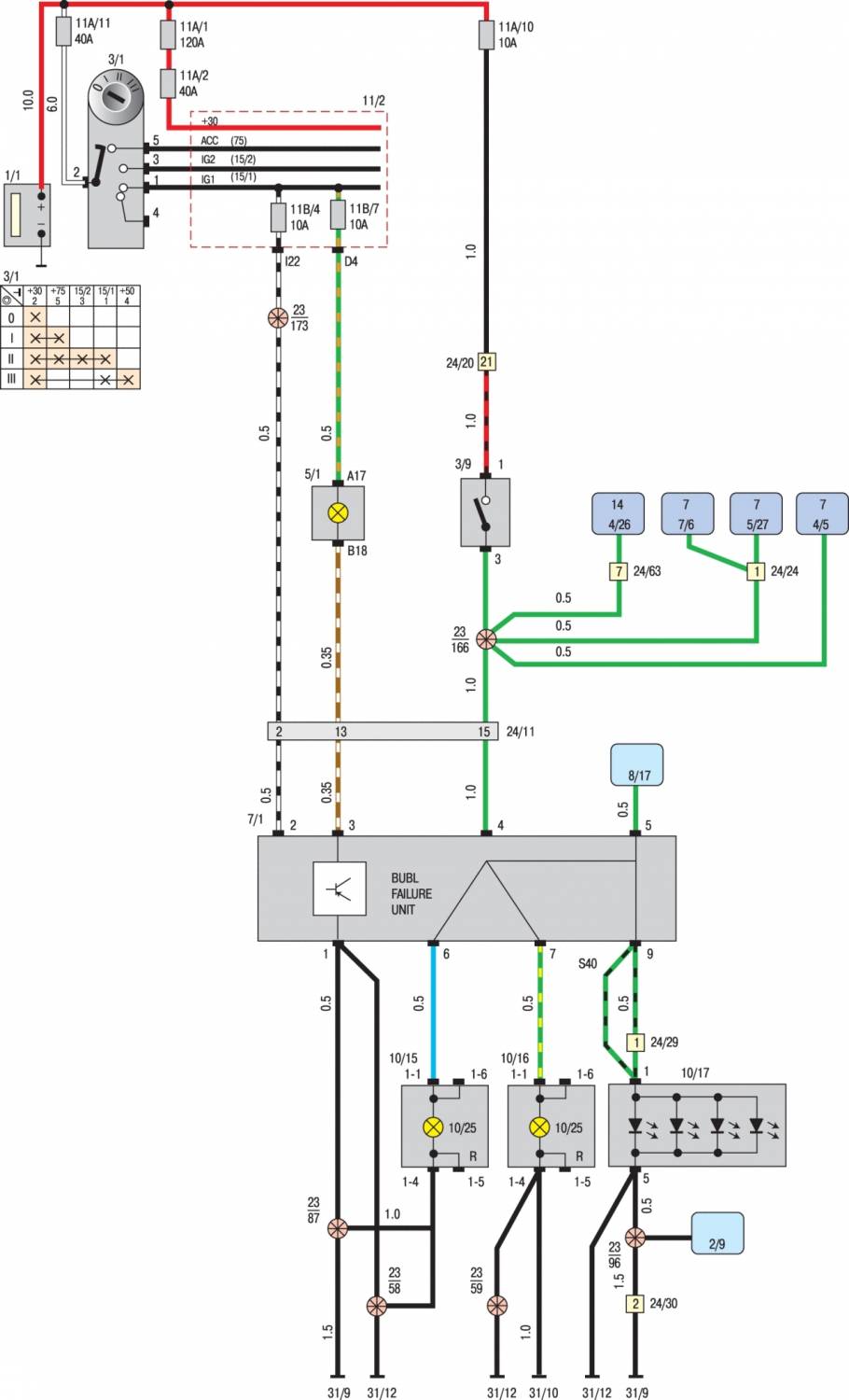

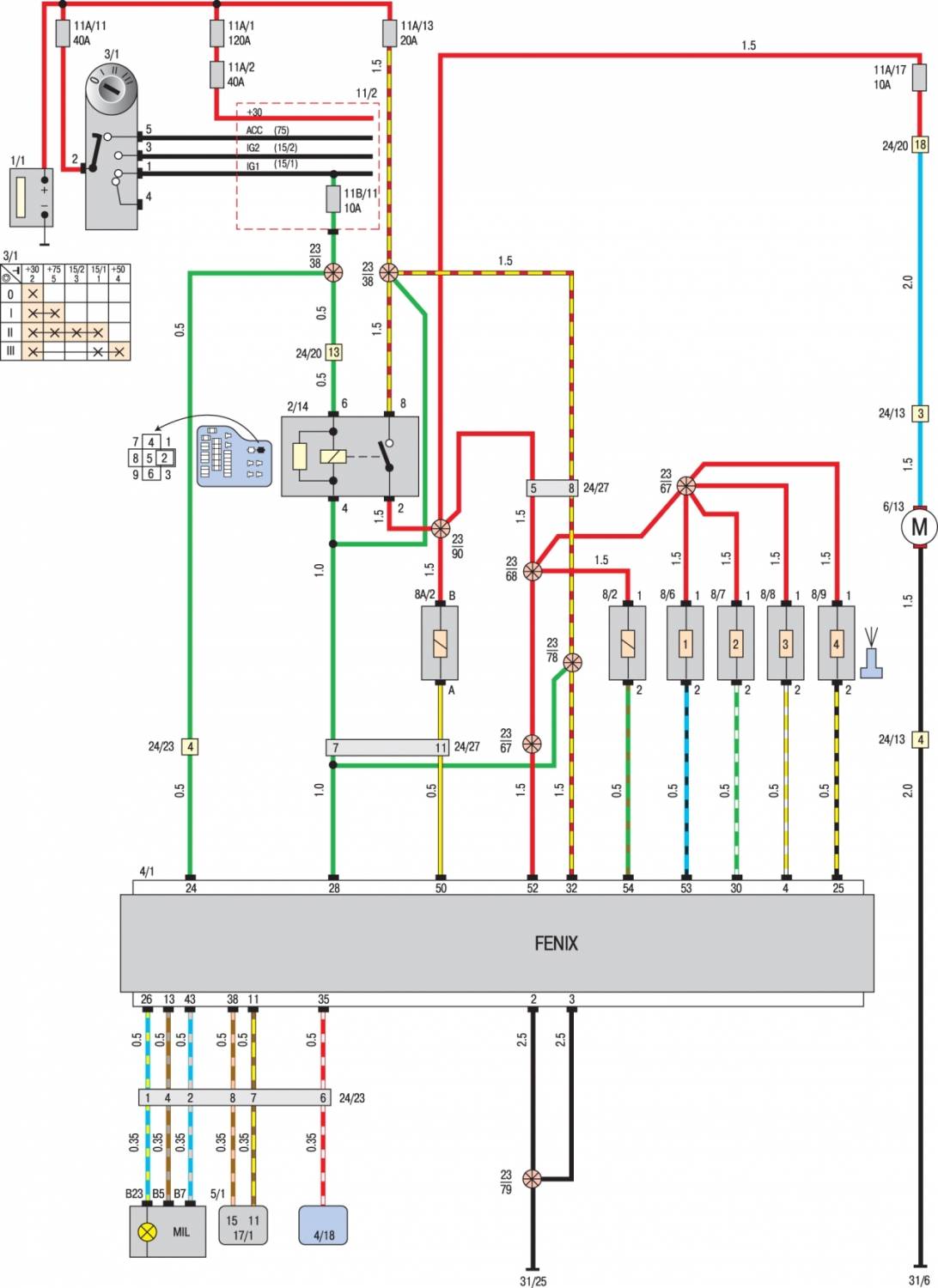

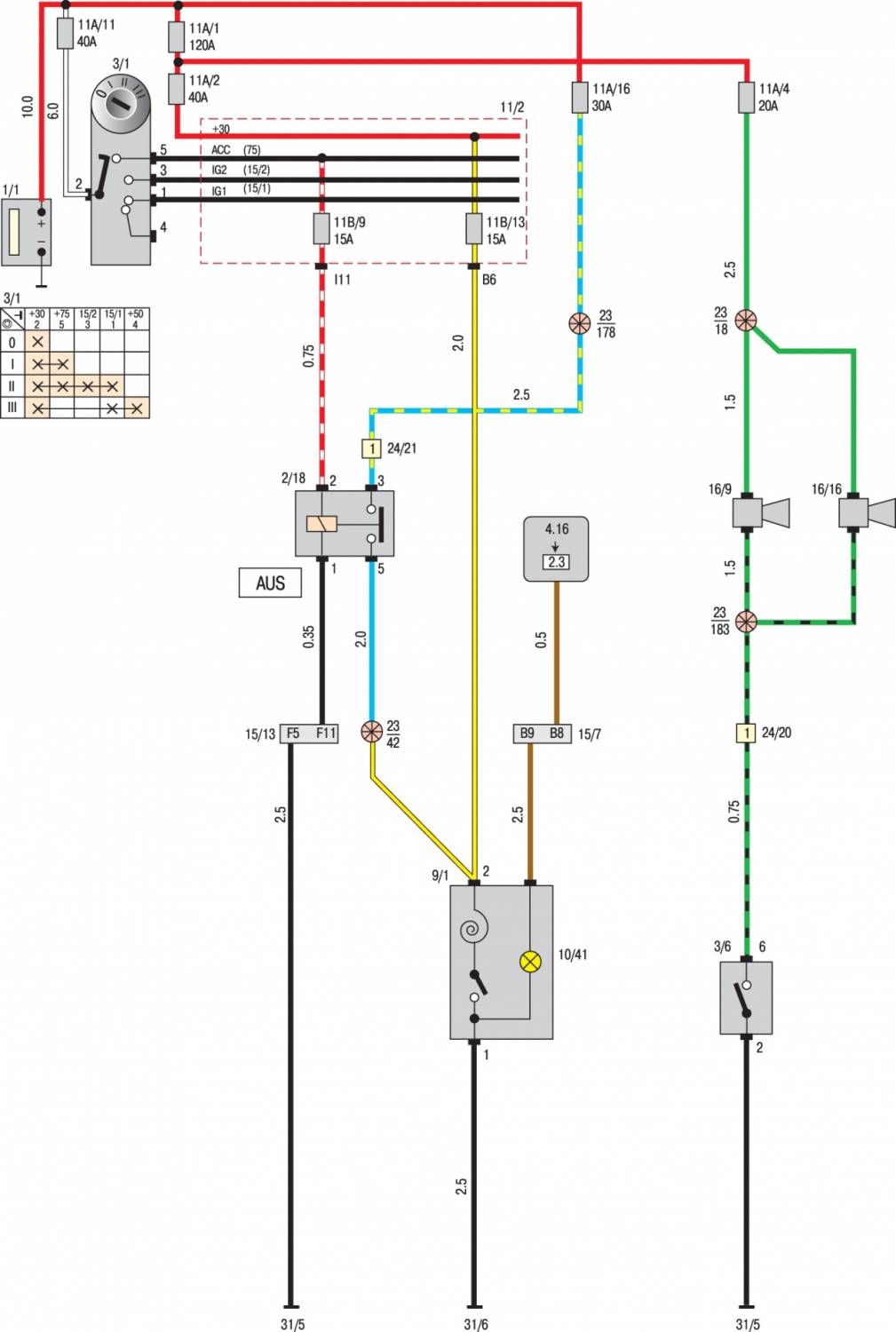

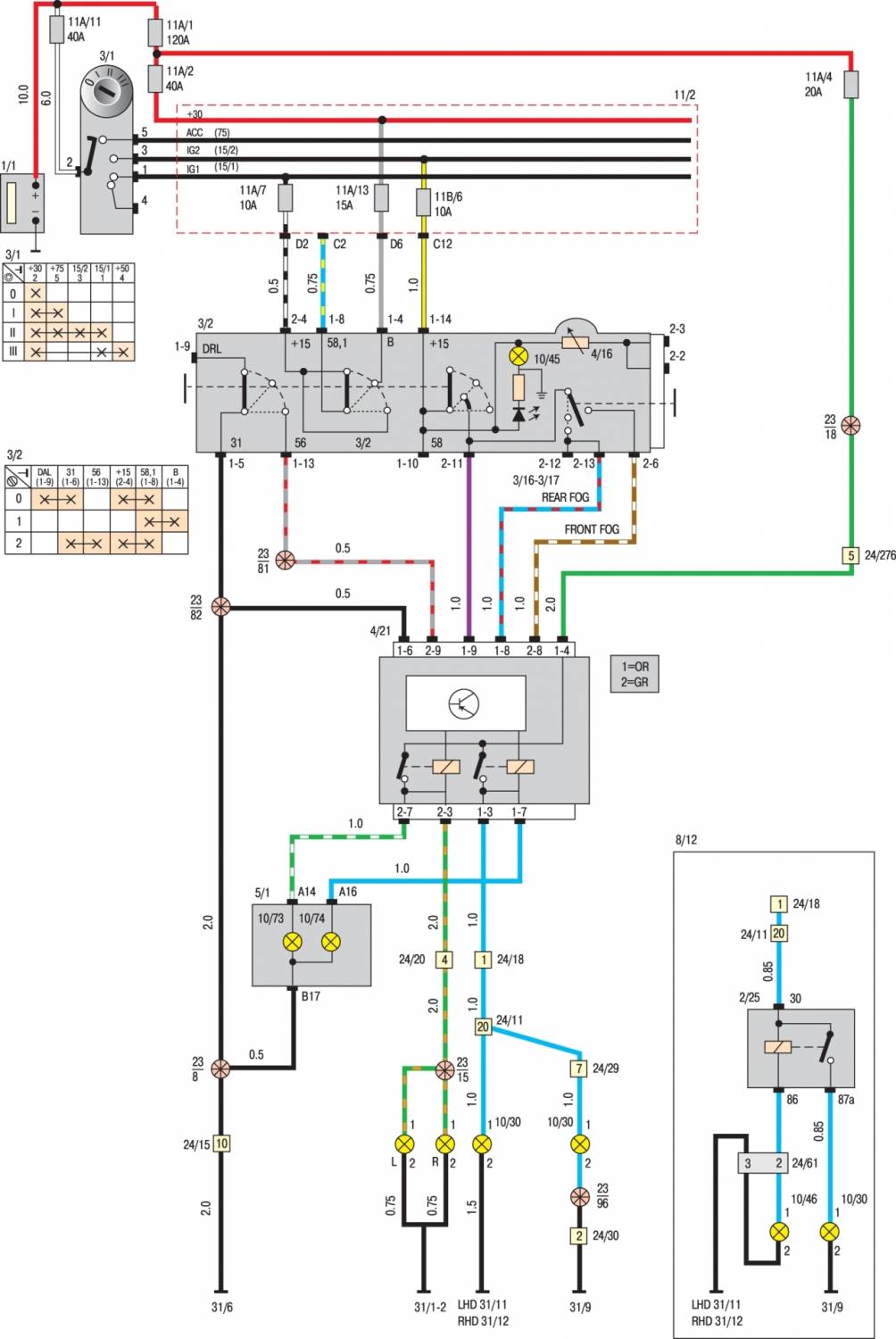

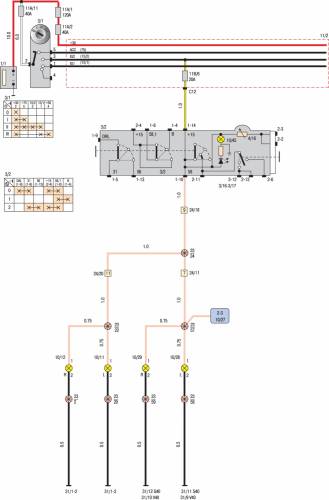

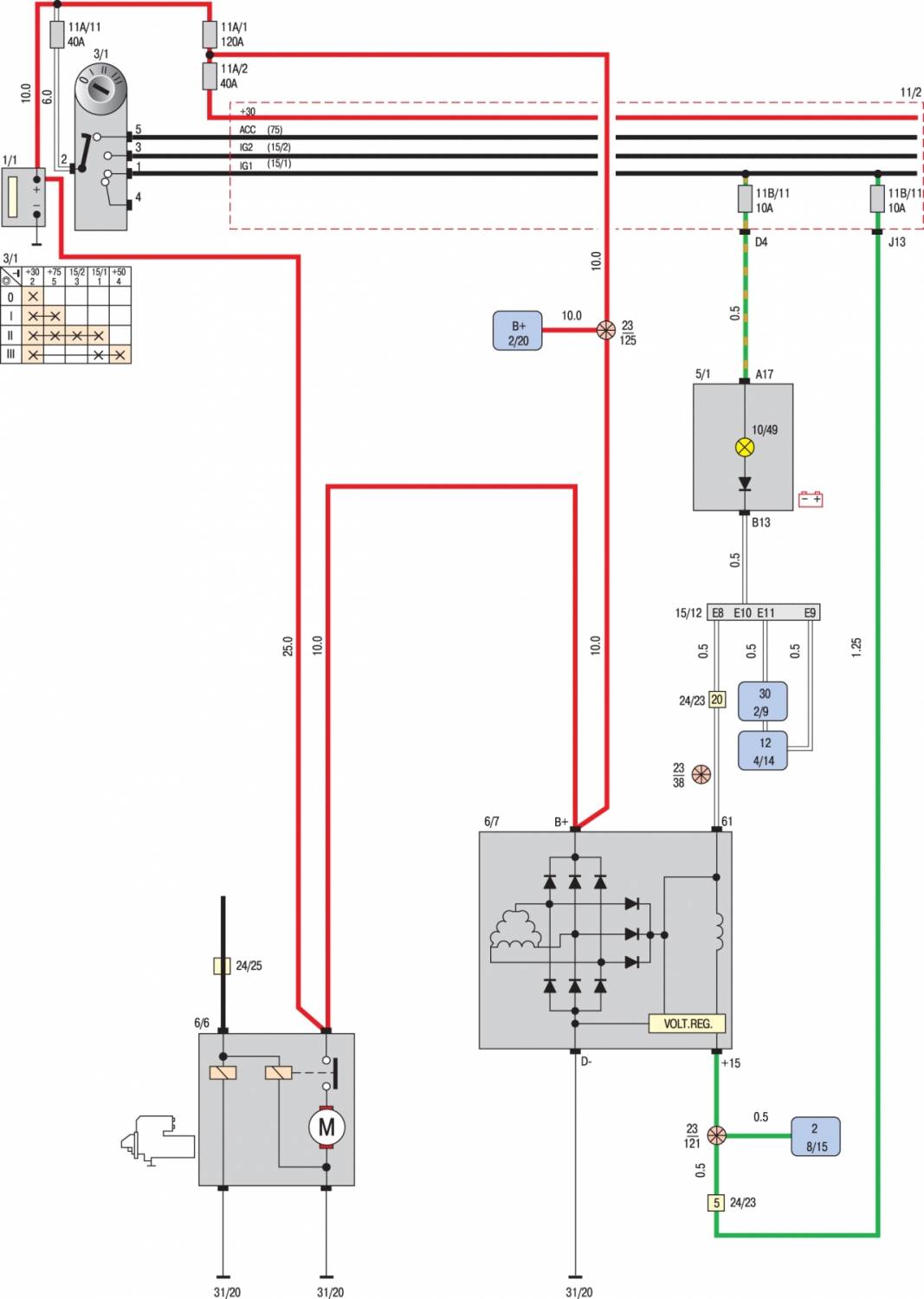

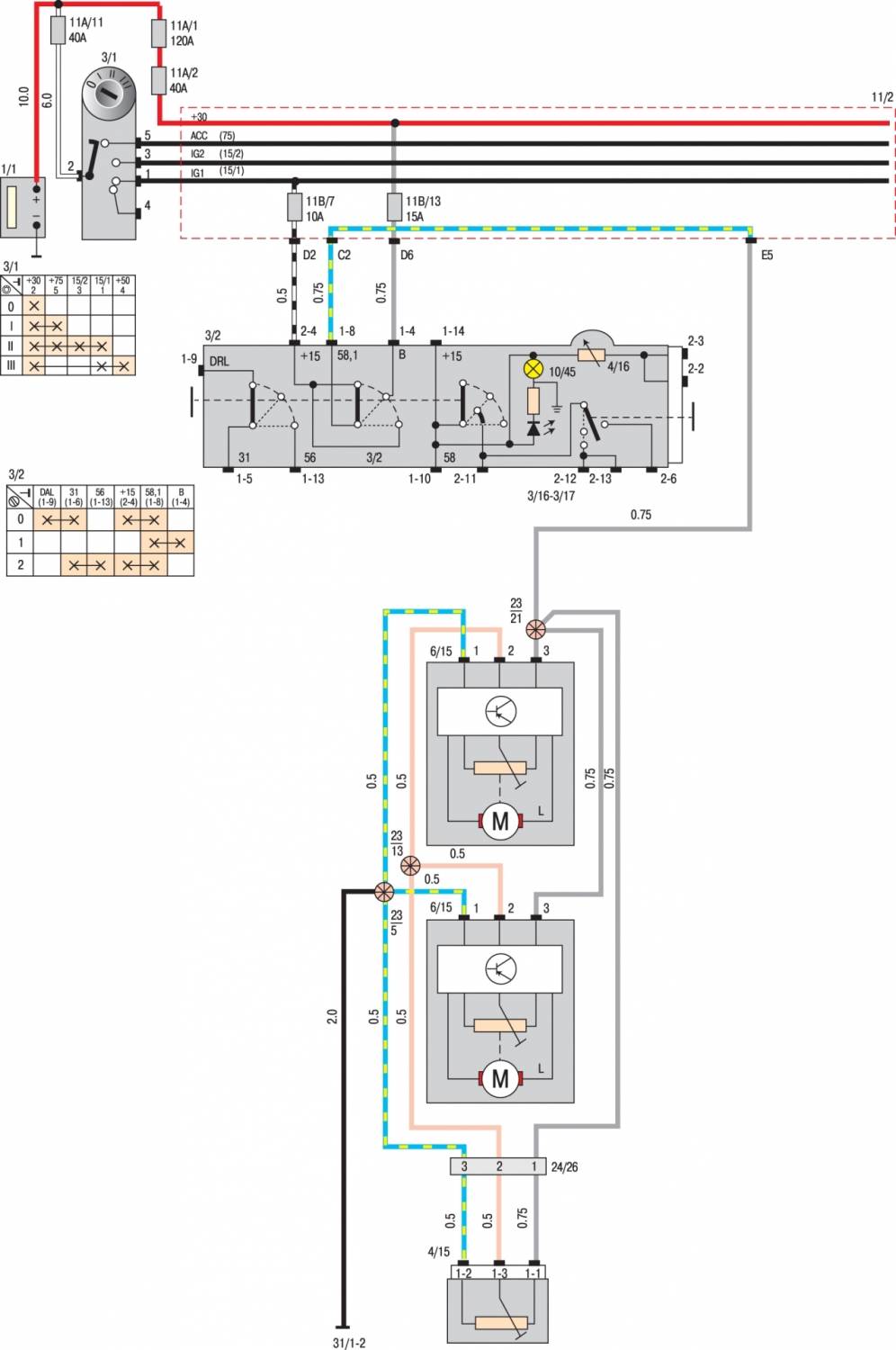

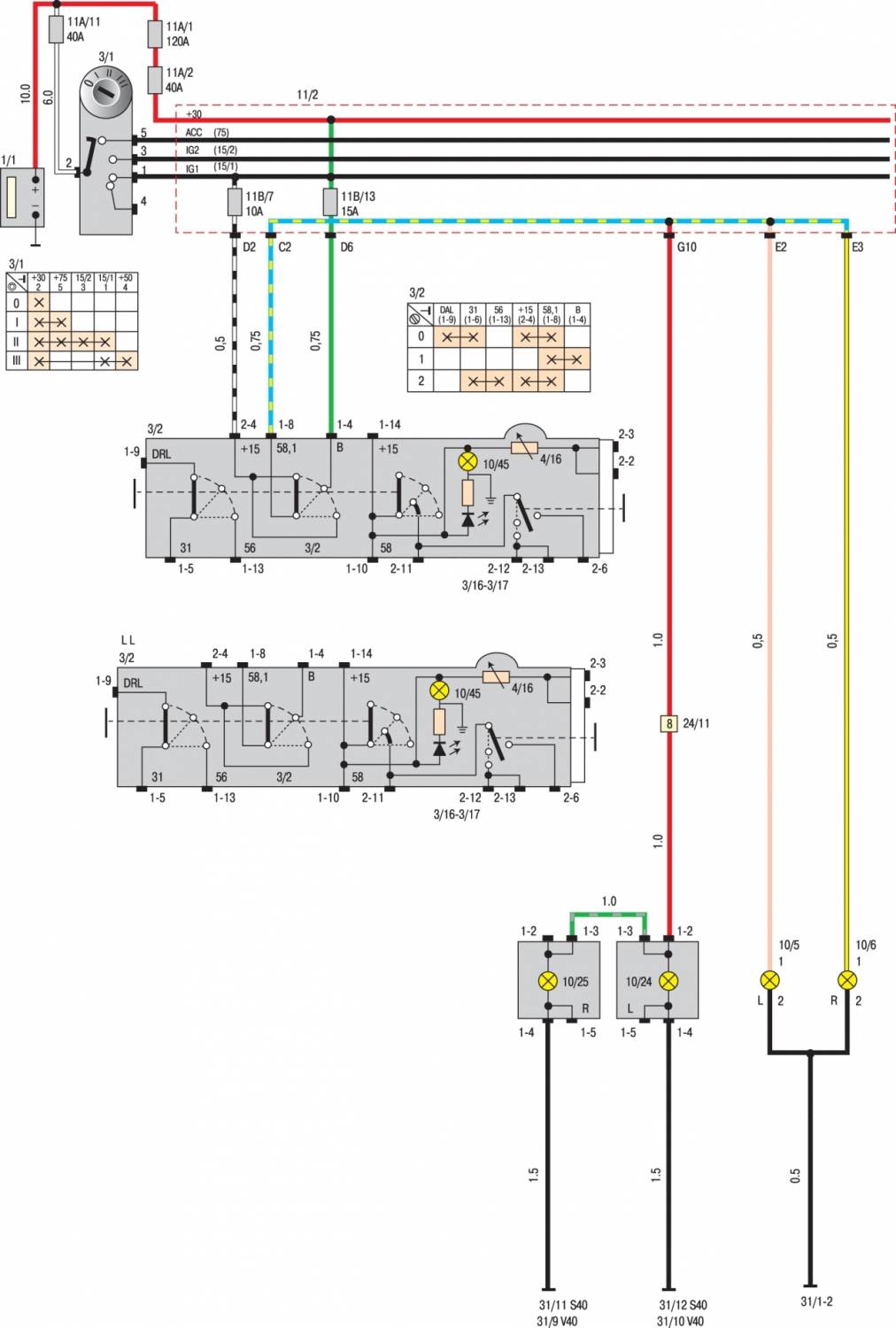

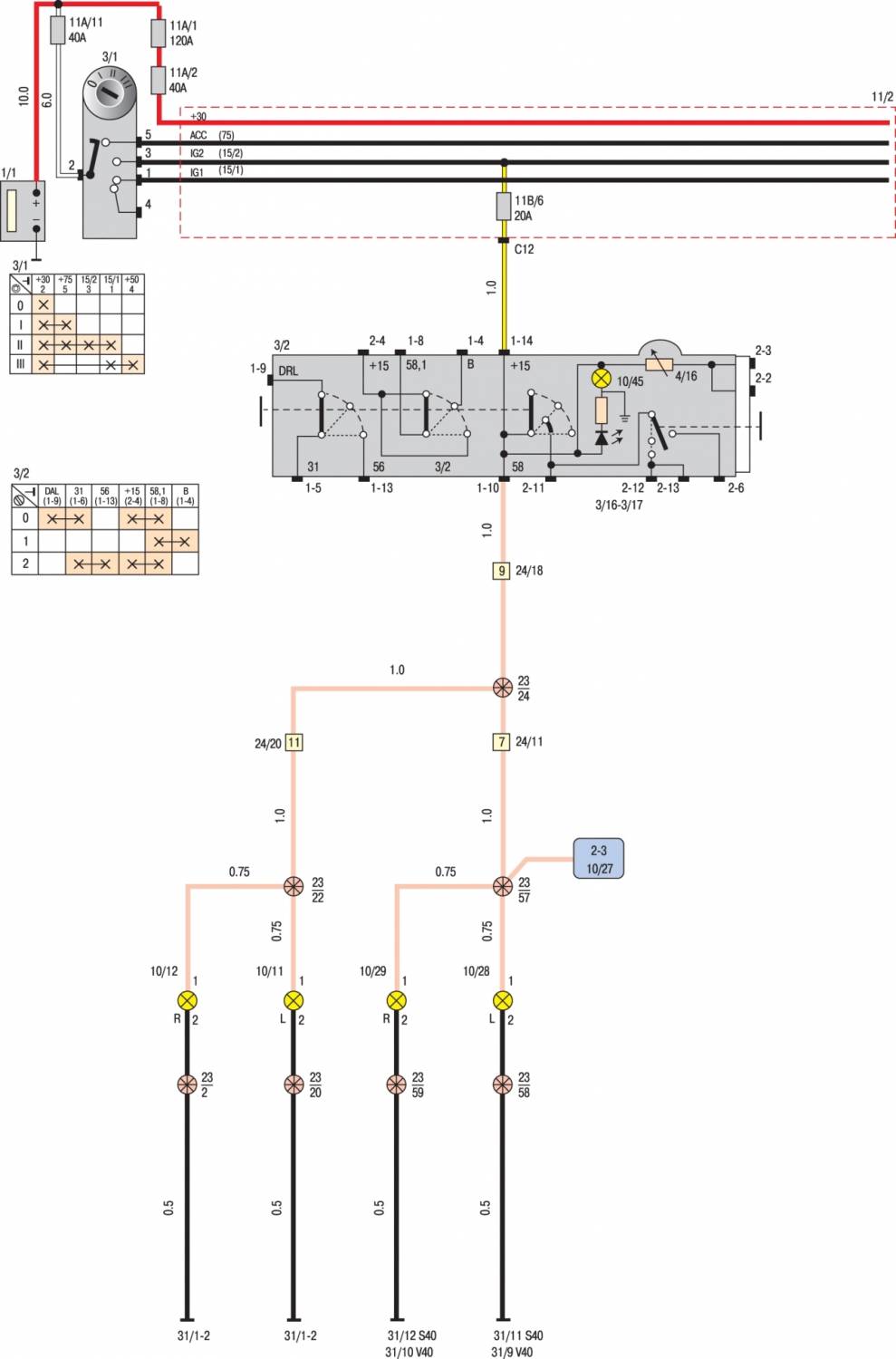

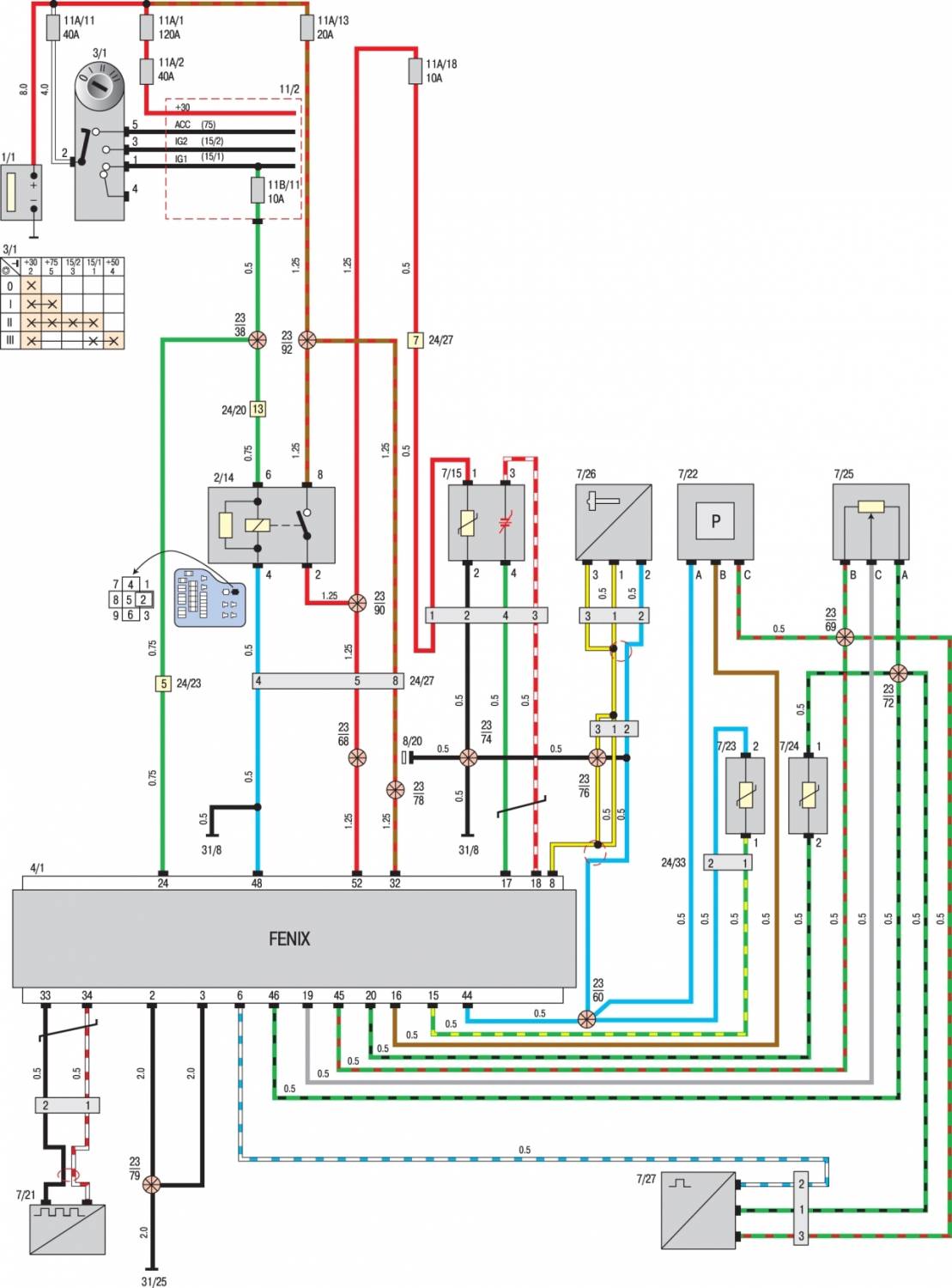

Электросхемы оборудования на Volvo S40 — базовая комплектация
Частые вопросы: предохранители и реле Вольво С40
Где находится блок предохранителей на Вольво С40?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Вольво С40 — в разделе о расположении блоков.
Какой предохранитель отвечает за магнитолу на Вольво С40?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Почему перегорают предохранители один за другим на Вольво С40?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Вольво С40?
Схема и таблица предохранителей Вольво С40 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Вольво С40?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Вольво С40 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Вольво С40?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Вольво С40?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Вольво С40 находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
