В этой статье вы найдете все цветные схемы электрооборудования на Chevrolet Niva с 2009 г.в. Chevrolet NIVA — автомобиль с постоянным механическим полным приводом. Внедорожный арсенал включает в себя понижающую передачу и принудительную блокировку межосевого дифференциала. Благодаря этому Chevrolet NIVA всегда готова к покорению серьезного бездорожья и уверенно чувствует себя на любом дорожном покрытии.

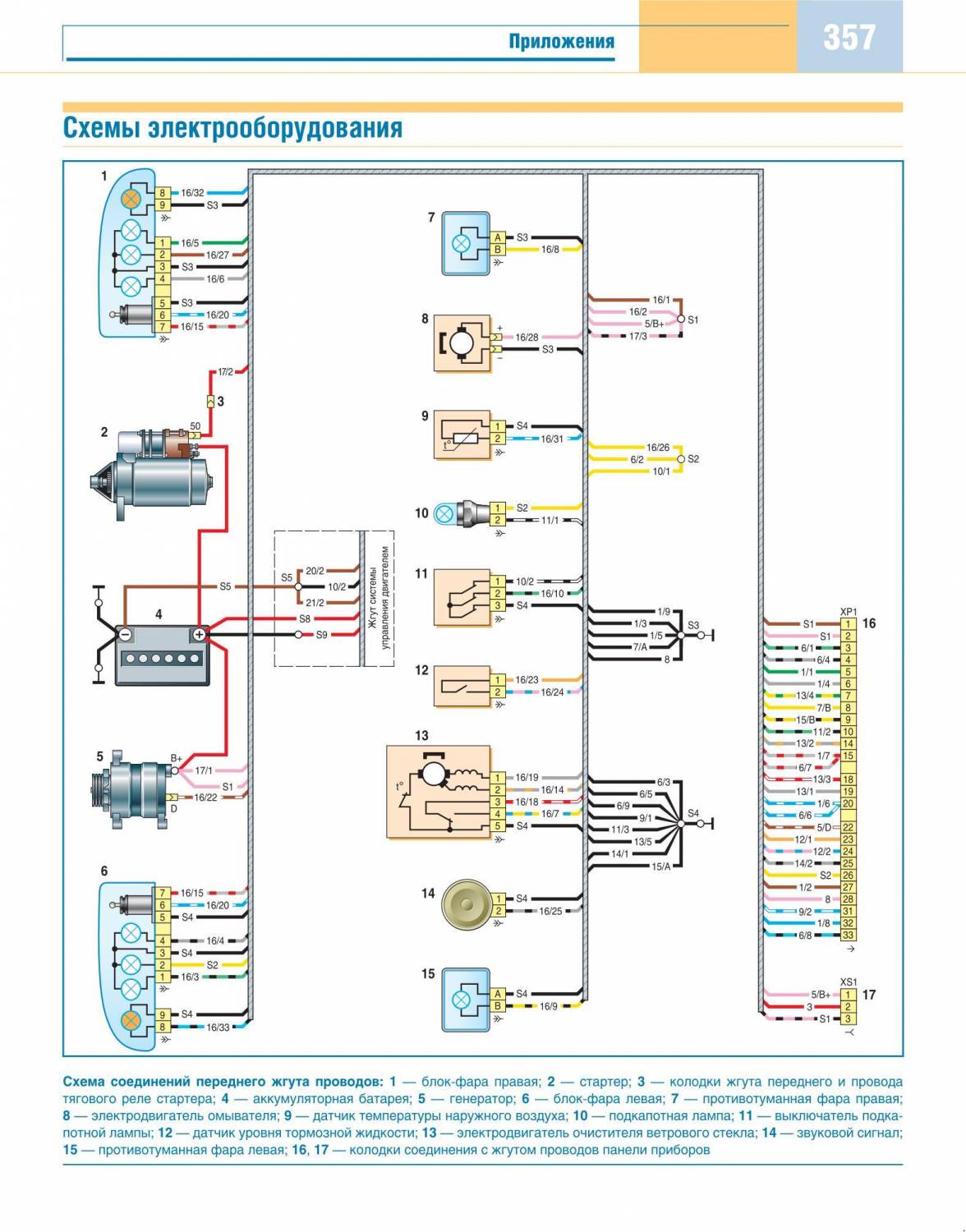

Схема соединений переднего жгута проводов

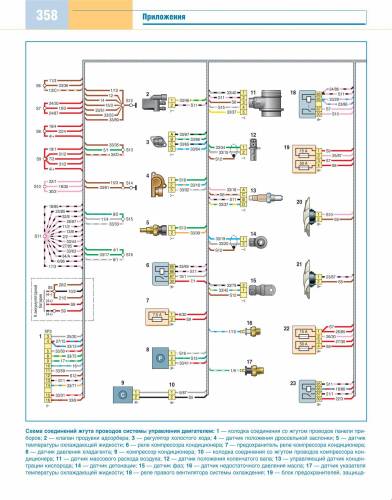

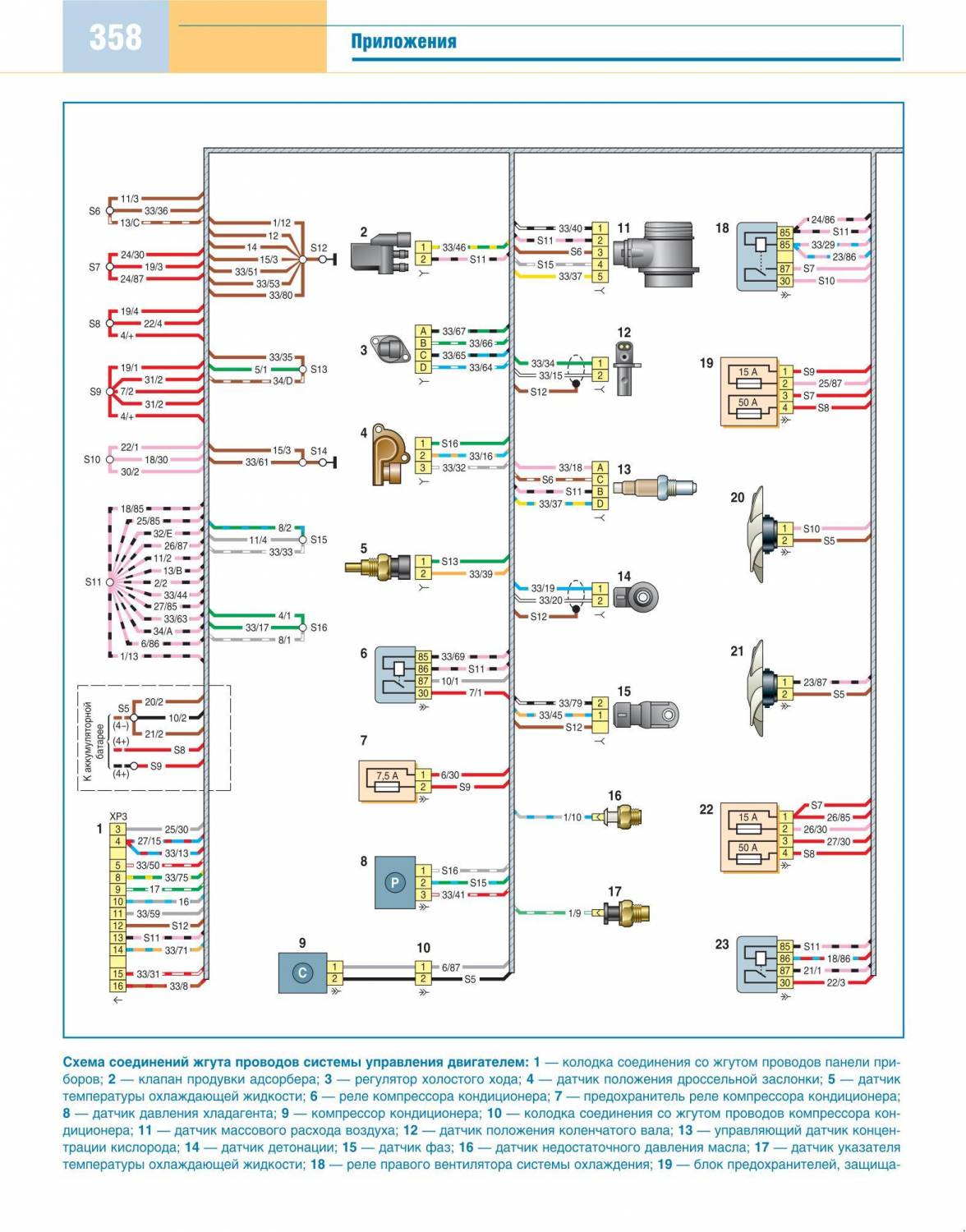

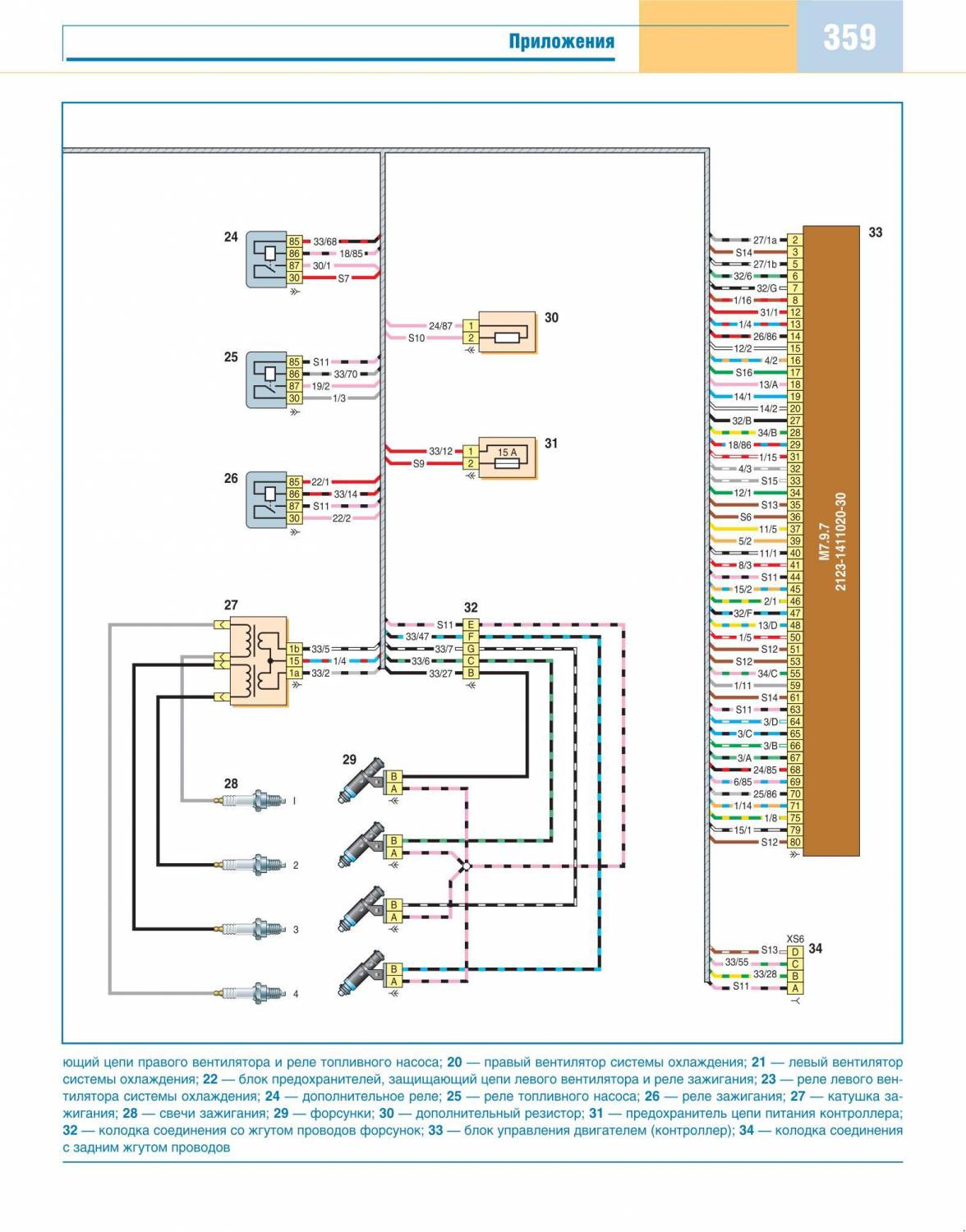

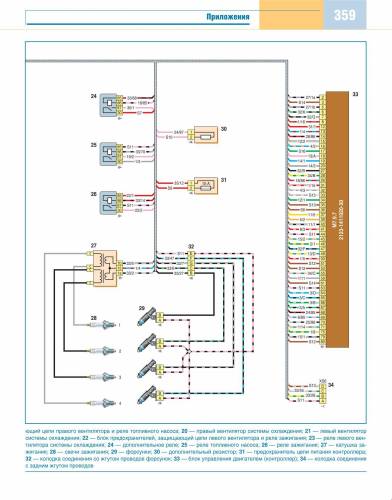

Электросхема соединений жгута проводов системы управления двигателем

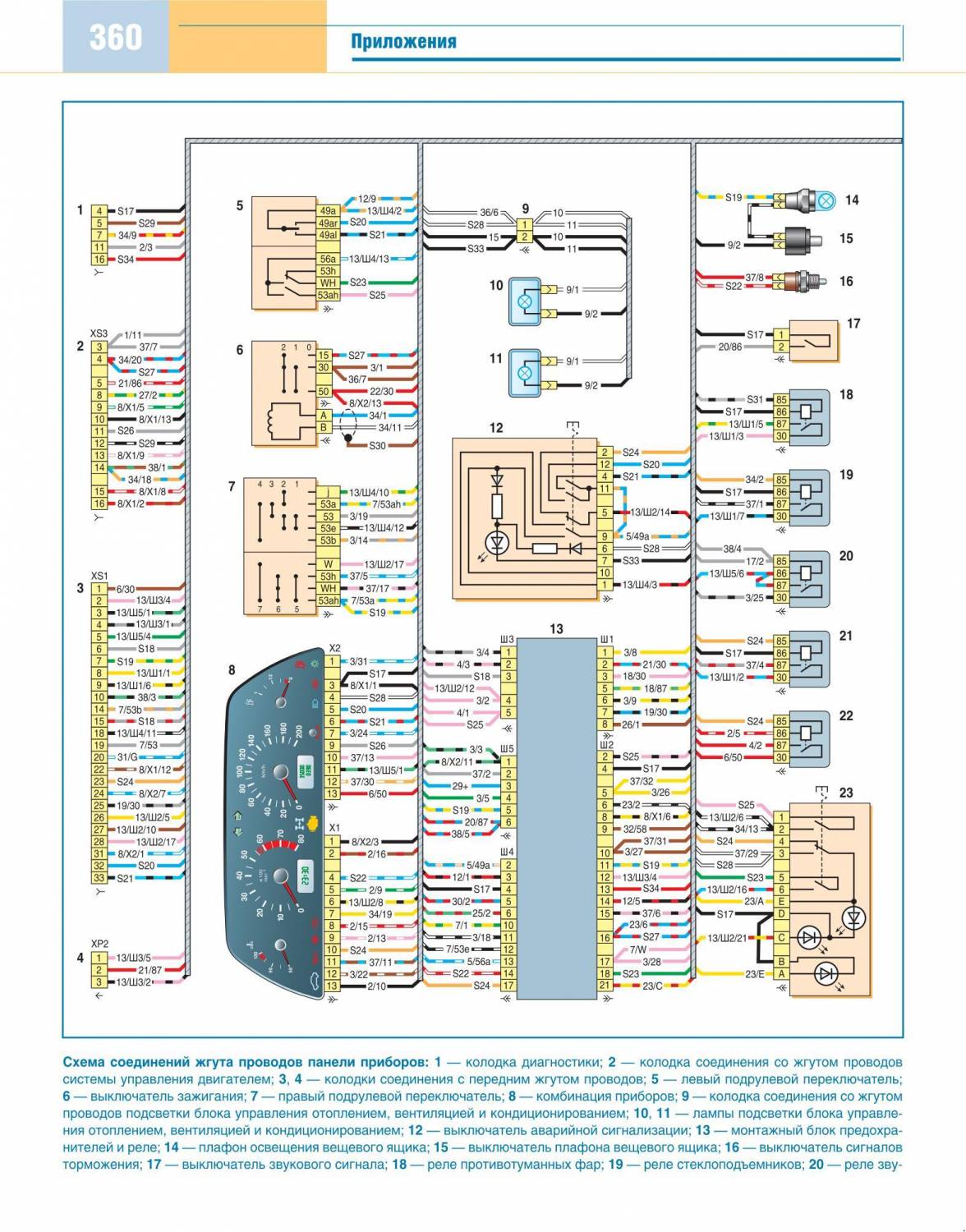

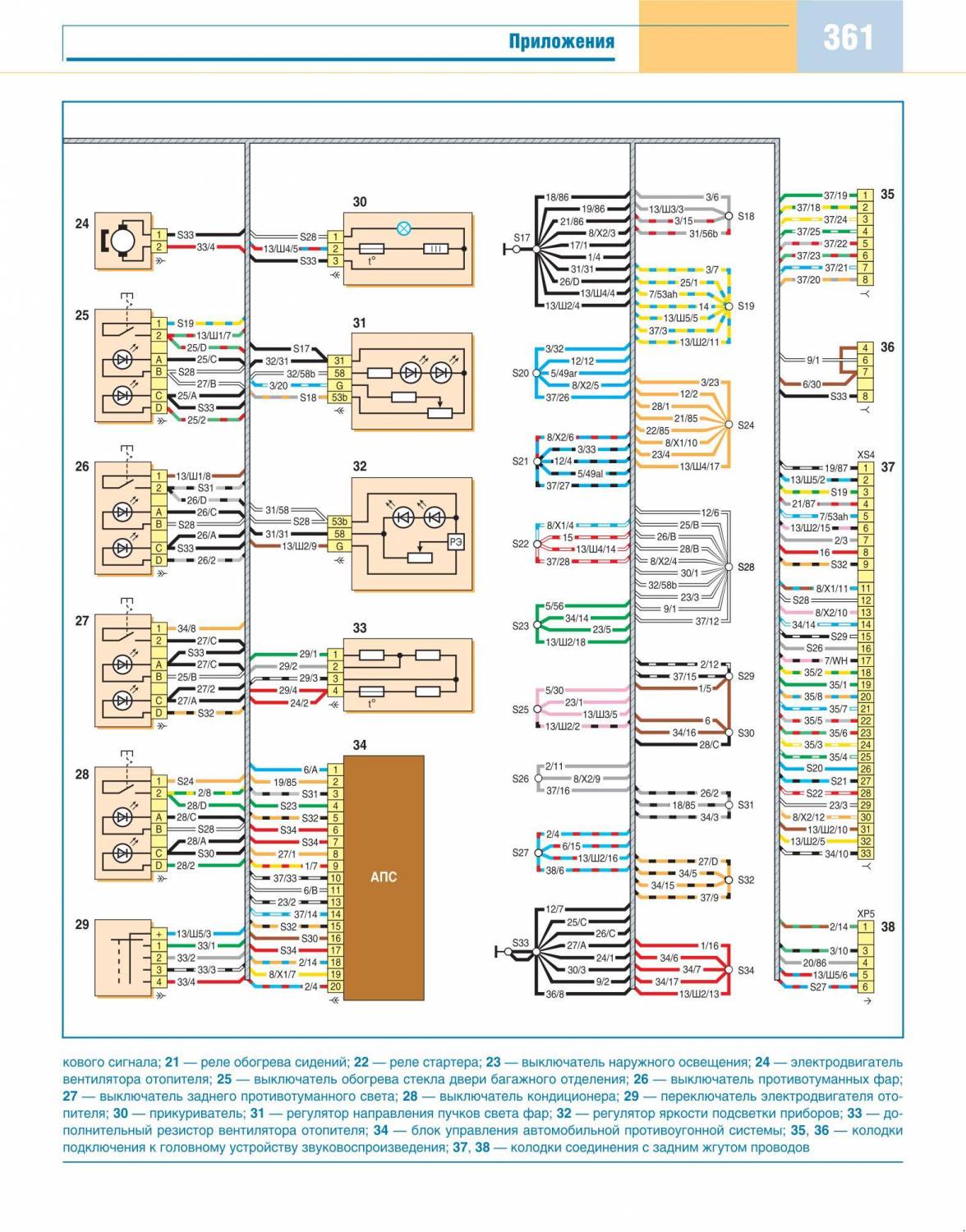

Соединение жгута проводов панели приборов — эл.схема

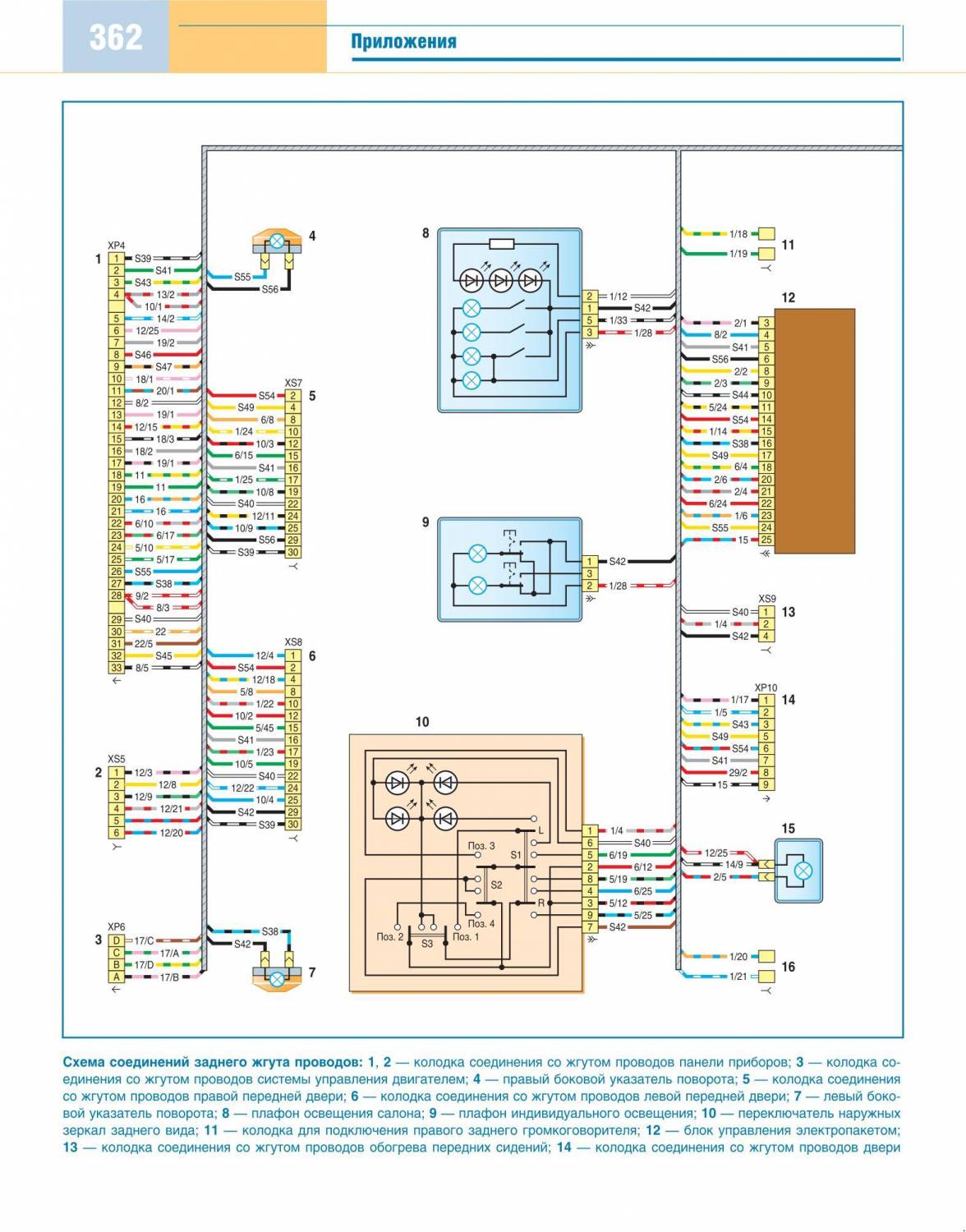

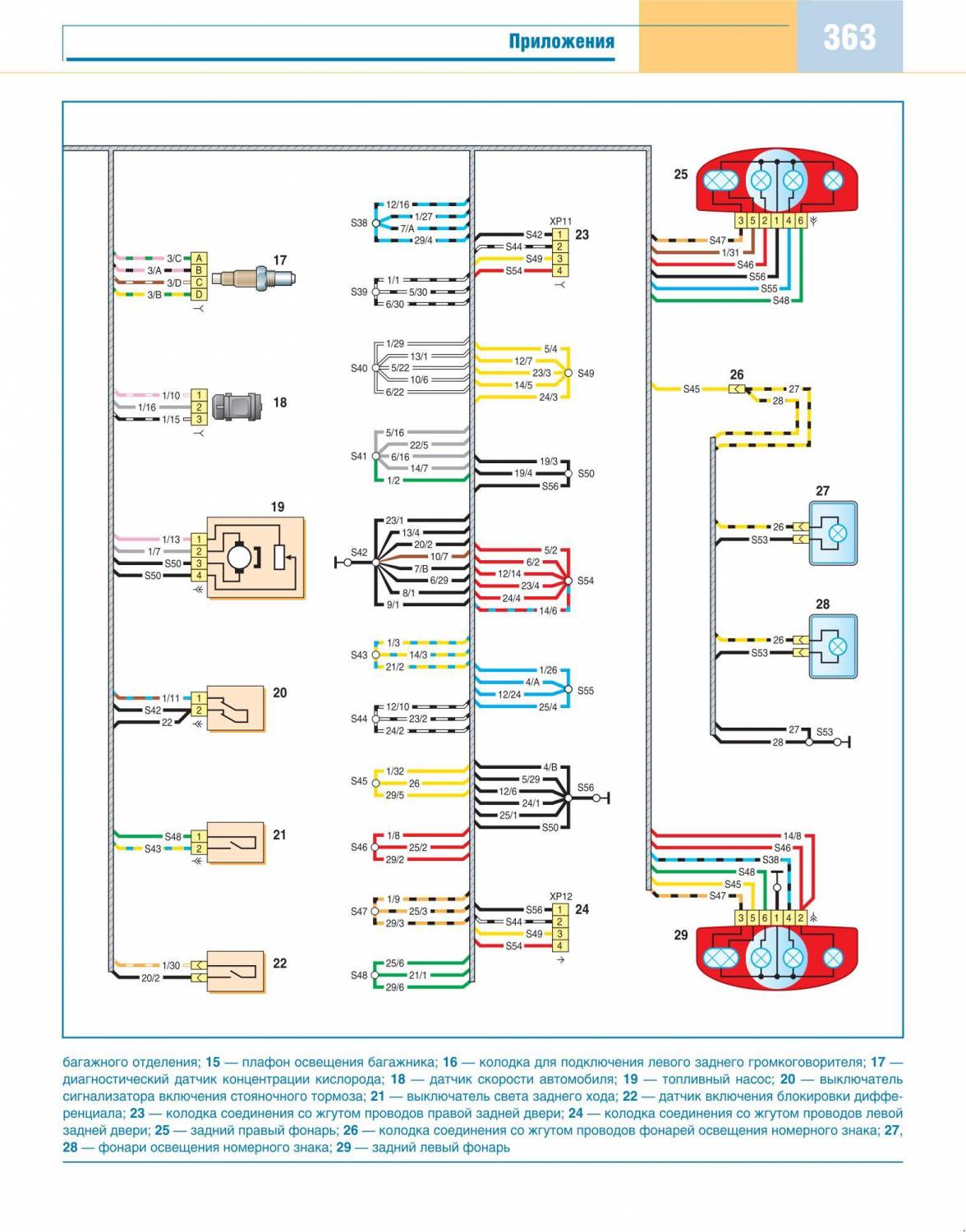

Схема соединений заднего жгута проводов на Нива Шевролет с 2009 г.в.

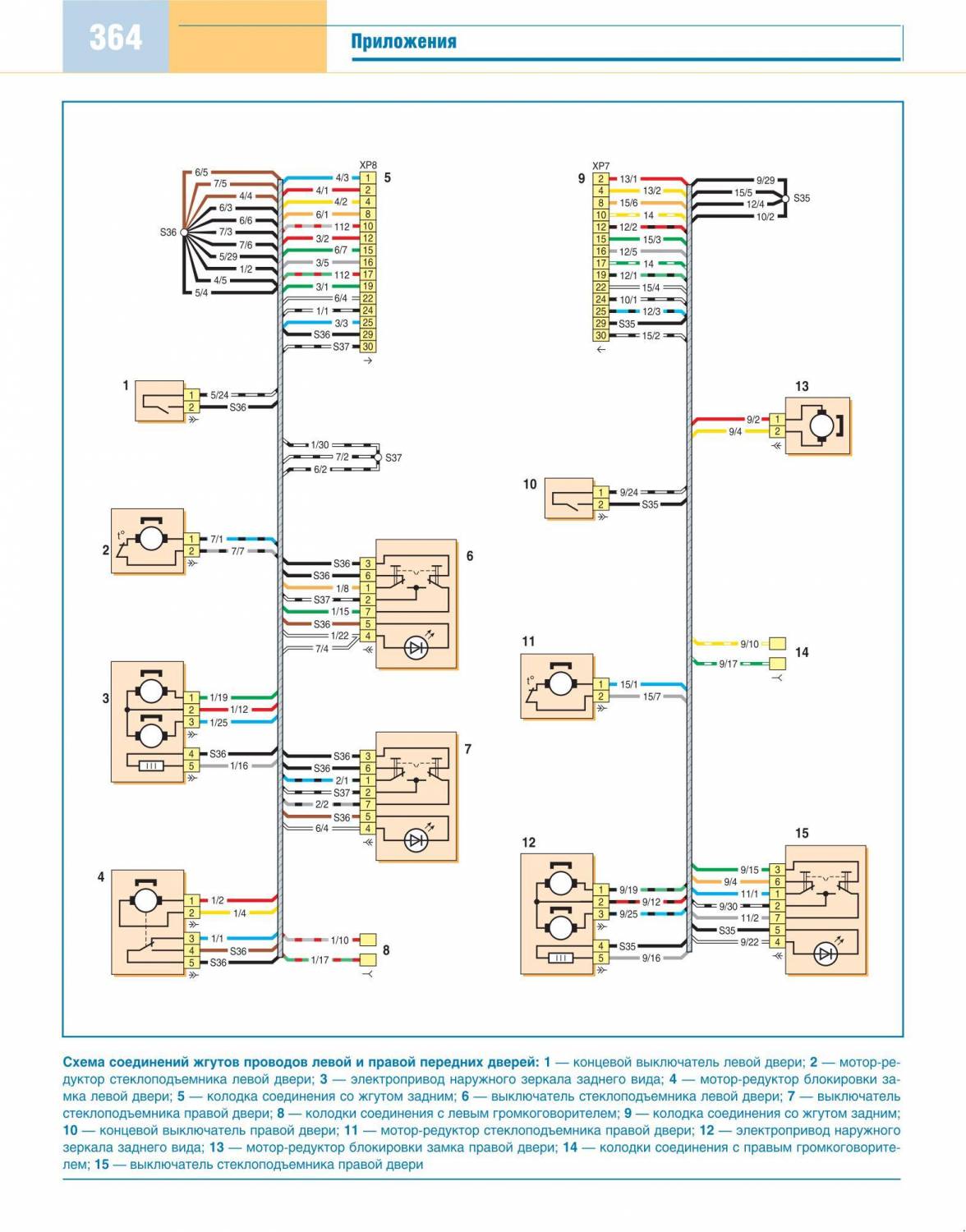

Эл.схема соединений жгута проводов левой и правой передних дверей

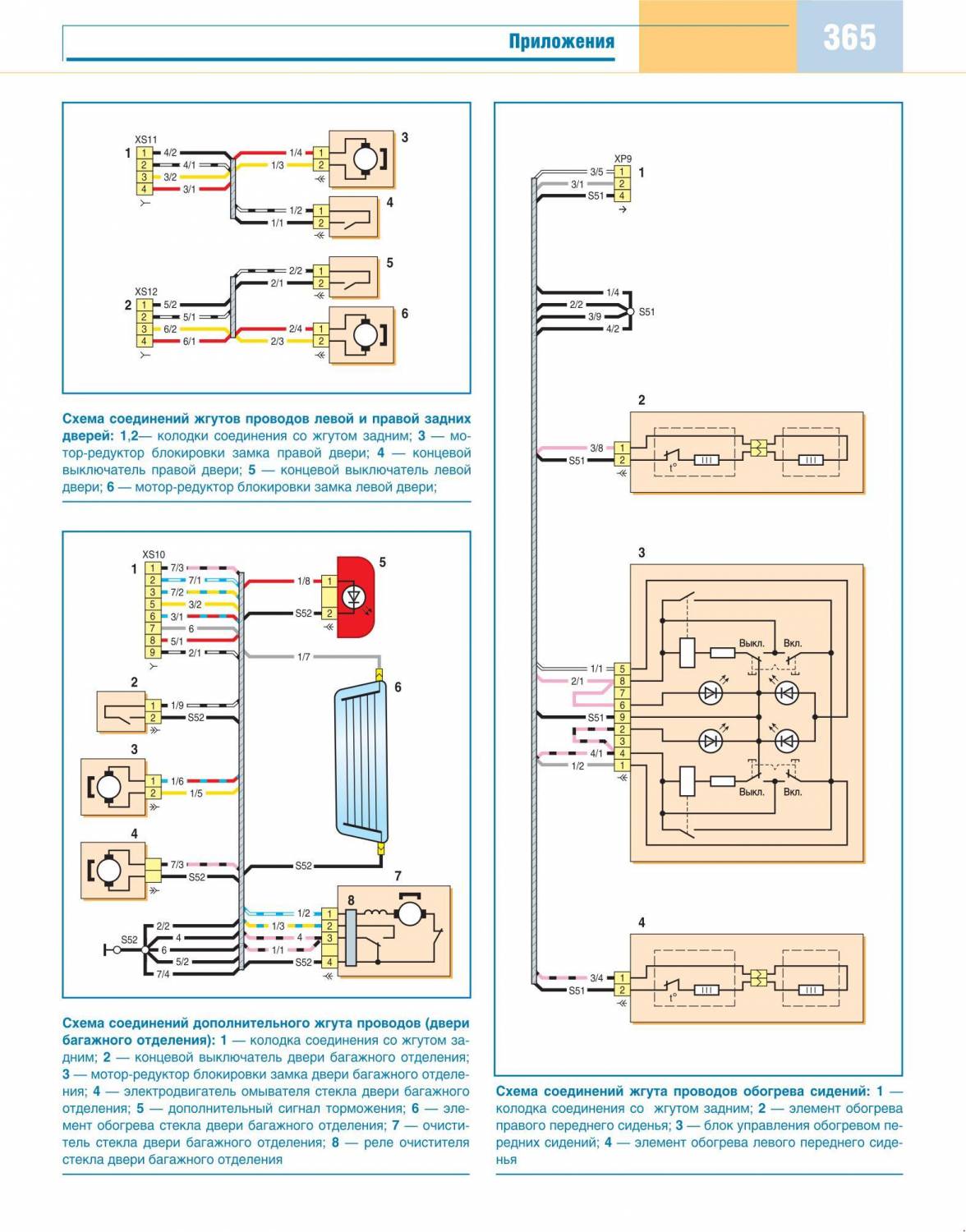

Электросхема соединений жгута проводов: левой и правой задних дверей, двери багажного отделения и обогрева сидений

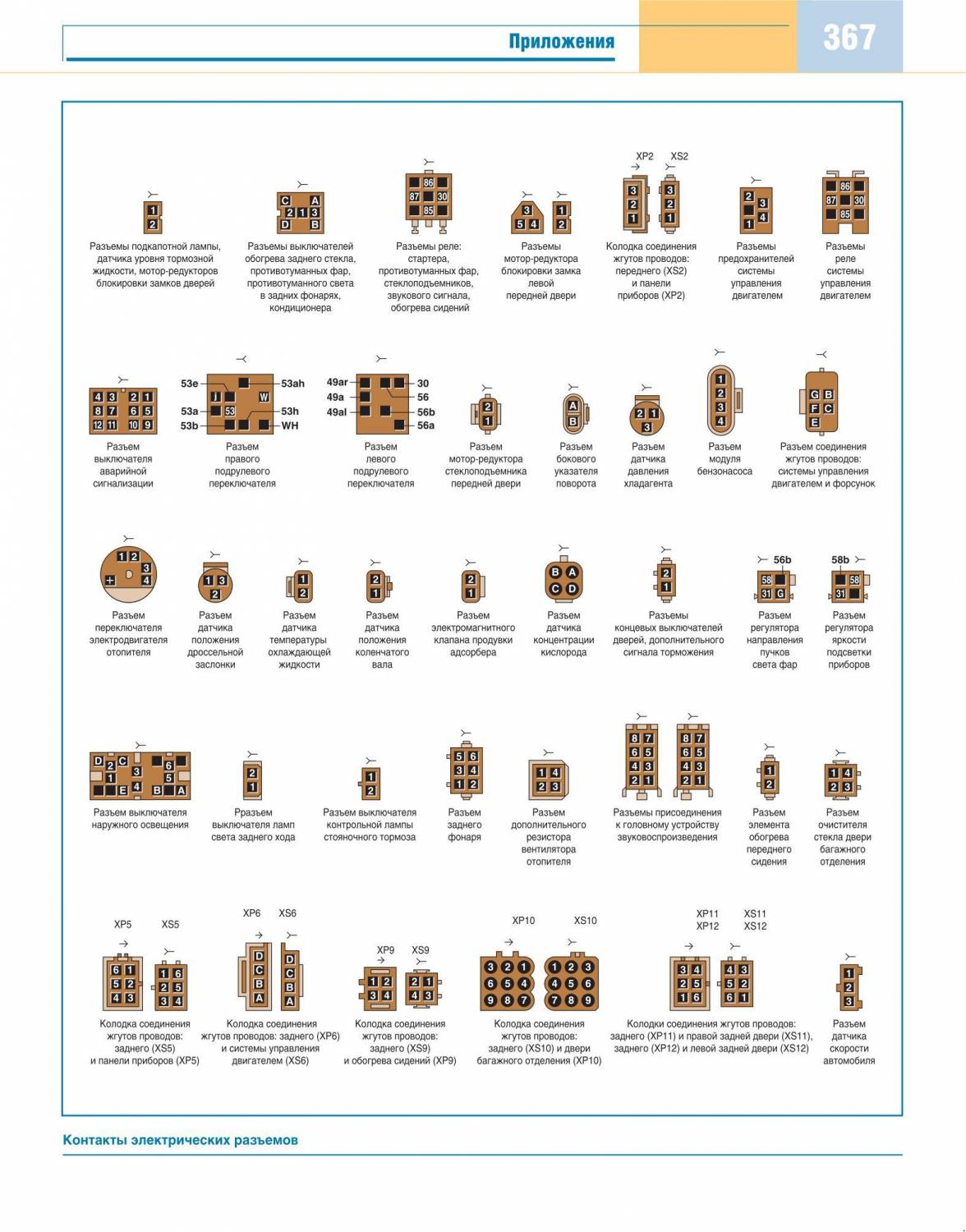

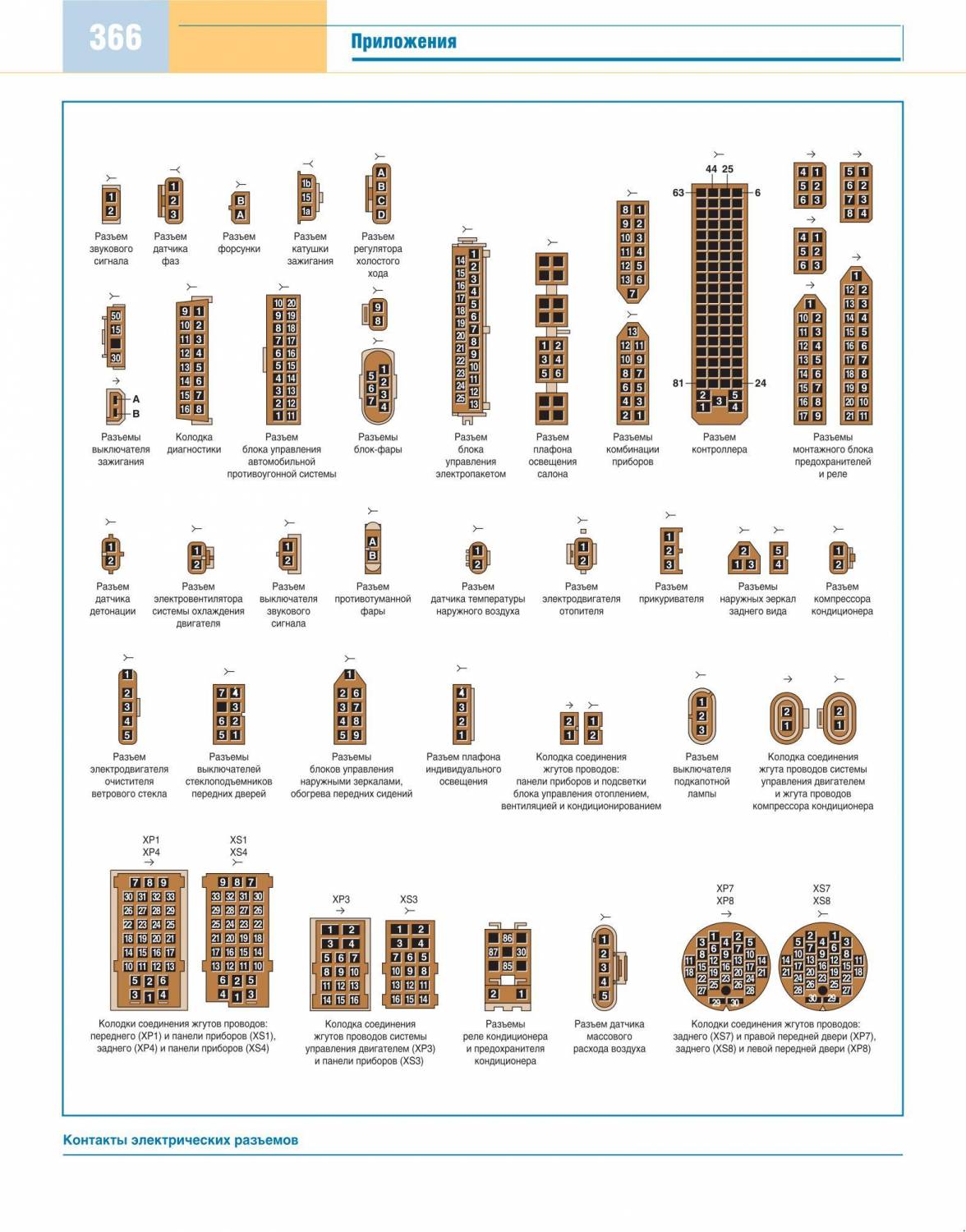

Схема контактов эл,разьемов

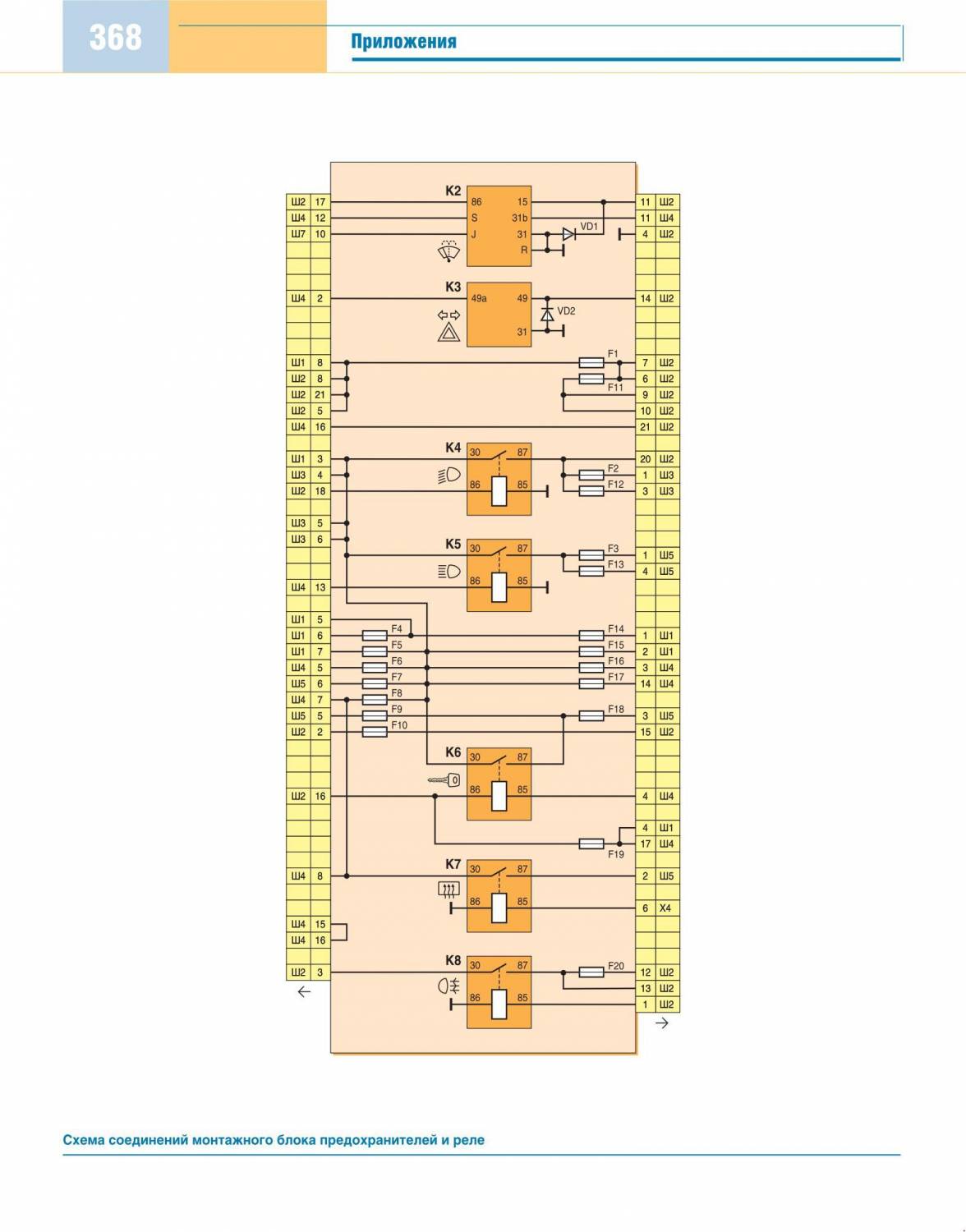

Схема соединений монтажного блока предохранителей и реле
