RU Бесплатные схемы электрооборудования Шкода Фабиа с 2006 г. В данном материале показана электросхема легкового автомобиля Scoda Fabia, предназначенная для ремонта и обслуживания электронной части авто. Система управление двигателями, запуск двигателя и зарядка аккумуляторной батареи, система охлаждения двигателей, диагностический разъем, центральный замок, привод стеклоподъемников, фонари заднего хода, передние и задние противотуманные фары, габаритные огни и огни освещения номерного знака, указатели поворотов и аварийная сигнализация, а также остальные системы и электропроводка для соединения всех этих узлов. Всё это будет полезно для автоэлектриков СТО указанного автомобиля.
Схемы электрооборудования Шкода Фабиа

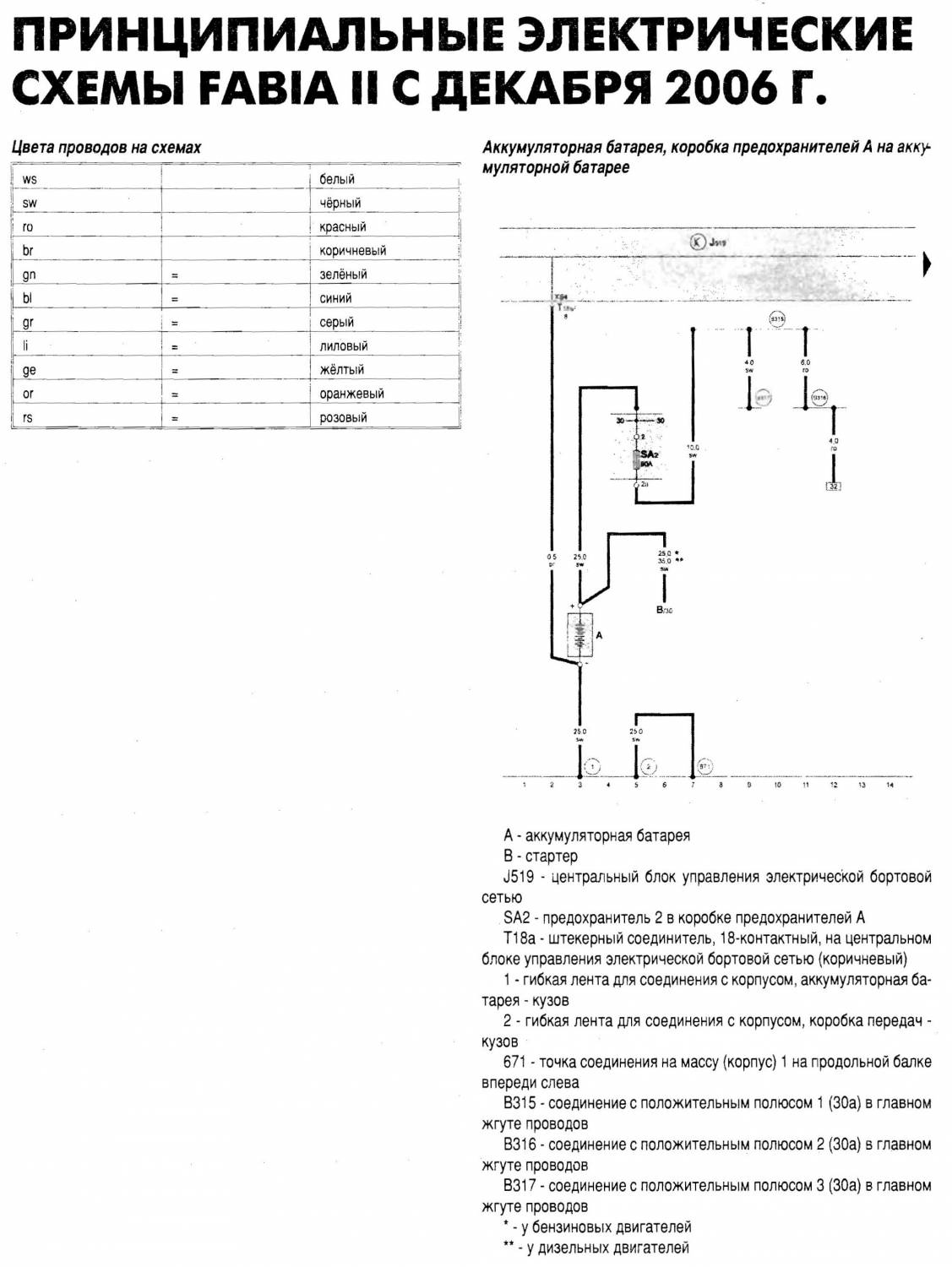

Аккумуляторная батарея, стартер

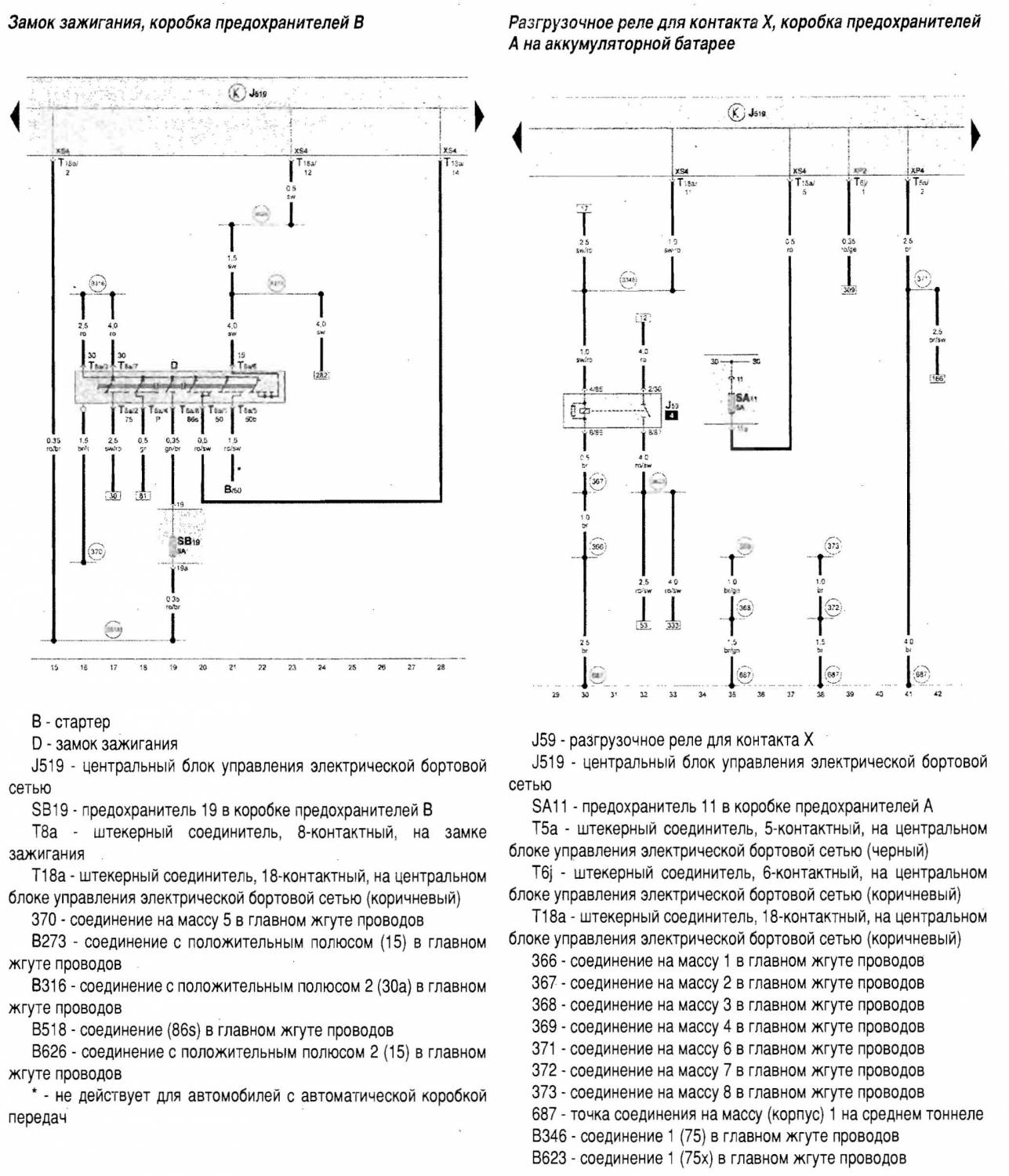

Замок зажигания и разгрузочное реле

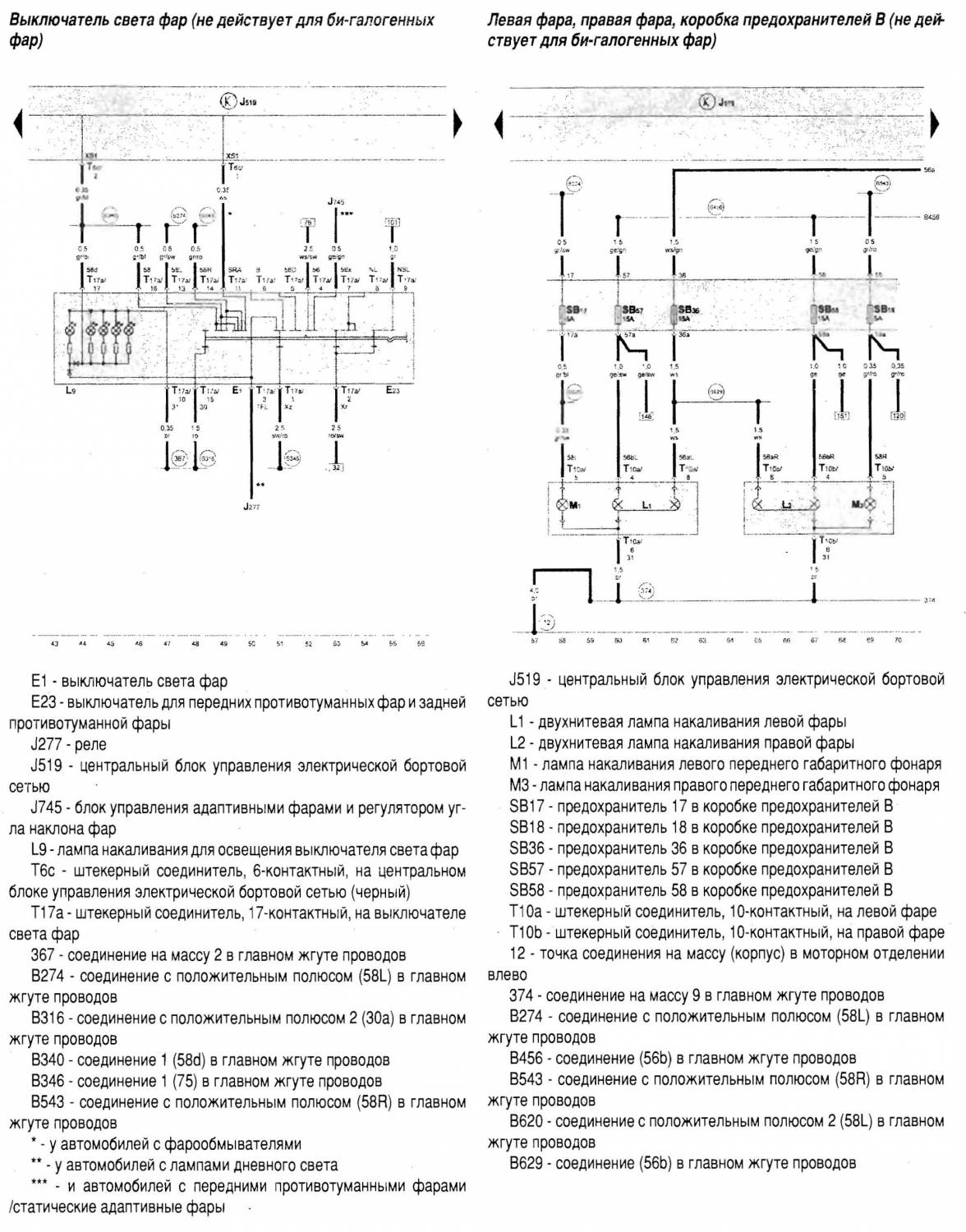

Выключатель света фар — схема электрическая

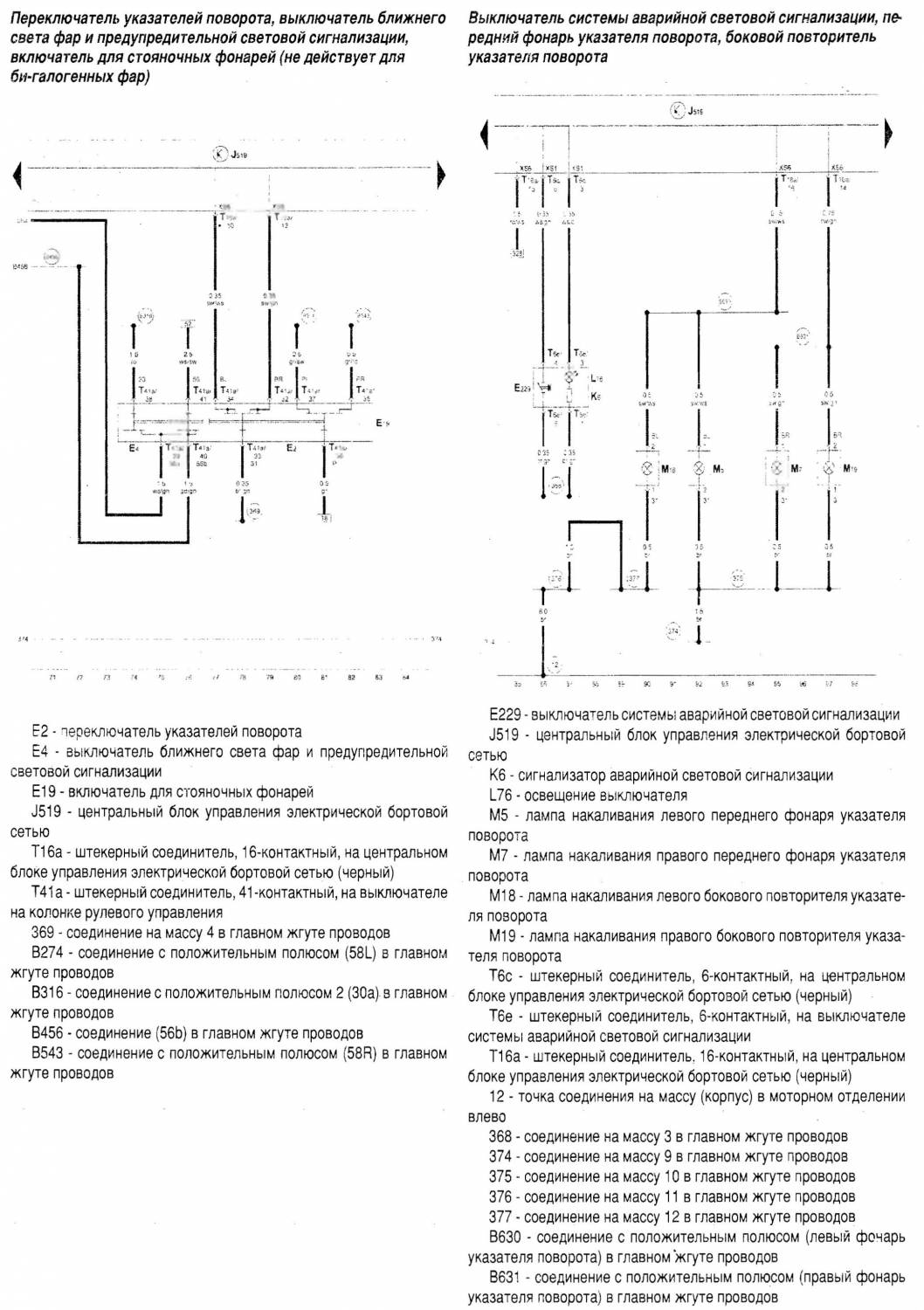

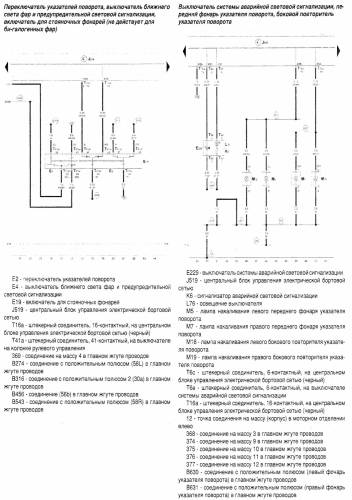

Переключатель указателей поворота и аварийной сигнализации

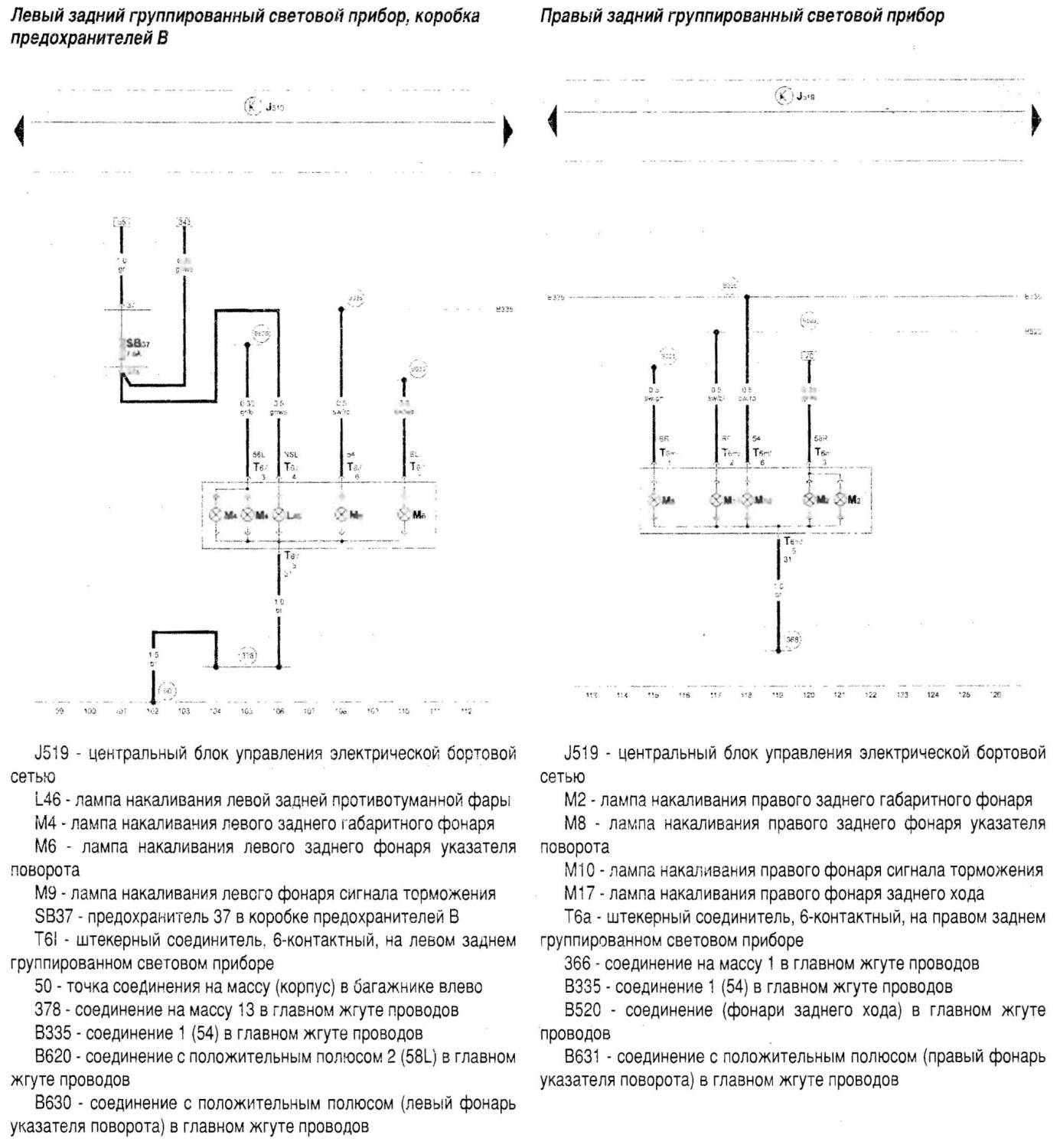

Задние световые приборы — подключение

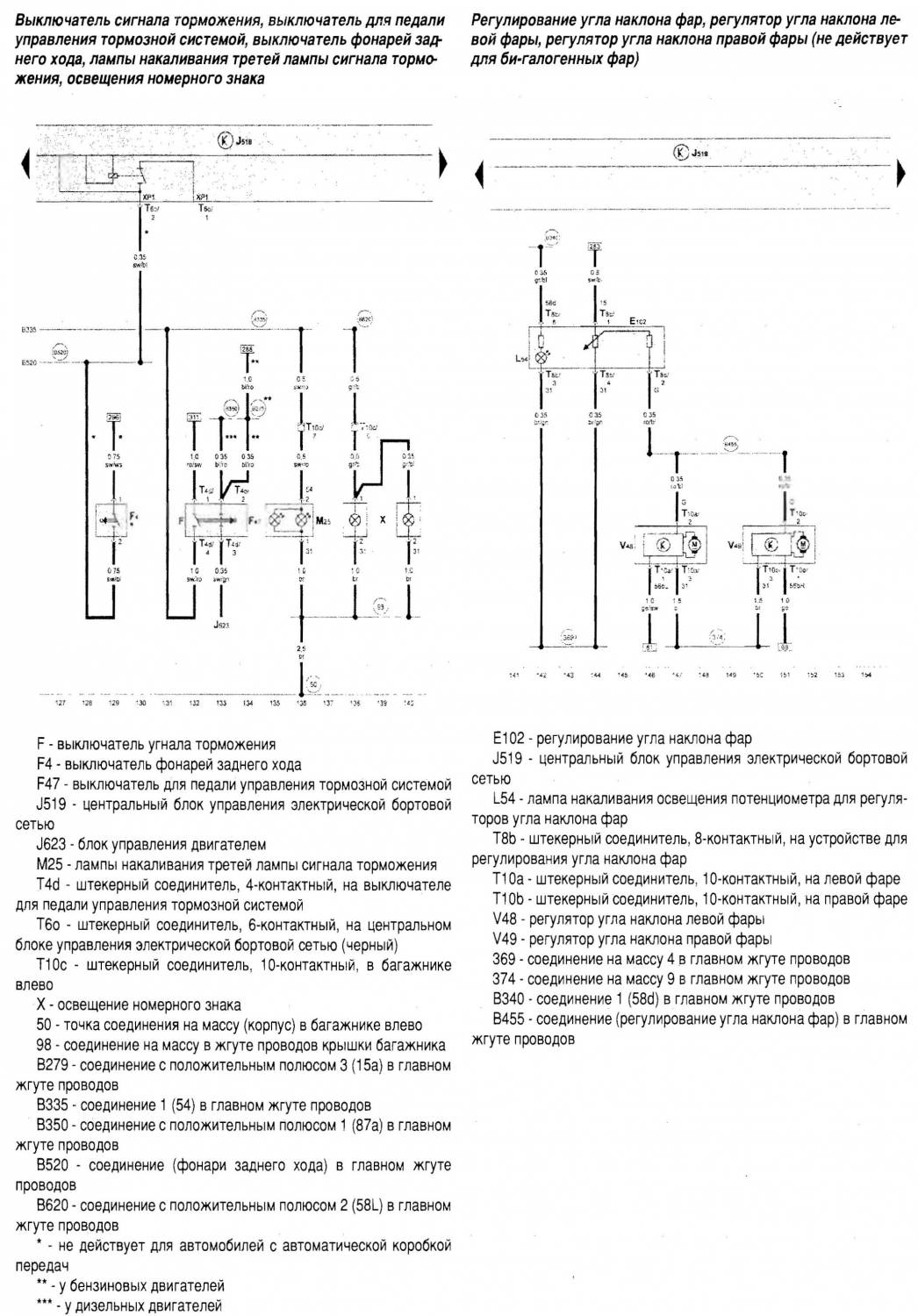

Выключатель сигнала торможения и регулятор наклона фар

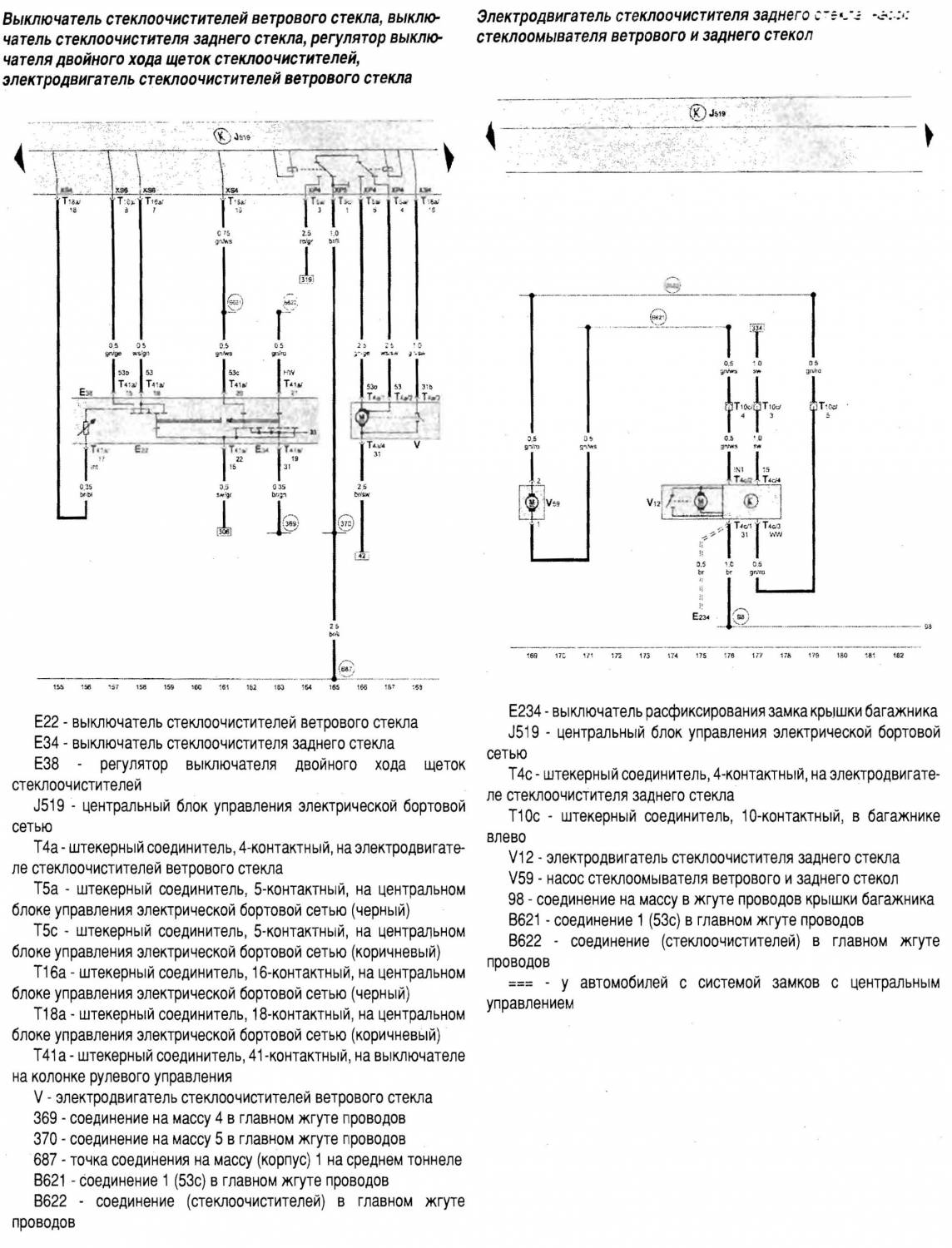

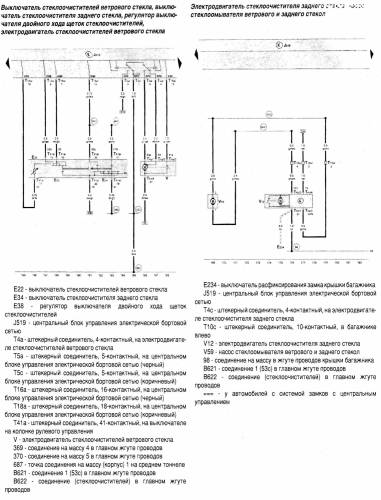

Схема блока стеклоочистителей Фабиа 2

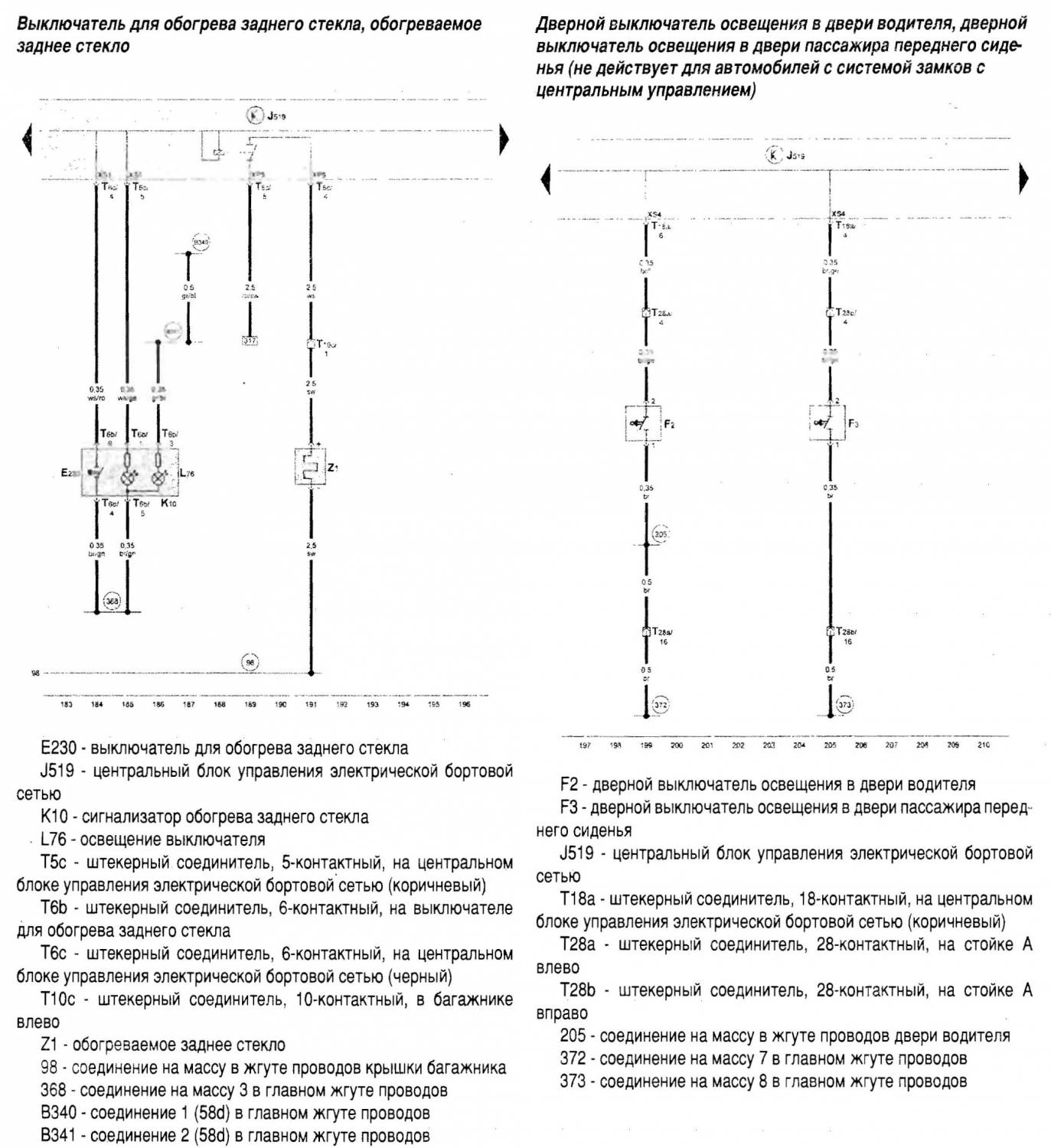

Обогрев заднего стекла и свет на двери Шкода

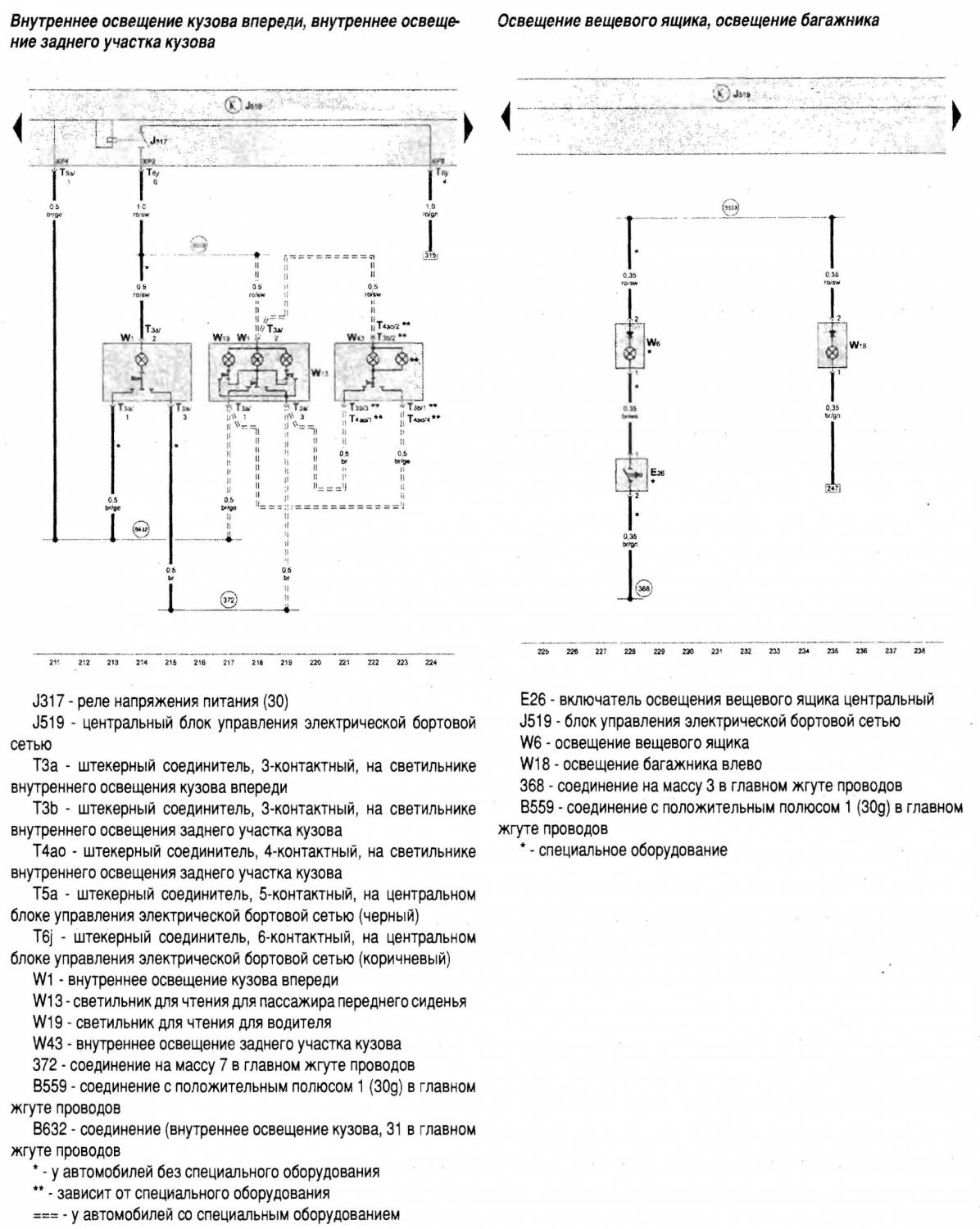

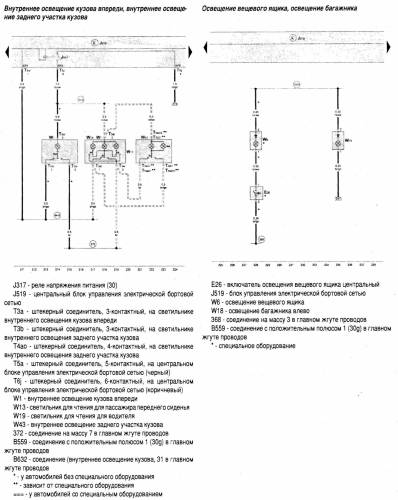

Внутреннее освещение и свет в багажнике — схемы
Остальные модули электрооборудования вы можете скачать в архиве.
Предохранители и реле Scoda Fabia 2

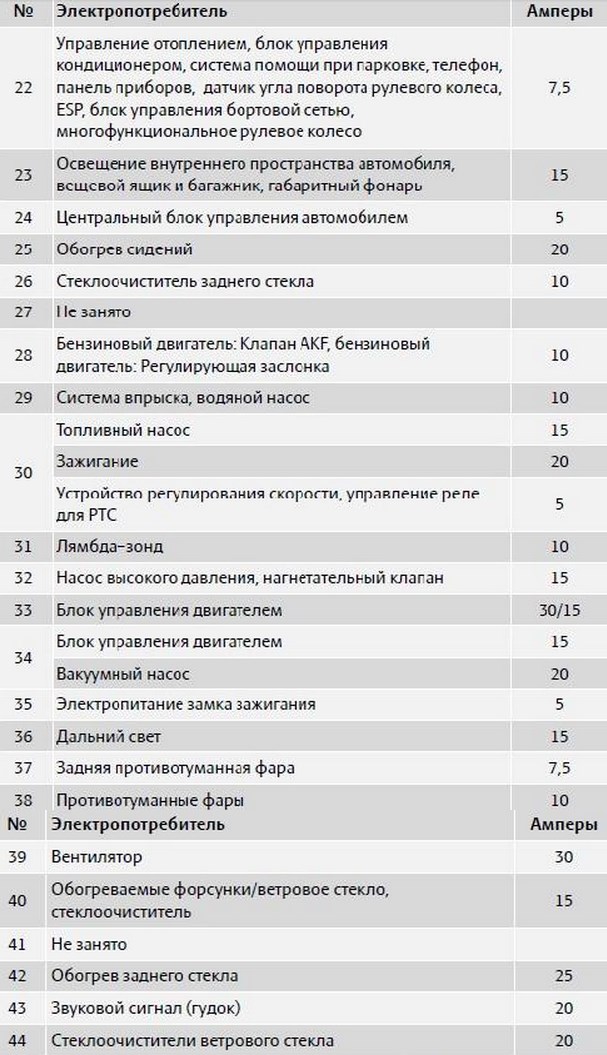

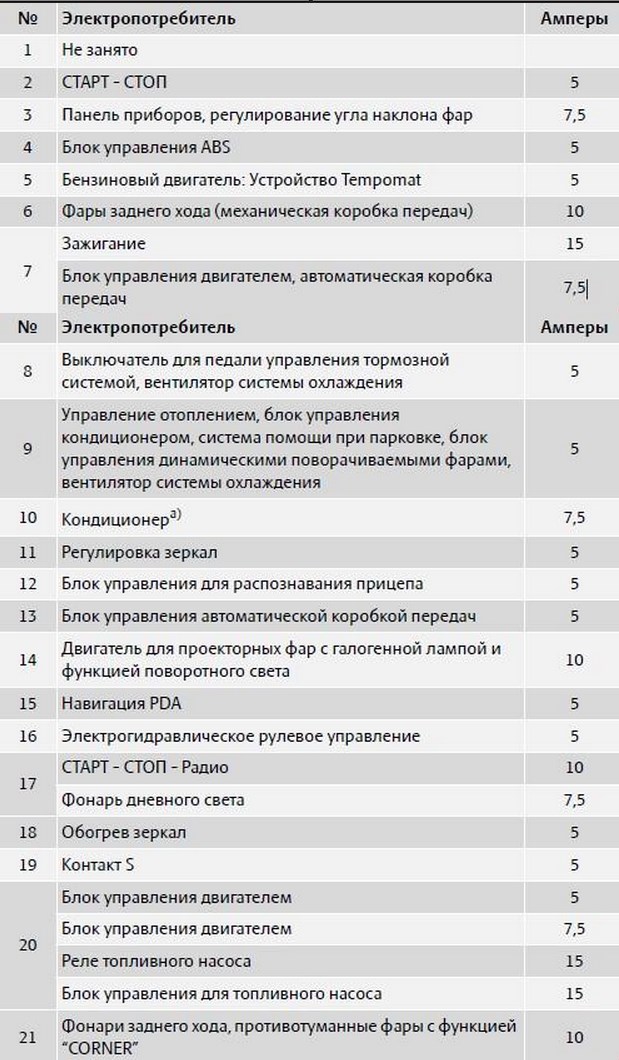

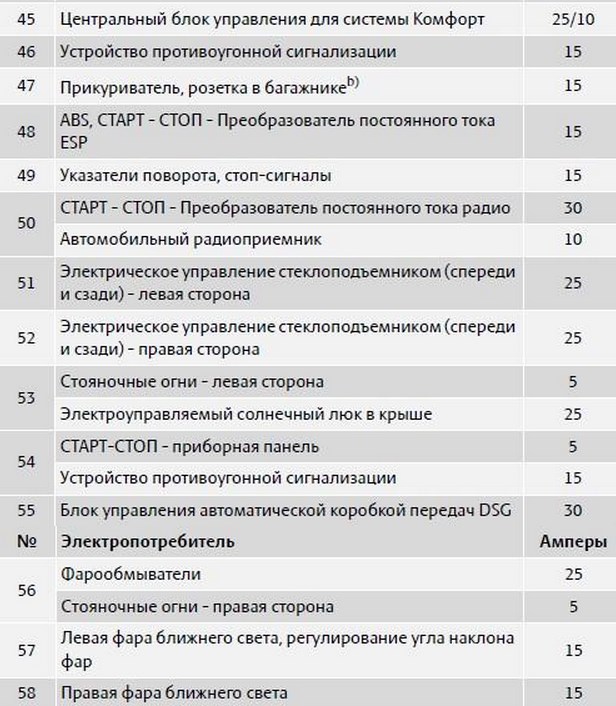

Блок прeдoxрaнитeлей в панели приборов для автомобилей

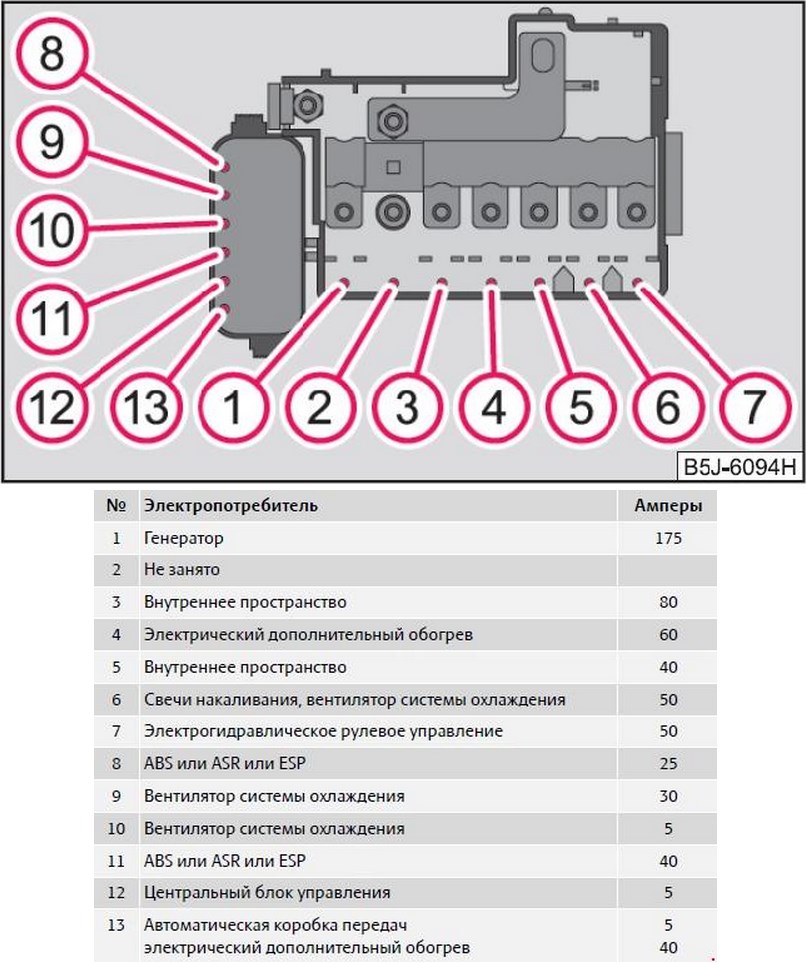

Блок предохранителей механическая коробка передач, автоматическая коробка передач DSG

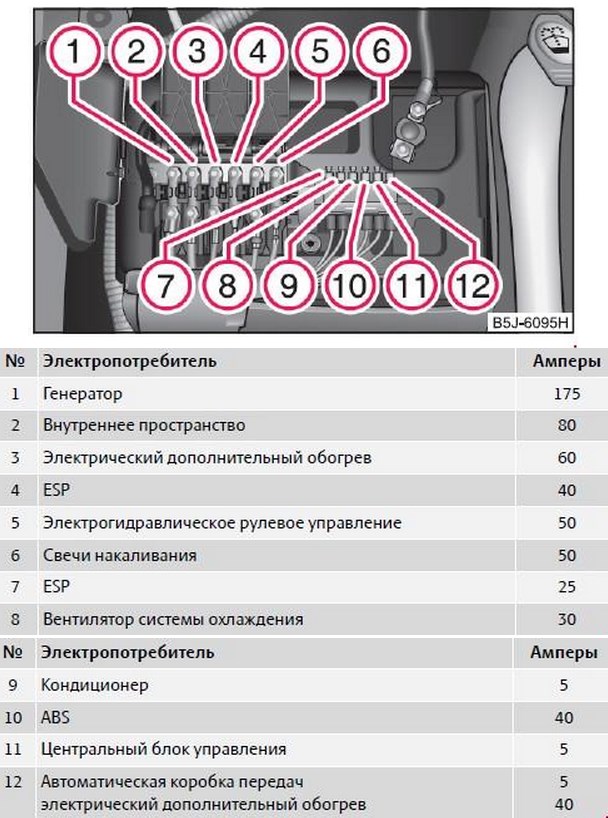

Блок предохранителей автоматическая коробка передач Фабиа 2
Частые вопросы: предохранители и реле Шкода Фабиа 2
Где находится блок предохранителей на Шкода Фабиа 2?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Шкода Фабиа 2 — в разделе о расположении блоков.
Не работает стеклоподъёмник на Шкода Фабиа 2 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Что делать, если не работает обогрев заднего стекла на Шкода Фабиа 2?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Шкода Фабиа 2?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Шкода Фабиа 2?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Шкода Фабиа 2?
Схема и таблица предохранителей Шкода Фабиа 2 — на этой странице: Схемы электрооборудования Шкода Фабиа, Предохранители и реле Scoda Fabia 2. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Шкода Фабиа 2?
На Шкода Фабиа 2 обычно два блока: салонный и подкапотный, как указано в разделе «Схемы электрооборудования Шкода Фабиа». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Шкода Фабиа 2?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Шкода Фабиа 2 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
