RU Принципиальные электросхемы оборудования на Renault Megane 1996-2002 г.в. Некоторые модели оборудованы пятиступенчатой РКПП, на остальных установлена четырехступенчатая автоматическая трансмиссия. Все модели имеют передний привод. Подвеска передних колес — независимая, задних — полунезависимая. Отделка салона отличается высоким вкусом и разнообразием. Модели с расширенной комплектацией оснащены единым замком, электрическими стеклоподъемниками, люком крыши, системой антипробуксовки тормозов (ABS) и кондиционером воздуха.

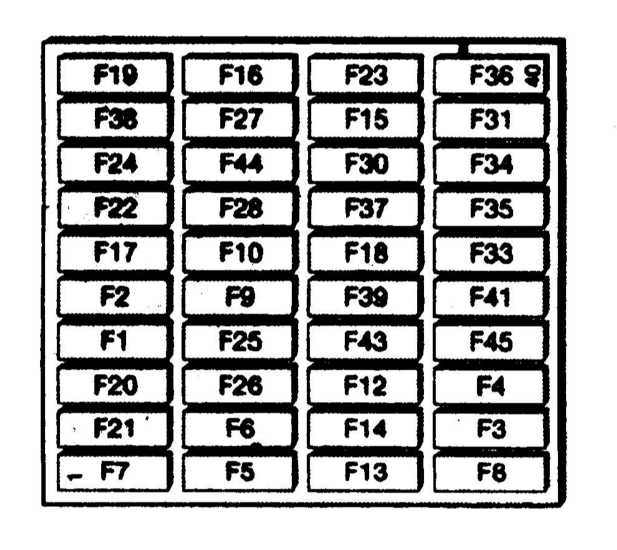

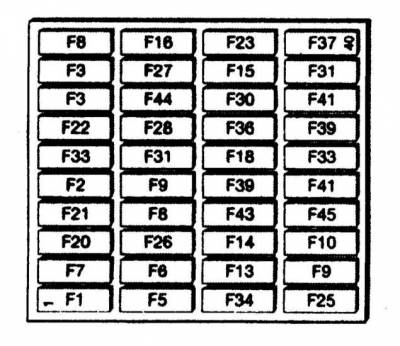

Блок предохранителей (базовые модели)

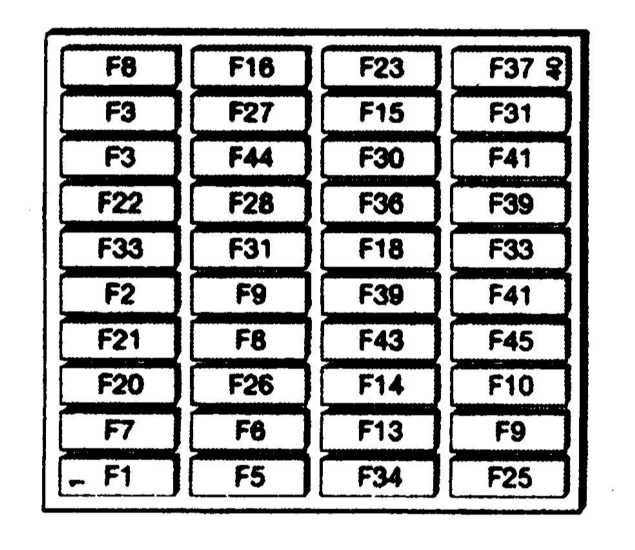

Модели с расширенной комплектацией

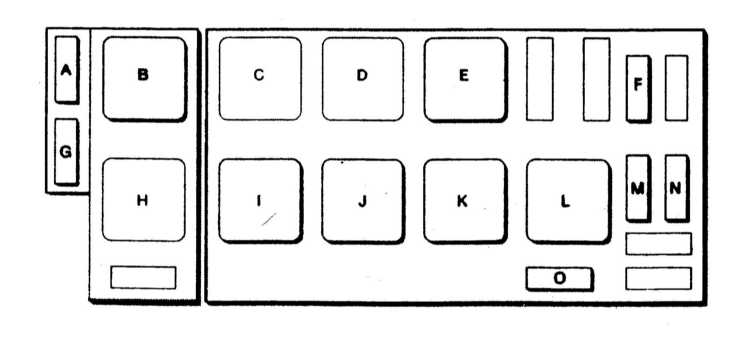

Блок предохранителей в двигательном отсеке
А — Плавкий предохранитель фонаря заднего хода
В — Реле стартера
С — Не используется
D — Не используется
Е — Реле режима высокой скорости вентилятора
F — Плавкий предохранитель вентилятора кондиционера воздуха
G — Плавкий предохранитель автоматической трансмиссии Н — Не используется
I — Обогреватель впускного трубопровода
J — Реле блокировки впрыска
К — Реле режима низкой скорости вентилятора
L — Обогреватель топливного фильтра (дизель)/реле топливного насоса
М — Предохранитель системы управления двигателем
N — Предохранитель системы управления двигателем
О — Диод кондиционера воздуха

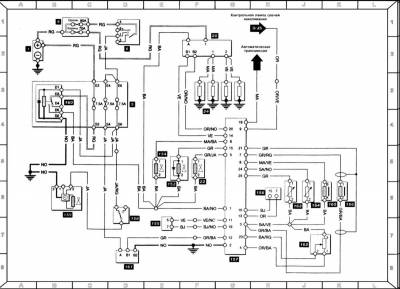

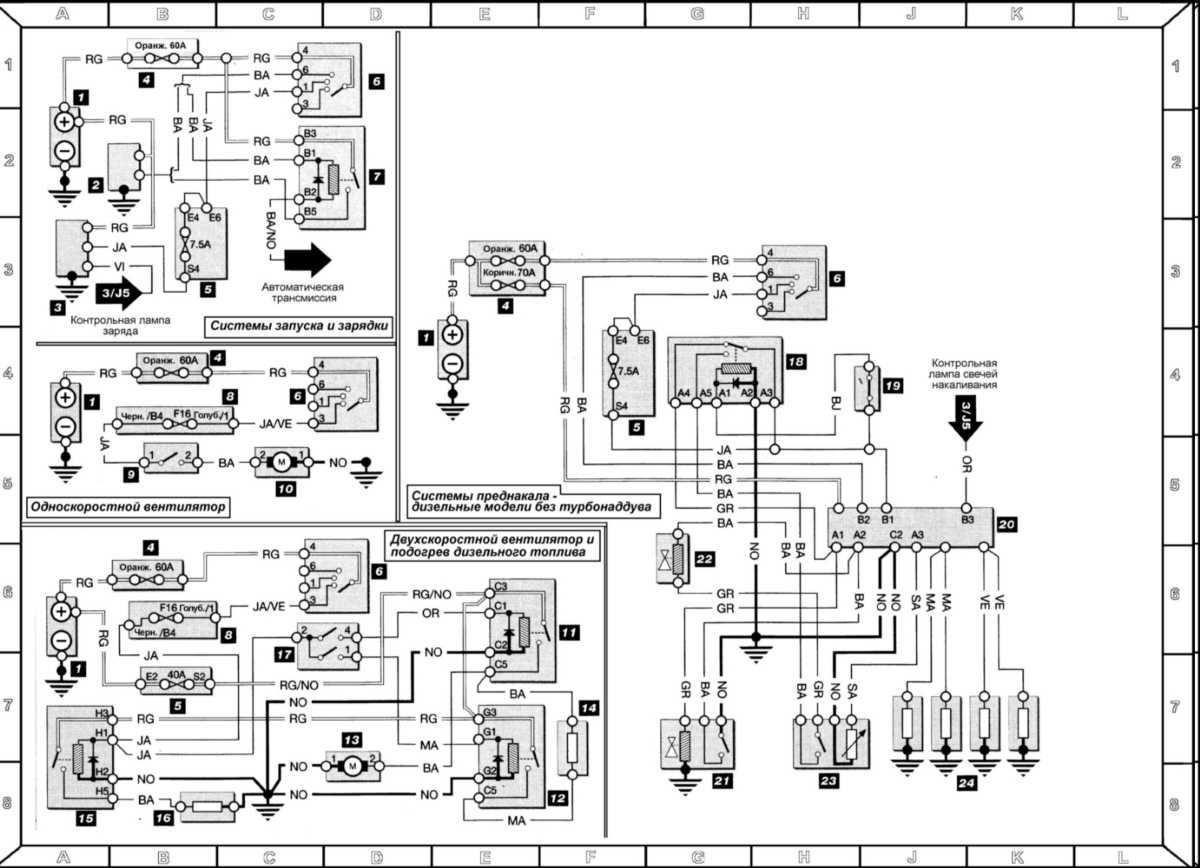

Схема системы запуска и заряда, вентилятора охлаждения двигателя, отопителя

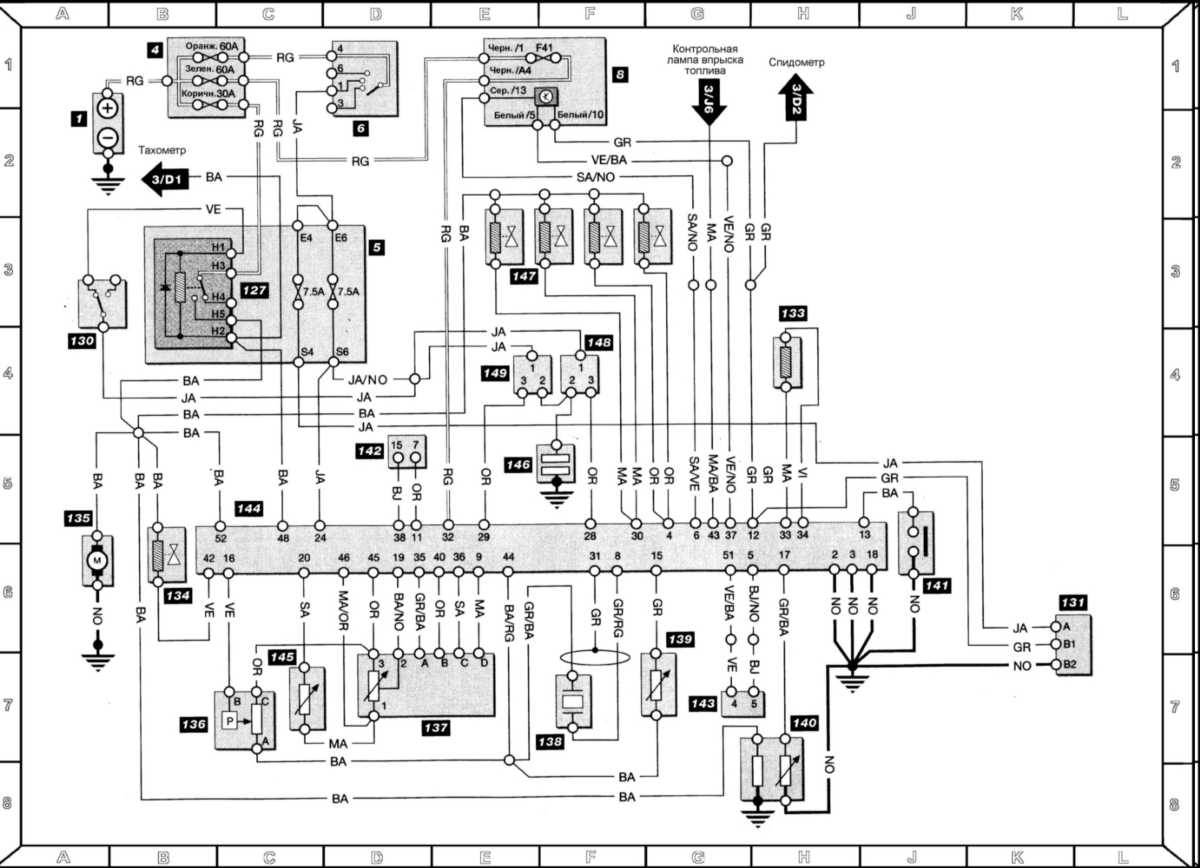

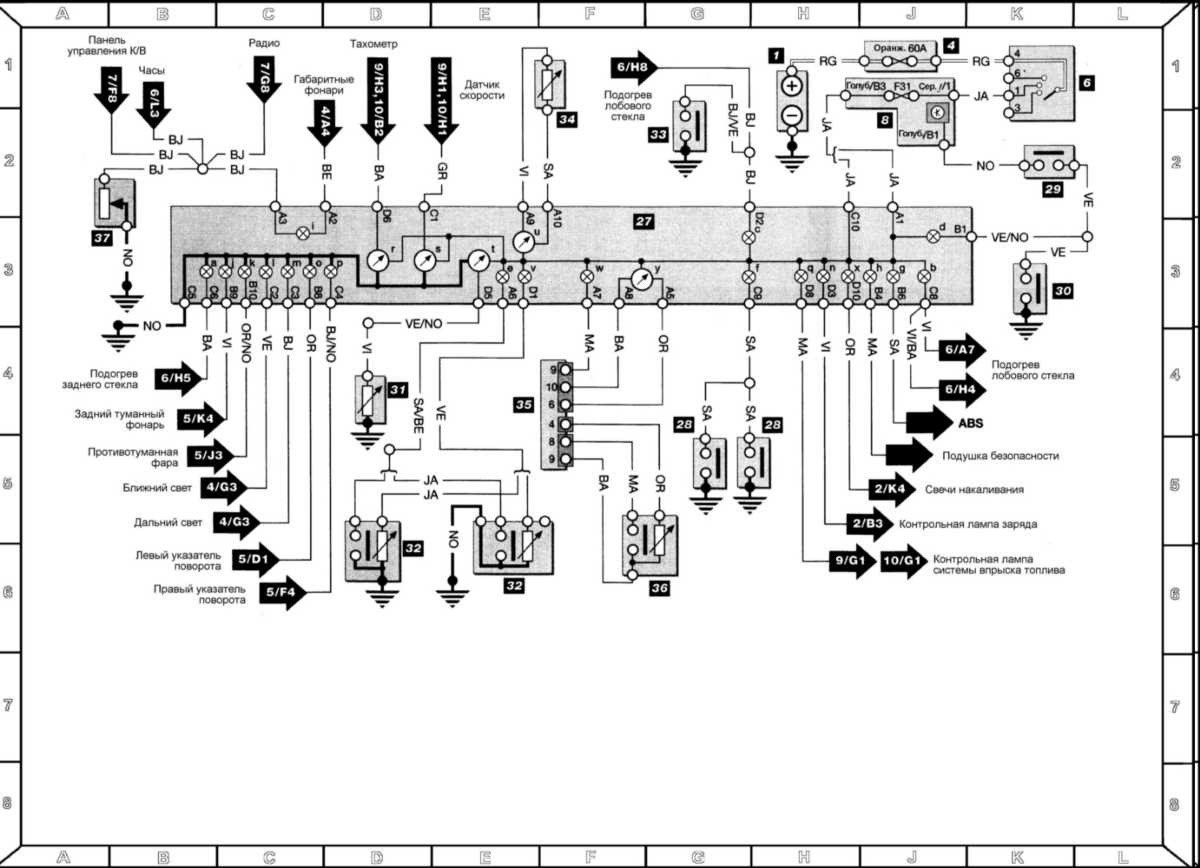

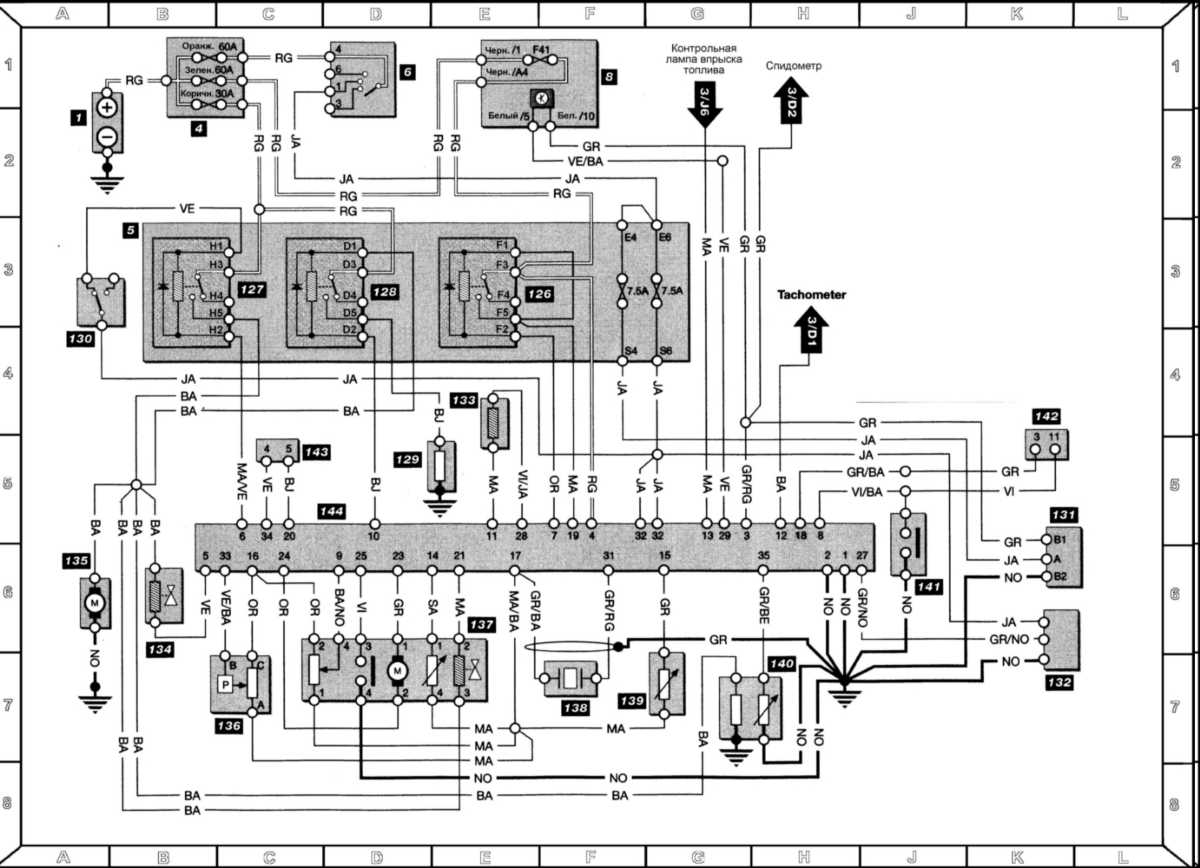

Контрольные лампы и приборы — схема

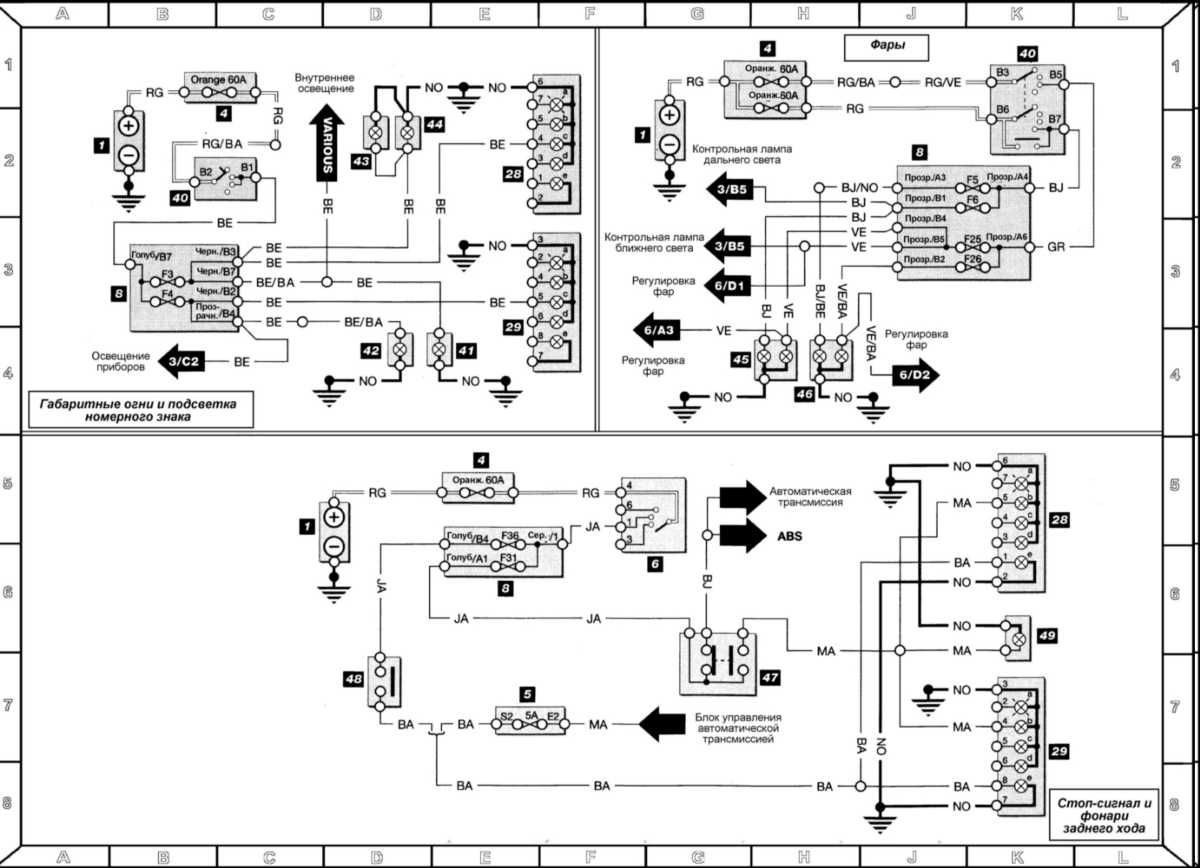

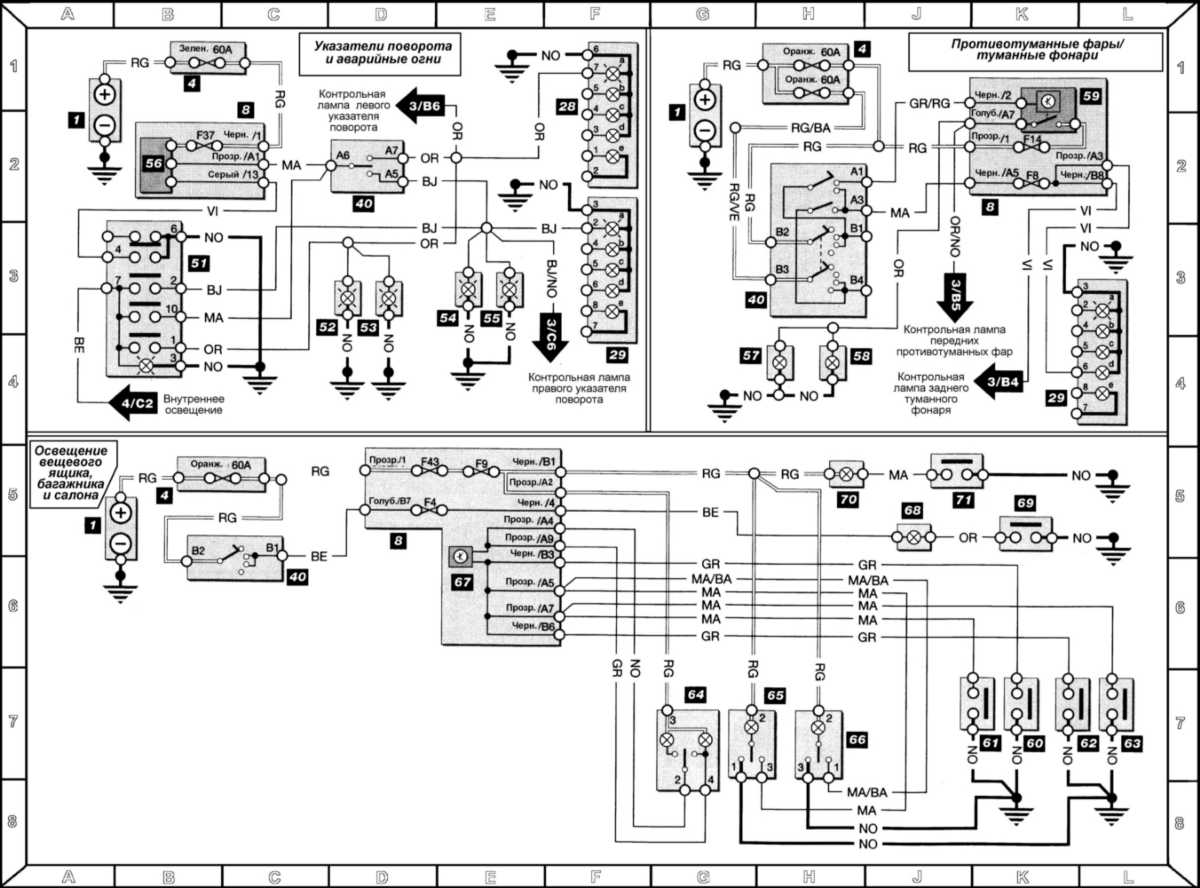

Внешнее освещение — электросхема
Внешнее и внутреннее освещение — эл.схема на Renault Megane

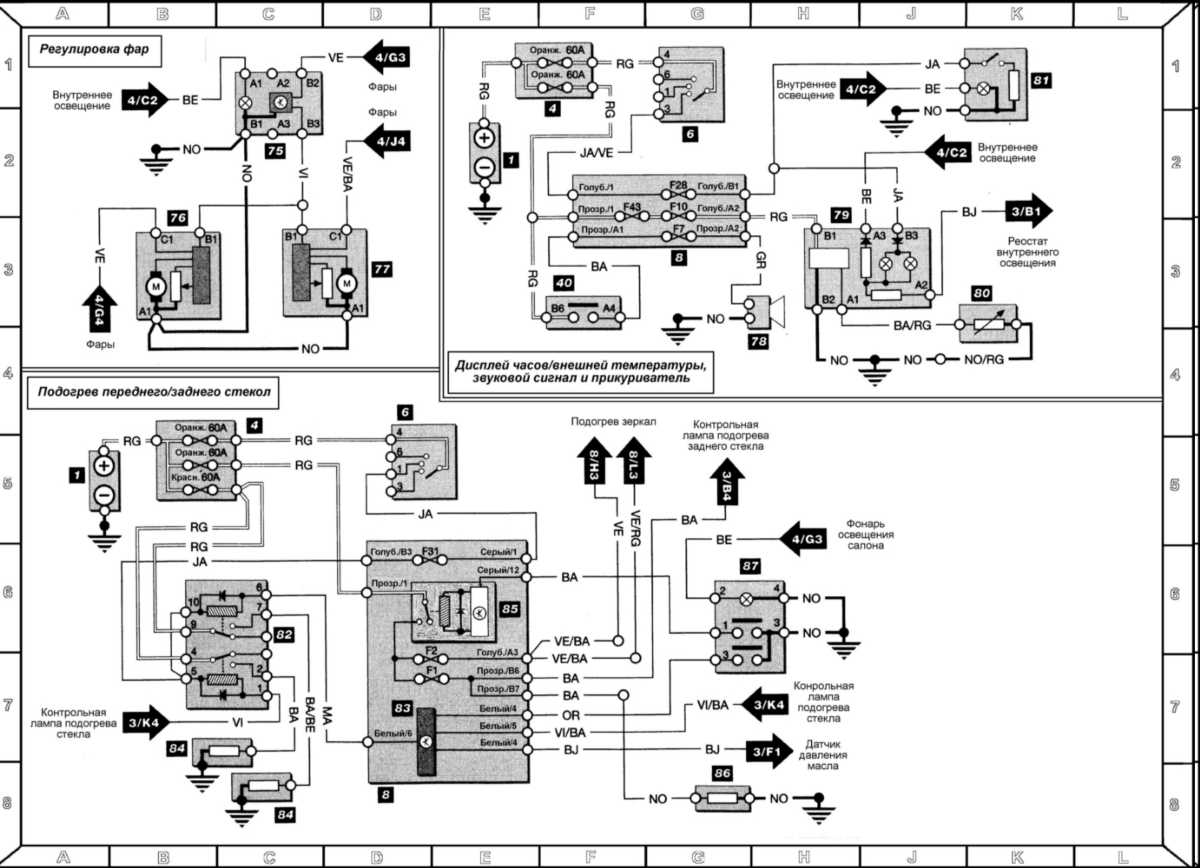

Регулировка фар, звуковой сигнал, прикуриватель, часы/дисплей — схема на Рено Меган

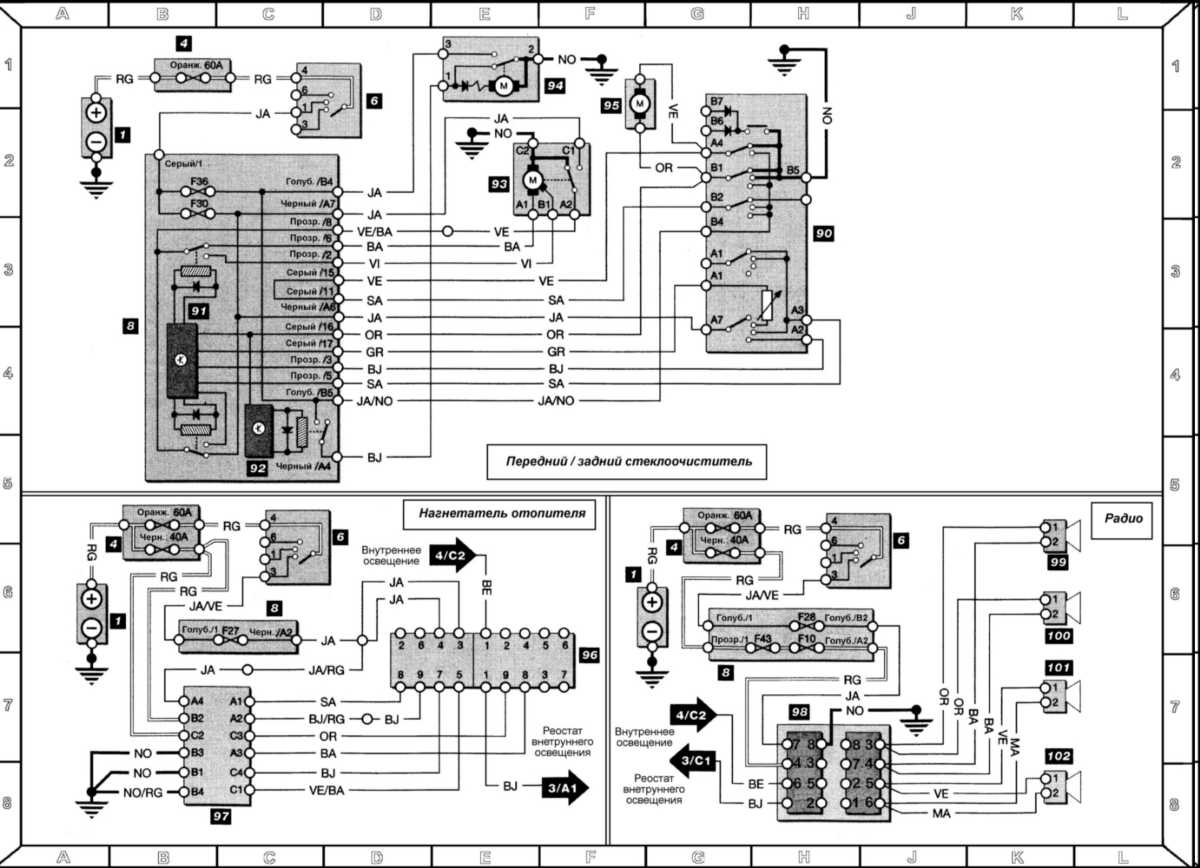

Электросхема стеклоочистителя, нагнетателя отопителя и радио

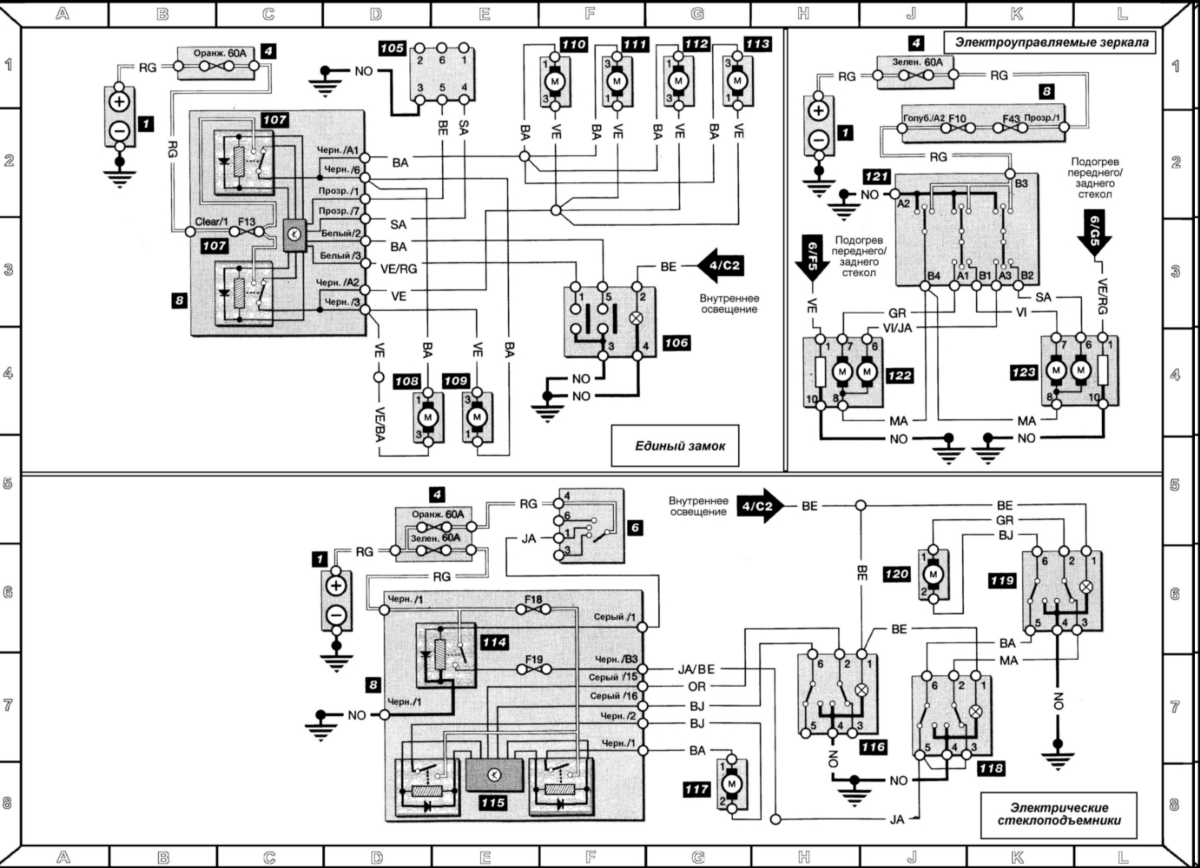

Единый замок, электрические стеклоподъемники и зеркала — эл.схема

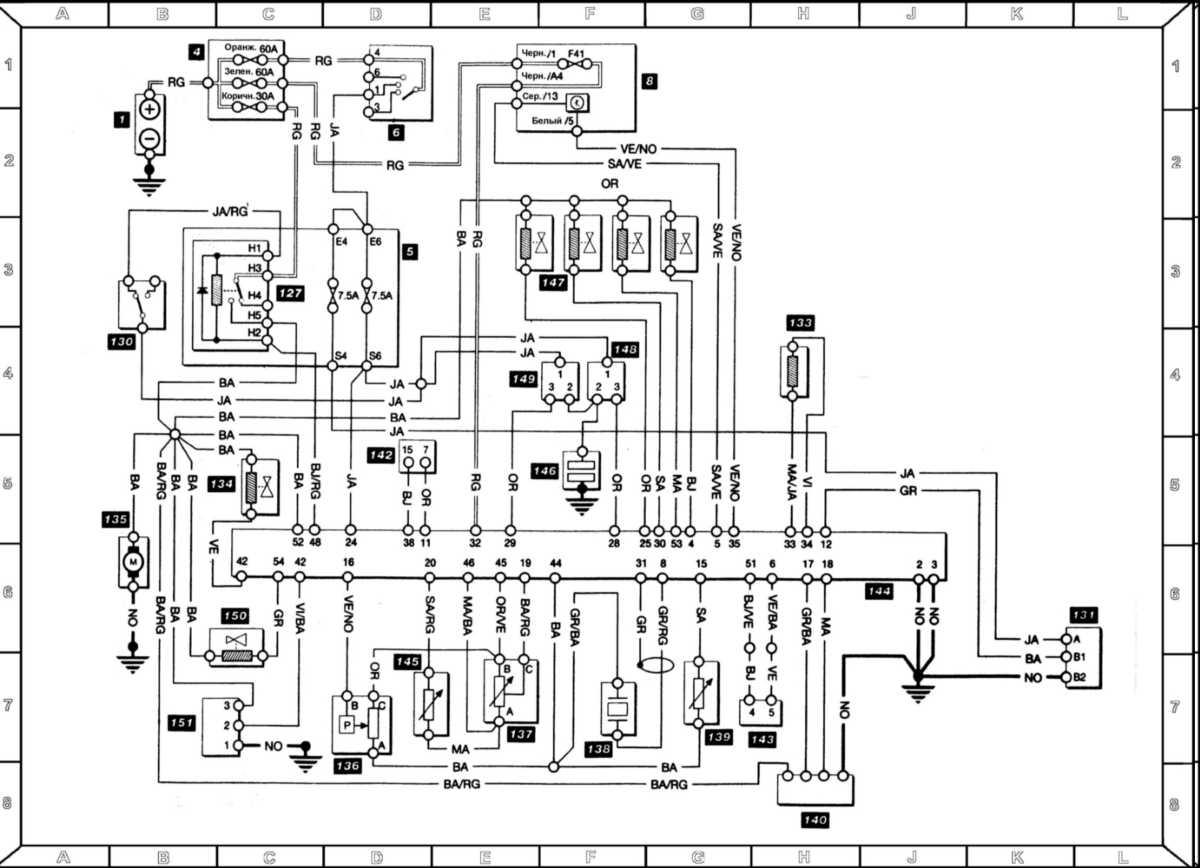

Схема системы центрального впрыска топлива Siemens — Fenix 3
Полупоследовательная система распределенного впрыска топлива Siemens — схема
Последовательная система распределенного впрыска топлива Siemens

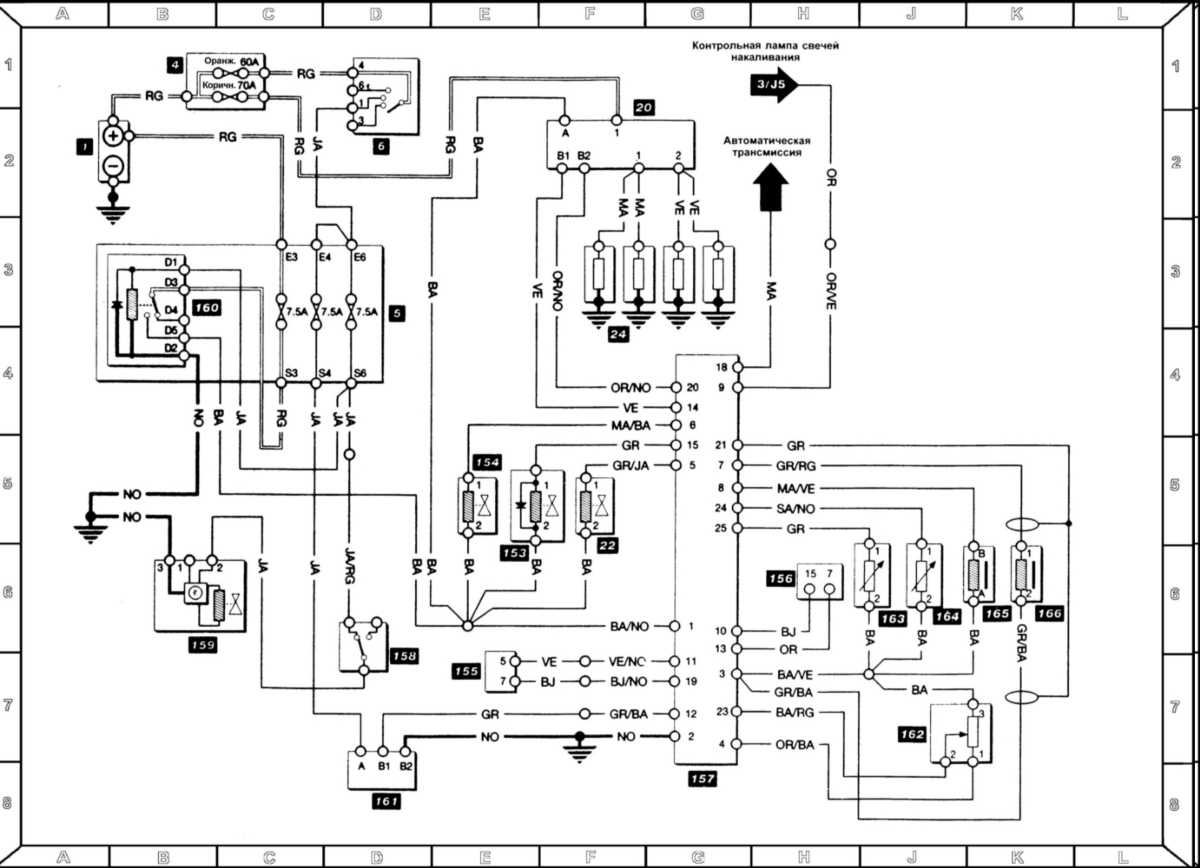

Преднакал и впрыск топлива -двигатель F8Q 784 — схема на Renault Megane
Частые вопросы: предохранители и реле Рено Меган
Где находится блок предохранителей на Рено Меган?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Рено Меган — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Рено Меган?
Найдите позицию прикуривателя в таблице на странице Рено Меган (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Рено Меган — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Рено Меган?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Рено Меган?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Рено Меган?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Рено Меган?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Рено Меган?
Схема и таблица предохранителей Рено Меган — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
