RU Здесь вы найдете схемы электрооборудования на ГАЗ 2705 она же Газель с 1995 г.в. и младше. Базовый фургон ГАЗ-2705 имеет грузоподъемность 1350 килограммов. Объем его грузового отсека — 9 кубических метров. По сравнению с базовым грузовиком, фургон имеет меньшую погрузочную высоту — всего 725 миллиметров. Доступ в кузов осуществляется через распашные задние или широкую сдвижную боковую дверь, так что процесс погрузки в ГАЗ-2705 значительно облегчен. Для любого фургона предлагается две модели бензиновых двигателей мощностью до 110 лошадиных сил. К тому же, каждый двигатель имеет модификации, рассчитанные на низкооктановый бензин. Создав семейство цельнометаллических фургонов «ГАЗель», ГАЗ значительно расширил гамму моделей. Принцип — дать покупателю возможность выбора наиболее подходящей ему модификации — соблюдается неукоснительно.

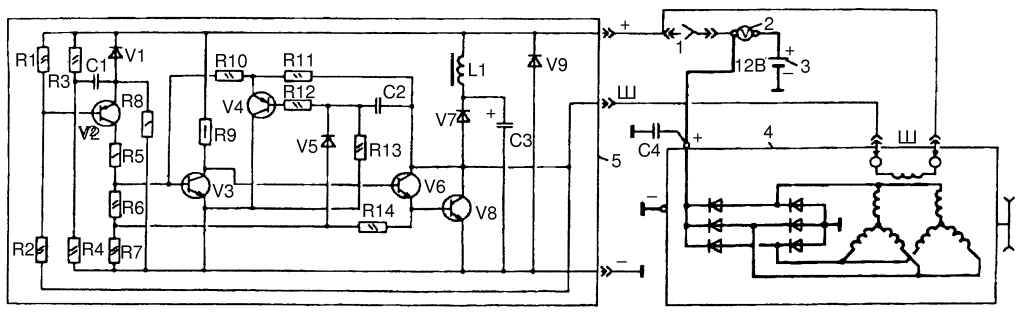

Эл.схема регулятора напряжения и его соединения с генератором
R1 — резистор МЛТ 68-220 кОм (подбирается при регулировке); R2 — резистор МЛТ 220 кОм; R3, R13 — резисторы МЛТ 10 кОм; R4, R11, R12 — резисторы МЛТ 3,3 кОм; R5 — резистор МЛТ 820 Ом; R6, R10 — резисторы МЛТ 470 Ом; R7 — резистор МЛТ 51 Ом; R8 — резистор МЛТ 1,3 Ом; R9 — резистор МЛТ 430 Ом; R14 — резистор МЛТ 100 Ом; С1, С2 — конденсаторы К73—24В-100В-0,1 мкФ; СЗ — конденсатор К50-29-160В-4.7 мкФ; С4 — конденсатор К73-21В-160В-2.2 мкФ; L1 — дроссель; V1 — стабилитрон Д818Б; V2 — транзистор КТ361Б; V3 — транзистор КТ315Б; V4 — транзистор КТ3107Б; V5 — диод КД522Б; V6 — транзистор КТ850А; V7 — диод КД208А; V8 — транзистор КТ819Г; V9 — диод КД209А; 1 — выключатель зажигания; 2 — штекер; 3 — плавкий предохранитель на 60А; 4 — аккумуляторная батарея; 5 — генератор; 6 — регулятор напряжения
Частые вопросы: предохранители и реле Газель
Где находится блок предохранителей на Газель?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Газель — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Газель?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Газель?
Схема и таблица предохранителей Газель — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Газель?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Газель и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Газель?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Газель?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Газель находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Газель сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
