RU Принципиальные схемы электрооборудования на такую машину как Toyota Camry 2001-2005 г.в. Салон в новой Тойоте стал просторнее. Таким образом, автомобиль начал отвечать более высоким показателям по качеству материалов, используемых в отделке салона. В салоне Camry 2,4 л VVT-i используется высококачественная тканевая отделка, а также кожаная отделка в качестве опции. А для автомобилей с двигателем 3,0 л V6 отделка салона кожей входит в стандартную комплектацию. Ощущение эксклюзивности салона создается благодаря использованию кожаной отделки рычага КПП, хромированным внутренним ручкам дверей, а также отделкой под дерево на консоли и панелях управления. Внутри автомобиля действительно комфортно и уютно. Интерьер тщательно продуман. Это и комфортабельные сиденья, и автоматическая система кондиционирования, электрические стеклоподъемники, великолепная звукоизоляция. Кстати, в стандартную комплектацию всех моделей входит климат-контроль. Одной из инноваций новой Camry является обеспечение водителю кругового обзора. Ветровое стекло и боковые зеркала покрыты водоотталкивающем материалом, боковое зеркало водителя с широким углом обзора имеет систему подогрева, внутреннее зеркало снабжено системой автоматического затемнения. Над центральной консолью установлен многофункциональный дисплей. Он отслеживает рабочие параметры автомобиля, собираю информацию с бортовой электронной аппаратуры. На дисплей выводятся все необходимые водителю данные: время, температура воздуха, показания маршрутного компьютера, в том числе средний и мгновенный расход топлива, средняя скорость и возможный километраж на оставшемся топливе.

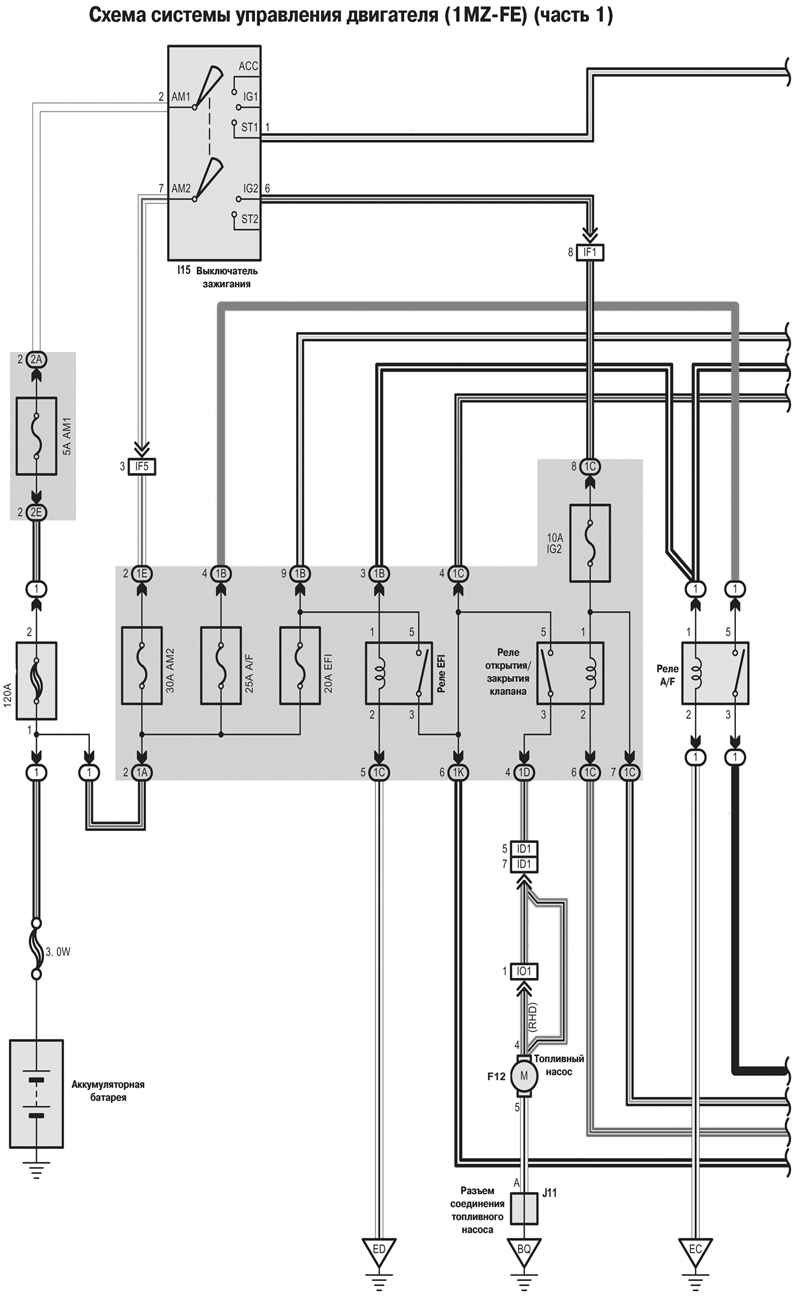

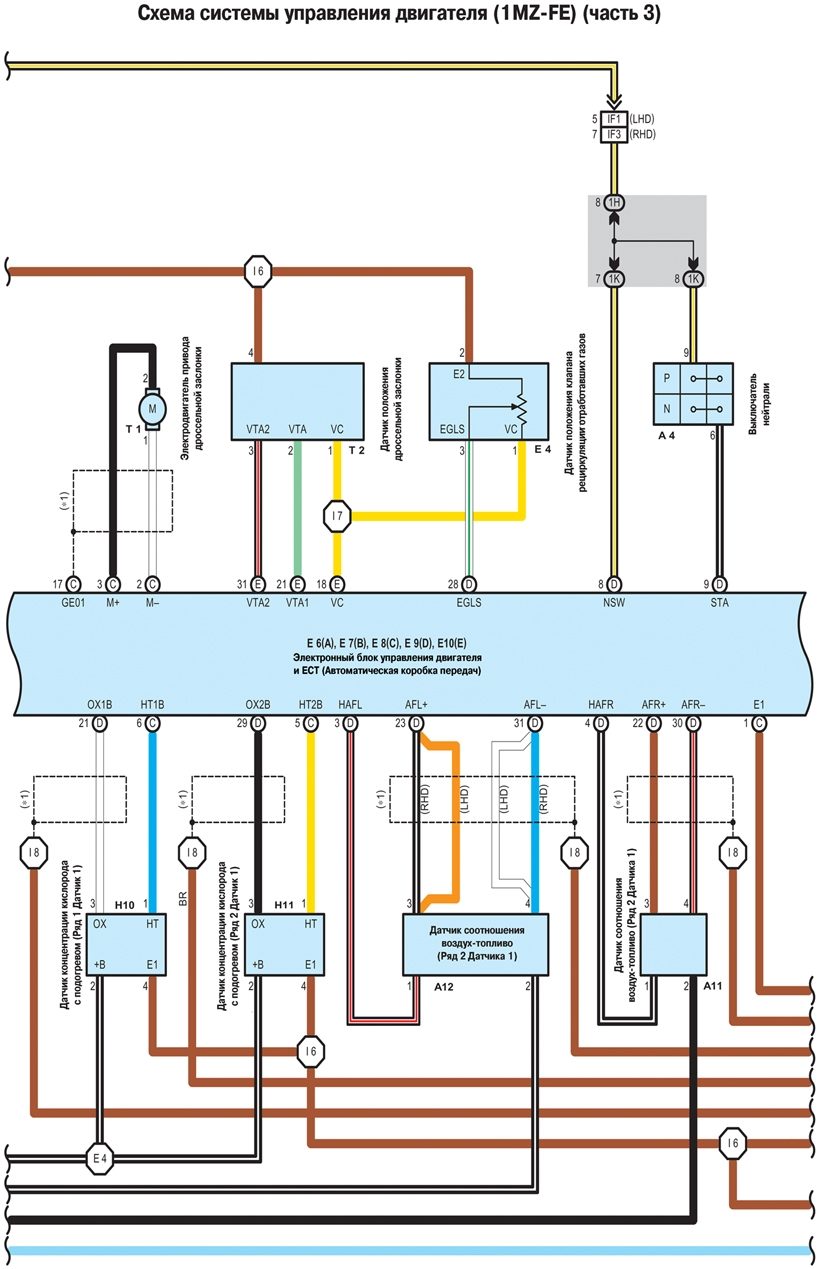

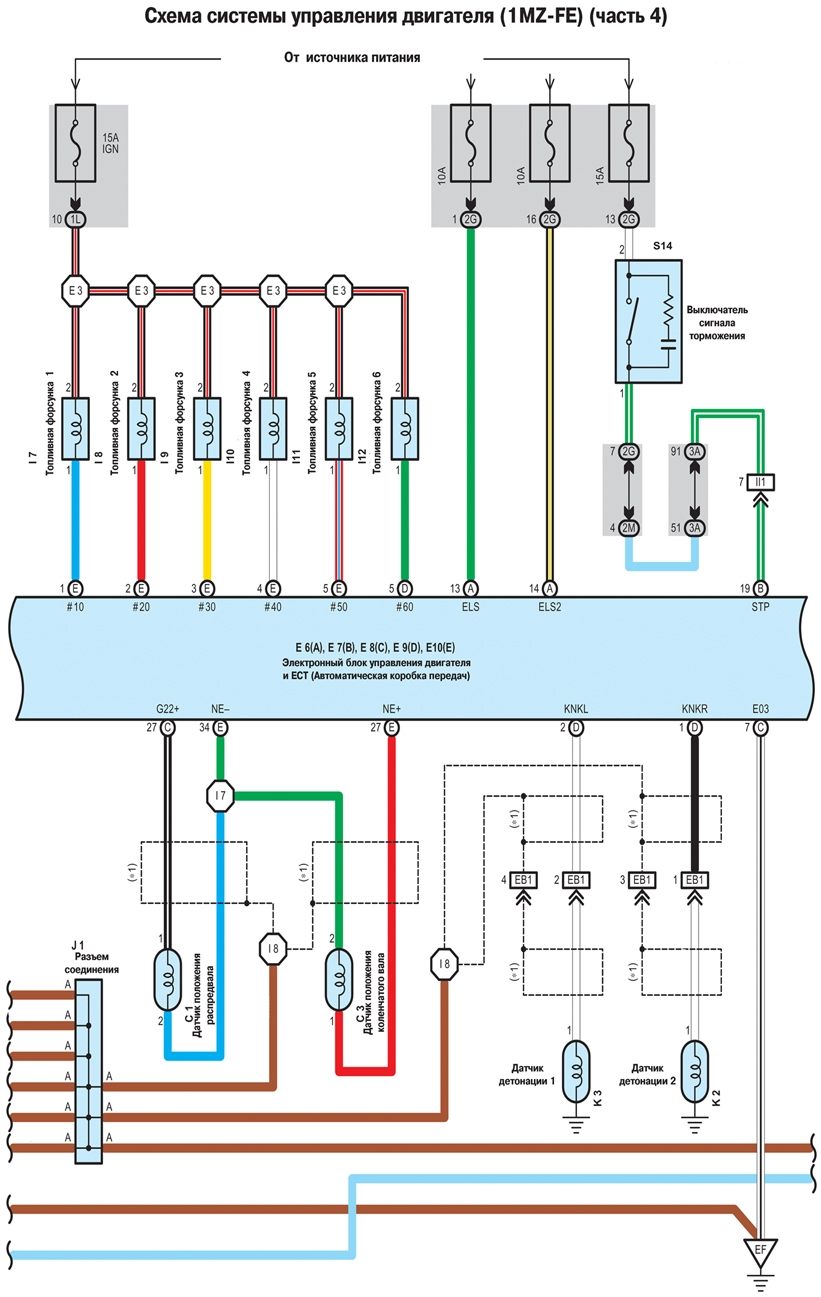

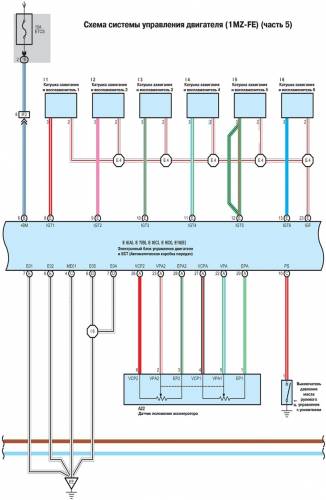

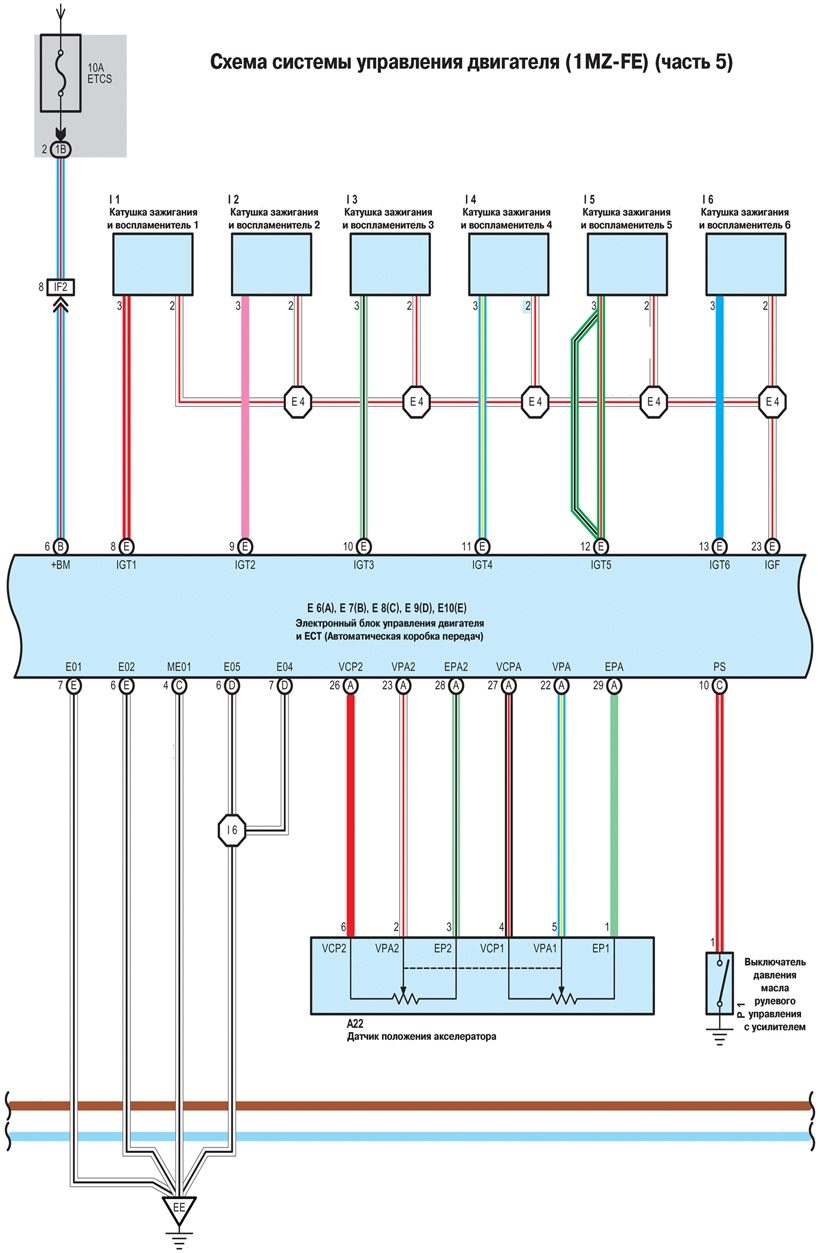

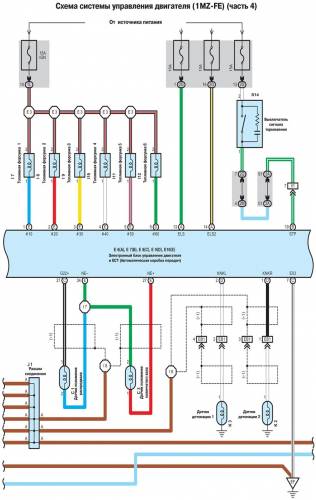

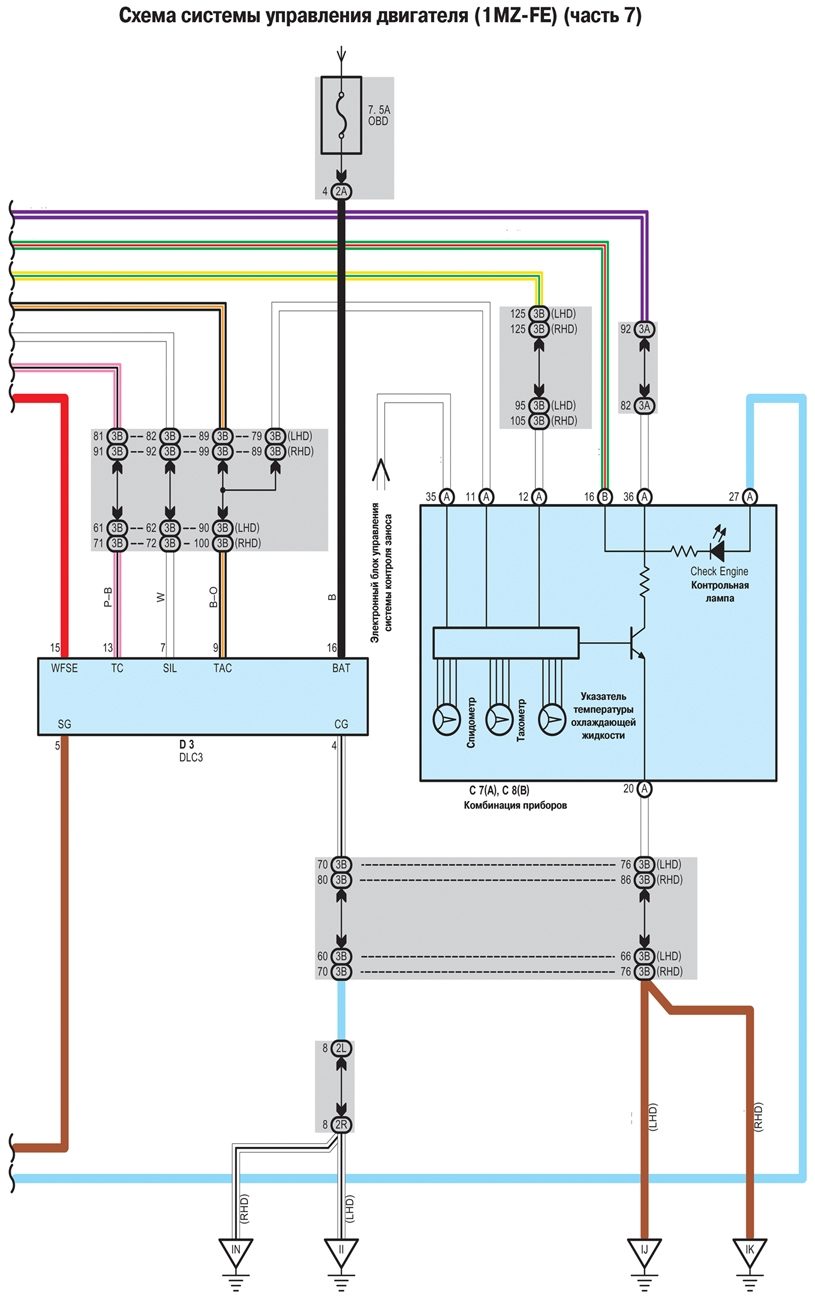

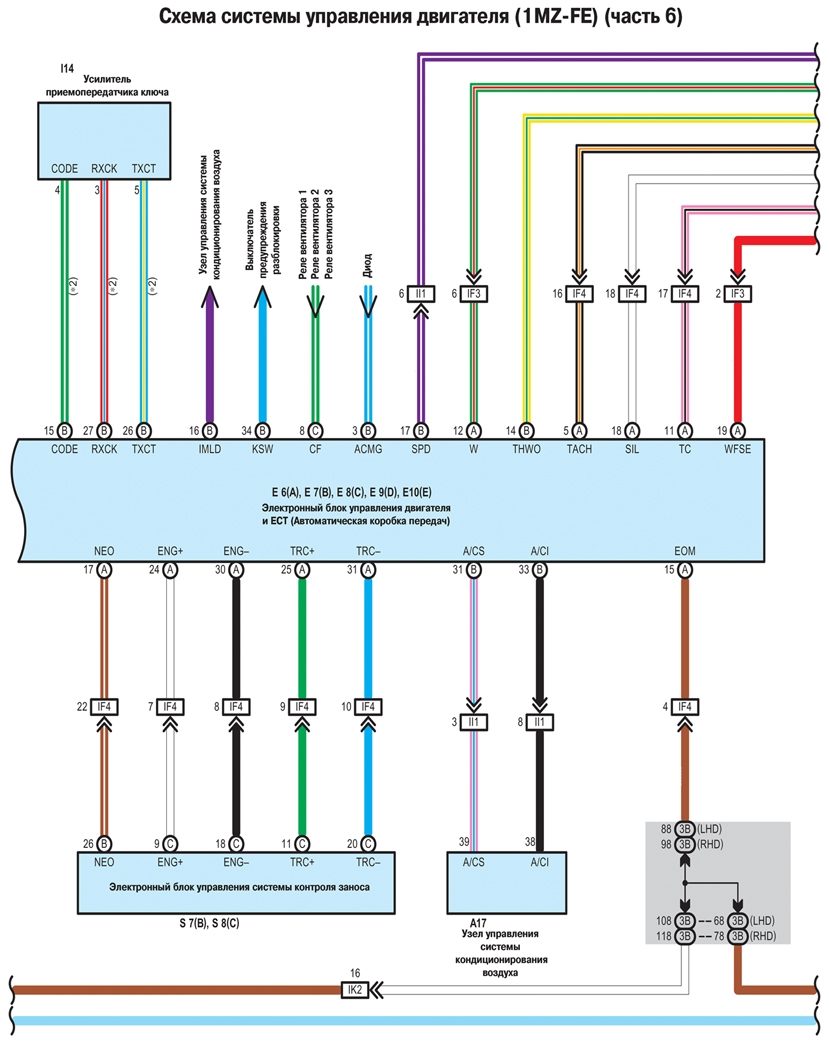

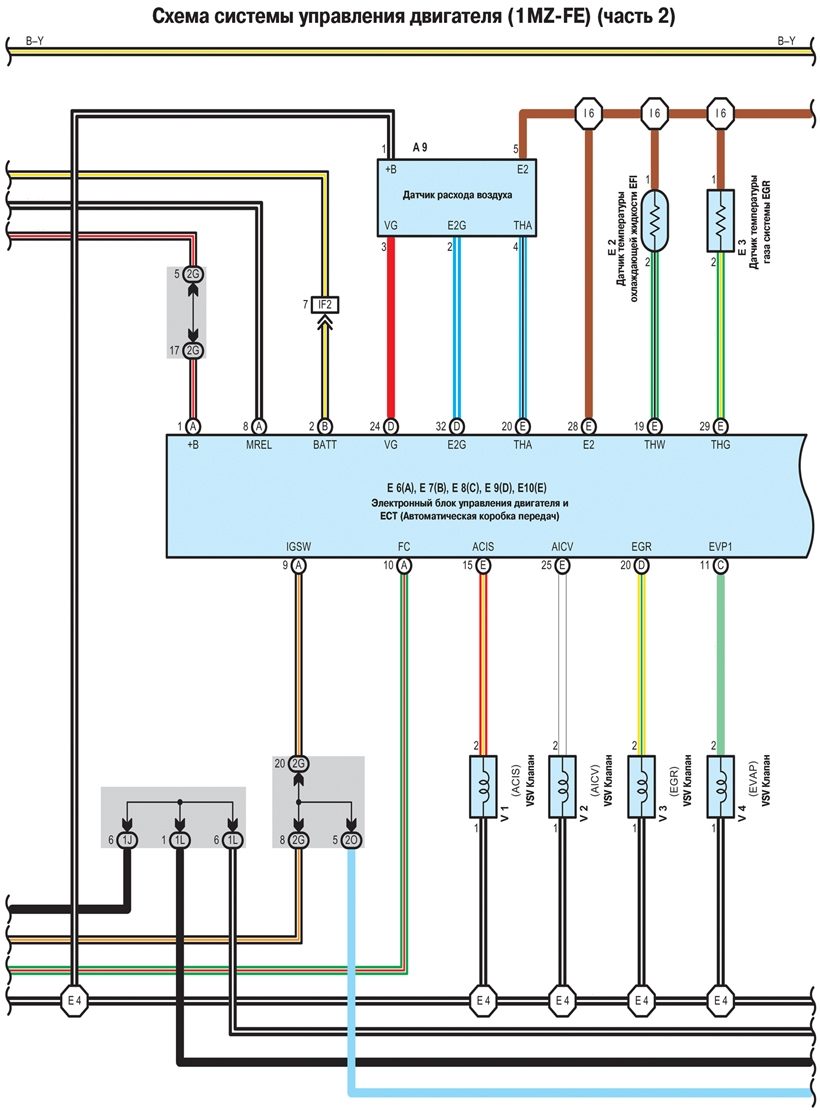

Схема системы управления двигателем — 1MZ-FE на Toyota Camry

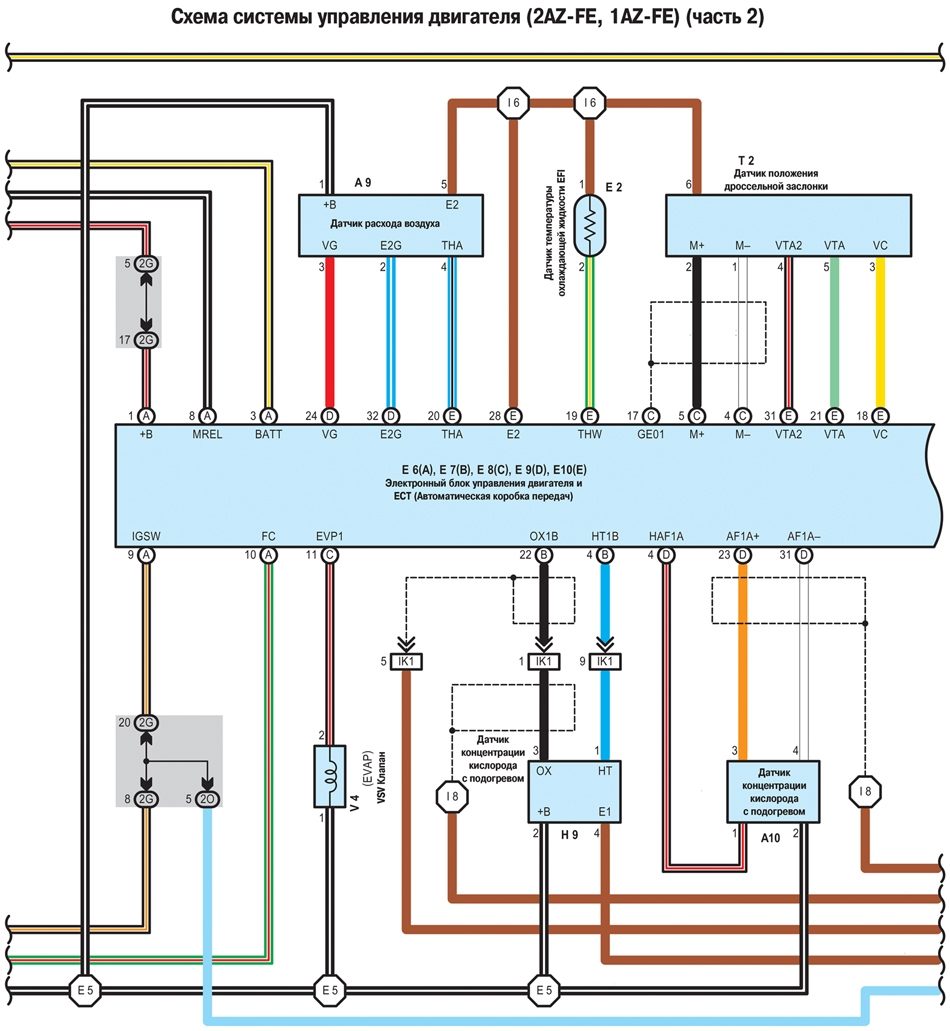

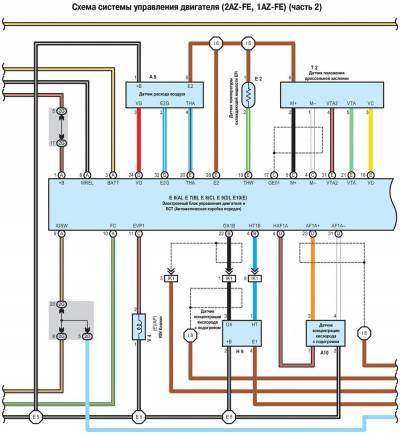

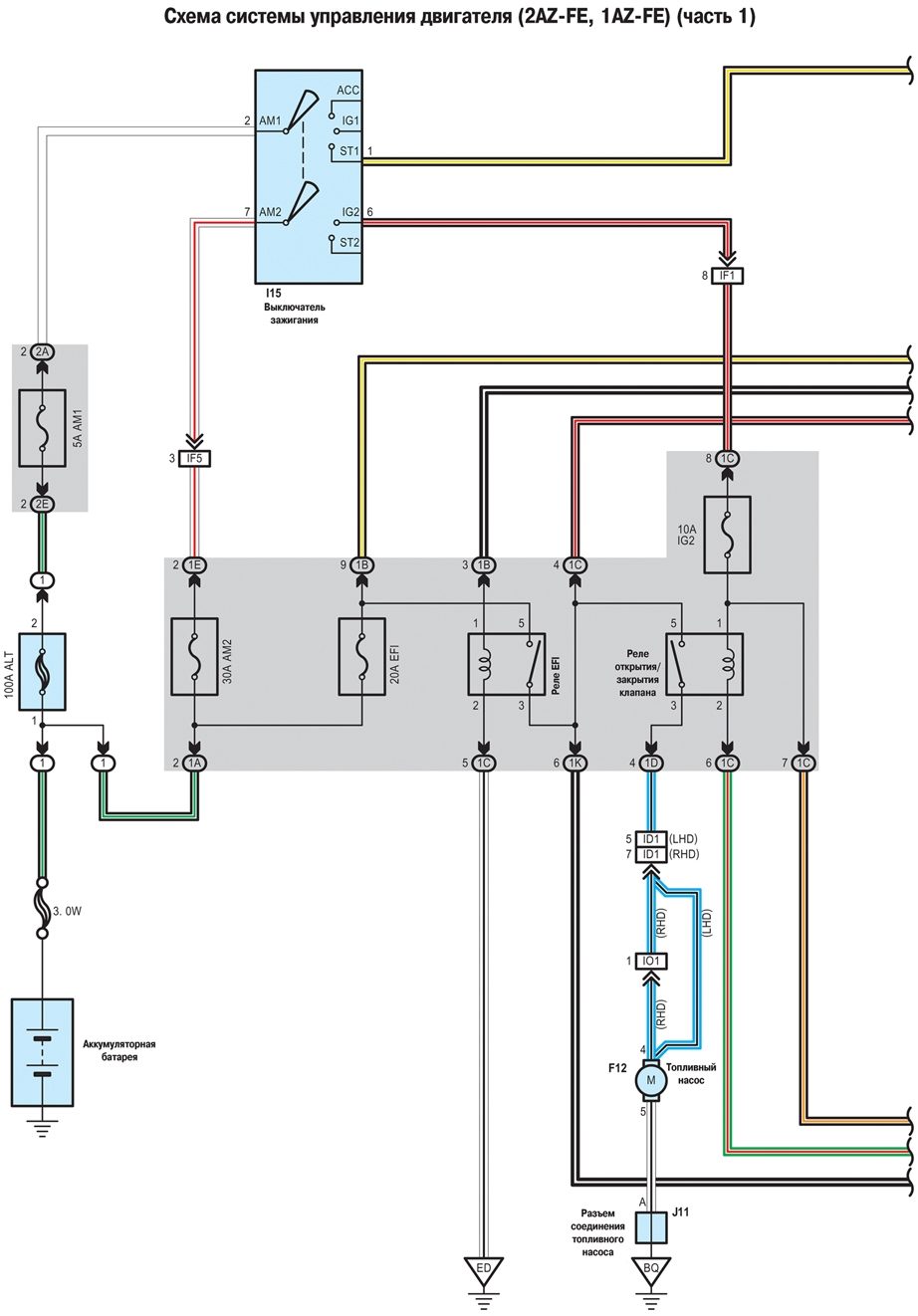

Электросхема системы управления двигателем — 2AZ-FE и 1AZ-FE на Тойота Камри
Частые вопросы: предохранители и реле Тойота Камри
Где находится блок предохранителей на Тойота Камри?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Тойота Камри — в разделе о расположении блоков.
Не работает стеклоподъёмник на Тойота Камри — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Почему перегорают предохранители один за другим на Тойота Камри?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Тойота Камри?
Схема и таблица предохранителей Тойота Камри — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Тойота Камри?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Тойота Камри и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Тойота Камри?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Тойота Камри?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Тойота Камри находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
