RU Автовладельцы и работники автосервисов, для вас здесь любезно предоставленны схемы электрооборудования на Toyota Corolla с 2003 по 2008 г.в. В салоне, все что нужно для водителя находится в удобном расположении, без излишеств и наворотов. Сидения очень комфортные. На дороге скорость набирает быстро, торможение мягкое, при обгоне довольно резвая. Аккуратный руль, хорошая толщина обода, удобные кнопки, приятная обивка…. Это и многое другое говорят владельцы приобревшые эту модель Тойоты.

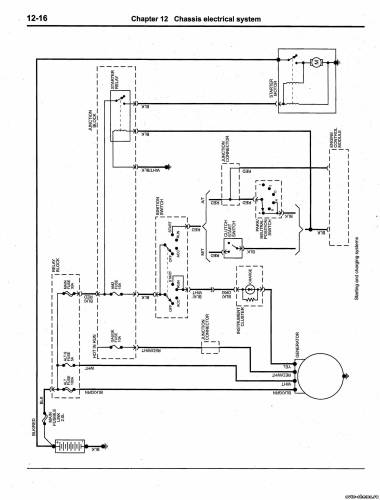

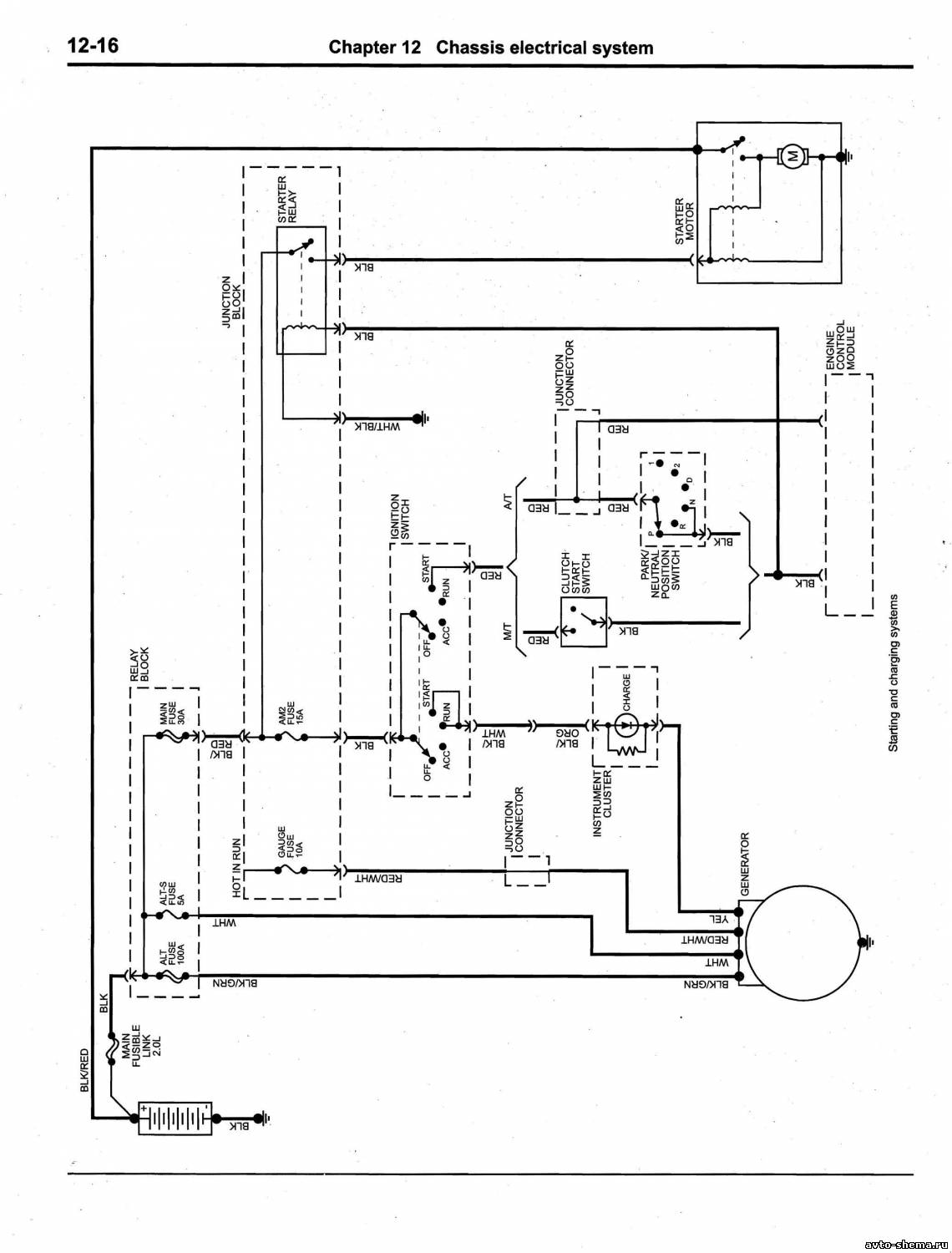

Схема системы запуска и зажигания

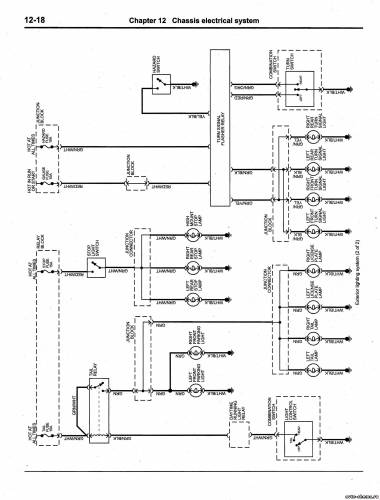

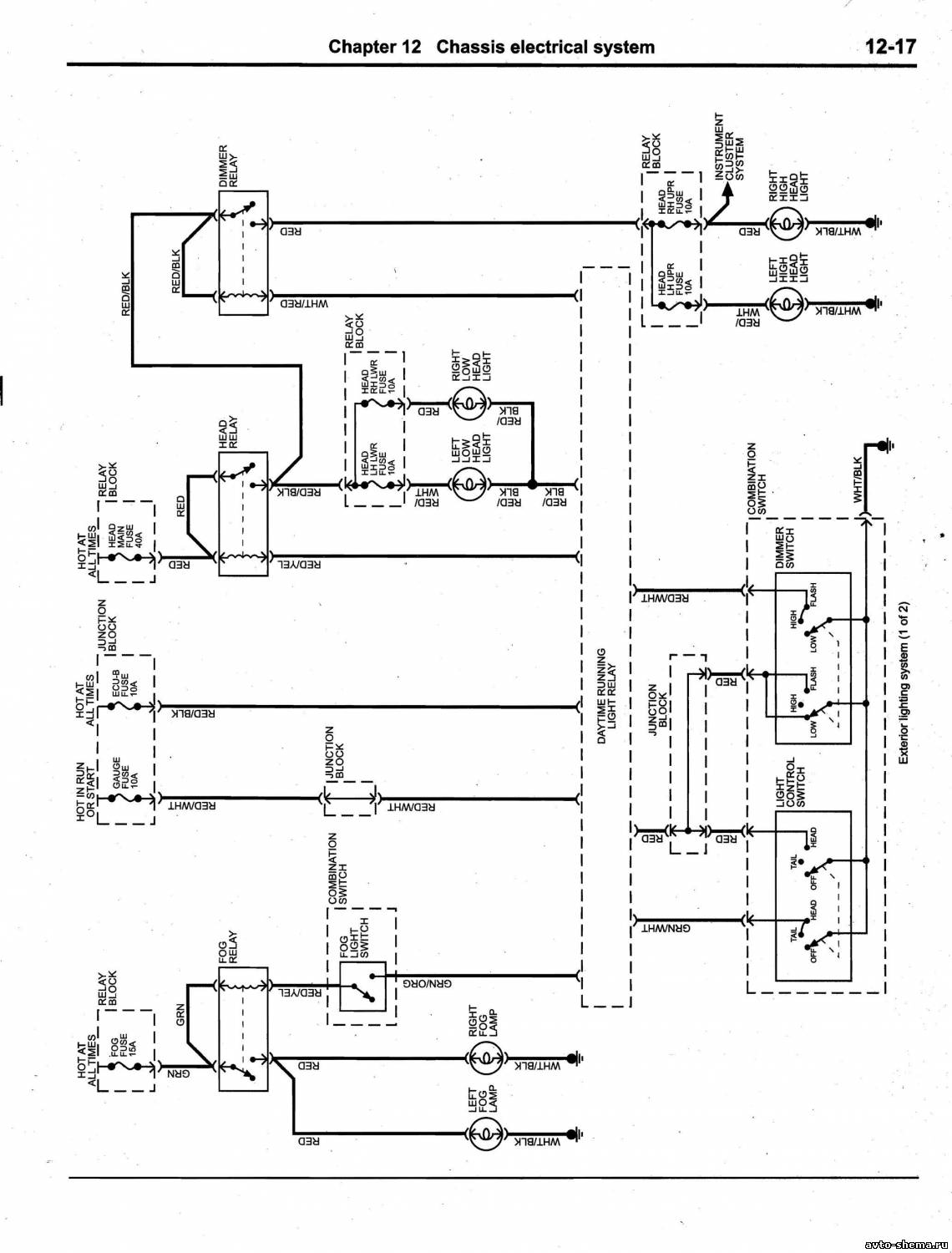

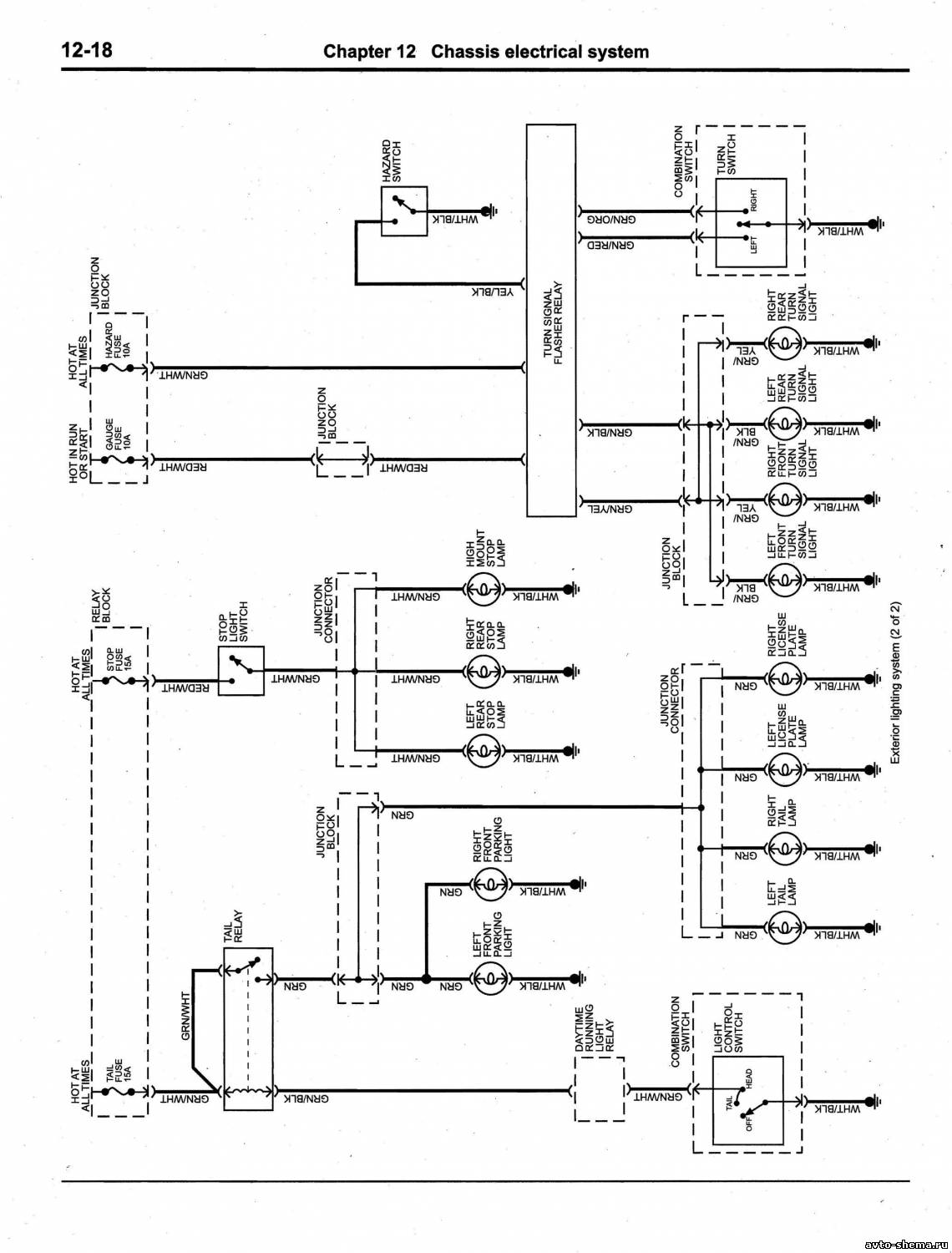

Электросхема внешнего освещения

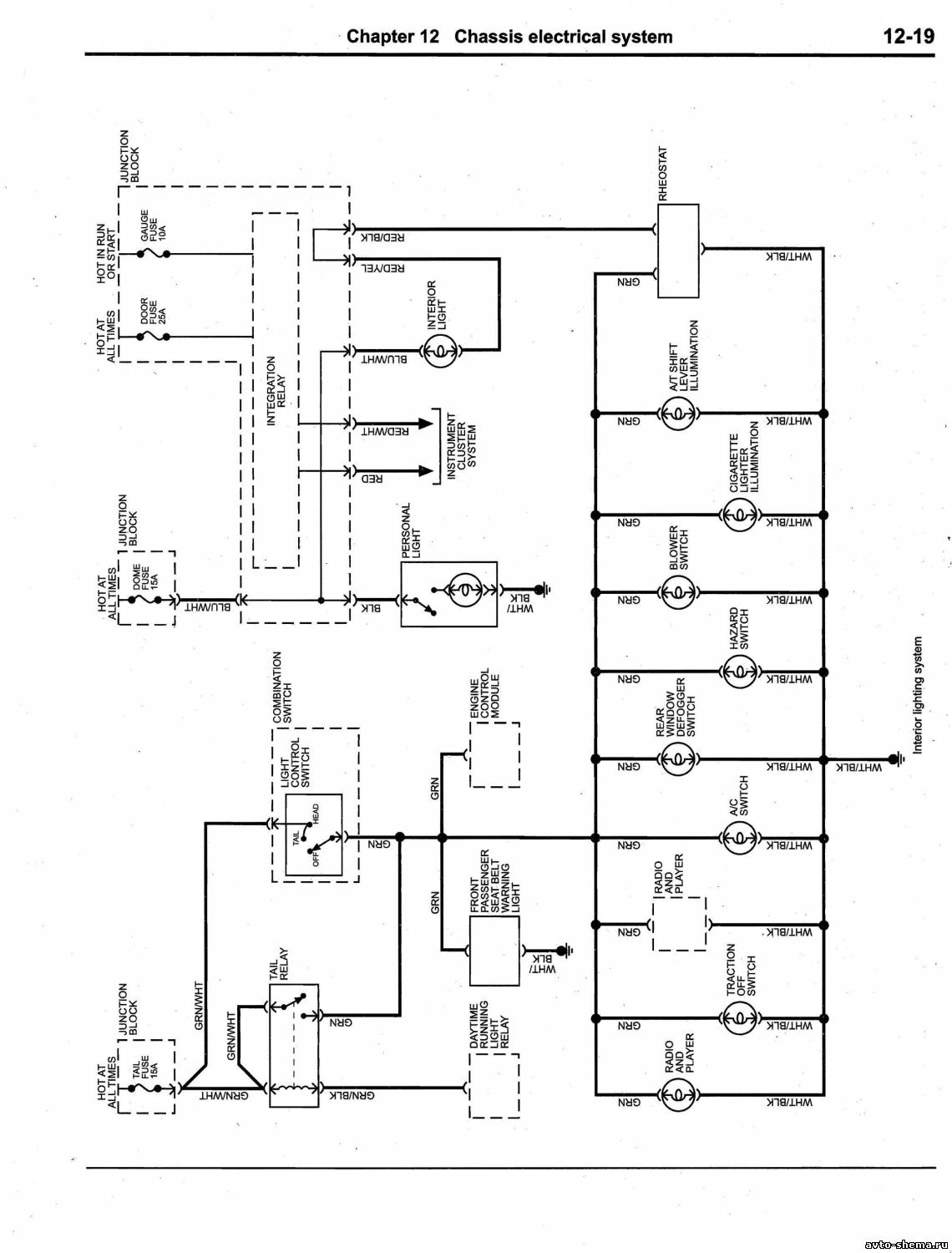

Эл.схема внутреннего освещения салона

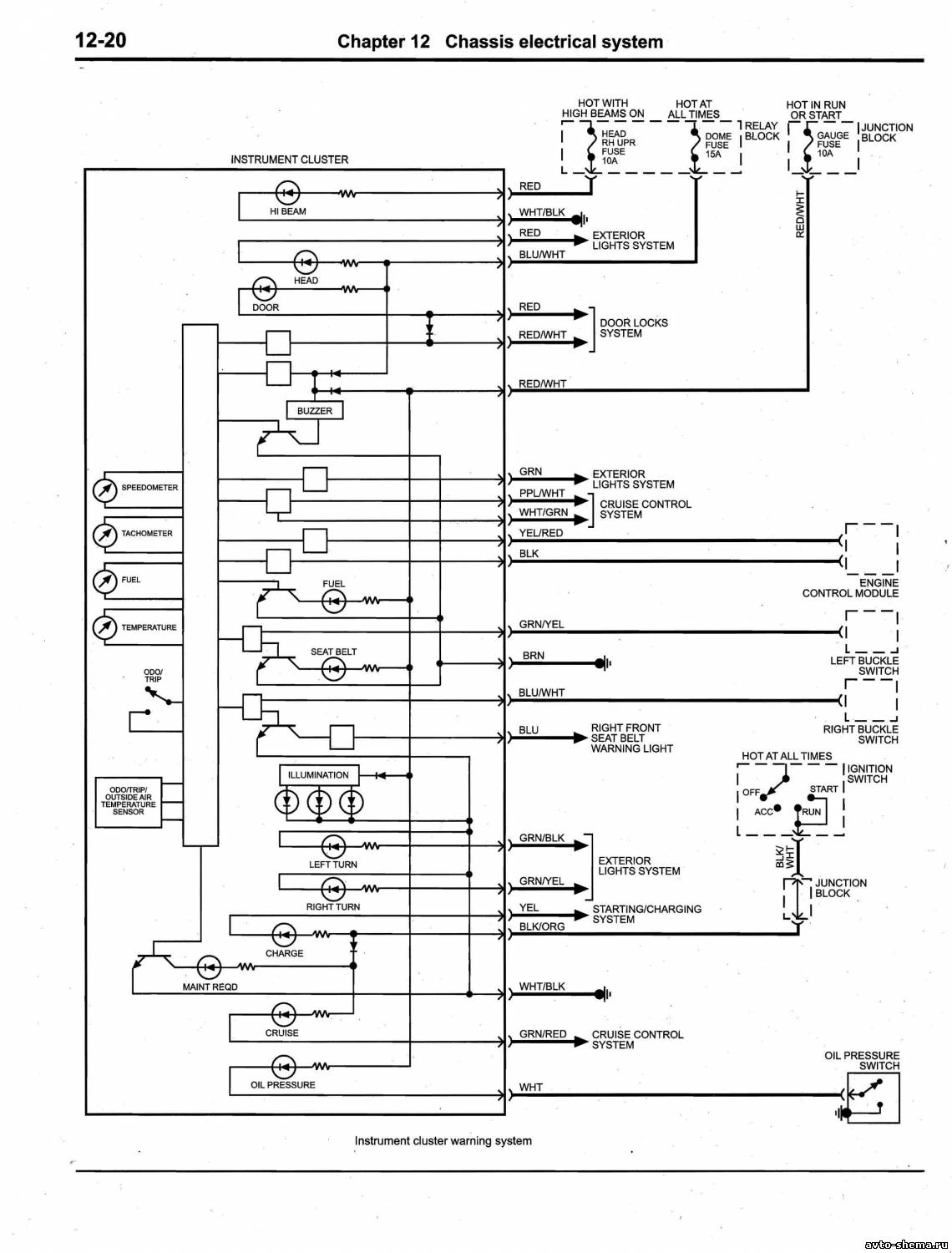

Схема приборного щитка

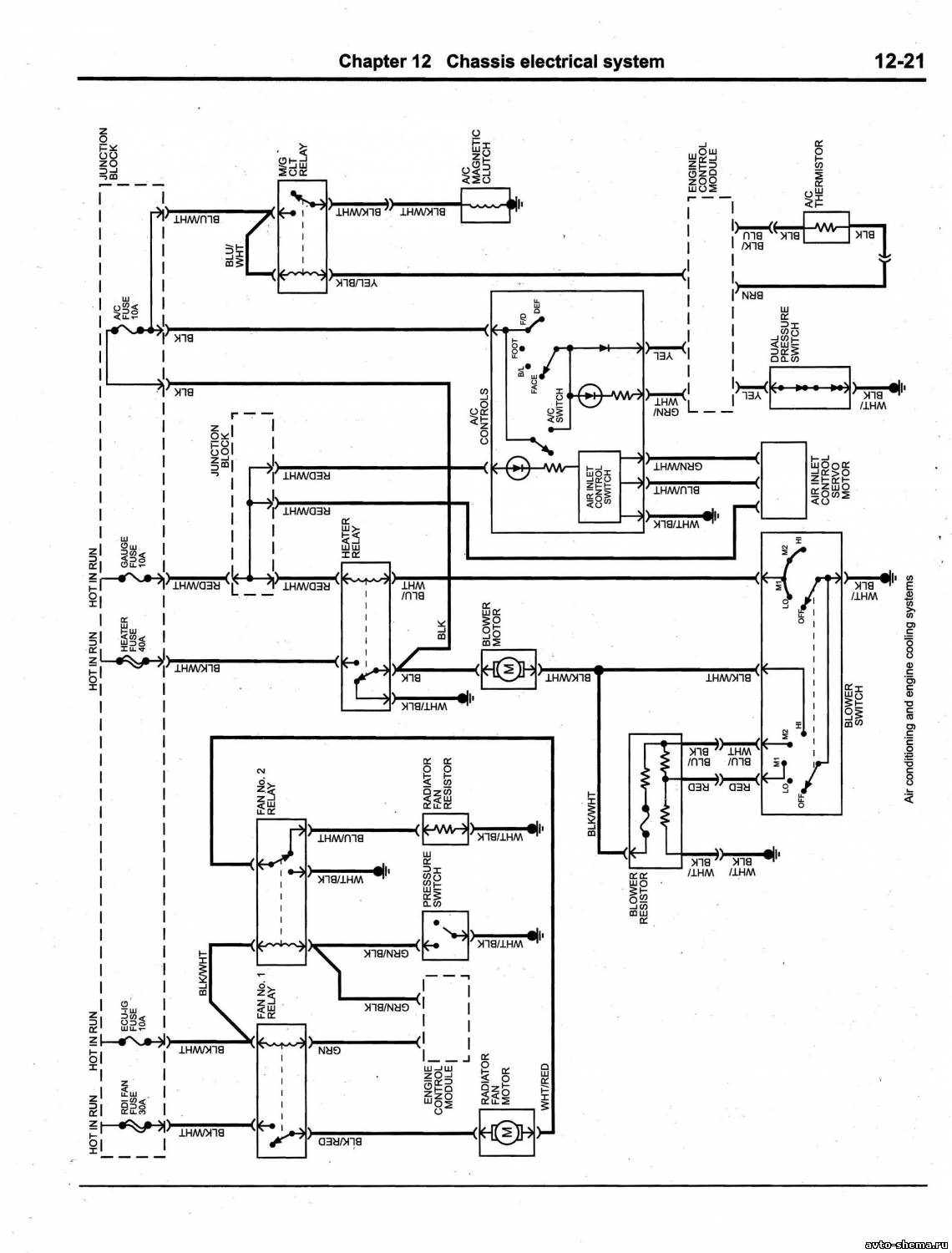

Электросхема кондиционера и системы охлаждения двигателя

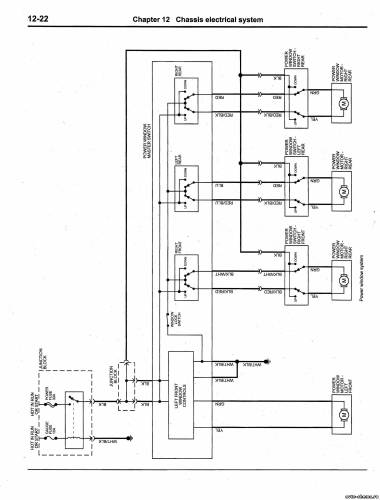

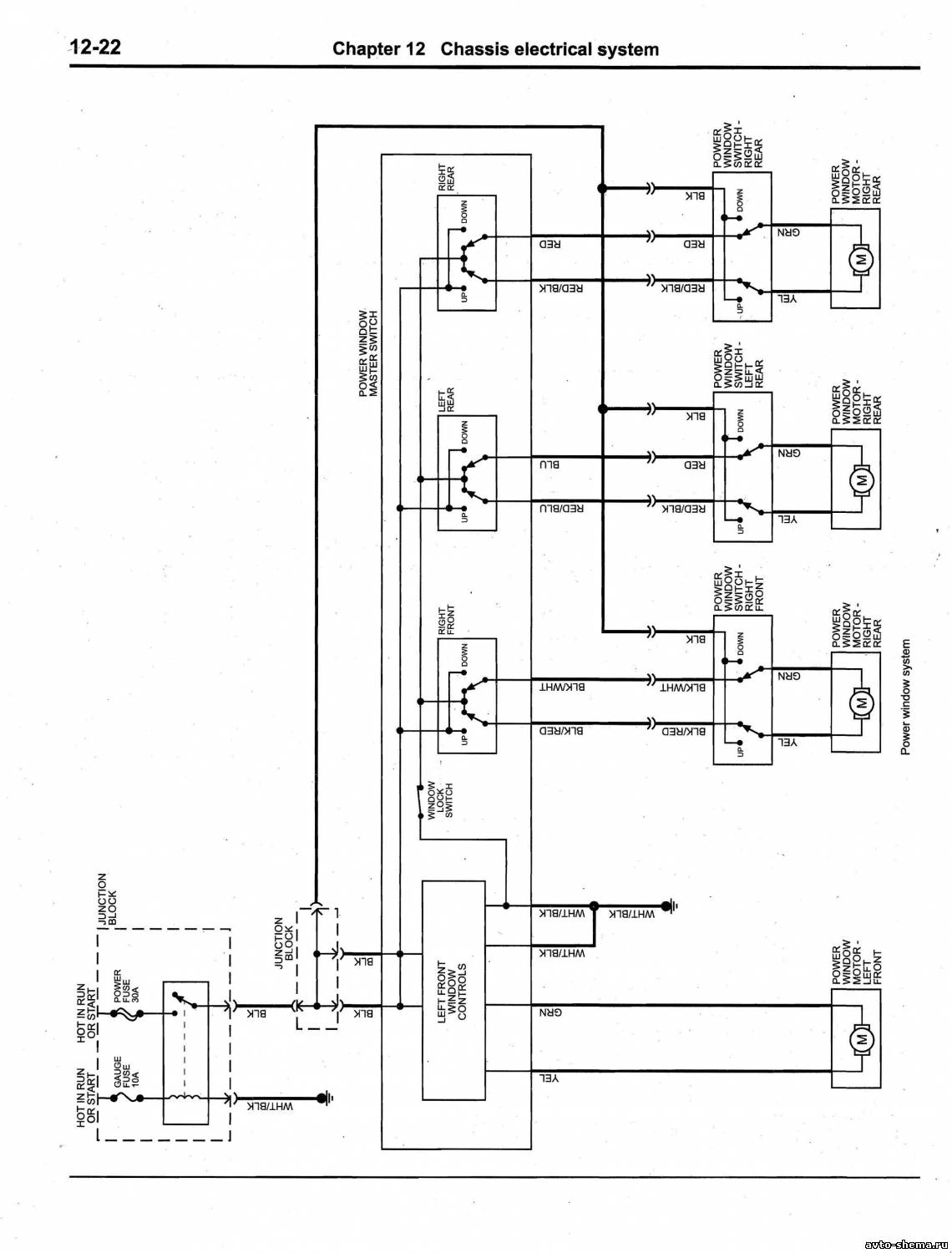

Схема электростеклоподьемников

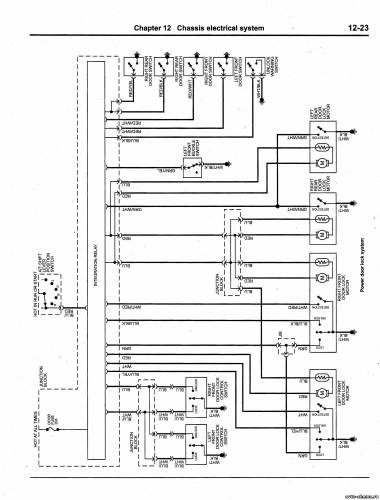

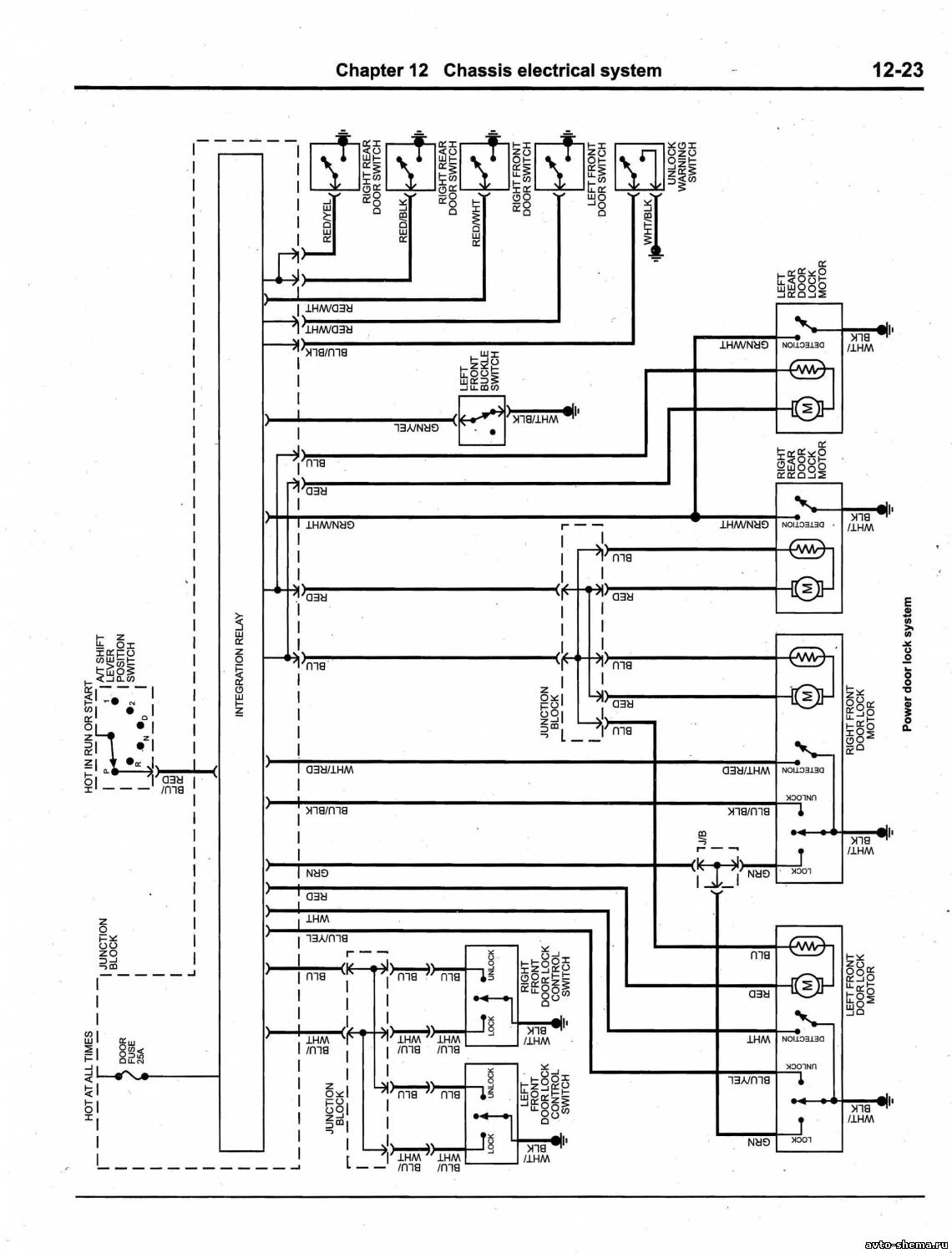

Эл.схема блокировки дверей

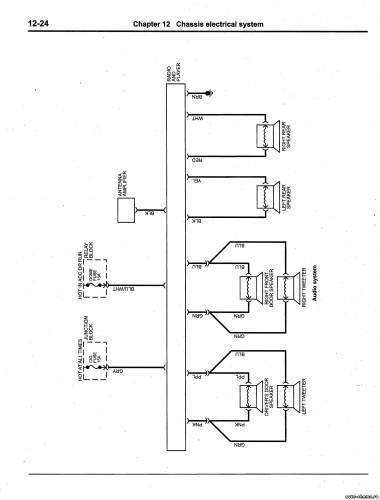

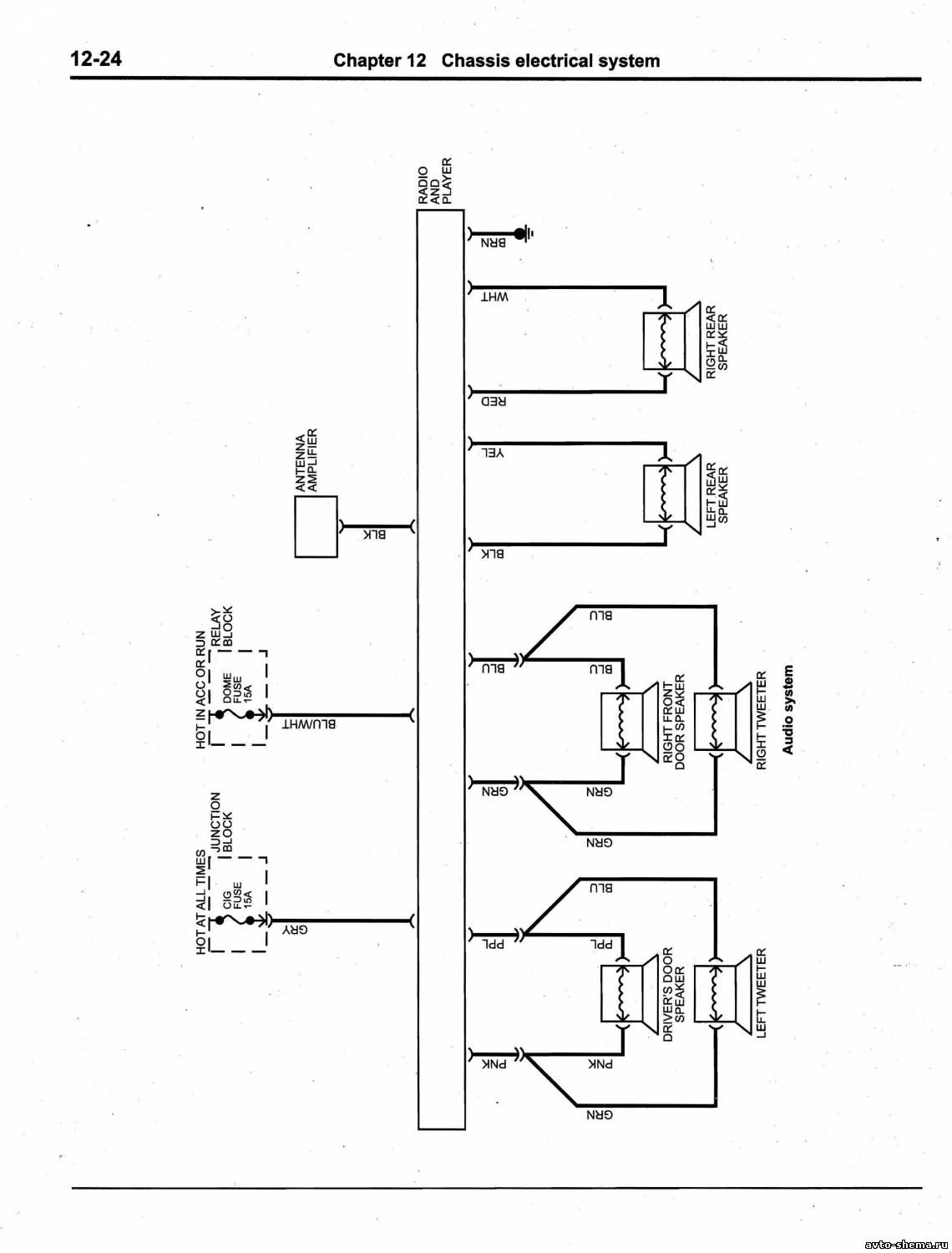

Электросхема аудиосистемы на Тойота Королла

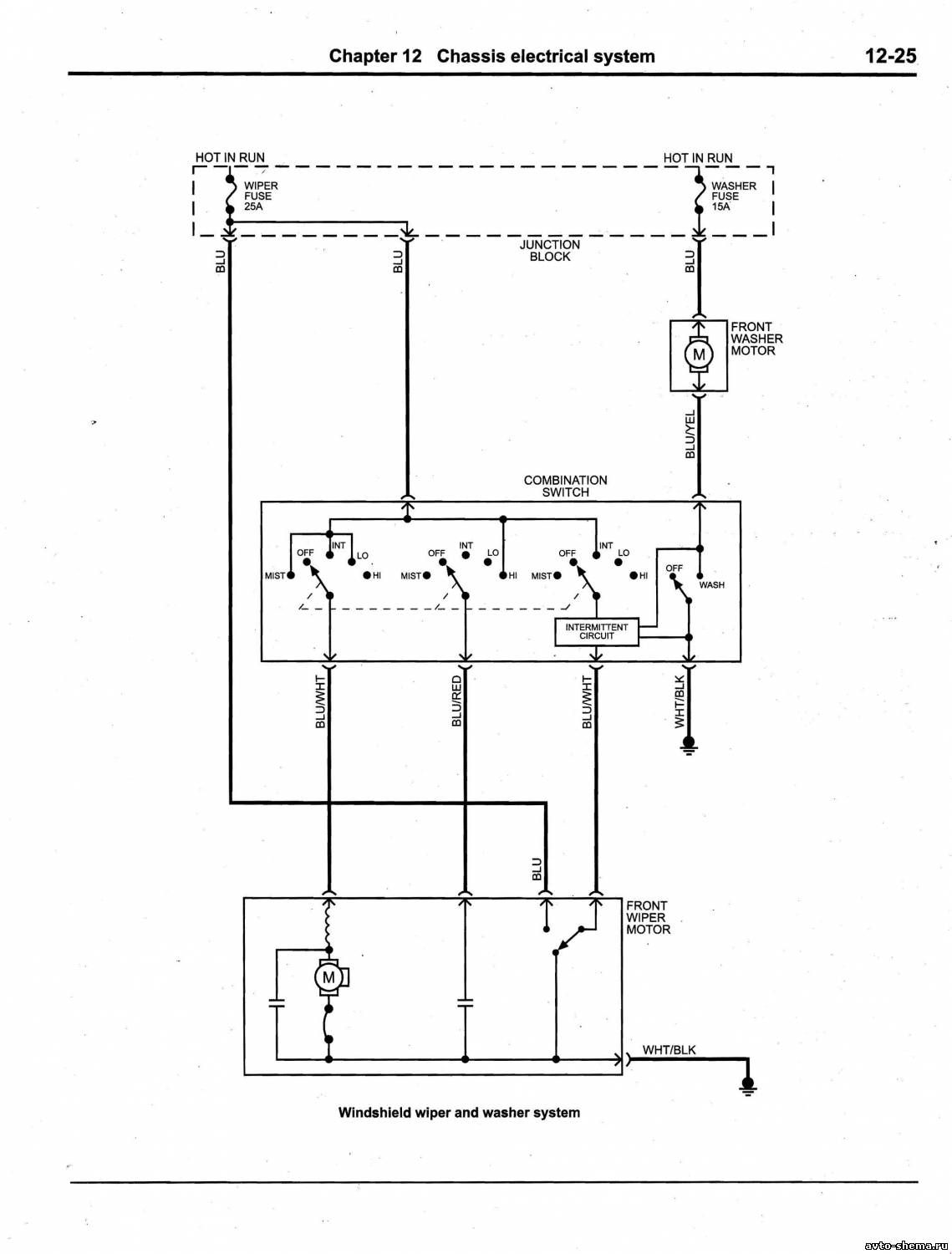

Схема лобового стеклоочистителя

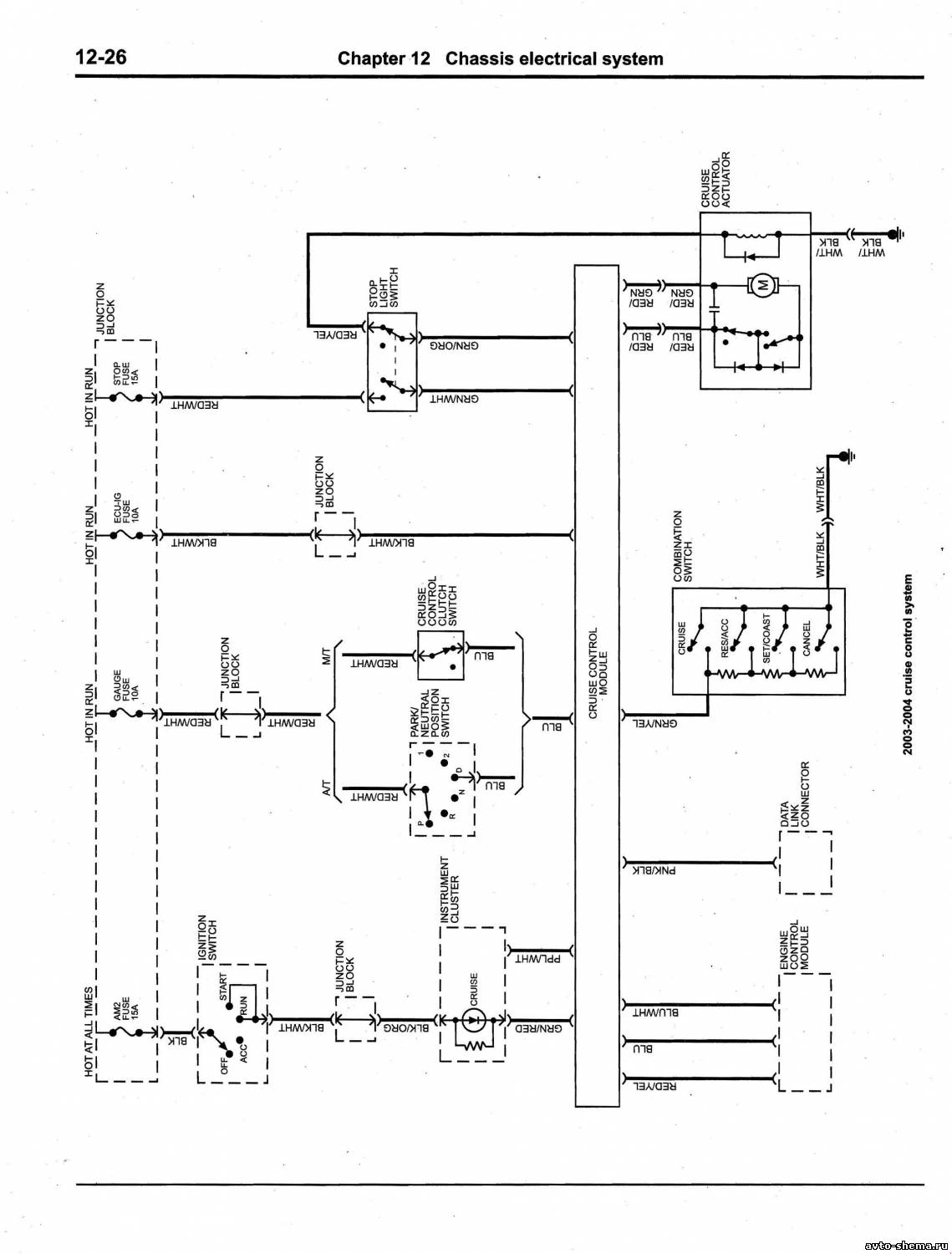

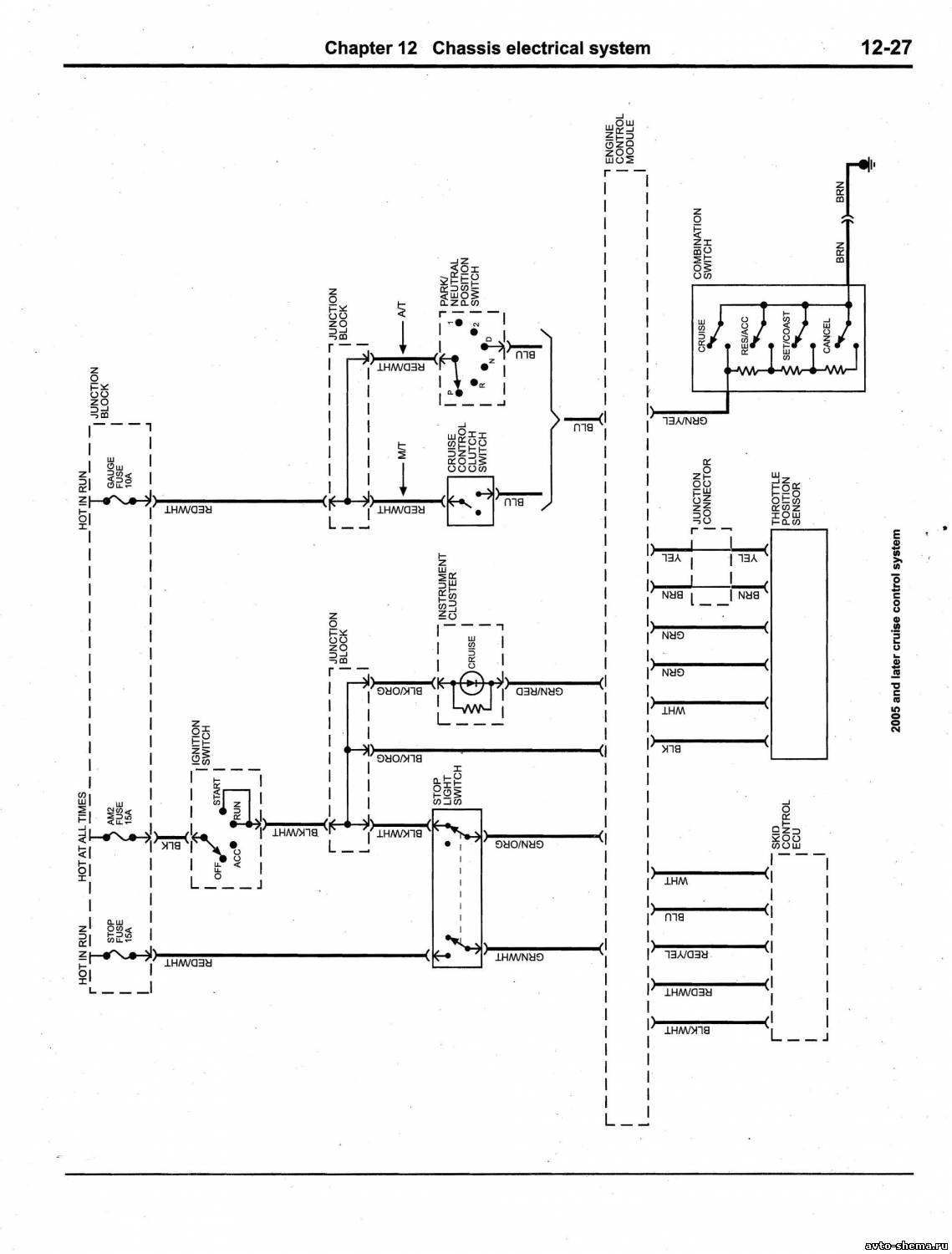

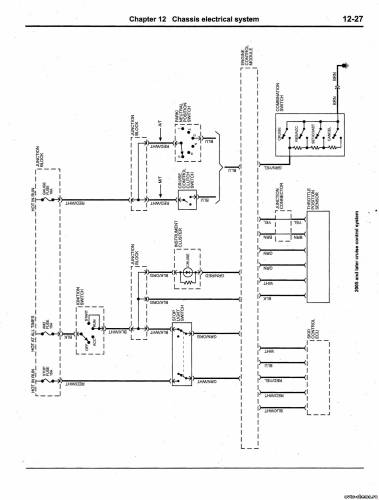

Эл.схема круиз-контроля
Частые вопросы: предохранители и реле Тойота Королла
Где находится блок предохранителей на Тойота Королла?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Тойота Королла — в разделе о расположении блоков.
Какой предохранитель отвечает за магнитолу на Тойота Королла?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Тойота Королла?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Тойота Королла?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Тойота Королла?
Схема и таблица предохранителей Тойота Королла — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Тойота Королла?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Тойота Королла и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Тойота Королла?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Тойота Королла?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
