RU Ниже приведены схемы электрооборудования на Toyota Camry 1992-1997 г.в. История машины берет свое начало в 1983 году, когда появились первые экземпляры с совсем скромными моторами 1,8 и 2,0 литра. Кроме седана в производственной гамме присутствовал и кузов лифтбек, а позже, в < 1992 > году, выпускался и универсал. У нас же Camry начала набирать популярность с середины 90 годов, когда эти машины появились у спецподразделения ГАИ «Кобра». Затем на этот автомобиль обратили внимание и чиновники, в связи с чем Camry чаще всего ассоциируется с «государственным автомобилем».

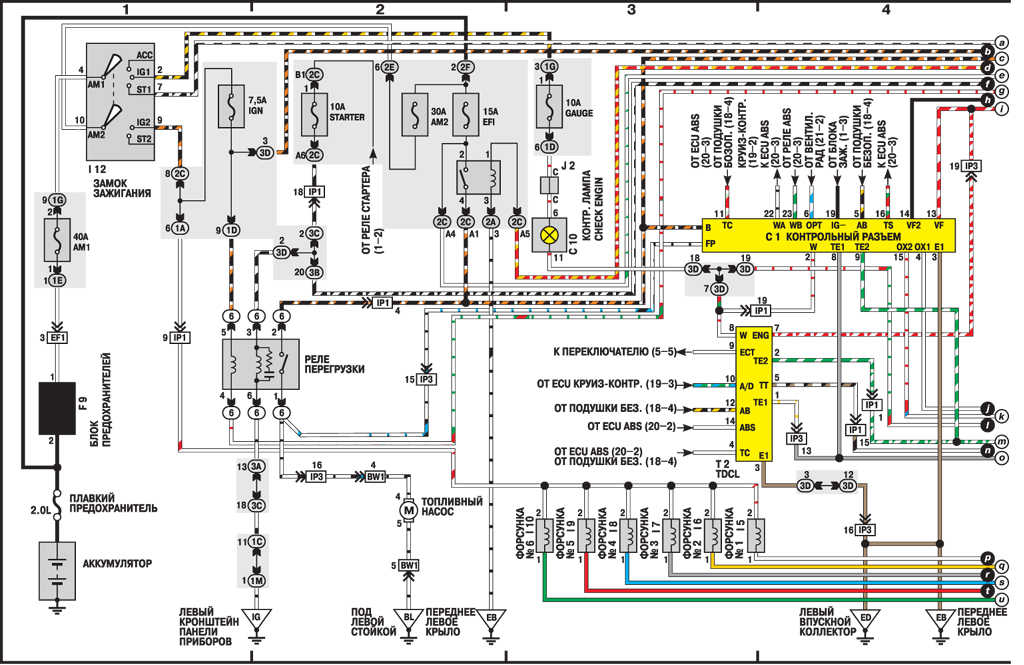

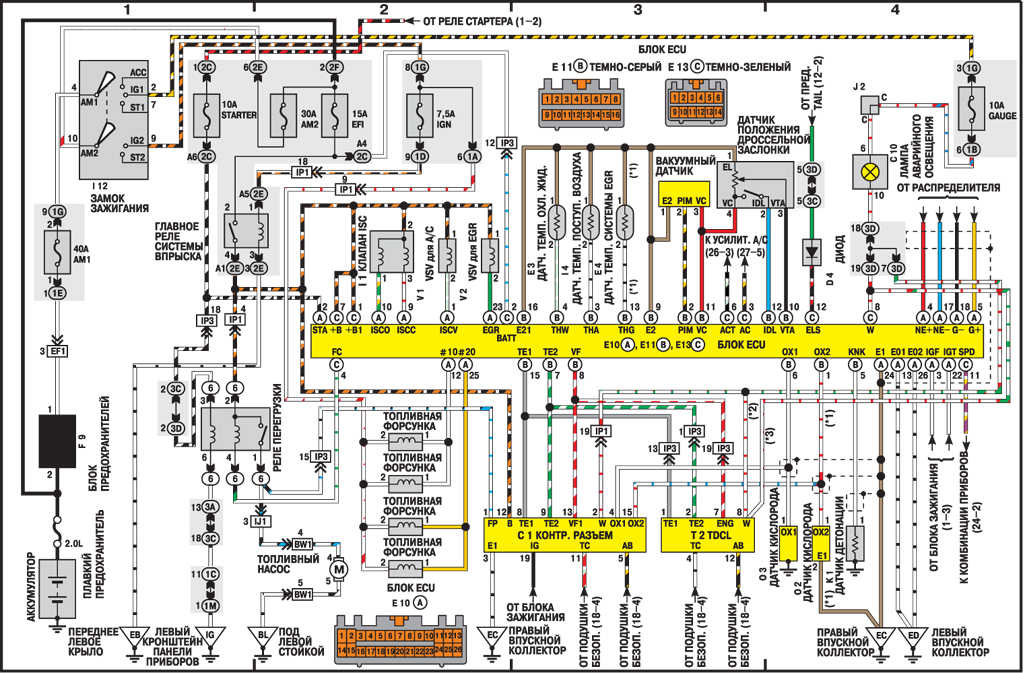

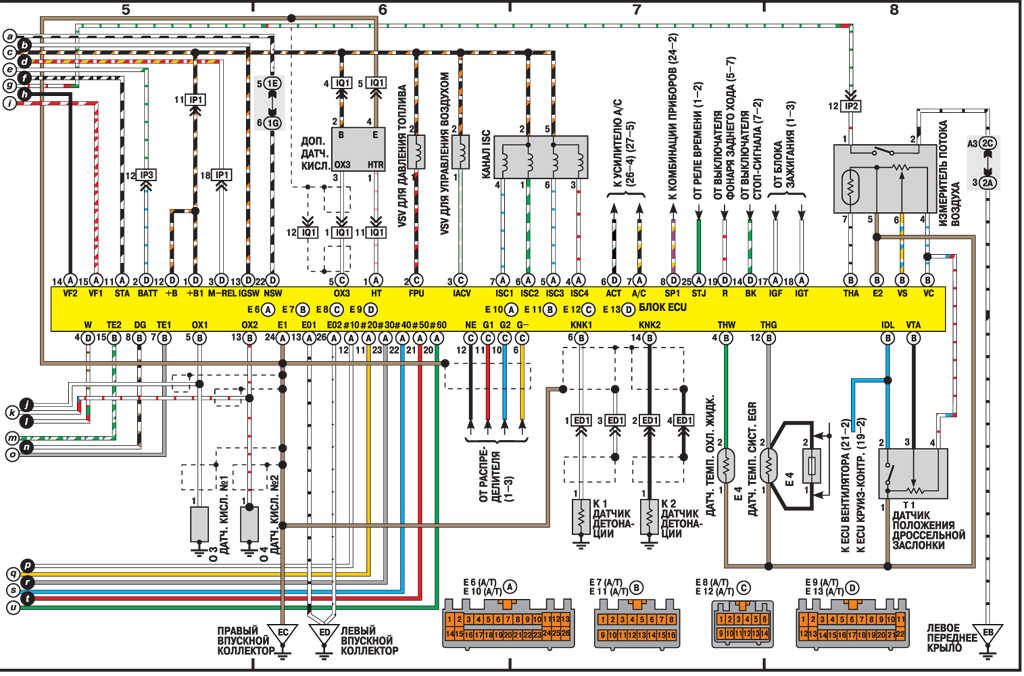

Электросхема управления двигателем 5S-FE, 3VZ-FE

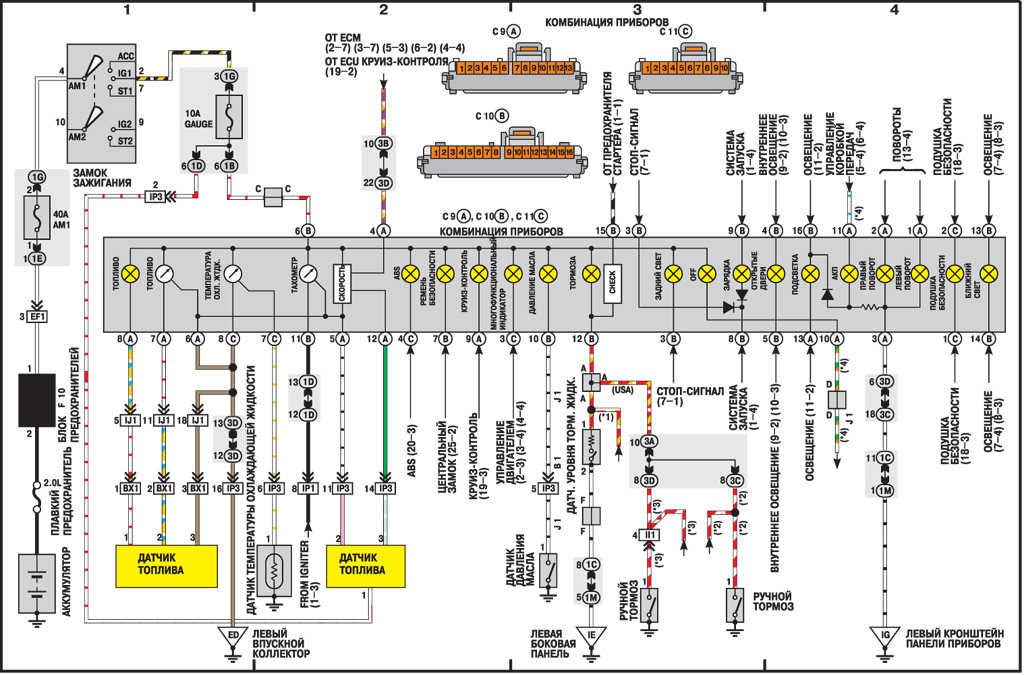

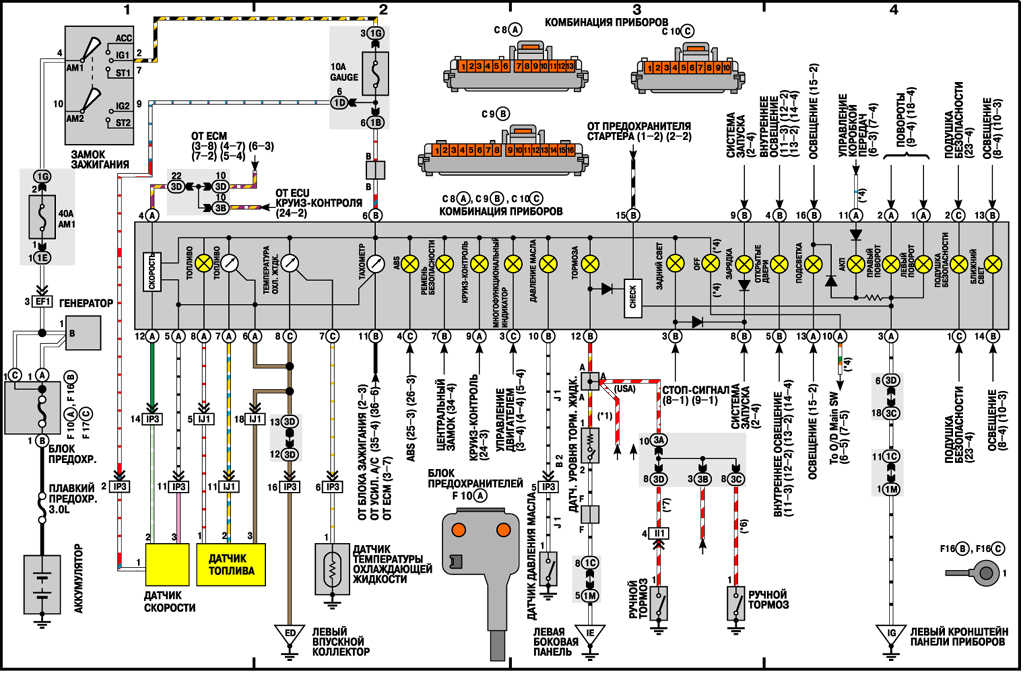

Электросхема комбинации приборов на Тойота Камри

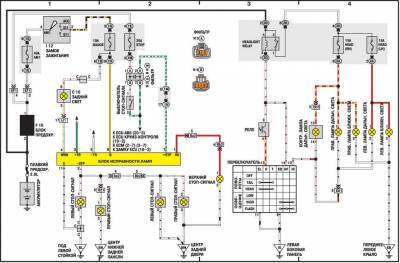

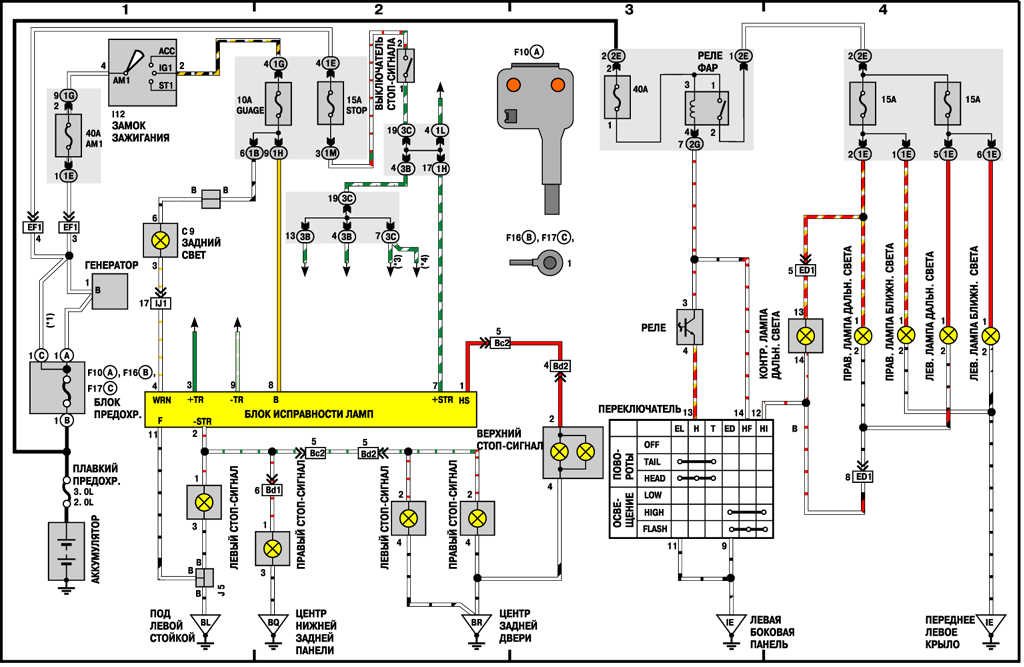

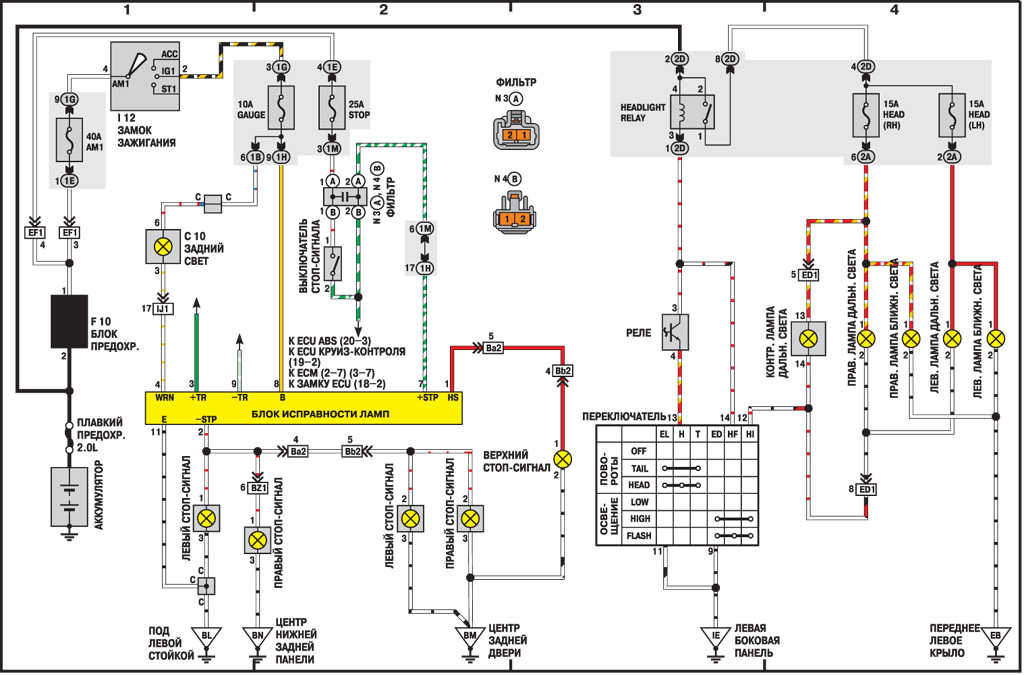

Схема стоп-сигналов и фар

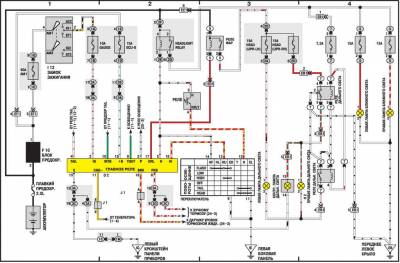

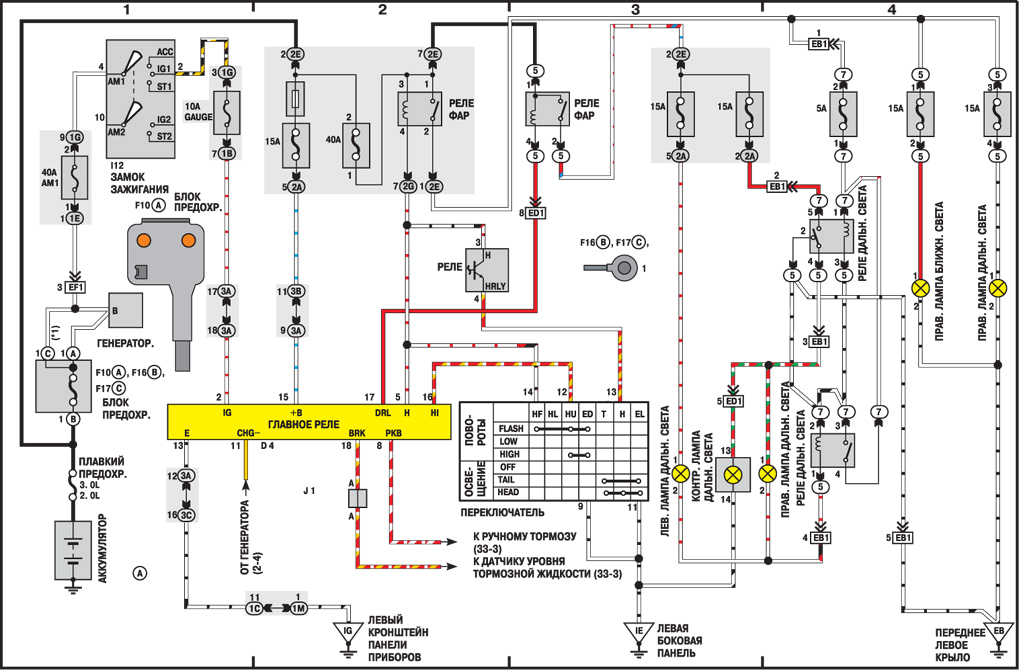

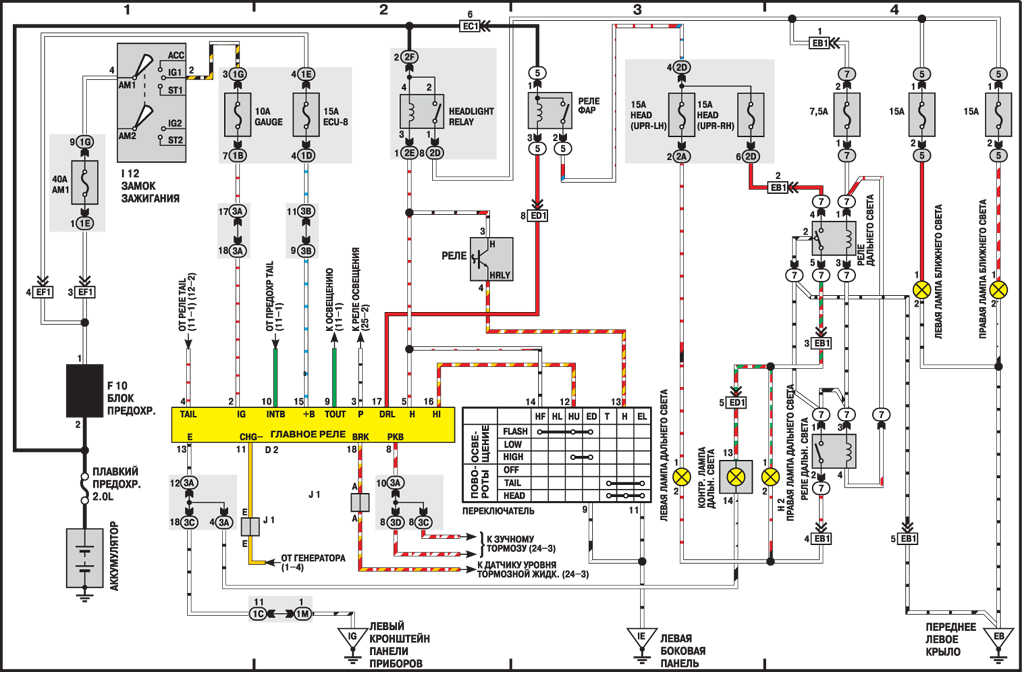

Электросхема фар на Тойота Камри

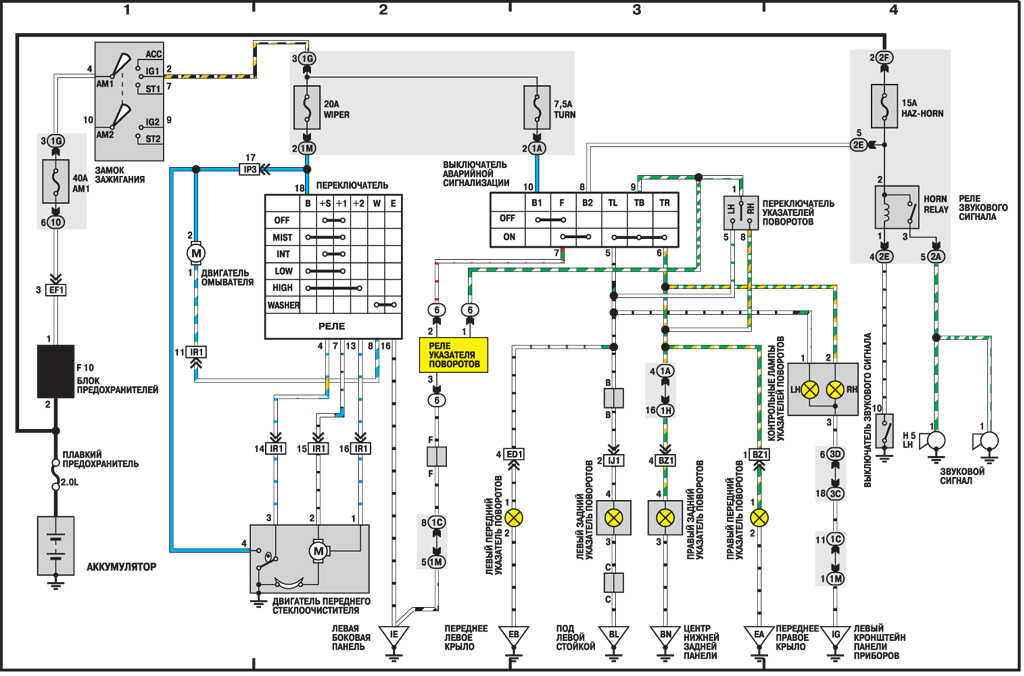

Эл.схема указателей поворотов и звукового сигнала

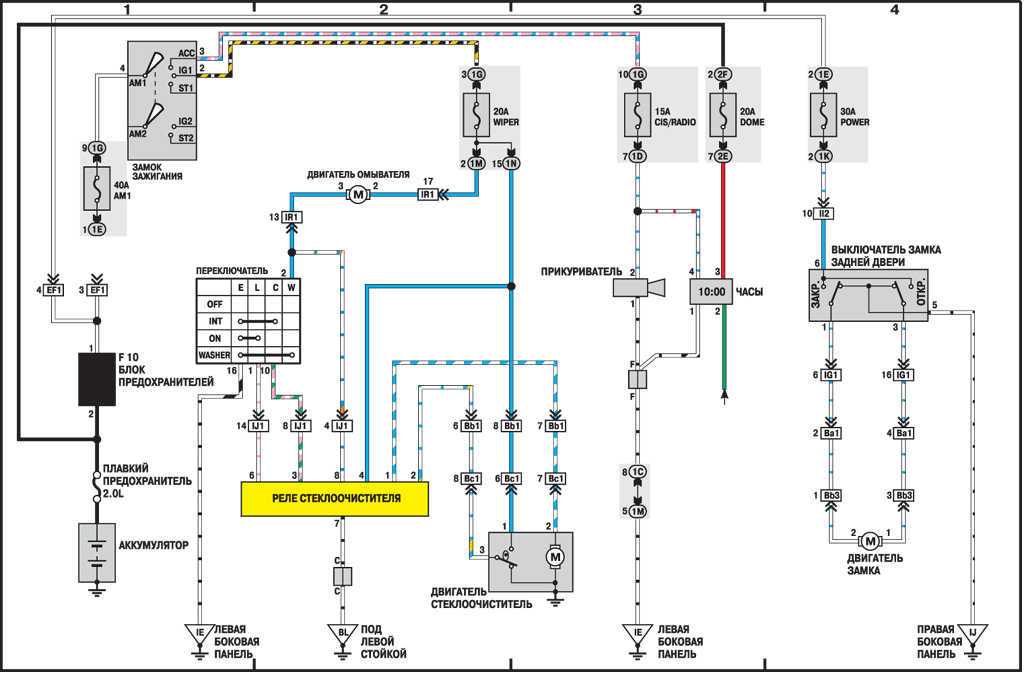

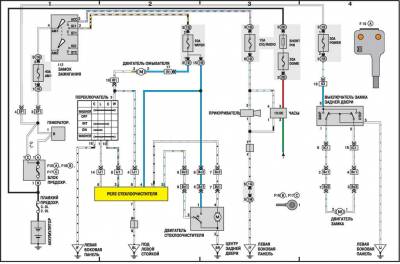

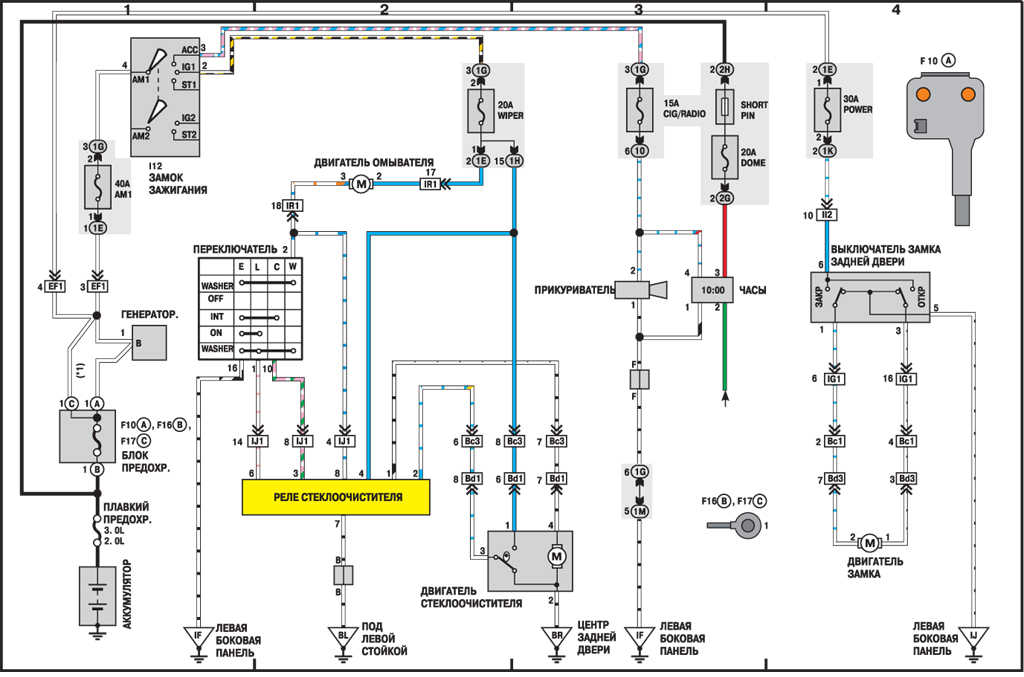

Схема освещения прикуривателя, управления замком задней двери

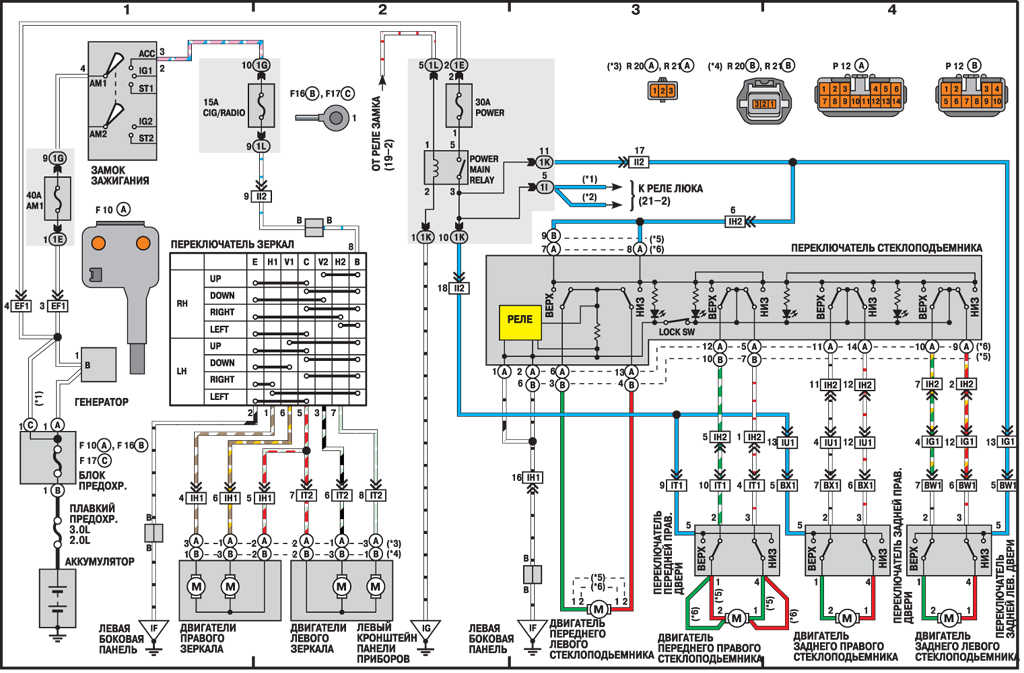

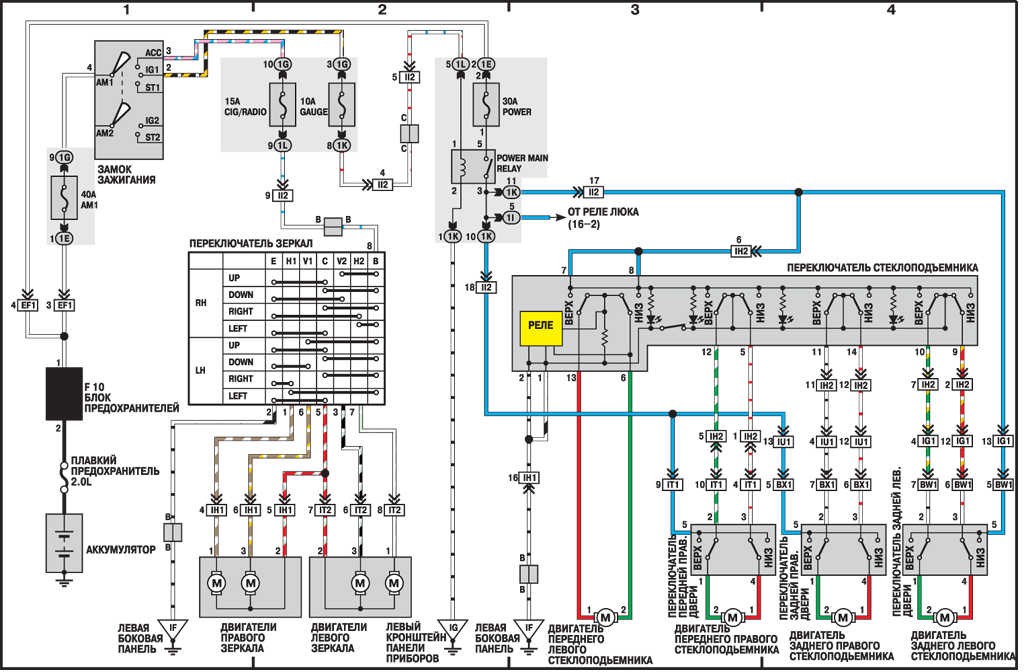

Электросхема управления зеркалами и стеклоподъемниками

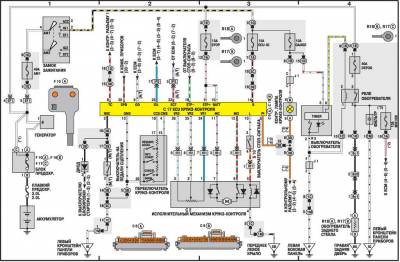

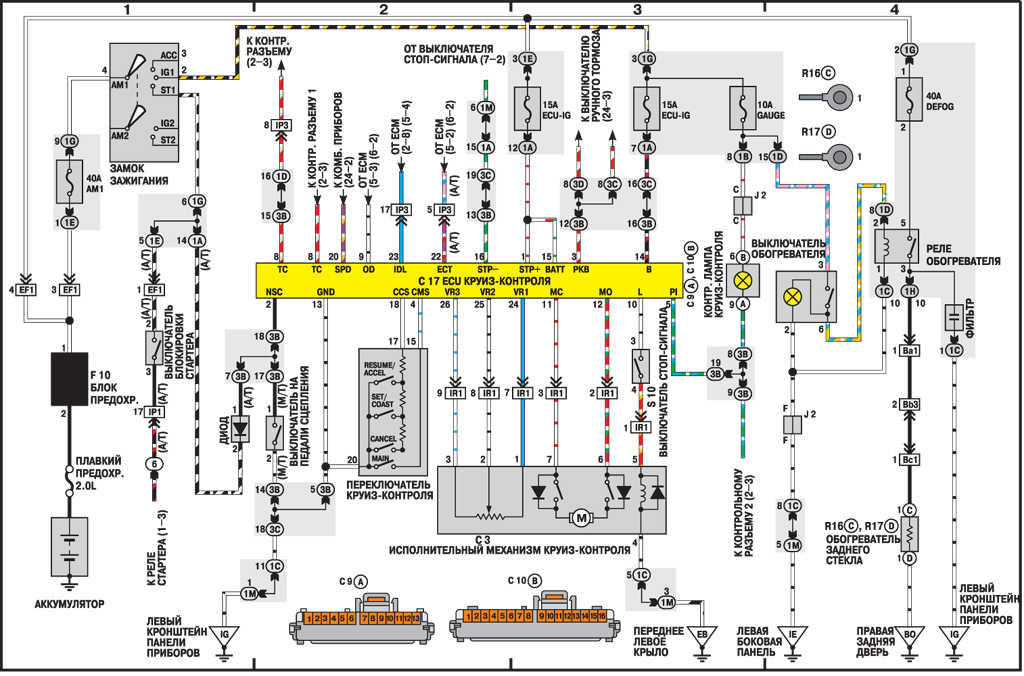

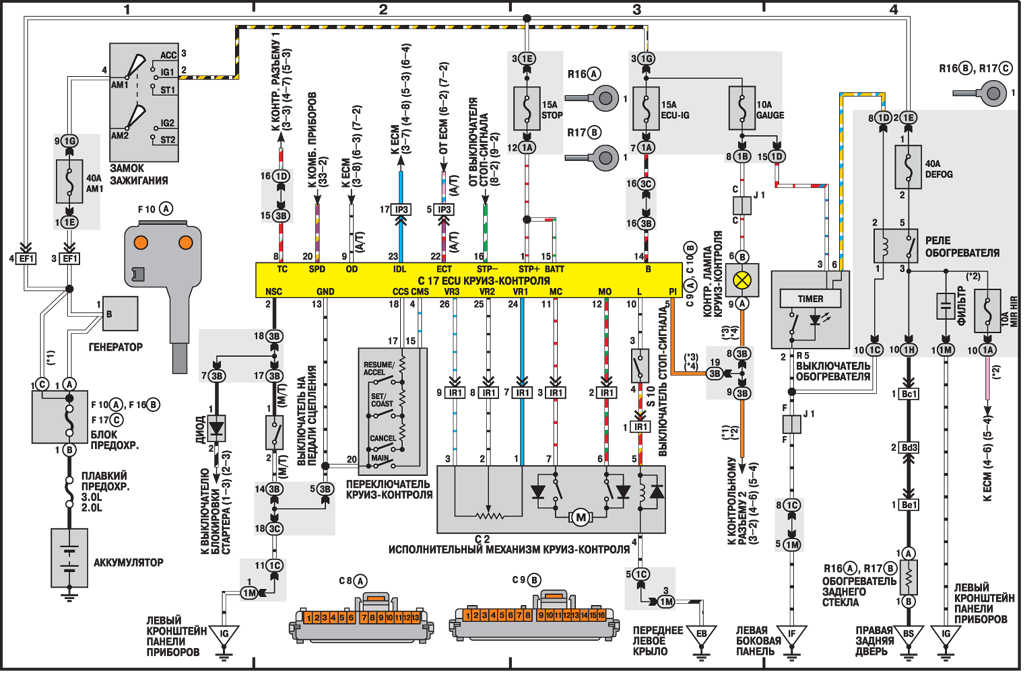

Электросхема круиз-контроля и обогревателя заднего стекла на Toyota Camry

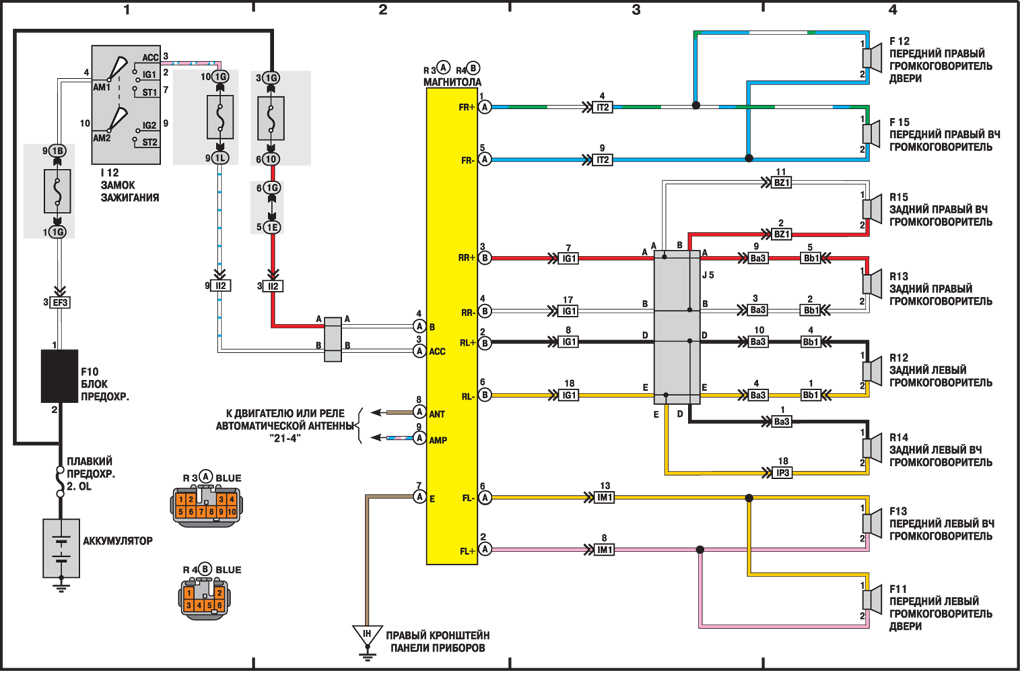

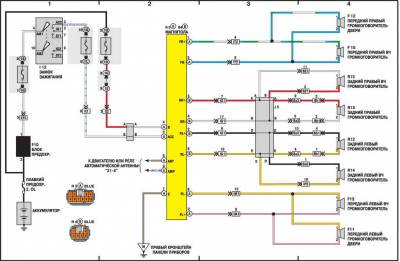

Электросхема радио на Toyota Camry

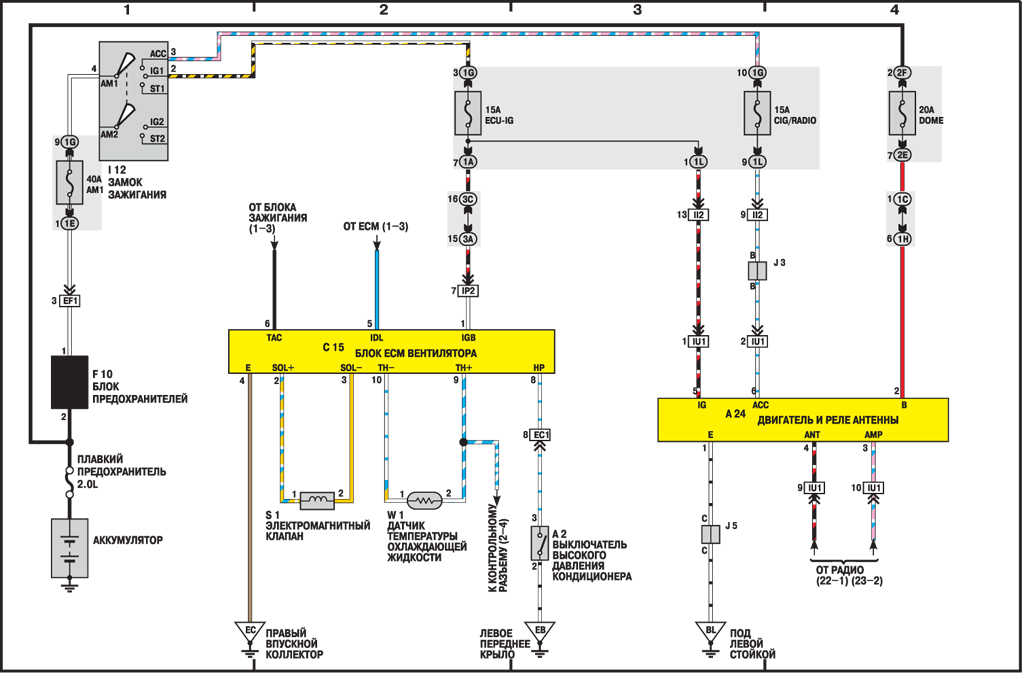

Схема управления вентилятором и антенной

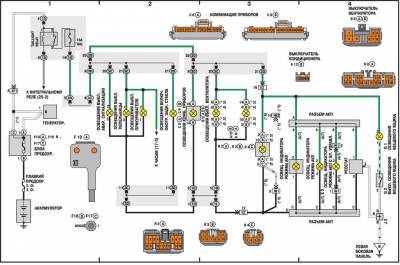

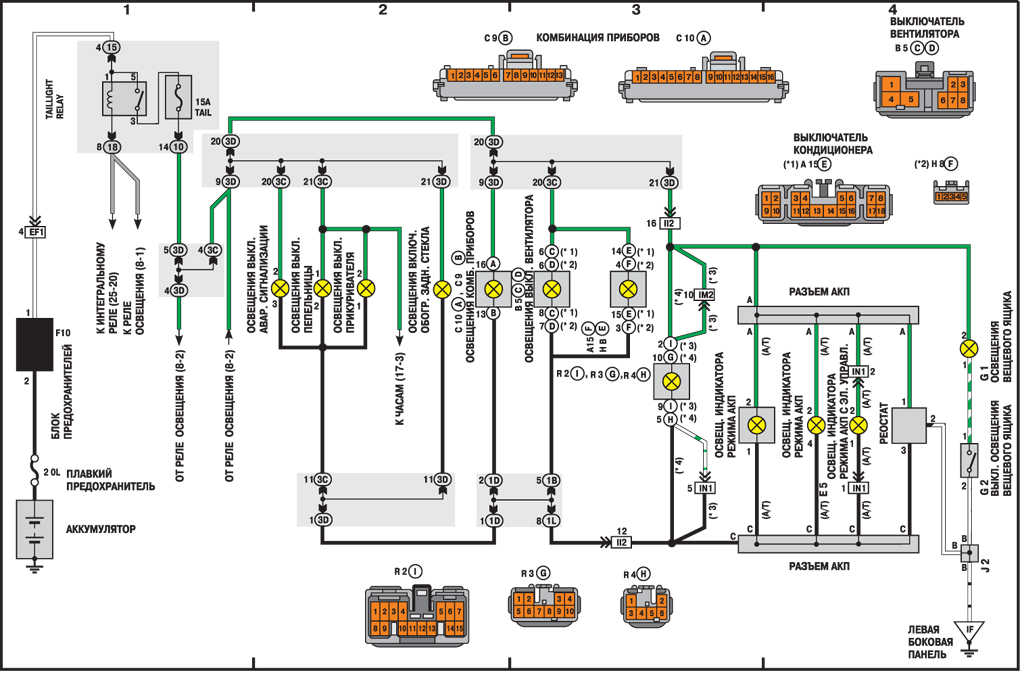

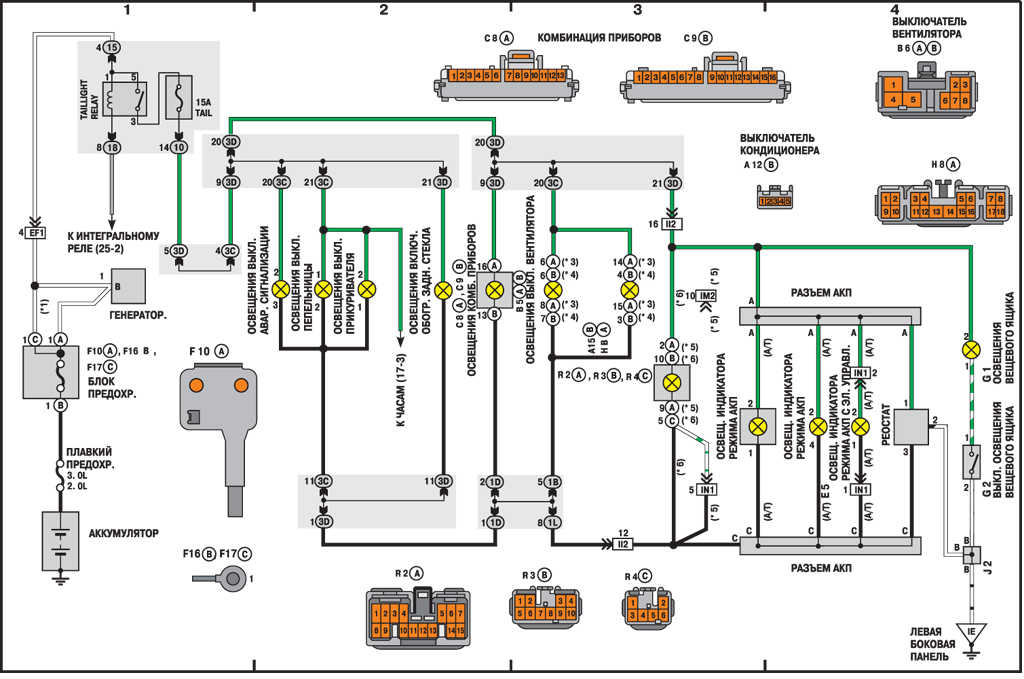

Электросхема освещения на Тойота Камри 1
Частые вопросы: предохранители и реле Тойота Камри 1
Где находится блок предохранителей на Тойота Камри 1?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Тойота Камри 1 — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Тойота Камри 1?
Найдите позицию прикуривателя в таблице на странице Тойота Камри 1 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Тойота Камри 1 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Тойота Камри 1?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Тойота Камри 1?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Почему перегорают предохранители один за другим на Тойота Камри 1?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Тойота Камри 1?
Схема и таблица предохранителей Тойота Камри 1 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Тойота Камри 1?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Тойота Камри 1 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
