RU Электрические схемы проводок и др. на Kia Clarus 1995 — 2001 г.в. Этот автомобиль проектировался в тесном сотрудничестве с Mazda, так что во многом Clarus технически очень схож с Mazda 626 1992 — 1997 годов выпуска. Несмотря на то, что Киа Кларус еще молод, можно сказать о неплохой коррозионной устойчивости. Качество лакокрасочного покрытия хотя и не дотягивает до японо-европейских идеалов, все же находится на достаточно высоком уровне. Салон не поражает ни смелостью дизайна, ни качеством отделочных материалов, хотя в целом все красиво и удобно. Двигатели, устанавливаемые на Kia Clarus практически идентичны «маздовским», то есть с надежностью и долговечностью все в полном порядке, главное не забывать вовремя проходить ТО. Подвеска в меру комфортабельна, к тому же достаточно вынослива и не требует частых вмешательств. Единственное, что может доставить неприятности, при эксплуатации Киа Кларус в отечественных условиях — это электрика, портящаяся под воздействием соляных ванн.

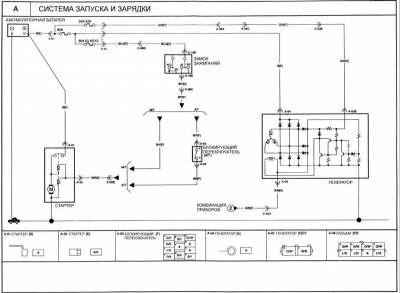

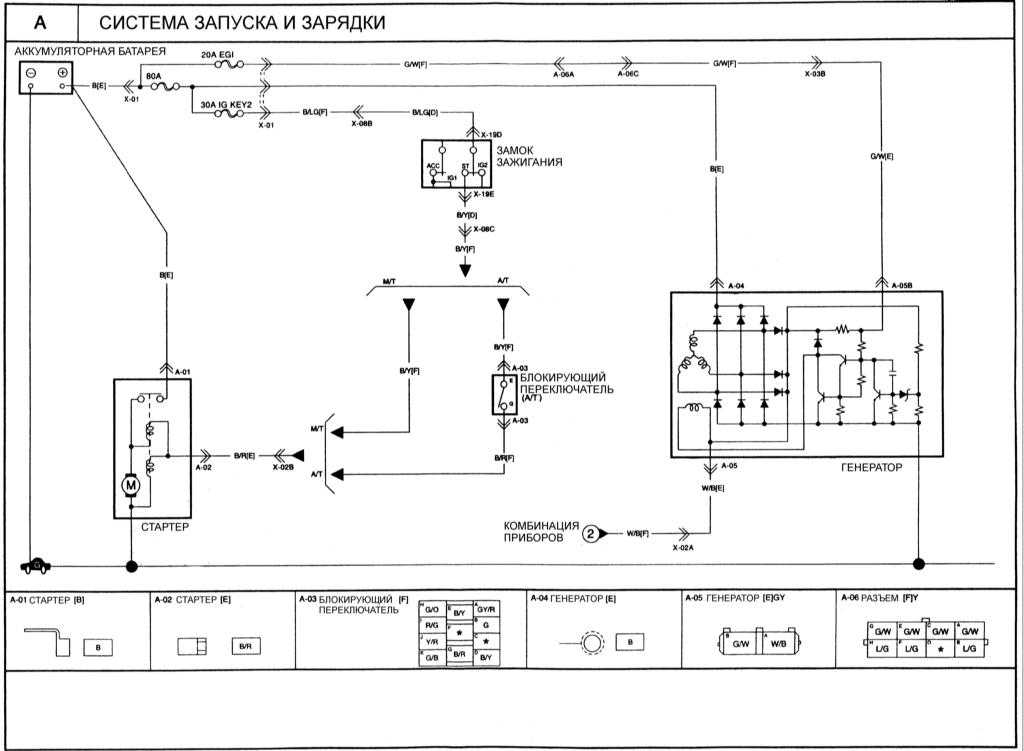

Схема системы запуска и зарядки на Киа Кларус

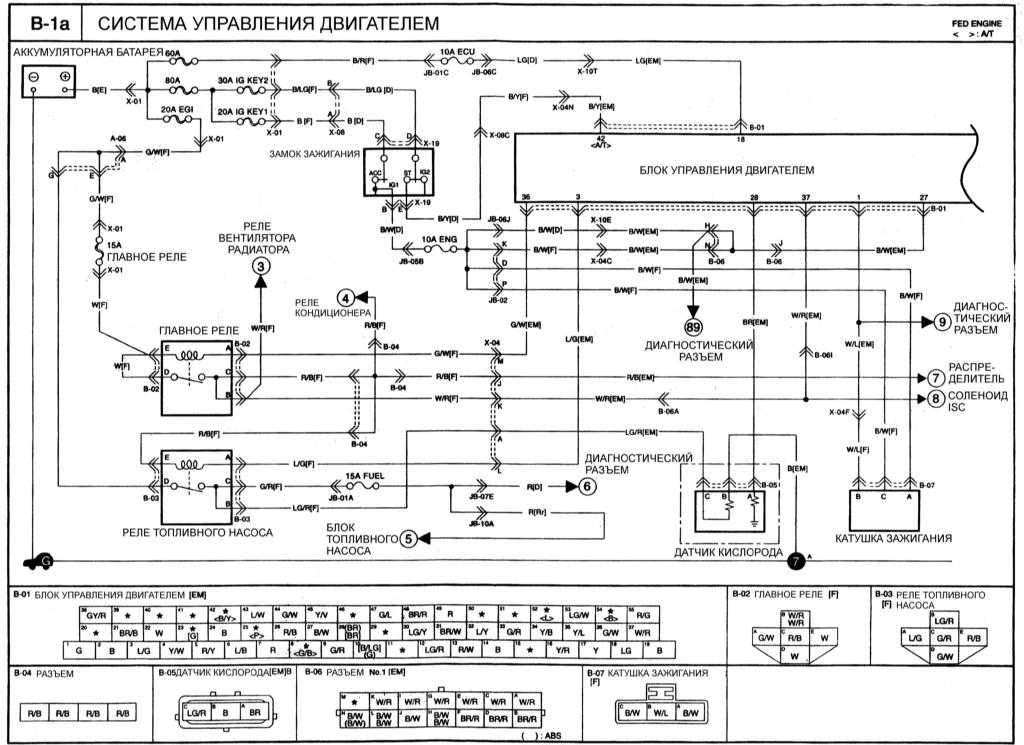

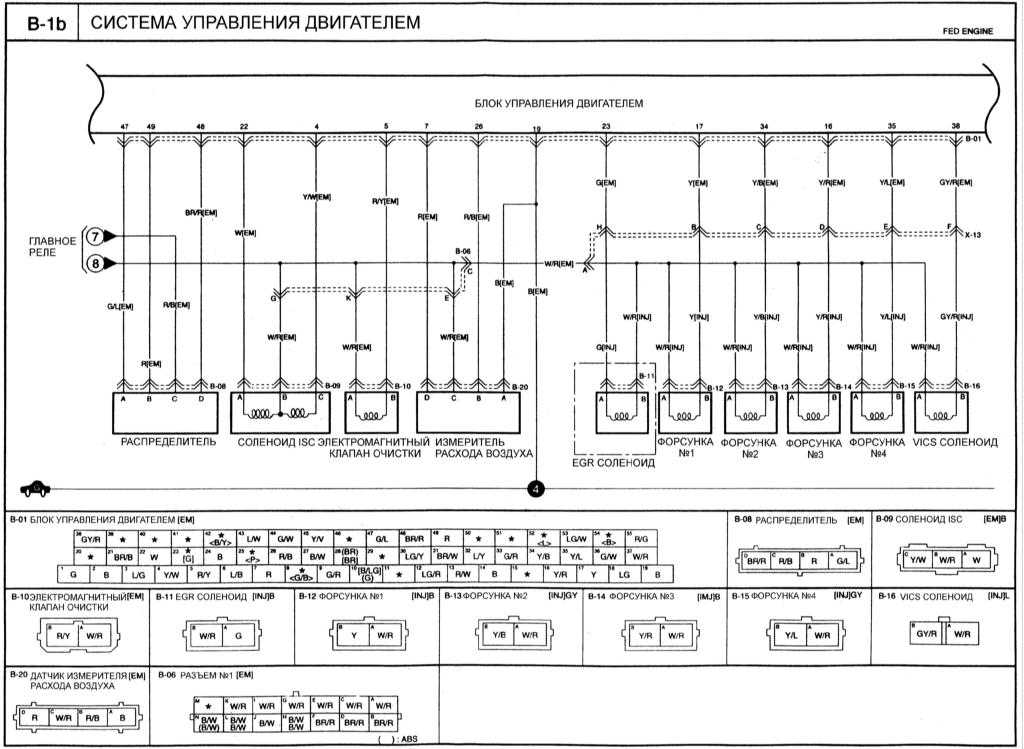

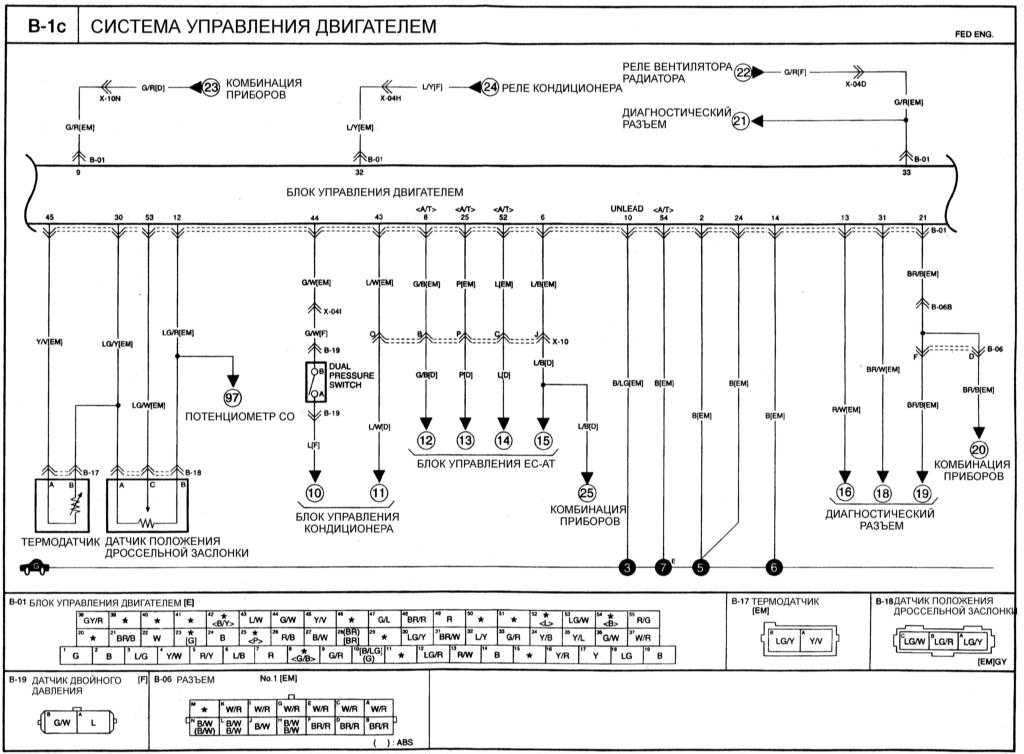

Эл.схема системы управления двигателем

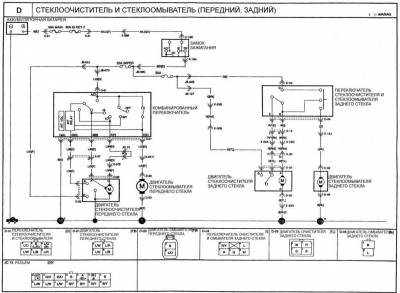

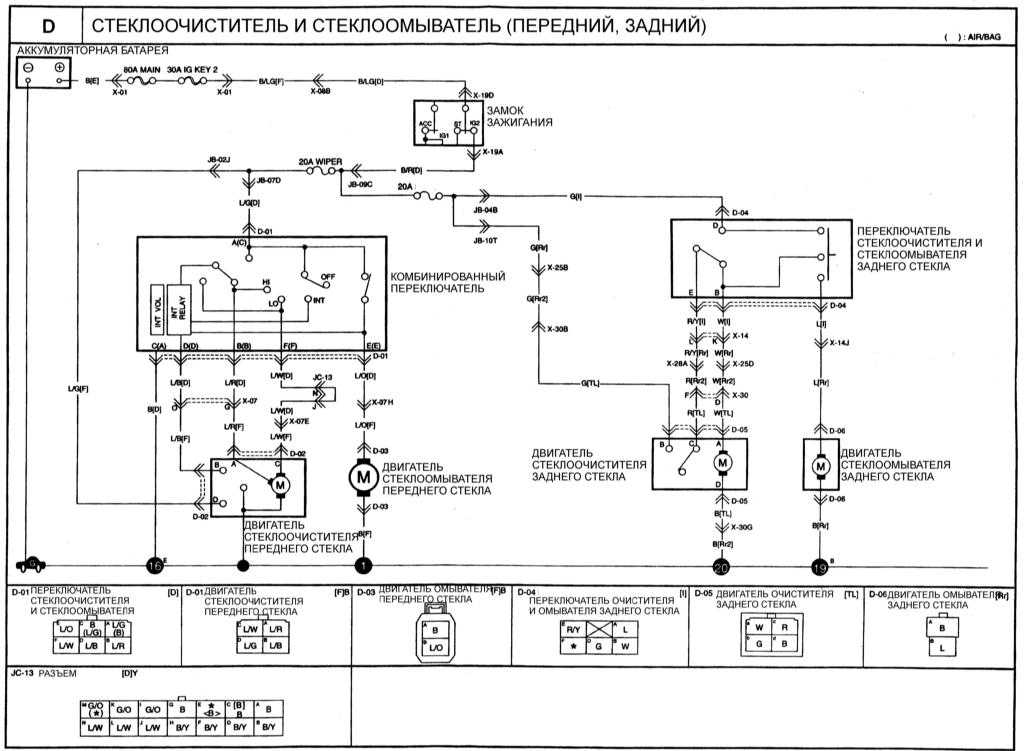

Стеклоочиститель и стеклоомыватель, передний и задний — схема

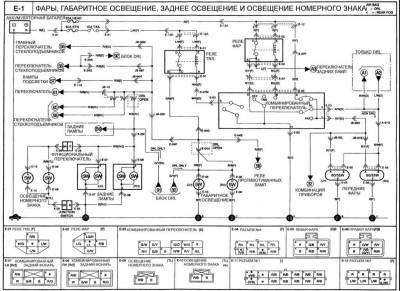

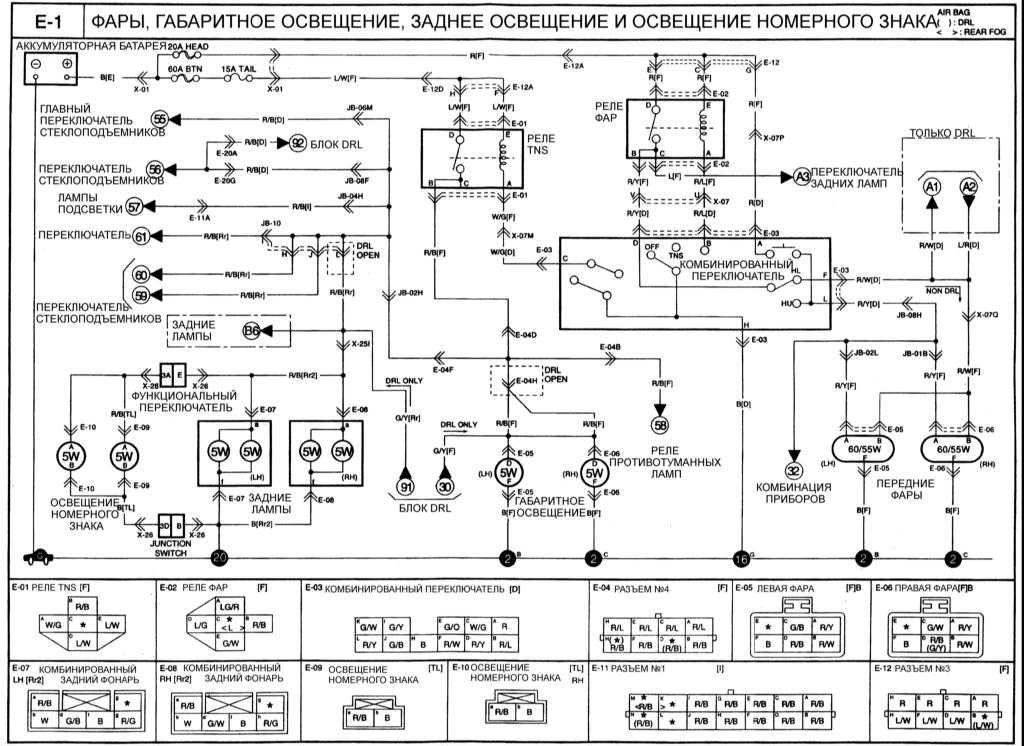

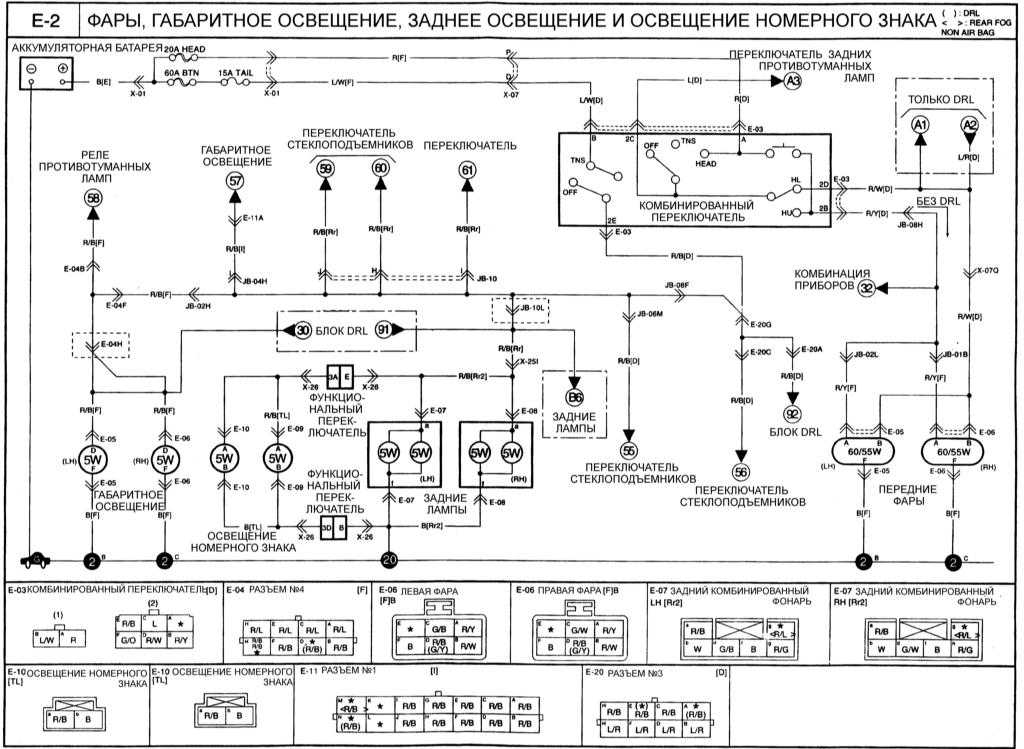

Фары, габаритное освещение, заднее освещение и освещение номерного знака — эл.схема

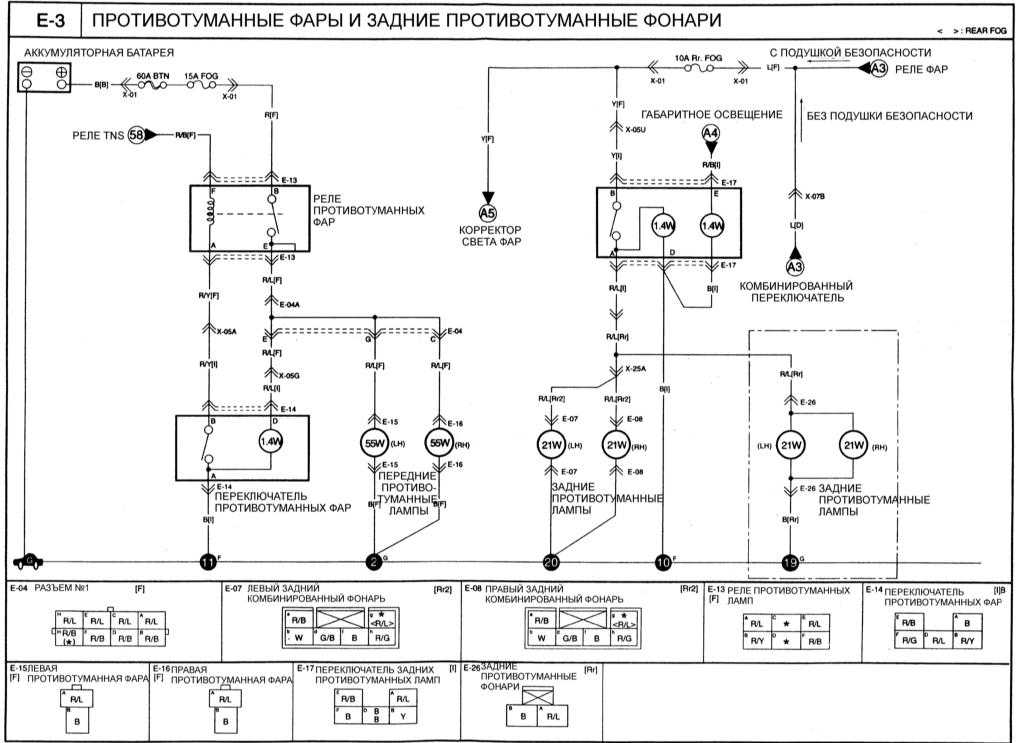

Противотуманные фары и задние противотуманные фонари — схема на Kia Clarus

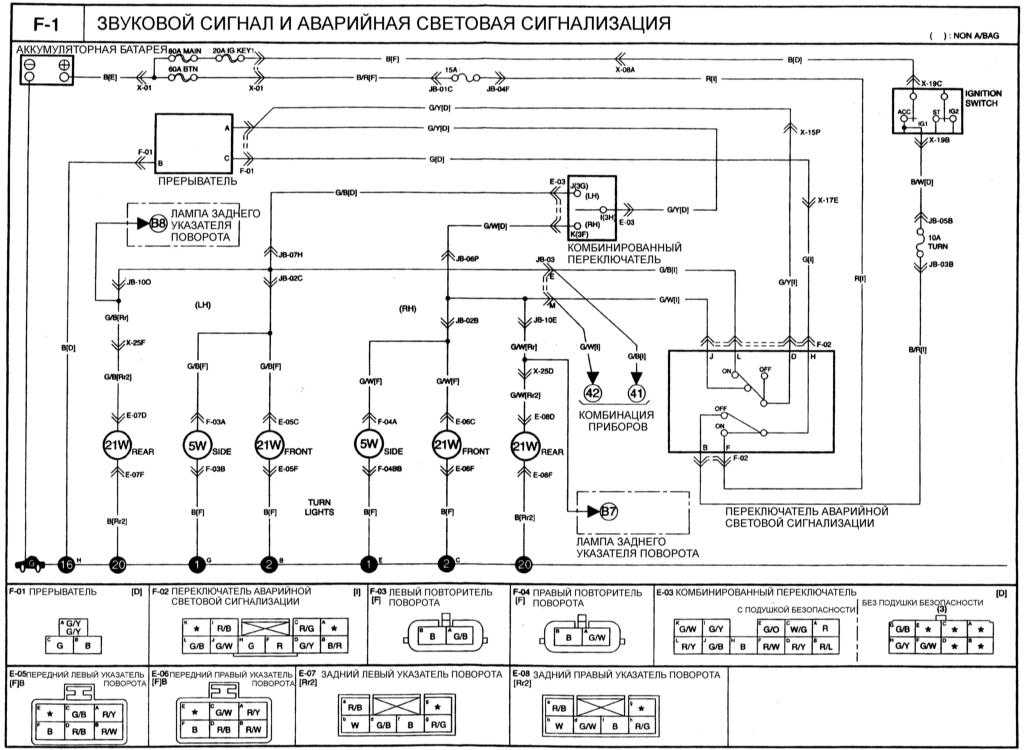

Схема звукового сигнала и аварийной световой сигнализации на Киа Кларус

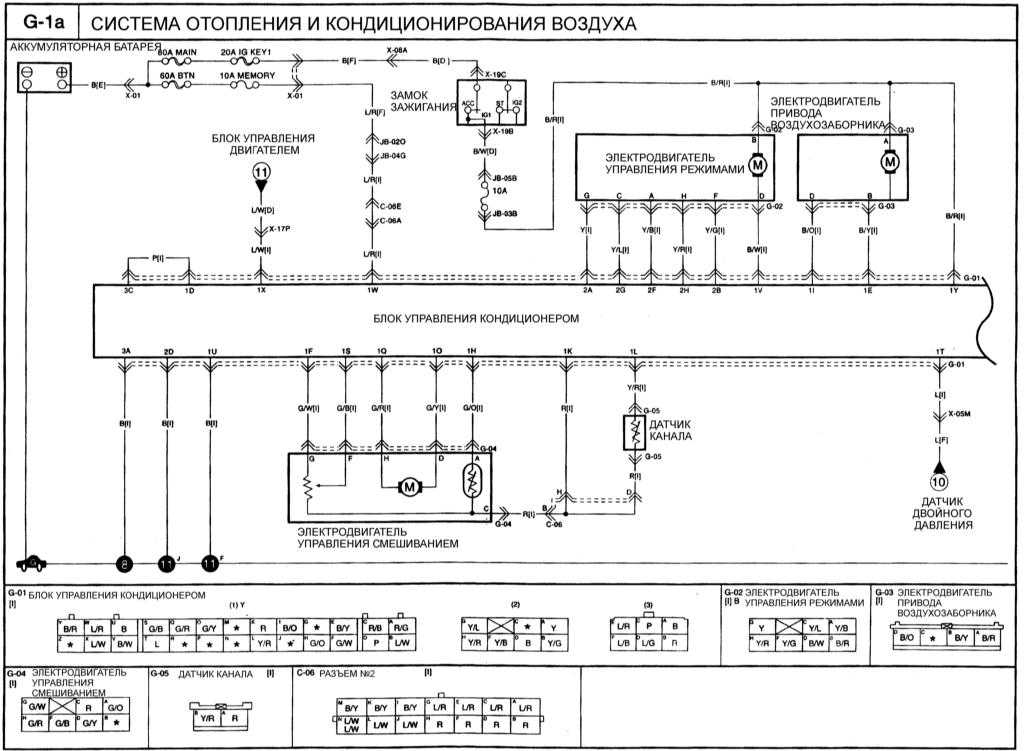

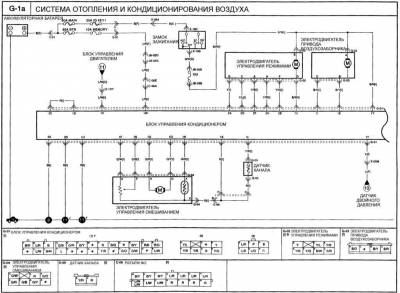

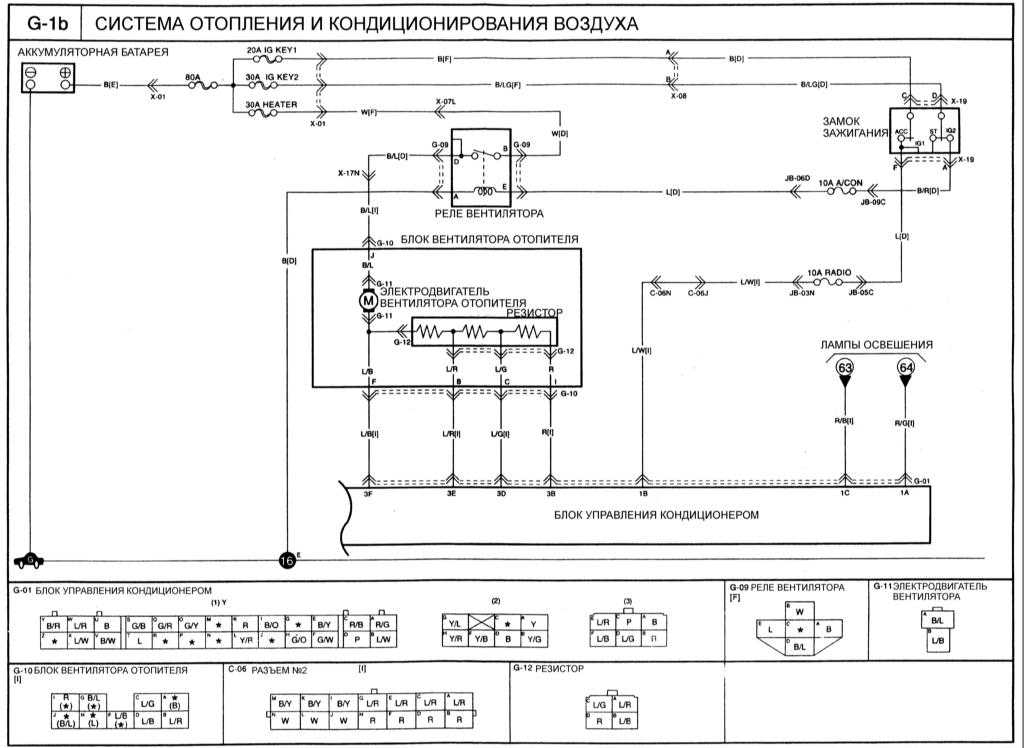

Электросхема системы отопления и кондиционирования воздуха

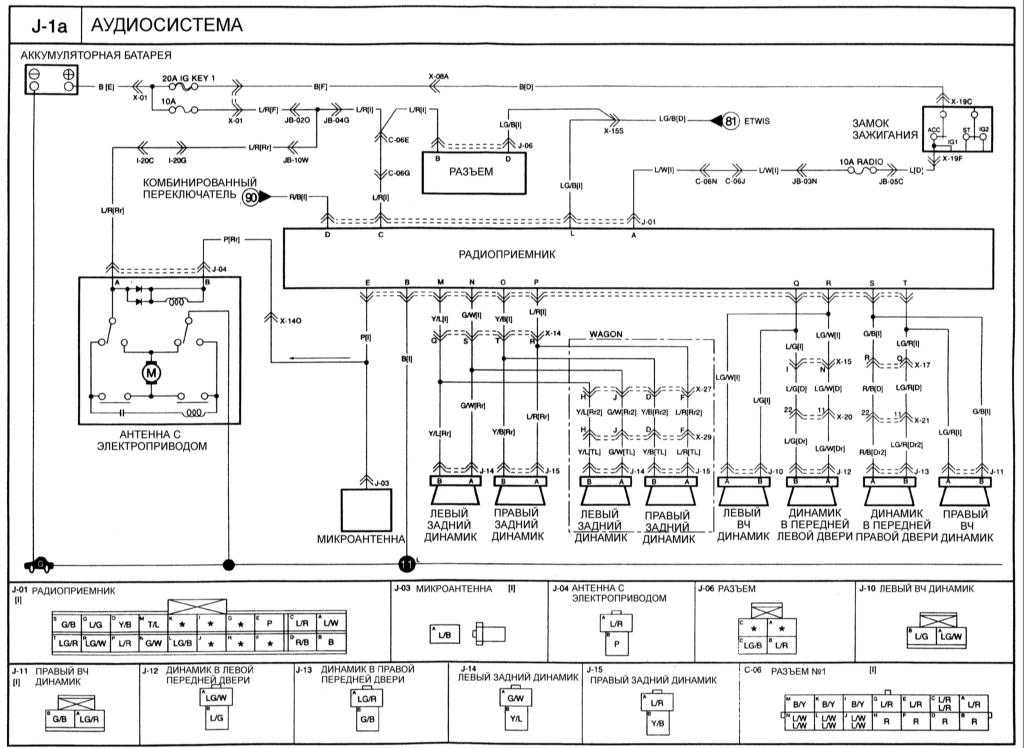

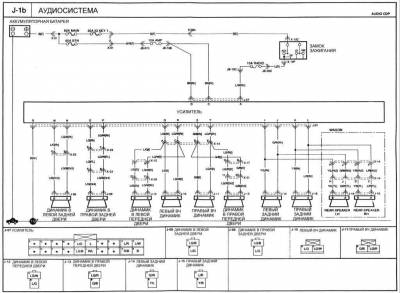

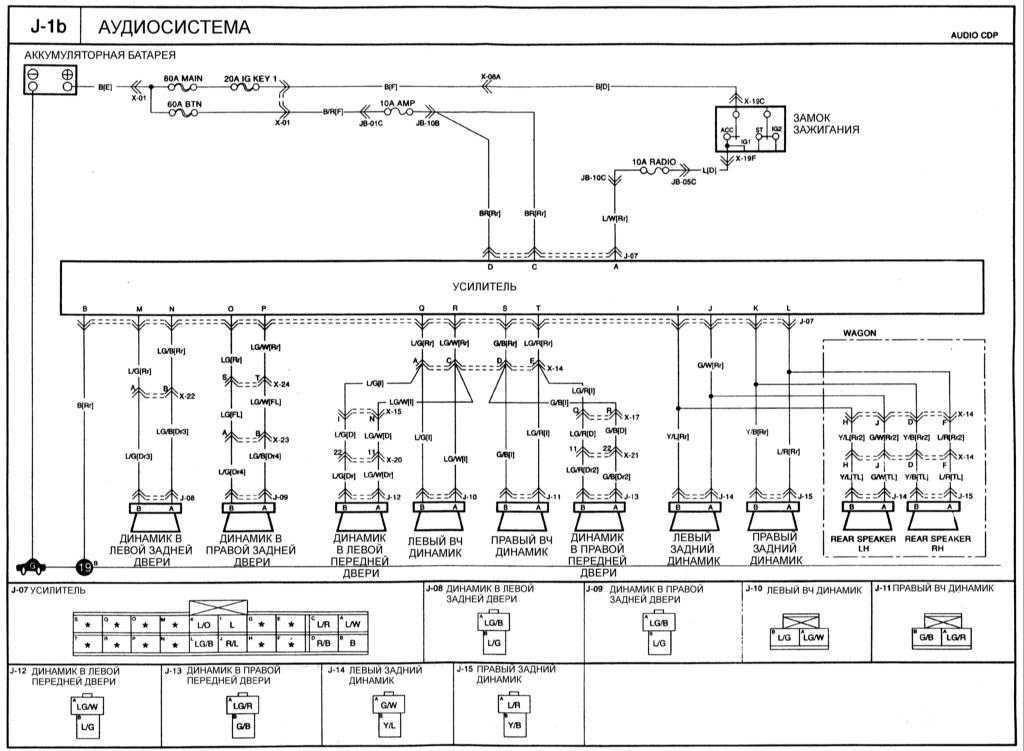

Эл.схема аудиосистемы на Kia Clarus

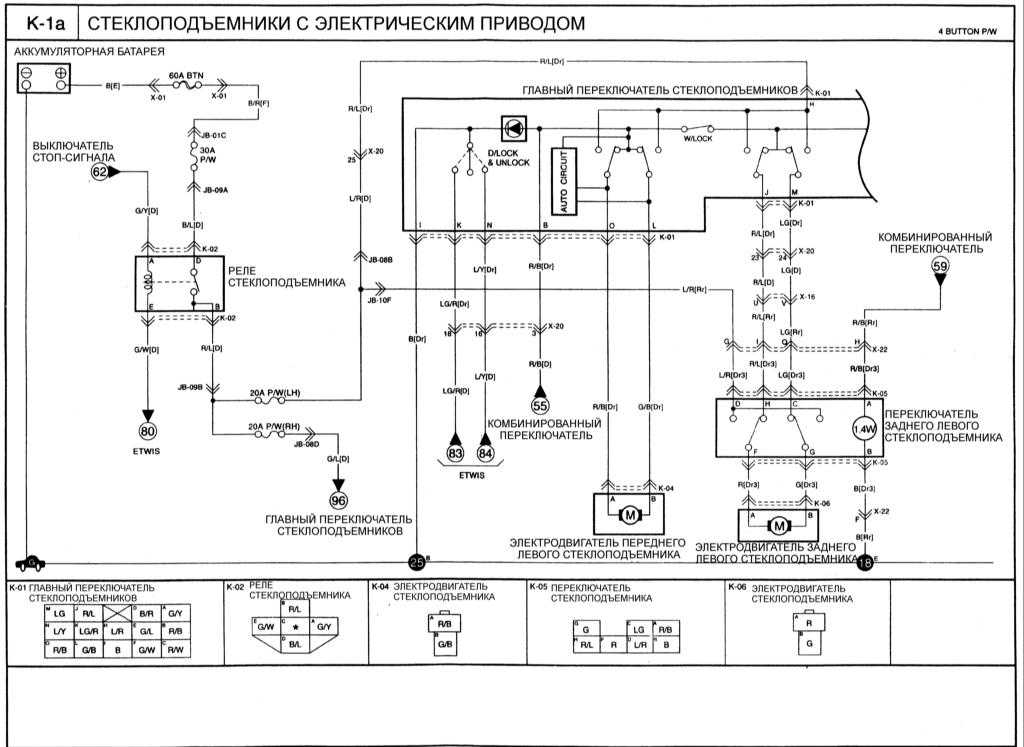

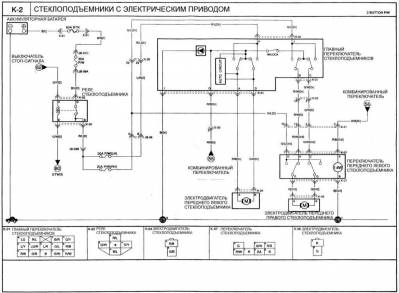

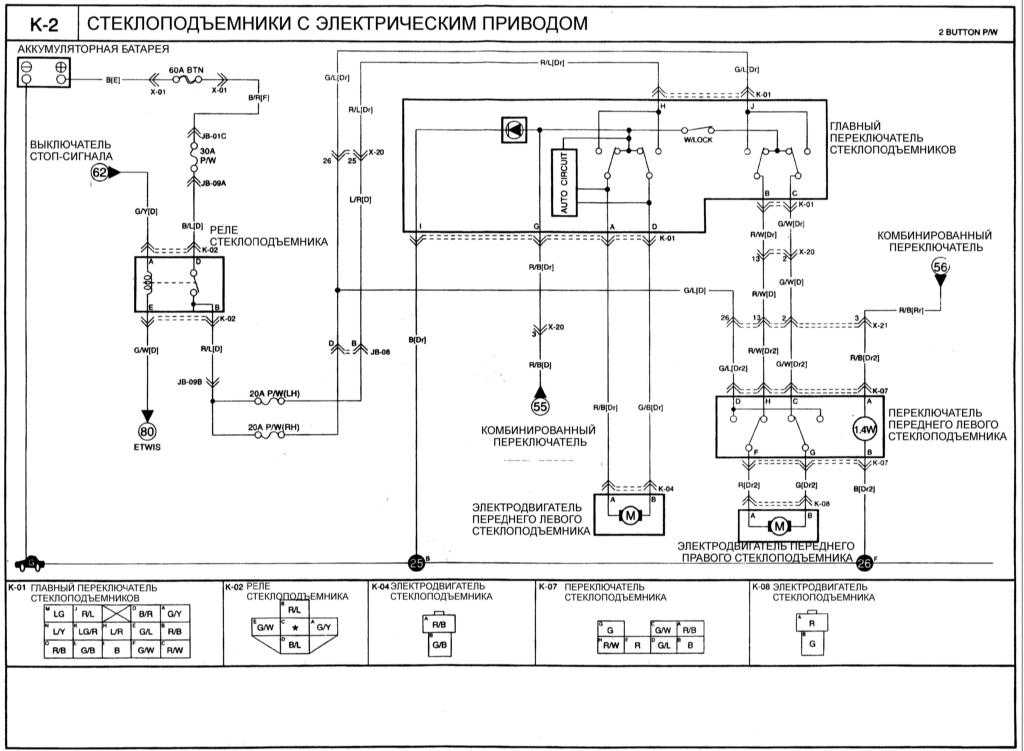

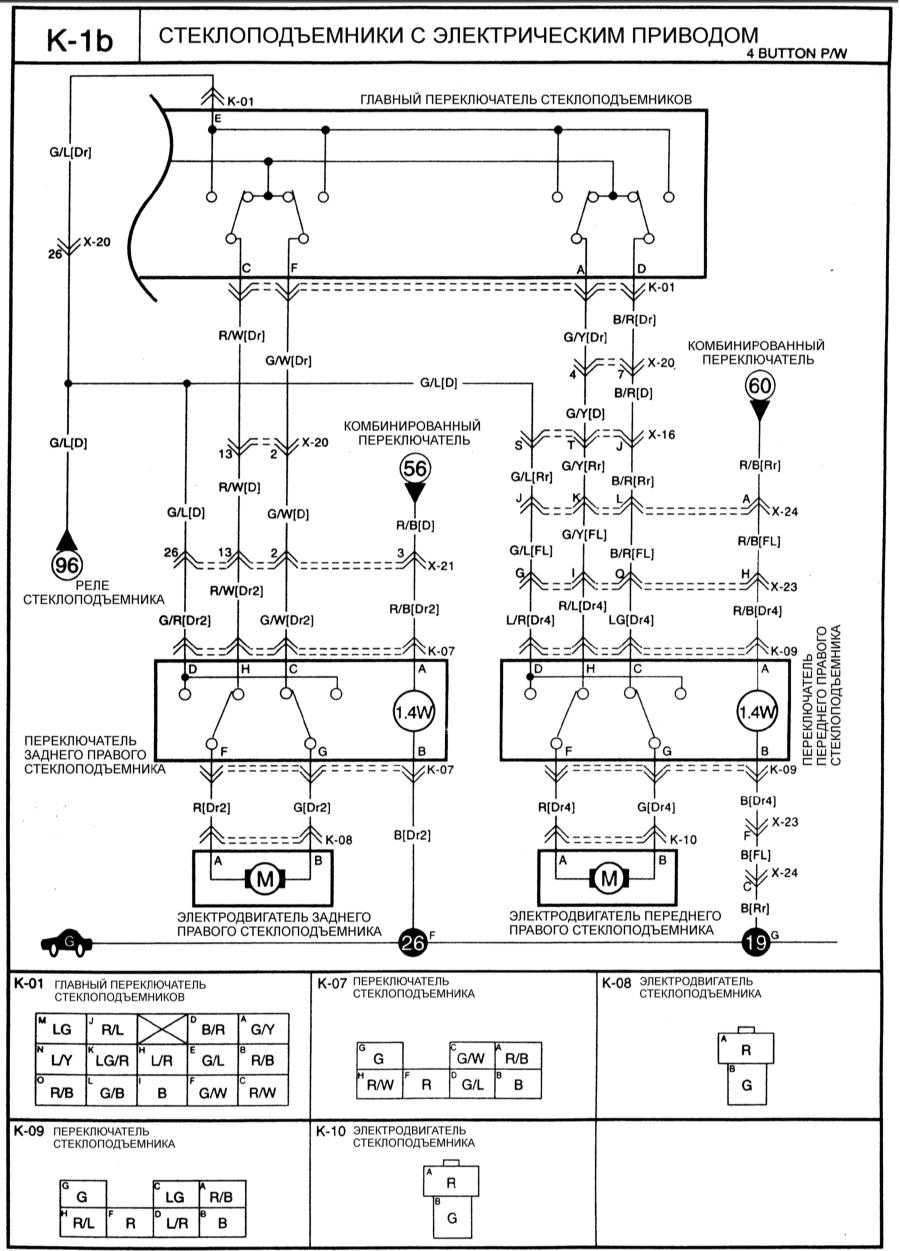

Схема стеклоподъемников с электроприводом

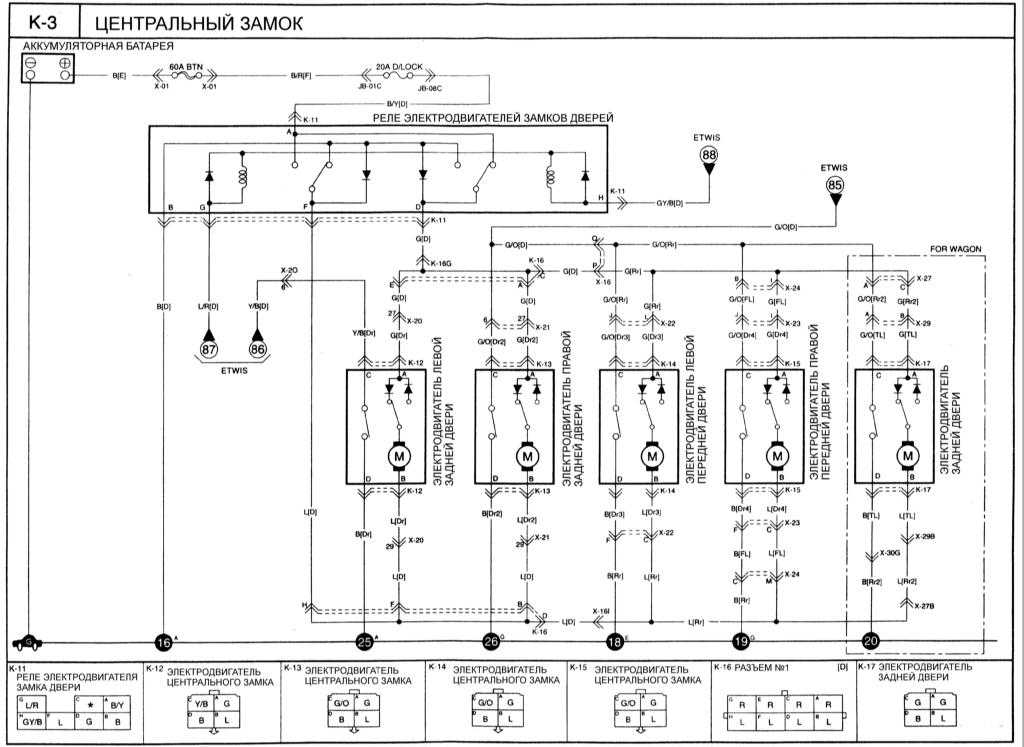

Центральный замок — электросхема на Киа Кларус

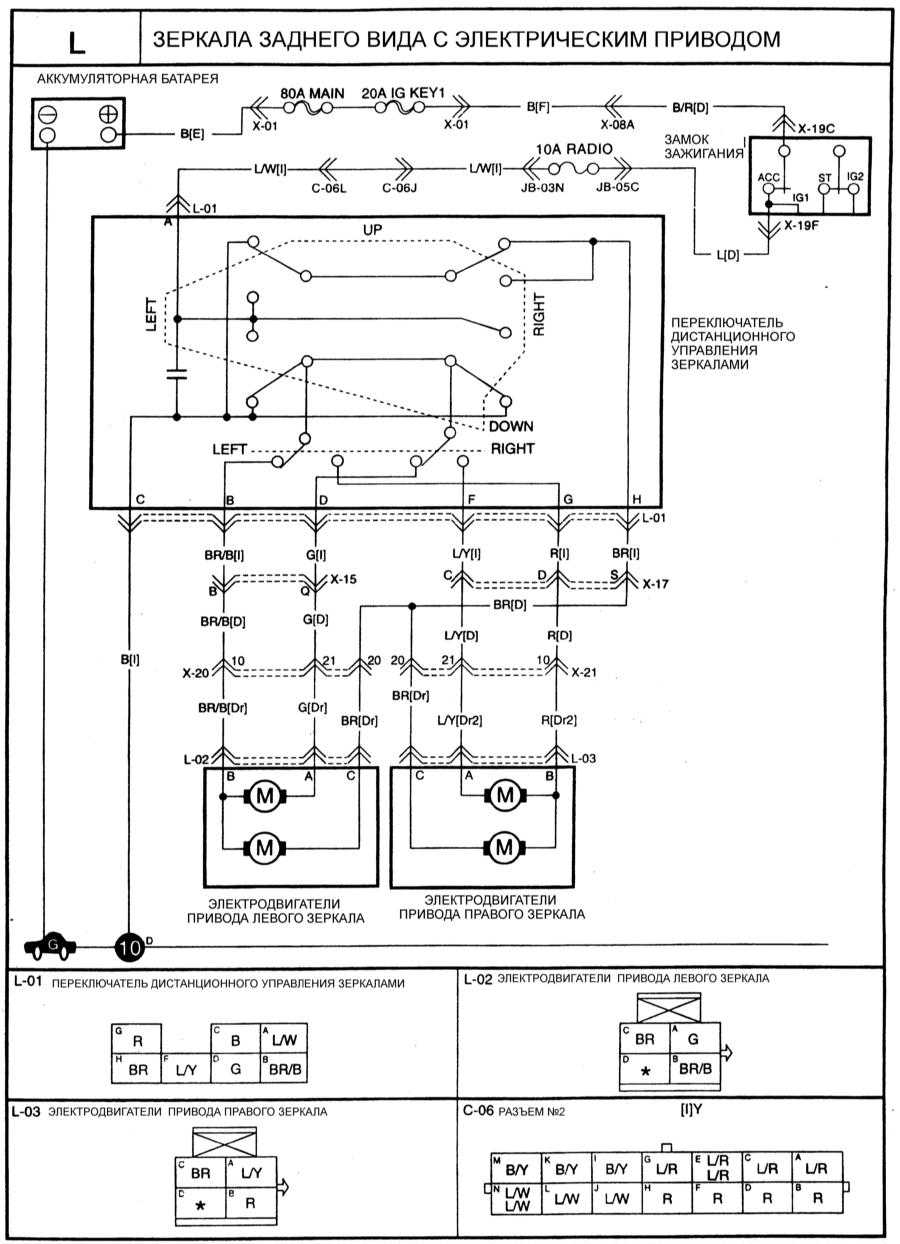

Зеркала заднего вида с электрическим приводом — схема

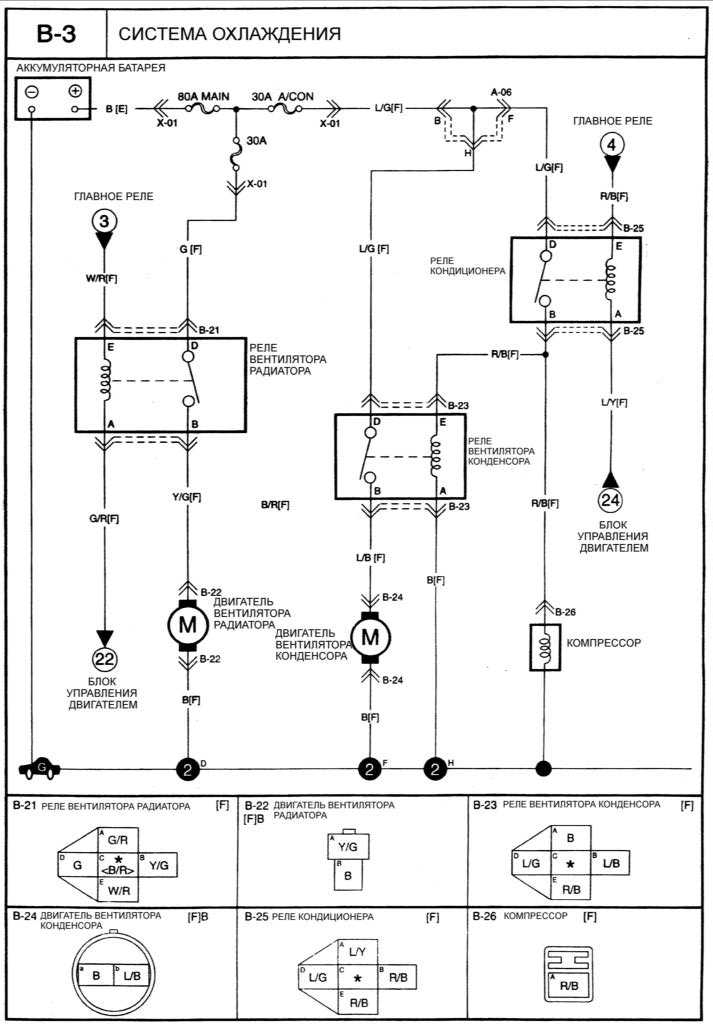

Схема системы охлаждения на Kia Clarus

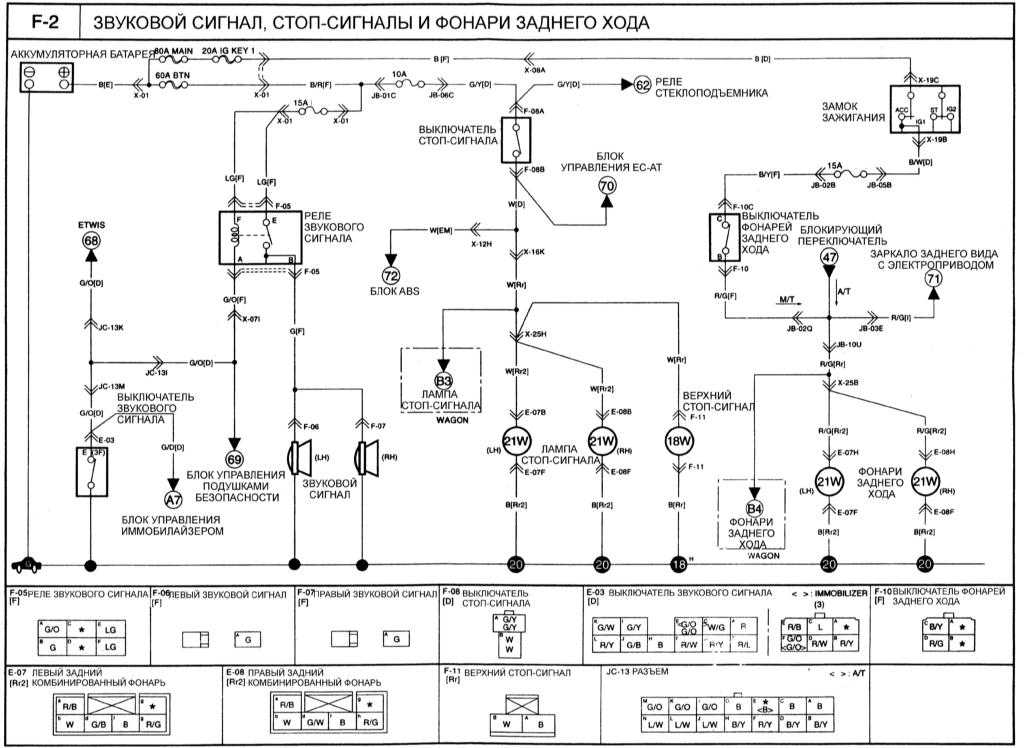

Звуковой сигнал, стоп-сигналы и фонари заднего хода — схема
Частые вопросы: предохранители и реле Киа Кларус
Где находится блок предохранителей на Киа Кларус?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Киа Кларус — в разделе о расположении блоков.
Не работает стеклоподъёмник на Киа Кларус — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Киа Кларус?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Киа Кларус?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Киа Кларус?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Киа Кларус?
Схема и таблица предохранителей Киа Кларус — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Киа Кларус?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Киа Кларус и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Киа Кларус?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
